LMHT-1ZBS

Sensor for omgivelseslys, fuktighet og temperatur (Zigbee)

Introduksjon

LMHT-1ZBS er en ZigBee-sensor for omgivelseslys, fuktighet og temperatur. Den overvåker inneklimaet og sender målte lux (belysningsstyrke), fuktighet og temperatur til koordinatoren i ZigBee-nettverket.

Sensoren bruker ZigBee-teknologi for trådløs signaloverføring. ZigBee er en trådløs kommunikasjonsprotokoll som er pålitelig, har lavt strømforbruk og høy overføringseffektivitet. Basert på IEEE802.15.4-standarden tillater ZigBee at et stort antall enheter inkluderes i et nettverk og koordineres for datautveksling og signaloverføring.

Sensoren fungerer som en endeenhet i ZigBee-nettverket. Den kan inkluderes i ZigBee-nettverket for å sende signal ved aktivering, men kan ikke tillate andre ZigBee-enheter å bli med i nettverket gjennom sensoren.

Deler Identifikasjon

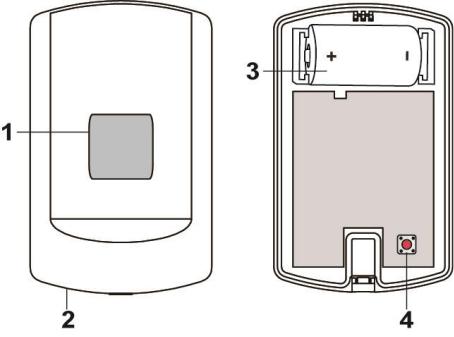

lyssensor / LED-indikator
- Blinker én gang: Tilbakestilling til fabrikkinnstillinger
- Blinker to ganger: Etter at sensoren har blitt med i et ZigBee-nettverk.
- Blinker 3 ganger: Batteri satt inn.
- Blinker 5 ganger: Lavt batterinivå oppdaget ved innsetting av batteri.
- Blinker en gang hver 20. minutt: Sensoren har mistet tilkoblingen til sitt nåværende ZigBee-nettverk.
Temperatursensor
Batterirom
Funksjonsknapp
- Trykk én gang for å sende et signal til koordinatoren.
- Trykk og hold i 10 sekunder for å tilbakestille enheten.

Funksjoner

Overvåking av lys, fuktighet og temperatur

Sensoren måler belysningsstyrke, fuktighet og temperatur og sender målte data til ZigBee-nettverkskoordinatoren regelmessig.

Belysningsmåling sendes hvert 30. minutt.

Fuktighets- og temperaturmåling sendes hvert 10. minutt. Sensoren vil også sende signal automatisk når:

Temperaturen endres med +/- 2°C.
Fuktigheten endres med +/- 10%.
Når gjeldende belysningsstyrke endres med +/- 10 %.
Endringsnivået som kreves for å utløse signaloverføring kan programmeres ved hjelp av ZigBee Configure Reporting-kommandoen – Reportable Change-parameteren.
Standardverdiene er:
Temperatur: 200 for 2°C.
Fuktighet: 1000 for 10%.
Belysning: 10 for 10%.

Du kan også trykke på Funksjonsknappen én gang for å sende gjeldende avlesning manuelt.

Batteri- og lavt batteri-deteksjon

Sensoren bruker ett CR123A 3V litiumbatteri som strømkilde.
Sensoren har funksjon for deteksjon av lavt batterinivå. Når batterispenningen er lav, vil sensoren sende et varsel om lavt batteri til koordinatoren i ZigBee-nettverket
Når du bytter batteri: Etter å ha fjernet de gamle batteriene, trykk Funksjonsknappen to ganger for å fullstendig utlade før du setter inn nytt batteri.
Hvis lav batterispenning oppdages ved innsetting av nytt batteri, vil LED-indikatoren blinke 5 ganger.

Overvåkning

Sensoren vil sende et tilsynssignal sammen med målesignalet for å rapportere tilstanden regelmessig. Fabrikkens standardintervall er 30 minutter, og dette kan justeres i innstillingene.

ZigBee-nettverksoppsett

Retningslinje for ZigBee-enheter

ZigBee er en trådløs kommunikasjonsprotokoll som er pålitelig, har lavt strømforbruk og høy overføringseffektivitet. Basert på IEEE802.15.4-standarden tillater ZigBee at et stort antall enheter inkluderes i et nettverk og koordineres for datautveksling og signaloverføring.

På grunn av den grunnleggende strukturen i ZigBee-nettverket vil ZigBee-enheten aktivt søke etter og bli med i nettverket etter oppstart. Siden det å utføre en oppgave for å koble til nettverket kan bruke noe strøm, er det nødvendig å følge instruksjonene for å unngå å tappe batteriet i en ZigBee-enhet

Sørg for at ZigBee-nettverksruteren eller koordinatoren er slått på før du setter inn batteri i ZigBee-enheten.
Sørg for at ZigBee-nettverksruteren eller koordinatoren er slått på og innenfor rekkevidde mens en ZigBee-enhet er i bruk.
Ikke fjern en ZigBee-enhet fra ZigBee-nettverksruteren eller koordinatoren uten å fjerne batteriet fra ZigBee-enheten.

Bli med i ZigBee-nettverket

Som en ZigBee-enhet må sensoren kobles til et ZigBee-nettverk for å sende signal. Følg trinnene nedenfor for å legge sensoren til ZigBee-nettverket.

Løsne toppdekselet og bunnstykket og sett inn batteriet.
Trykk og hold funksjonsknappen i 10 sekunder mens sensoren tilbakestilles (LED blinker én gang) og begynner å søke etter eksisterende ZigBee-nettverk. Sørg for at tillat-å-bli-med-funksjonen på ruteren eller koordinatoren i ZigBee-nettverket er aktivert.
Hvis sensoren lykkes med å bli med i et ZigBee-nettverk, vil LED-indikatoren blinke to ganger for å bekrefte.
Etter å ha blitt med i ZigBee-nettverket blir sensoren automatisk registrert i nettverket. Sjekk ZigBee-koordinatoren, systemkontrollpanelet eller CIE (Control and Indicating Equipment) for å bekrefte om tilkobling og registrering er vellykket.
Etter å ha blitt med i ZigBee-nettverket, hvis sensoren mister tilkoblingen med det nåværende ZigBee-nettverket, vil LED-en blinke hvert 20. minutt for å indikere dette. Sjekk ZigBee-nettverkets tilstand og sensorens signalrekkevidde for å rette opp situasjonen.

Fjerne enhet fra ZigBee-nettverket (Fabrikktilbakestilling)

For å fjerne enheten fra det nåværende ZigBee-nettverket må sensoren settes til fabrikktilbakestilling for å fullføre fjerningen. Fabrikktilbakestillingsfunksjonen vil slette enhetens lagrede innstillingsinformasjon og få sensoren til å søke etter et nytt ZigBee-nettverk.

Før du fjerner enheten, sørg for at sensoren befinner seg innenfor det nåværende ZigBee-nettverkets signalrekkevidde

Trykk og hold funksjonsknappen i 10 sekunder, slipp deretter knappen for å tilbakestille sensoren.
Ved tilbakestilling vil sensoren slette gjeldende ZigBee-nettverksinnstillinger og sende signal til ZigBee-koordinatoren for å fjerne seg fra det nåværende ZigBee-nettverket. Den vil deretter aktivt søke etter tilgjengelige ZigBee-nettverk igjen og automatisk bli med i nettverket.

Installasjon

Montering av sensoren

Sensoren kan monteres ved hjelp av to metoder: selvklebende eller skrummontering.

Selvklebende montering

Rengjør overflaten med et egnet avfettingsmiddel.
Fjern det beskyttende dekselet fra den ene siden av dobbeltsidig klebepad og press det fast på baksiden av enheten.
Fjern det andre dekselet og plasser/press enheten fast på ønsket sted.

Ikke bruk selvklebende monteringsmetode på dårlig malte og/eller ru overflater.

Skruefeste

Basen på sensoren har to skrueutstikk der plasten er tynnere for monteringsformål. For å montere sensoren:

Løsne toppdekselet og baseenheten ved å løsne dekselfesteskruen med en Phillips-skrutrekker.
Bryt gjennom utsparingene på basen.
Bruk hullene som mal for å bore to hull og sett inn plugger.
Skru basen inn i veggpluggene.
Sett toppdekselet tilbake over basen ved å hekte basen på festekroken og presse dekselet mot basen.
Fest og skru toppdekselet tilbake på basen med en Phillips-skrutrekker.

Bruke sensoren med ZigBee-ruter

VIKTIG MERKNAD

Hvis plasseringen av sensoren er langt fra systemkontrollpanelet og krever ZigBee-rutere for å forbedre signalstyrken. IKKE BRUK bruk en ZigBee-ruter uten reservebatteri. En ZigBee-ruter uten batteri vil miste strøm ved strømbrudd på vekselstrøm, og sensoren som er koblet til ruteren vil miste tilkoblingen med ZigBee-nettverket. Du bør planlegge sensorens installasjonssted slik at du kun bruker ZigBee-rutere med reservebatteri.

OTA-firmwareoppgradering (kun for OTA-versjon)

Sensoren for omgivelseslys, fuktighet og temperatur støtter OTA-firmwareoppgradering via ZigBee-nettverket, som kan initieres fra ZigBee-nettverkskoordinatoren. Følg trinnene nedenfor for å utføre OTA-firmwareoppgradering.

Trinn 1. Du må få tilgang til din ZigBee-koordinator for å utføre firmwareoppgraderingen over luften.

Trinn 2. På konfigurasjonssiden velger du enheten du ønsker å oppgradere og velger den nye ZigBee-firmwaren som er levert. Se ZigBee-koordinatorens brukermanual for detaljer.

Trinn 3.Trykk "OK" for å starte oppgraderingsprosessen, og LED-en vil fortsette å blinke. Under OTA-prosessen vennligst

ikke utfør andre handlinger, eller slå av panelet.

Trinn 4.En oppgradering tar omtrent 20 til 30 minutter. Vær oppmerksom på at varigheten kan variere basert på filstørrelse eller avstanden mellom tilbehøret og koordinatoren.

Trinn 5.Vent til firmwaren er ferdig oppdatert. Når fremdriften når 100 %, vil enheten tilbakestille seg automatisk. Du kan også oppdatere siden på nytt for å sikre at enhetens firmware er oppdatert til den nyeste versjonen som vises.
