# VESTA-178
**SCM-8ZBS**
## **Persiennekontroll (Zigbee)**
## **Introduksjon**
SCM-8ZBS er en ZigBee-persiennekontroller. Brukeren kan kontrollere SCM via ZigBee-nettverket på avstand eller manuelt ved å koble en bryter til persiennekontrolleren.
Persiennekontrolleren benytter ZigBee-teknologi for trådløs signaloverføring. ZigBee er en trådløs kommunikasjonsprotokoll som er pålitelig, har lavt strømforbruk og høy overføringseffektivitet. Basert på IEEE802.15.4-standarden tillater ZigBee et stort antall enheter å inngå i et nettverk og koordineres for datautveksling og signaloverføring.
Persiennekontrolleren fungerer som en endeenhet i ZigBee-nettverket. Den kan inkluderes i ZigBee-nettverket for å sende eller motta signaler, men kan ikke tillate andre ZigBee-enheter å bli med i nettverket gjennom persiennekontrolleren.
## **Deler Identifikasjon**
1. **Funksjonsknapp**
* Trykk en gang: Send et tilsynssignal.
* Trykk og hold i 3–9 sekunder: Gå inn i kalibreringsmodus.
* Trykk og hold i 10 sekunder: Tilbakestill persiennekontrolleren for å bli med i ZigBee-nettverk.
2. **LED-indikator**
LED-indikatoren brukes til å indikere persiennekontrollerens status:
1. Blinker en gang: Persiennekontrolleren har tilbakestilt seg.
2. Blinker to ganger: Persiennekontrolleren har lykkes med å bli med i et ZigBee-nettverk.
3. Blinker 5 ganger: vellykket manuell kalibrering.
4. Blinker en gang hver 20. minutt:
Persiennekontrolleren har mistet tilkoblingen til sitt nåværende ZigBee-nettverk.
3. **Monteringshull**
4. **Lokal bryter S1 (Åpningsretning)**
Koble en ekstern bryter til denne terminalen. Aktiver denne bryteren for å få persiennen til å rulle mot «Åpen»-retningen ved å aktivere motorutgang O1. Aktivering av denne bryteren når persiennen ruller mot «Lukk»-retningen vil stoppe persiennen.
5. **Lokal bryter S2 (Lukkingsretning)**
Koble en ekstern bryter til denne terminalen. Aktiver denne bryteren for å få persiennen til å rulle mot «Lukk»-retningen ved å aktivere motorutgang O2.
Aktivering av denne bryteren når persiennen ruller mot åpen retning vil stoppe persiennen.
6. **Motorutgang O1 (Åpningsretning)**
Koble til "Åpne"-terminalen på persiennemotoren.
7. **Motorutgang O2 (Lukkingsretning)**
Koble til "Lukk"-terminalen på persiennemotoren.
8. **Strømtilførsel L (faseleder)**
9. **Strømtilførsel N (nøytralleder)**
10. **Avlastningsklemme**
Klemmen brukes til å sikre ledningene og gi avlastning for å beskytte ledningene mot metallkanten.
11. **Ledningskrok**
Ledningskroken brukes til å holde orden på ledningene.
## **Spesifikasjon**
* Strømforsyning: 110 - 230VAC, 50/60Hz
* Støttet belastningsstrøm: 1/4 HP (hestekrefter); 1,8 ampere for motorer med kompensert effektfaktor (induktive laster)
* Kommunikasjonsprotokoll: ZigBee Pro Home Automation 1.2, 2,4 GHz
## **Forsiktighet**
* Alt arbeid på enheten, inkludert installasjon og vedlikehold, må utføres av en kvalifisert og sertifisert elektriker.
* Før installasjon eller noe vedlikeholdsarbeid, sørg for at strømforsyningen er frakoblet.
* Ikke koble enheten til laster som overskrider støttet belastningsstrøm.
* Koble kun enheten til motorer som drives av vekselstrøm (AC).
## **Installasjon**

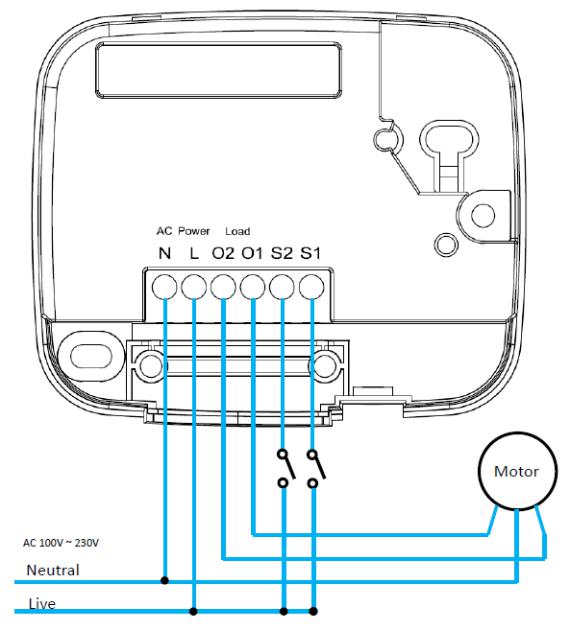

SCM-8ZBS bør kobles i henhold til diagrammet nedenfor:
* Koble N-terminalen på SCM til N-terminalen på strømforsyningen.
* Koble L-terminalen på SCM til L-terminalen på strømforsyningen.
* Koble O1-terminalen på SCM til ÅPEN-terminalen på persiennemotoren.
* Koble O2-terminalen på SCM til LUKK-terminalen på persiennemotoren.
* **(Valgfri lokal bryter)** Koble S2- og S1-terminalene på SCM til L-terminalen på strømforsyningen.
Sett hver ledning inn i terminalen den skal være koblet til, stram hver skrue for å lukke klemmene og holde ledningene på plass.
Etter at ledningene er koblet til, bruk ledningskroken for å organisere ledningene, og plasser ledningskroken på basen med åpningen vendt mot venstre.
## **ZigBee-nettverksoppsett**
### ***Retningslinje for ZigBee-enheter***
ZigBee er en trådløs kommunikasjonsprotokoll som er pålitelig, har lavt strømforbruk og høy overføringseffektivitet. Basert på IEEE802.15.4-standarden tillater ZigBee et antall enheter å inngå i et nettverk og koordineres for datautveksling og signaloverføring.
### ***Bli med i ZigBee-nettverket***
Som en ZigBee-enhet må persiennekontrolleren bli med i et ZigBee-nettverk for å motta kommandoer. Følg trinnene nedenfor for å legge persiennekontrolleren inn i et ZigBee-nettverk
1. Koble strømkilden til persiennekontrolleren i henhold til installasjonsinstruksjonene i forrige seksjon og slå på persiennekontrolleren.
2. Trykk og hold funksjonsknappen i 10 sekunder mens persiennekontrolleren tilbakestilles og begynner å søke etter eksisterende ZigBee-nettverk. Sørg for at tillat-å-bli-med-funksjonen på ruteren eller koordinatoren i ZigBee-nettverket ditt er aktivert.
3. Hvis persiennekontrolleren lykkes med å bli med i et ZigBee-nettverk, vil LED-indikatoren blinke to ganger for å bekrefte.
4. Etter å ha blitt med i ZigBee-nettverket, vil persiennekontrolleren registreres i nettverket automatisk. Kontroller ZigBee-nettverkskoordinatoren, systemkontrollpanelet eller CIE (Control and Indicating Equipment) for å bekrefte om tilkobling og registrering var vellykket.
5. Etter å ha blitt med i ZigBee-nettverket, hvis persiennekontrolleren mister tilkoblingen til det nåværende ZigBee-nettverket, vil LED-indikatoren blinke hvert 20. minutt. Sjekk ZigBee-nettverkets tilstand og persiennekontrollerens signalområde for å rette opp forholdet.
### ***Fjerne enhet fra ZigBee-nettverket (Fabrikktilbakestilling)***
For å fjerne persiennekontrolleren fra gjeldende ZigBee-nettverk må persiennekontrolleren settes til fabrikkinnstillinger for å fullføre fjerningen av enheten. Fabrikktilbakestillingsfunksjonen vil slette persiennekontrollerens lagrede innstillinger og få enheten til å søke etter nytt ZigBee-nettverk.
**Før du fjerner enheten, sørg for at persiennekontrolleren er innenfor gjeldende ZigBee-nettverks signalområde.**
1. Trykk og hold funksjonsknappen i 10 sekunder, slipp deretter knappen for å tilbakestille persiennekontrolleren.
2. Ved tilbakestilling vil persiennekontrolleren slette gjeldende ZigBee-nettverksinnstillinger og sende signal til ZigBee-koordinatoren for å fjerne seg fra det nåværende ZigBee-nettverket. Den vil deretter aktivt søke etter tilgjengelige ZigBee-nettverk igjen og bli med i nettverket automatisk.
### **Overvåkning**
Persiennekontrolleren vil sende et tilsynssignal for å rapportere tilstanden regelmessig i henhold til brukerinnstilling. Fabrikkstandardintervallet er 30 minutter. Brukeren kan også trykke funksjonsknappen én gang for å sende et tilsynssignal manuelt.
## **Drift**
#### ***Kalibrering***
Persiennekontrollens standard aktiveringstid er **4** minutter. Når opp/ned-knappen trykkes eller ZigBee-nettverkskoordinatoren sender opp/ned-kommando, vil den aktivere persiennemotoren i 4 minutter.
For at persiennekontrolleren skal fungere riktig, må aktiveringstiden kalibreres. Det finnes to måter å justere aktiveringstiden på:
* **ZigBee-kommando:** Aktiveringstiden kan justeres ved å sende kommando fra ZigBee-nettverkskoordinatoren. (Se vedlegg – Level Cluster Attribute – OnTransitionTime / OffTransitionTime, minste justerbare enhet 100 ms)
* **Manuell kalibrering:** Kalibrer aktiveringen i henhold til prosedyren nedenfor:
1. Før kalibrering må eksterne lokale brytere være koblet til persiennekontrollen.
2. Trykk og hold funksjonsknappen i 3–9 sekunder og slipp for å gå inn i kalibreringsmodus. Persiennekontrolleren vil rulle mot "Åpne"-retningen i 4 minutter ved inngang i kalibreringsmodus.
3. Vent i 4 minutter til persiennekontrolleren stopper å rulle mot "Åpne"-retningen, og aktiver deretter den tilkoblede eksterne lokale "Lukk"-bryteren for å lukke persiennen.
4. Aktiver den eksterne lokale "Åpne"-bryteren i øyeblikket persiennen er helt lukket. Persiennekontrolleren vil registrere tiden det tok mellom trinn 3 og 4 som den nye "**lukketid**".
5. Persiennekontrolleren vil rulle mot åpningsretningen etter trinn 4.
6. Aktiver den eksterne lokale "Lukk"-bryteren i øyeblikket persiennen er helt åpnet. Persiennekontrolleren vil registrere tiden det tok mellom trinn 5 og 6 som den nye "**åpentid**".
{% hint style="info" %}
Eksempel
Hvis det tar 30 sekunder for persiennen å gå fra Åpen til Lukk, og 40 sekunder å gå fra Lukk til Åpen, vil den nye **lukketid** være **30** sekunder og ny **åpentid** være **40** sekunder.
Etter kalibrering, når som helst persiennekontrolleren mottar lukkekommando, vil den rulle mot lukkeretningen i 30 sekunder. Når den mottar åpnekommando, vil den rulle mot åpningsretningen i 40 sekunder.
{% endhint %}
Aktiveringstiden vil bli tilbakestilt til **4** minutter når som helst persiennekontrolleren blir med i et ZigBee-nettverk.
Hvis den manuelle kalibreringsprosessen er vellykket, vil LED-en blinke 5 ganger for å indikere dette.
### ***Persiennekontroll***
**ZigBee-nettverk**
* Etter at persiennekontrolleren har blitt med i et ZigBee-nettverk, kan koordinatoren fjernstyre persiennen til å åpne, lukke eller stoppe ved å sende kommandoer gjennom ZigBee-nettverket.
* Når persiennekontrolleren mottar åpne-/lukkesignalet fra koordinatoren, vil den rulle mot åpnings-/lukkingsretningen i henhold til kalibrert aktiveringstid for å fullstendig åpne/lukke persiennen.
* Persienneposisjonen kan også justeres i prosent fra 0 %, 10 %, 20 %... til 100 % via ZigBee-koordinatoren.
* Den gjeldende åpningsprosenten sendes også til ZigBee-koordinatoren.
**Lokal bryter**
* Hvis en valgfri lokal bryter er koblet til, kan brukere også trykke bryteren for å åpne/lukke persiennen.
* Å trykke og slippe bryteren i mindre enn 1 sekund vil styre persiennen til å åpne eller lukke helt.
* Å trykke og holde bryteren i mer enn 1 sekund vil få persiennen til å åpne eller lukke så lenge bryteren holdes inne. Når bryteren slippes, vil persiennen stoppe.
* Å trykke bryteren når persiennen beveger seg i motsatt retning vil stoppe persiennen. Trykk på bryteren igjen for å åpne/lukke persiennen.
For eksempel, å trykke ned-bryteren når persiennen åpner vil stoppe persiennen; trykk ned-bryteren igjen for å begynne å lukke persiennen.
## ***OTA-firmwareoppgradering (kun for OTA-versjon)***
Persiennekontrolleren støtter OTA-firmwareoppgradering via ZigBee-nettverk, som kan initieres fra ZigBee-nettverkskoordinatoren.
Følg trinnene nedenfor for å utføre OTA-firmwareoppgradering.
**Trinn 1.** Du må få tilgang til din ZigBee-koordinator for å utføre firmwareoppgraderingen over luften.
**Trinn 2.** På konfigurasjonssiden, velg enheten du ønsker å oppgradere og velg den nye ZigBee-firmwaren som tilbys. Vennligst se ZigBee-koordinatorens brukermanual for detaljer.
**Trinn 3.**Trykk «OK» for å starte oppgraderingsprosessen, og LED-en vil fortsette å blinke. Under OTA-prosessen, vennligst ikke utfør andre handlinger eller slå av panelet.
**Trinn 4.**En oppgradering tar omtrent 20 til 30 minutter. Vær oppmerksom på at varigheten kan variere basert på filstørrelse eller avstanden mellom tilbehøret og koordinatoren.
**Trinn 5.**Vent til firmwaren er ferdig oppdatert. Når fremdriften når 100 %, vil enheten tilbakestille seg automatisk. Du kan også oppdatere nettsiden igjen for å bekrefte om enhetens firmware er vellykket oppdatert med den nyeste versjonen som vises.
## **Vedlegg (kun for utviklere)**
### ***Strømbryter persiennekontroller med Meter Cluster ID***
### Attributt for grunnleggende klyngeinformasjon
### Attributt for identifiseringsklyngeinformasjon
### Attributt for på/av-klyngeinformasjon
### Attributt for nivåklyngeinformasjon
### Attributter for Shade-klyngeinformasjon
### Attributter for grupper-klyngeinformasjon
### Attributter for Scenes-klyngeinformasjon
