# VESTA-173

**RSB-1ZBS**

## **RGBW smartpære (Zigbee)**

<figure><img src="/files/649a3cf0c359f86c66e9f157b4e0731817ad648d" alt=""><figcaption></figcaption></figure>

## **Introduksjon**

<img src="/files/f8ce5ae3916539231b40d3758d93c4d57f27365f" alt="" width="149">

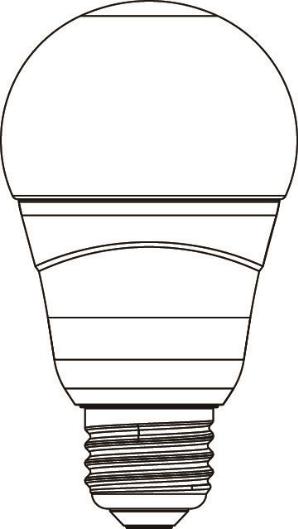

RSB-1ZBS er en ZigBee smart LED-fargelyspære. Den har både flerfarget justering og lysnivåkontroll. Når den er tilkoblet et ZigBee-nettverk, kan brukeren kontrollere pæren eksternt fra ZigBee-nettverkskoordinatoren.

Pæren bruker ZigBee-teknologi for trådløs signaloverføring. ZigBee er en trådløs kommunikasjonprotokoll som er pålitelig, har lavt strømforbruk og høy overføringseffektivitet. Basert på IEEE802.15.4-standarden lar ZigBee et stort antall enheter bli med i et nettverk og koordineres for datautveksling og signaloverføring.

Pæren fungerer også som en ruter i ZigBee-nettverket. Etter å ha blitt inkludert i ZigBee-nettverket, lar den andre ZigBee-enheter bli med i nettverket gjennom pæren.

## **ZigBee-nettverksoppsett**

### ***Retningslinje for ZigBee-enheter***

ZigBee er en trådløs kommunikasjonprotokoll som er pålitelig, har lavt strømforbruk og høy overføringseffektivitet. Basert på IEEE802.15.4-standarden lar ZigBee et stort antall enheter bli med i et nettverk og koordineres for datautveksling og signaloverføring.

På grunn av ZigBee-nettverkets grunnleggende struktur vil ZigBee-enheten aktivt søke etter og bli med i nettverket etter at den slås på.

* Sørg for at ZigBee-nettverksruteren eller -koordinatoren er slått på før du slår på ZigBee-enheten.
* Sørg for at ZigBee-nettverksruteren eller -koordinatoren er slått på og innen rekkevidde mens en ZigBee-enhet er i bruk.
* Ikke fjern en ZigBee-enhet fra ZigBee-nettverksruteren eller -koordinatoren uten å slå av ZigBee-enheten først.

### ***Bli med i ZigBee-nettverket***

Som en ZigBee-enhet må pæren bli med i et ZigBee-nettverk for å sende og motta kommandosignaler. Følg trinnene nedenfor for å legge pæren til ZigBee-nettverket.

1. &#x20;Skru pæren inn i lampesokkelen. Ikke koble til strøm ennå.
2. Aktiver tillat-å-tilslutte-funksjonen på ruteren eller koordinatoren i ZigBee-nettverket ditt.
3. Slå Pæren PÅ i 3–5 sekunder (ikke mer enn 5 sekunder), og slå den deretter AV.
4. Gjenta trinn 3 tre (3) ganger for totalt fire (4) AV/PÅ-sykluser.
5. Slå Pæren PÅ for 5. gang; enheten vil tilbakestille seg og begynne å søke etter nytt ZigBee-nettverk.
6. Etter å ha blitt med i ZigBee-nettverket vil pæren bli registrert i sikkerhetssystemet i nettverket automatisk. Vennligst sjekk ZigBee-nettverkskoordinatoren, systemkontrollpanelet eller CIE (Control and Indicating Equipment) for å bekrefte om tilkobling og registrering var vellykket.

![](/files/7762a6562c4ede178edc961691debab221ae932d)

### ***Fjerne enhet fra ZigBee-nettverket (Fabrikktilbakestilling)***

For å fjerne pæren fra det nåværende ZigBee-nettverket må enheten settes i fabrikktilbakestilling for å fullføre fjerningen. Fabrikktilbakestillingsfunksjonen vil slette pærens lagrede innstillinger og informasjon og få pæren til å søke etter nytt ZigBee-nettverk.

**Før du fjerner enheten, sørg for at pæren er innenfor rekkevidden til det nåværende ZigBee-nettverkets signal**

1. Slett pæren fra gjeldende kontrollpanel / CIE.
2. Slå av pæren.
3. Slå Pæren PÅ i 3–5 sekunder (ikke mer enn 5 sekunder), og slå den deretter AV.
4. Gjenta trinn 3 tre ganger for totalt 4 AV/PÅ-sykluser
5. Slå Pæren PÅ for 5. gang; enheten vil tilbakestille seg og begynne å søke etter nytt ZigBee-nettverk.
6. Ved tilbakestilling vil pæren slette gjeldende ZigBee-nettverksinnstillinger og sende et signal til ZigBee-koordinatoren for å fjerne seg fra det nåværende ZigBee-nettverket. Den vil deretter aktivt søke etter tilgjengelige ZigBee-nettverk igjen og automatisk bli med i nettverket.

![](/files/8b348815262def39639b20f44fe4f7e1f141c623)

### ***ZigBee-ruterenhetskapasitet***

Pæren med ruterfunksjon lar andre ZigBee-enheter bli med i ZigBee-nettverket gjennom ruteren. Pæren har en maksimal kapasitet på 7 enheter, inkludert 4 rutere.

## **Funksjoner**

### ***Farge- og metningsjustering***

Pærens farge og metning kan justeres fra ZigBee-koordinatorer eksternt ved å sende kommandoer.

### ***Lysnivåjustering***

Pæren har dimbar belysning; lysprosenten kan justeres fra ZigBee-koordinatorer eksternt ved å sende kommandoer.

### ***Overvåkning***

Pæren vil sende et overvåkingssignal for å rapportere tilstanden regelmessig i henhold til brukerinnstilling. Fabrikkstandardintervallet er 10 minutter.

## **Vedlegg (kun for utviklere)**

### ***Pæreens Cluster-ID***

<figure><img src="/files/80236f6621e01e35ff62118de2bf815e41942abb" alt=""><figcaption></figcaption></figure>

### ***Attributt for grunnleggende klyngeinformasjon***

<figure><img src="/files/903698536f819488d2a34b1929088cf5ec040dc3" alt=""><figcaption></figcaption></figure>

### ***Attributt for identifiseringsklyngeinformasjon***

<figure><img src="/files/ee313d87116a07cc6da8f0531b0ed6e142d2a62c" alt=""><figcaption></figcaption></figure>

### ***Attributt for gruppeclusterinformasjon***

<figure><img src="/files/bebce2a4e045d1149068964f915afad9ea4420db" alt=""><figcaption></figcaption></figure>

### ***Attributt for sceneclusterinformasjon***

<figure><img src="/files/b5b7605be02422f90e74bf42a4847b0f2ffd2316" alt=""><figcaption></figcaption></figure>

### ***Attributt for på/av-klyngeinformasjon***

<figure><img src="/files/f18922df53bf1f782fbee70b09920875e9f20d02" alt=""><figcaption></figcaption></figure>

### ***Attributt for nivåkontrollclusterinformasjon***

<figure><img src="/files/52cbb2d2290462058ad2e2794ddc94636aacc496" alt=""><figcaption></figcaption></figure>

### ***Attributt for fargekontrollclusterinformasjon***

<figure><img src="/files/e86f69e67911572e8e92137be3a6688948b10968" alt=""><figcaption></figcaption></figure>


---
