# VESTA-170

**PRLM-CH3-AC-ZW**&#x20;

## Relé-kontrollere / 3-kanals Z-Wave relébryter.

<figure><img src="/files/e68181884d28e2824b860308679cf26ab9863ff3" alt=""><figcaption></figcaption></figure>

## **Introduksjon**

PRLM-CH3-AC-ZW er en Z-Wave 3-kanals relébryter som kan kobles til kablede enheter og settes til normalt åpen (N.O.) status. Etter at den er koblet til Z-Wave-nettverket, kan relébryteren styres via Z-Wave-nettverket for å aktivere tilkoblede enheter.

Z-Wave er en trådløs kommunikasjonsprotokoll som bruker radio med lavt strømforbruk. Ved å utnytte Z-Wave mesh-nettverket kan kommandoer rutes til bestemmelsesstedet via mellomliggende "lyttende" Z-Wave-produkter.

Reléet kan kontrollere Z-Wave-noder ved enkelt å trykke på funksjonsknappen, og kan også varsle deg om kommunikasjonsproblemer.

## **Deler Identifikasjon**

&#x20;                               **Topplokk**                                                                                             **Base**

![](/files/b06c6f039c73bde9bb03cc1a90ec222b050d600f)

1. **Bryterknapp 1/Funksjonsknapp**
   * Trykk på knappen 3 ganger innen 1 sekund for å sende en læringskode.
   * Trykk og hold knappen i 10 sekunder for å tilbakestille til fabrikkinnstillinger.
   * Trykk på knappen for å slå relékanal 1 PÅ/AV.
2. **Bryterknapp 2**
   * Trykk på knappen for å slå relékanal 2 PÅ/AV.
3. **Bryterknapp 3**
   * Trykk på knappen for å slå relékanal 3 PÅ/AV.

{% hint style="info" %}
Når bryterknapp 2/3 trykkes, vil relékanal 2/3 umiddelbart slå seg PÅ/AV.&#x20;

Når bryterknapp 1 trykkes, vil relékanal 1 skifte PÅ/AV etter ett sekund, fordi enheten må identifisere om knappetrykket er for å slå av/på eller for å sende en læringskode.
{% endhint %}

4. **LED-indikator 1**
5. **LED-indikator 2**
6. **LED-indikator 3**

   LED-indikator 1/2/3 brukes til å indikere status for relékanal 1/2/3:

   1. LED 1 På/Av: Relékanal 1 På/Av
   2. LED 2 På/Av: Relékanal 2 På/Av
   3. LED 3 På/Av: Relékanal 3 På/Av

   Når strømmen slås på, vil alle LED-ene blinke sekvensielt i 1 syklus.

   Når den er i læringsmodus, vil alle LED-ene blinke en gang hvert sekund.

   Når læringen er vellykket, vil alle LED-ene blinke raskt 3 ganger.
7. &#x20;**Monteringshull**

### **Tilslutningsterminaler**

Koble ledningen inn i terminalen, stram skruen for å lukke klemmens holder og holde ledningen på plass. Skru ut for å åpne klemmen for å fjerne ledningen som er koblet til terminalen.

8. **Linje (AC-inngang)**
9. **Nøytral**
10. **NO (Kanal 1)**

    For normalt åpen forbindelse med enheten
11. **Felles (Kanal 1)**
12. **NO (Kanal 2)**

    For normalt åpen forbindelse med enheten
13. **Felles (Kanal 2)**
14. **NO (Kanal 3)**

    For normalt åpen forbindelse med enheten
15. **Felles (Kanal 3)**
16. **Avlastningsklemme**

    Klemmene brukes til å sikre ledningene og gi strekkavlastning for å beskytte ledningene mot metallkanten.
17. &#x20;**Ledningshull**

## **Spesifikasjon**

* Strømforsyning: 100 - 240V AC
* Støttet belastningsstrøm (for hver relékanal): 5A, 250VAC eller 5A, 30VDC
* Fabrikktvinnet ledning: 14–22 AWG

## **Forsiktighet**

* Alt arbeid på enheten, inkludert installasjon og vedlikehold, må utføres av en kvalifisert og sertifisert elektriker.
* Før installasjon eller vedlikeholdsarbeid, sørg for at strømforsyningen er koblet fra. Ikke koble enheten til laster som overskrider støttet belastningsstrøm.

## **Installasjon**

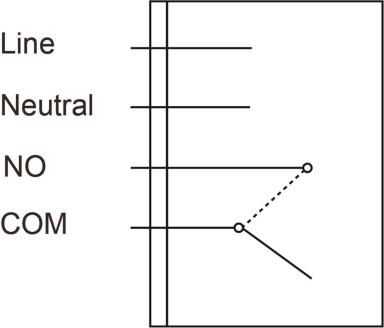

<img src="/files/546dd56308970b0ece3caa91b93d77b64371674d" alt="" width="192">

Koble reléet i henhold til instruksjonene nedenfor.

1. Vennligst slå av strømforsyningen før tilkobling.
2. Fjern topplokket og ta ut strekkavlastningsklemmene.
3. Koble L- og N-terminalene på strømforsyningen til henholdsvis linje- og nøytralskruene på PRLM gjennom kabelhullet.
4. Avhengig av enheten du ønsker å kontrollere via relékanal 1, velg NO-terminalen og koble relékanal 1 til enheten gjennom kabelhullet for å etablere en normalt åpen forbindelse med enheten.
5. På samme måte som i trinn 4, koble relékanal 2/3 til andre kablede enheter.
6. Etter at ledningene er ferdig koblet, erstatt strekkavlastningsklemmene og topplokket. Slå på strømforsyningen for å slå på relébryteren.

## **Funksjoner**

### **Legge til enhet (inkludering)**

1. Koble strømtilførselen til relébryteren i henhold til installasjonsinstruksjonen ovenfor og slå på relébryteren.
2. Sett Z-Wave-gatewayen eller kontrollpanelet i inkluderingsmodus (vennligst se manualen for Z-Wave-gatewayen eller kontrollpanelet).
3. Innen 1 sekund, trykk funksjonsknappen 3 ganger.
4. Se driftshåndboken for Z-Wave-gatewayen eller kontrollpanelet for å fullføre legg-til-prosessen.

Hvis enheten allerede er lagt til (inkludert) i en annen Z-Wave-gateway/kontrollpanel, eller hvis enheten ikke kan legges til i den nåværende Z-Wave-gatewayen/kontrollpanelet, prøv å fjerne den først (se Fjerne enhet).

### **Fjerne enhet (ekskludering)**

Enheten må fjernes fra eksisterende Z-Wave-nettverk før den legges til i et annet.&#x20;

#### Ekskluderingsmodus

1. Sett Z-Wave-gatewayen eller kontrollpanelet i ekskluderingsmodus (vennligst se manualen for Z-Wave-gatewayen eller kontrollpanelet).
2. Innen 1 sekund, trykk på funksjonsknappen 3 ganger og enheten vil bli fjernet fra Z-Wave-nettverket.

#### Tilbakestilling til fabrikkinnstillinger

Å tilbakestille enheten til fabrikkinnstillinger vil gjenopprette den til fabrikkstandardinnstillinger (dvs. ikke inkludert i noe Z-Wave-nettverk). Vennligst bruk denne prosedyren kun hvis Z-Wave-gatewayen eller kontrollpanelet er mistet eller på annen måte ikke fungerer.

Trykk og hold funksjonsknappen på enheten i 10 sekunder for å fabrikktilbakestille.

### **Rekkeviddetest**

For å teste om enheten kan kommunisere med Z-Wave-gatewayen eller kontrollpanelet:

1. Sett gatewayen/panelet i rekkeviddetestmodus (Gå-test).&#x20;
2. Trykk på funksjonsknappen på enheten
3. Gateway/panel bør vise om enheten er innenfor operasjonsområdet (se brukermanualen for gateway/panel).

## **Montering**

1. Etter at du er ferdig med rekkeviddetesten og er fornøyd med at enheten kan kommunisere med Z-Wave-gatewayen på valgt sted, fortsett med montering.
2. Koble fra hovedstrømforsyningen.
3. Løsne den nederste festeskruen og fjern topplokket på relébryteren. Bruk hullene i basen til å merke monteringsstedet på veggen.
4. Bore hull på det merkede stedet og sett inn veggplugger om nødvendig, skru basen fast på monteringsstedet.
5. Sett tilbake toppdekselet og stram den nederste festeskruen.

![](/files/a9273aab2ec99a8ec473a72cb00e96f2318be768)

## **Drift**

### **Reléstyring**

* Etter at relébryteren har blitt vellykket lagt til et Z-Wave-nettverk, kan gateway/kontrollpanel fjernstyre relékanal 1/2/3 for å slå På/Av. Se din Z-Wave-gateway/kontrollpanel for detaljer.
* Brukeren kan også manuelt trykke bryterknapp 1/2/3 for å slå relékanal 1/2/3 PÅ/AV.

### **Z-Wave-informasjon**

**Generisk enhetsklasse :** GENERIC\_TYPE\_SWITCH\_BINARY

**Spesifikk enhetsklasse :** SPECIFIC\_TYPE\_POWER\_SWITCH\_BINARY

**Rolletype :** Alltid på slave (AOS)

**Støttede sikkerhetsnøkler :** S2\_UNAUTHENTICATION

**Bibliotek :** Enhanced 232 slave

**Endepunkt 1 enhetstype :** generisk type binær bryter og spesifikk type av/på strøm-bryter

**Endepunkt 1 enhetstype :** generisk type binær bryter og spesifikk type av/på strøm-bryter

**Endepunkt 1 enhetstype :** generisk type binær bryter og spesifikk type av/på strøm-bryter

#### **Støtte / kontroll av kommandoklasser**

**Annonserte kommandoklasser i NIF**

ZWave Plus Info CC

Transport Service CC

Manufacturer Specific CC, V2 (S2)

Device Reset Locally CC (S2)

Security\_2 CC

Powerlevel CC (S2)

Version CC, V2 (S2)

Association CC, V2 (S2)

Multi Channel Association CC, V3 (S2)

Association Group Information CC (S2)

Multi Channel CC (S2)

Supervision CC

Firmware Update Md CC, V4 (S2)

Switch Binary (S2)

**Endepunktene 1 2 3 implementerer følgende kommandoklasser**

ZWave Plus Info CC

Security\_2 CC

Association CC, V2 (S2)

Multi Channel Association CC, V3 (S2)

Association Group Information CC (S2)

Supervision CC

Switch Binary (S2)

**Grunnleggende kommandoklasse-mapping: Binary Switch CC for endepunkt 1 & 2 & 3.**

#### **Z-Wave-gruppene (Association Command Class Version 2)**

<figure><img src="/files/6bcf659e7370a6aadb1fa85695619f9728eaaa68" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/5e164fe9df30f7681acdabc87cf34cf52b5cbcd5" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/efd527fd4000d5a625e647f3a243a147d070ec61" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/3303b5bf3838d85876d2665c72403f6247b0f8e5" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/71995db50c68c0bceddce60e4eaf7918fcff5442" alt=""><figcaption></figcaption></figure>


---
