# VESTA-169
**PRL1-ZW-AC**
## **Z-Wave-relécontroller**
## **Introduksjon**
PRL1-ZW-AC er en Z-Wave-relécontroller som kan kobles til kablede enheter og settes til enten normalt åpen (N.O.) eller normalt lukket (N.C.) status. Etter å ha sluttet seg til Z-Wave-nettverket kan relécontrolleren kontrolleres via Z-Wave-nettverket for å aktivere tilkoblede enheter. Z-Wave er en trådløs kommunikasjonsprotokoll som bruker en lavenergisk RF-radio.

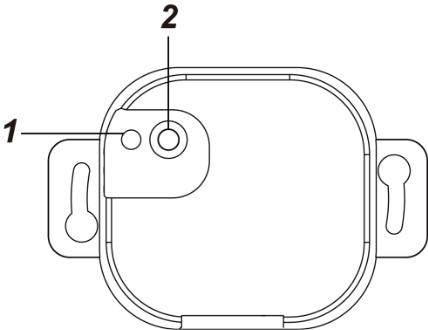

## **Delidentifikasjon**
1. **LED-indikator**
LED-indikatoren brukes for å angi reléstatus:
* LED på: Relé på
* LED av: Relé av
2. **Funksjonsknapp**
Trykk på knappen 3 ganger innen 1,5 sekunder for å sende en læringskode.
Trykk og hold knappen i 10 sekunder for å tilbakestille til fabrikkinnstillinger.
Trykk på knappen for å slå reléet PÅ/AV.

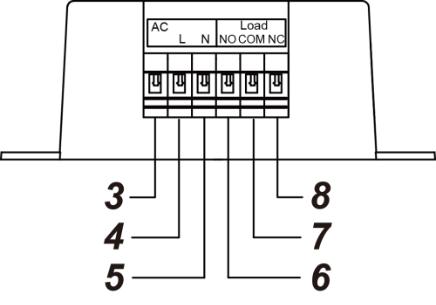

### **Tilslutningsterminaler**
For å koble ledninger, skyv ledningen inn i terminalen og hold ledningen på plass. For å fjerne tilkoblet ledning, trykk på knappen over terminalen, og fjern deretter ledningen.
3. **Reservert**
4. **Linje (AC-inngang)**
5. **Nøytral**
6. **NO:** For normalt åpen tilkobling med enheten.
7. **Felles**
8. **NC:** For normalt lukket tilkobling med enheten
## **Spesifikasjon**
* Strømforsyning (ekstern strøm): 100–240 VAC
* Reléutgang: Potensialfri SPDT-relé, maksimal driftbelastning: 5 A (resistiv) ved 24 VDC eller 240 VAC
* Flettet ledning: 16–26 AWG
* Driftstemperatur: -10°C til 45°C (14°F til 113°F)
* Fuktighet: Opptil 85 % uten kondens
* Dimensjon: 71,1 mm x 49 mm x 26 mm
## **Installasjonsmiljø**
* Relécontrolleren bør installeres innendørs på et tørt sted.
* Det anbefales å installere enheten i en brannbestandig plastboks.
* Ikke installer enheten i en metallboks for å optimalisere RF-rekkevidden.
## **Forsiktighet**
* Alt arbeid på enheten, inkludert installasjon og vedlikehold, må utføres av en kvalifisert og lisensiert elektriker.
* For å forhindre elektrisk støt og/eller utstyrs skade, koble fra strømmen ved hovedsikringen eller jordfeilbryteren før installasjon og vedlikehold.
* Koble ikke enheten til laster som overstiger støttet laststrøm.
## **Installasjon**
Innskubningshullenes ledningsspesifikasjon er AWG 16–26 eller Ø 1,31–0,129 (mm²).
Koble reléet i henhold til instruksjonene nedenfor:
1. Slå av strømforsyningen før tilkobling.
2. Koble L- og N-terminalene på strømforsyningen til henholdsvis linje- og nøytralt-terminalene på PRL.
3. Avhengig av hvilken enhet du ønsker å kontrollere via reléet, velg NO- eller NC-terminal og koble reléet med enheten for å etablere normalt åpen eller normalt lukket forbindelse med enheten.
4. Etter å ha fullført enhetskoblingen, slå på strømforsyningen for å slå på relécontrolleren.
{% hint style="danger" %}
*VIKTIG MERKNAD:*
Kabling av PRL bør kun utføres av sertifisert tekniker med riktig kunnskap og opplæring i elektrisk utstyr.
{% endhint %}
## **Z-Wave-nettverk**
### ***Legge til enhet (inkludering)***
* Koble strømforsyningen til relécontrolleren i henhold til installasjonsinstruksjonene i forrige avsnitt og slå på relécontrolleren.
* Sett Z-Wave-gatewayen eller kontrollpanelet i **Inkluderingsmodus** (vennligst se Z-Wave-gatewayens eller kontrollpanelets manual).
* Innen 1,5 sekunder, trykk på funksjonsknappen 3 ganger.
* Se driftshåndboken for Z-Wave-gatewayen eller kontrollpanelet for å fullføre legg-til-prosessen.
* Hvis enheten allerede er lagt til (inkludert) i en annen Z-Wave-gateway/kontrollpanel, eller hvis enheten ikke kan legges til i den nåværende Z-Wave-gatewayen/kontrollpanelet, prøv å fjerne den først (se ***Fjerne enhet***).
### ***Fjerne enhet (eksklusjon)***
Enheten må fjernes fra eksisterende Z-Wave-nettverk før den legges til i et annet.
#### **Eksklusjonsmodus**
* Sett Z-Wave-gatewayen eller kontrollpanelet i **Eksklusjonsmodus** (vennligst se Z-Wave-gatewayens eller kontrollpanelets manual).
* Innen 1,5 sekunder, trykk på funksjonsknappen 3 ganger og enheten vil bli fjernet fra Z-Wave-nettverket.
#### **Tilbakestille til fabrikkinnstillinger**
* Å tilbakestille enheten til fabrikkinnstillinger vil gjenopprette den til fabrikkstandardinnstillinger (dvs. ikke inkludert i noe Z-Wave-nettverk). Vennligst bruk denne prosedyren kun hvis Z-Wave-gatewayen eller kontrollpanelet er mistet eller på annen måte ikke fungerer.
* Trykk og hold funksjonsknappen på enheten i 10 sekunder for å tilbakestille til fabrikkinnstillinger.
### ***Rekkeviddetest***
For å teste om enheten kan kommunisere med Z-Wave-gatewayen eller kontrollpanelet:
* Sett gatewayen/panelet i rekkeviddetestmodus (Walk Test).
* Trykk på funksjonsknappen på enheten.
* Gatewayen/panelet skal vise om enheten er innenfor operasjonsområdet (vennligst se driftshåndboken for gatewayen/panelet).
## **Drift**
### ***Reléstyring***
Når relécontrolleren har blitt vellykket med i et Z-Wave-nettverk, vil gatewayen/kontrollpanelet kunne fjernstyre reléet for å slå det på, av eller veksle mellom på og av. Se din Z-Wave-gateway/kontrollpanel for detaljer.
### **Z-Wave-informasjon**
**Enhetstype:** På/av-strømbryter
**Rolletype:** Alltid på slave (AOS)
**Kommandoklasse støtte/kontroll**
**Obligatorisk CC-støtte:**
* Association CC, v2 eller nyere
* Association Group Information CC
* Basic CC
* Binary Switch CC
* Device Reset Locally CC
* Manufacturer Specific CC
* Power level CC
* Version CC, v2 eller nyere
* Z-Wave Plus Info CC
**Anbefalt CC-støtte**: Firmware Update Metadata CC
#### ***Z-Wave-gruppene (Association Command Class versjon 2)***
Bryteren kan settes til å sende rapporter til assosierte Z-Wave-enheter. Den støtter én assosiasjonsgruppe med støtte for fem noder for Gruppe 1. For gruppering 1 vil bryteren rapportere sin siste status til Z-Wave-gateway/panel.
Gruppe 1 for «LifeLine":
* Binary Switch CC (SWITCH\_BINARY\_REPORT)
* Device Reset Locally CC (COMMAND\_CLASS\_DEVICE\_RESET\_LOCALLY)
* Automatisk rapportering til Gruppe 1 (maksimalt noder 5)
* På/av-hendelsesrapport
Når det veksles mellom på/av, vil den sende Binary Switch-rapport til nodene i Gruppe 1.
