# VESTA-166

**SCM-8ZW**

## **Persiennekontroll**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F4XX0r1AduSicX9gh2spx%2Fimage.png?alt=media&#x26;token=13e7efed-16f7-4112-8010-6adea1272345" alt=""><figcaption></figcaption></figure>

### **Introduksjon**

SCM-8ZW er en Z-Wave persiennekontroller. Brukeren kan styre SCM via Z-Wave-nettverket på avstand eller manuelt ved å koble en bryter til SCM.

Rull automatisk eller eksternt opp, ned eller stopp halvveis; SCM-8 er direkte koblet til og styrer motoriserte vindbehandlinger, innvendige og utvendige gardiner og persienner, projektorskjerm samt garasjeport eller innkjørselsport i hjemmet ditt.

Persiennekontrollen er kun kompatibel med Z-Wave-gateway/kontrollpanel. Z-Wave er en trådløs kommunikasjonsprotokoll som bruker et lavenergi RF-radio. Ved å utnytte Z-Wave-meshenettet kan kommandoer rutes til destinasjonen via mellomliggende "lyttende" Z-Wave-produkter.

### **Deler Identifikasjon**

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FMdvFmbuM75sGE8XzUXei%2F0.jpeg?alt=media)

1. **Funksjonsknapp**
   * Trykk på knappen 3 ganger innen 1,5 sekunder for å inkludere eller ekskludere enheten fra Z-Wave-nettverket.
   * Trykk og hold knappen i 10 sekunder for å tilbakestille til fabrikkinnstillinger.
   * Trykk på knappen og persiennekontrolleren vil sende en multinivårapport.
2. **LED-indikator (rød)**
   * Strøm PÅ: LED blinker to ganger.
   * Vellykket læring: LED blinker 3 ganger.
   * Tilbakestilling til fabrikkinnstillinger: LED blinker to ganger.
3. **Monteringshull**
4. **Lokal bryter S1 (Åpningsretning)**
   * Hvis SCM er koblet i henhold til installasjonsseksjonen, vil persiennen rulle opp i 4 minutter etter at bryteren aktiveres.
   * Aktivering av denne bryteren når persiennen ruller ned vil stoppe persiennen.
5. **Lokal bryter S2 (Lukkingsretning)**
   * Hvis SCM er koblet i henhold til installasjonsseksjonen, vil persiennen rulle ned i 4 minutter etter at bryteren aktiveres.
   * Aktivering av denne bryteren når persiennen ruller opp vil stoppe persiennen.
6. **Motorutgang O1 (Åpningsretning)**
   * Koble til opp-terminalen på persiennemotoren.
7. **Motorutgang O2 (Lukkingsretning)**
   * Koble til ned-terminalen på persiennemotoren.
8. **Strømtilførselsterminall L (faseleder)**
9. **Strømtilførselsterminall N (nulleder)**
10. **Avlastningsklemme**
    * Klemmen brukes til å sikre ledningene og gi avlastning for å beskytte ledningene mot metallkanten.
11. **Ledningskrok**
    * Ledningskroken brukes til å holde orden på ledningene.

### **Spesifikasjon**

* Strømforsyning: 100 - 240 VAC, 50/60 Hz
* Støttet belastningsstrøm: 1/2 HP (hestekrefter); 3,6 A for motorer med kompensert effektfaktor (induktive laster)

{% hint style="info" %}
***Forsiktighet*** <img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FX4dUk2K1deJkC9ToPK2G%2F1.jpeg?alt=media" alt="" data-size="line">

* Alt arbeid på enheten, inkludert installasjon og vedlikehold, må utføres av en kvalifisert og sertifisert elektriker.
* Før installasjon eller vedlikeholdsarbeid må du sørge for å koble fra strømforsyningen.
* Ikke koble enheten til laster som overskrider støttet belastningsstrøm.
* Koble kun enheten til motorer som drives av vekselstrøm (AC).
  {% endhint %}

### ***Legge til enhet (inkludering)***

Dette produktet kan inkluderes og opereres i ethvert Z-Wave-nettverk sammen med andre Z-Wave-sertifiserte enheter fra andre produsenter og/eller andre applikasjoner. Alle noder i nettverket som ikke drives av batteri vil fungere som repeatere uavhengig av leverandør for å øke nettverkets pålitelighet.

1. Koble strøm til persiennekontrollen (se manualens **Installasjon**).
2. Sett Z-Wave-gatewayen eller kontrollpanelet i **Inkluderingsmodus** (vennligst se Z-Wave-gatewayens eller kontrollpanelets manual).
3. Innen 1,5 sekund, trykk funksjonsknappen 3 ganger.
4. Se driftshåndboken for Z-Wave-gatewayen eller kontrollpanelet for å fullføre legg-til-prosessen.

{% hint style="info" %}
Hvis enheten allerede er lagt til (inkludert) i en annen Z-Wave-gateway/kontrollpanel, eller hvis enheten ikke kan legges til i den nåværende Z-Wave-gatewayen/kontrollpanelet, prøv **ekskludere** den først (se ***Fjerne enhet***).
{% endhint %}

### ***Fjerne enhet (ekskludering)***

Enheten må fjernes fra eksisterende Z-Wave-nettverk før den legges til i et annet.&#x20;

**Ekskluderingsmodus**

1. Sett Z-Wave-gatewayen eller kontrollpanelet i **Ekskluderingsmodus** (vennligst se Z-Wave-gatewayens eller kontrollpanelets manual).
2. Innen 1,5 sekunder, trykk på funksjonsknappen 3 ganger og enheten vil bli fjernet fra Z-Wave-nettverket.

#### **Tilbakestilling til fabrikkinnstillinger**

*(Bruk kun fabrikktilbakestilling når nettverkskontrollpanel/gateway mangler eller er ubrukelig).*

* Tilbakestilling til fabrikkinnstillinger vil gjenopprette enheten til fabrikkstandardinnstillinger (dvs. ekskludert fra Z-Wave-nettverket).
* Trykk og hold funksjonsknappen på enheten i 10 sekunder for å fabrikktilbakestille.

### ***Rekkeviddetest***

For å teste om enheten kan kommunisere med Z-Wave-gatewayen eller kontrollpanelet:

1. Sett gatewayen/panelet i rekkeviddetestmodus (Walk Test).
2. Trykk på funksjonsknappen på enheten
3. Gatewayen/panelet skal vise om enheten er innenfor operasjonsområdet (vennligst se driftshåndboken for gatewayen/panelet).

### **Installasjon**

* Vennligst bruk anbefalt ledningsstørrelse AWG 14-22 eller Ø 2,08-0,326 (mm²). Koble SCM i henhold til diagrammet nedenfor:

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiAZnPz5pWBI4Ii4GL5cY%2F2.jpeg?alt=media)

* Koble L-terminalen på SCM til L-terminalen på strømforsyningen.
* Koble N-terminalen på SCM til N-terminalen på strømforsyningen.
* Koble O1-terminalen på SCM til opp-terminalen på persiennemotoren.
* Koble O2-terminalen på SCM til ned-terminalen på persiennemotoren.
* ***(Valgfri lokal bryter)*** Koble S1- og S2-terminalene på SCM til L-terminalen på strømforsyningen.
* Sett hver ledning inn i terminalen den skal være koblet til, stram hver skrue for å lukke klemmene og holde ledningene på plass.
* Etter at ledningene er koblet til, bruk ledningskroken for å organisere ledningene, og plasser ledningskroken på basen med åpningen vendt mot venstre.

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FhsV6pkOltlNJFMfPgznV%2F3.jpeg?alt=media)

### **Drift**

#### ***Persiennekontroll***

* **Manuell kontroll**

  Hvis en valgfri lokal bryter er tilkoblet, kan brukeren trykke og holde knappen på opp-/ned-bryteren (S1 opp; S2 ned) i 1 sekund for å styre persiennen. Når den aktiveres, vil persiennen rulle opp/ned.

  Når persiennen ruller, kan brukeren stoppe den ved å trykke den motsatte retningsknappen.
* **Z-Wave-nettverk**

  Etter at persiennekontrolleren er vellykket inkludert i et Z-Wave-nettverk, kan Z-Wave-kontrolleren styre persiennen med Z-Wave-kommandoen Switch Binary Set eller Switch Multilevel Set, ved å bruke parametrene nedenfor:

  * Verdi: 0x00\~0x63 (0%\~99%, 0% = Fullt lukket, 99% = Fullt åpen)
  * Dimmevarighet : 0x00
* Når hver opp-/ned-bevegelse starter, sendes Multilevel Switch Start Level Change-kommando for å starte overgangen til det nye nivået. Mens SCM er i bevegelse, kan du sende Multilevel Switch Stop Level Change-kommando for å stoppe SCM.

#### ***Kalibrering***

* Persiennekontrollens standard aktiveringstid er **4** minutter.

  Når opp-/ned-knappen trykkes, vil den aktivere persiennemotoren i 4 minutter.

  Når en Z-Wave-kommando mottas fra Z-Wave-kontrolleren, vil den bestemme persiennens forflytelsesprosent med 4 minutter som basis for kalkulasjon.
* For at persiennekontrollen skal fungere riktig, må aktiveringstiden kalibreres i henhold til faktisk persiennekjøreavstand. Det er to måter å justere aktiveringstiden på:
  * **Manuell kalibrering:** Kalibrer aktiveringen i henhold til prosedyren nedenfor:
    1. Før kalibrering må eksterne lokale brytere være koblet til persiennekontrollen.
    2. Trykk og hold funksjonsknappen i 3 sekunder og slipp for å gå inn i kalibreringsmodus. Persiennemotoren vil rulle opp i 4 minutter når persiennekontrollen går inn i kalibreringsmodus.
    3. Vent i 4 minutter for at persiennemotoren skal stoppe, trykk deretter "Ned"-knappen for å rulle ned persiennen. (Hvis persiennen har nådd åpen posisjon på mindre enn 4 minutter, kan du trykke "Ned"-knappen for å stoppe motoren. Trykk deretter "Ned" igjen for å rulle ned persiennen.)
    4. Så snart persiennen er helt lukket, trykk "Opp"-knappen. Persiennekontrollen vil registrere tiden det tok for persiennen å rulle fra åpen til lukket som den nye "**lukketid**".
    5. Etter at "Opp"-knappen er trykket i det øyeblikket persiennen er helt lukket, vil persiennen rulle opp mot åpen retning.
    6. Trykk på "Ned"-knappen i det øyeblikket persiennen er helt åpnet. Persiennekontrolleren vil registrere tiden det tok for persiennen å rulle fra lukket til åpen som den nye "**åpentid**".
    7. Persiennekontrolleren vil sende en multinivårapport med sin nåværende verdi, målverdi og/eller varighet til kontrolleren når nivået endres.
  * For eksempel, hvis det tar persiennen 30 sekunder å bevege seg fra "Opp" til "Ned" posisjon, vil dens nye lukketid være 30 sekunder. Etter kalibrering, når "Ned"-knappen trykkes, vil persiennen rulle ned i 30 sekunder.
  * Hvis det tar persiennen 40 sekunder å bevege seg fra "Ned" til "Opp" posisjon, vil dens nye åpentid være 40 sekunder. Etter kalibrering, når "Opp"-knappen trykkes, vil persiennen rulle opp i 40 sekunder.

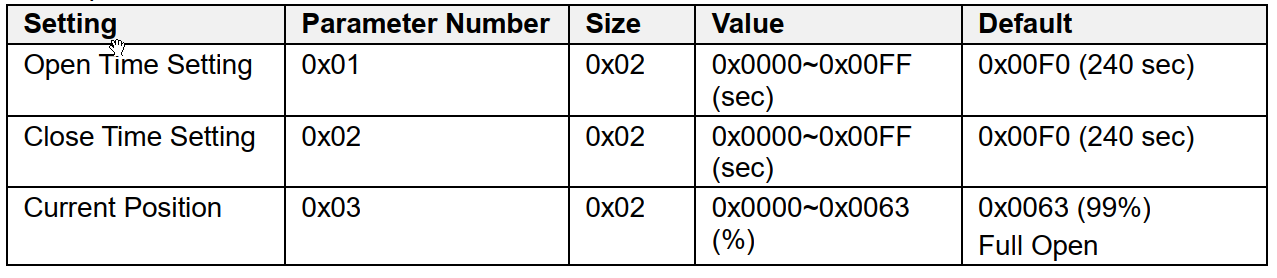

  * **Z-Wave-kommando:** I tillegg til manuell kalibrering kan brukere også justere aktiveringstiden ved å sende kommando fra Z-Wave-kontrolleren med Configuration CC-kommando, ved bruk av følgende parametere:

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FlvwlMY8WIOjQ3MVCW8H6%2F1.png?alt=media&#x26;token=620b57fb-cc28-4e5c-bc80-a4517b4f5e29" alt=""><figcaption></figcaption></figure>

* Parameternummer : 0x01\~0x03
  * For parameter 1 kan brukere sette åpnetiden (fra ned til opp) til en verdi som varierer fra 0 til 255 sekunder.
  * For parameter 2 kan brukere sette lukketiden (fra opp til ned) til en verdi som varierer fra 0 til 255 sekunder.
  * For parameter 3 kan brukere sette nåværende posisjon til en verdi som varierer fra %0 til %99.
* Størrelse: 0x02. Dette feltet brukes til å spesifisere størrelsen på den faktiske verdien.
* Konfigurasjonsverdi : 0x0000\~0x00FF (sekunder)
* Persiennekontrolleren vil starte bevegelse ved mottak av Z-Wave-kommandoen Switch Binary Set eller Switch Multilevel Set, og bevegelsen vil bli utført basert på gjeldende posisjonsinnstilling.

  Eksempel for konfigurasjonsinnstilling:

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fq25jwmnsA0NL7mRCgMtu%2F2.png?alt=media&#x26;token=e7aaa91a-fbc2-4969-be7f-4d249a17f42d" alt=""><figcaption></figcaption></figure>

SWITCH\_MULTILEVEL\_SET: 0x00 (0%)

SCM vil rulle ned (fra opp til ned) i 50 sekunder: (100/100)\*(100-50)

* Aktiveringstiden vil bli tilbakestilt til **4** minutter hver gang persiennekontrollen inkluderes i Z-Wave-nettverk, eller når den tilbakestilles til fabrikkinnstillinger.

{% hint style="warning" %}
Merk:

Persiennekontrollens standard nåværende posisjon er satt til 99% (Fullt åpen). Det anbefales å åpne persiennen helt før kalibrering med Z-Wave-kommando, ellers juster også den nåværende posisjonsinnstillingen med kommando.
{% endhint %}

### ***Z-Wave-informasjon***

**Generisk enhetsklasse:** SWITCH\_MULTILEVEL

**Spesifikk enhetsklasse:** CLASS\_C\_MOTOR\_CONTROL

**Rolletype:** SLAVE\_ALWAYS\_ON

**Støtte / kontroll av kommandoklasser**

**Obligatorisk CC-støtte:**&#x20;

Z-Wave Plus Info CC

Transport Service CC

Security\_2 CC

Supervision CC

Switch Binary (S2)

Switch Multilevel CC, V4 (S2)

Association Group Information CC (S2)

Device Reset Locally CC (S2)

Configuration CC (S2)

Manufacturer Specific CC, V2 (S2)

Power level CC (S2)

Firmware Update Md CC, V4 (S2)

Association CC, V2 (S2)

Version CC, V2 (S2)

Multi Channel Association CC, V3 (S2)

### ***Z-Wave-gruppene (Association Command Class Version 2)***

***Gruppe 1 for "LifeLine": (maksimalt node x 1)***

Switch Multilevel CC, V4 (COMMAND\_CLASS\_SWITCH\_MULTILEVEL)

\#.SWITCH\_MULTILEVEL\_REPORT

Device Reset Locally CC, V4 (COMMAND\_CLASS\_DEVICE\_RESET\_LOCALLY)

* Når SCM endrer posisjon: \[SWITCH\_MULTILEVEL\_REPORT] 4
