# VESTA-158

**TAS-9/TAS-9E**

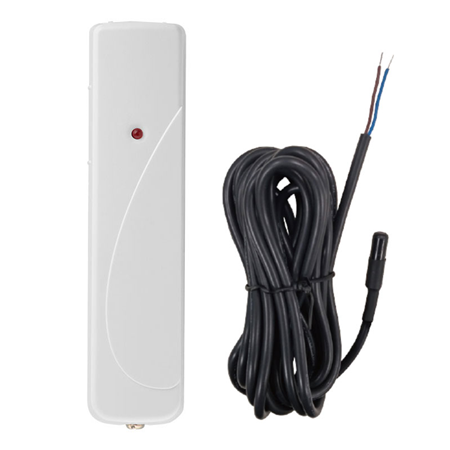

## TEMPERATURSENSOR MED EKSTERN PROBE VESTA

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsC0j9J1MfB8a5ONRIpdl%2Fimage.png?alt=media&#x26;token=b38cfa52-e6b4-4edc-8edd-cbd68beaa334" alt=""><figcaption></figcaption></figure>

TAS-9E er en trådløs temperatursensorenhet. Den sender temperaturstatus til kontrollpanelet hvert 30.–50. minutt og alarmmelding når temperaturen overstiger eller faller under normaldriftsområdet som er satt med DIP-bryteren.

Temperatursensoren inkluderer følgende modeller:

&#x20;**TAS-9:** Temperatursensor med innebygd temperatursensor.

&#x20;**TAS-9E:** Temperatursensor med ekstern temperaturprobe.

## ***Deler Identifikasjon***

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fjd1RDGfsDi0q0bZDt1Ys%2F1.png?alt=media&#x26;token=5ad60c7d-cce1-4ee2-b928-2aa1101b17cc" alt=""><figcaption></figcaption></figure>

Fjern dekselet ved å løsne den nedre festeskruen, innsiden av temperatursensoren vil bli avdekket som vist.

1. **Klemmesats for ekstern temperaturprobe (kun TAS-9E)**

&#x20;       Valgfri klemmesats for å koble til en ekstern temperaturprobe.

2. **Tamperbryter**

&#x20;      Når temperatursensoren er riktig installert, vil sabotasjebryteren bli trykket inn.

&#x20;      A **Sabotasje lukket** signal sendes når sabotasjebryteren er trykket inn.

&#x20;      A **Sabotasje åpen** signal sendes når sabotasjebryteren er sluppet.

3. **Intern LED**

&#x20;       Blinker raskt i 2 sekunder –

&#x20;       Sabotasjebryter lukket/åpnet, Lær/Test-knapp trykket. Blinker hvert 4. sekund – Batteriutslag

&#x20;       LED-en blinker en gang hvert 4. sekund for å indikere lavt batteri og alle funksjoner stoppes. Se **Batteri** for å bytte og gjenopprette temperatursensorens funksjon.

4. **DIP-bryter funksjonsblokk**
5. **Lær-/testknapp**

&#x20;      Trykk på knappen en gang for å sende ut en læringskode sammen med statuskode for å informere kontrollpanelet om temperatursensorens status.

6. **Batterirom**
7. **Kontakt for ekstern temperaturprobe (kun TAS-9E)**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FnfuY5fJ143IkWhQ0DfU2%2F2.png?alt=media&#x26;token=51dd97d5-feef-4797-9a58-b128486fb2b1" alt=""><figcaption></figcaption></figure>

8. **Ekstern temperaturprobe (kun TAS-9E)**
9. **Intern temperaturprobe**

## ***Batteri***

Temperatursensoren bruker ett **CR123 - 3V litiumbatteri**. Bytt alltid batteri med riktig størrelse og spenning.

Når temperatursensoren har lavt batteri, vil et lavt batterisignal bli sendt til kontrollpanelet sammen med vanlige signaloverføringer slik at kontrollpanelet kan vise statusen tilsvarende.

Når batteriet er utladet, blinker LED-en hvert 4. sekund og temperatursensoren stanser alle funksjoner.

### **Batteribytte**

1. Fjern dekselet ved å løsne den nedre festeskruen. Fjern deretter det gamle batteriet.

II. Trykk på sabotasjebryteren eller Lær/Test-knappen noen ganger.

III. Sett et nytt batteri i batterirommet. Vennligst plasser batteriet i riktig polaritet.

IV. Sett dekselet tilbake.

## ***Overvåkning***

* Et overvåkingssignal sendes hvert 30.–50. minutt sammen med gjeldende temperaturavlesning og batteristatus.
* Overvåkingstiden tilbakestilles hver gang et signal sendes. (for eksempel **Sabotasje åpen** signal, **Sabotasje lukket** signal osv.).

## ***Kom i gang***

* Fjern festeskruen og dekselmonteringen
* Sett batteriet inn i batteriholderen og pass på å koble polariteten korrekt.
* Sett kontrollpanelet i læringsmodus. Se kontrollpanelets brukermanual.
* Trykk på Lær/Test-knappen én gang for å sende en læringskode til kontrollpanelet.
* Se brukermanualen for kontrollpanelet for å fullføre innlæringsprosessen.
* For å sjekke rekkevidde, sett kontrollpanelet i Walk Test-modus, plasser enheten på ønsket monteringssted og trykk på Lær/Test-knappen for å sende signal for rekkeviddetest.
* Når du er fornøyd med at temperatursensoren fungerer på det valgte stedet, kan du fortsette med installasjonen.

## ***Installasjon***

Det finnes to måter å montere temperatursensoren på: Selvheftende eller skruefesting.

### **Selvklebende montering**

1. Rengjør overflaten med et egnet avfettingsmiddel.
2. Fjern beskyttelsesdekselet fra den ene siden av dobbeltsidig klebepad og fest den godt på baksiden av enheten.

III. Fjern deretter det andre dekselet og trykk gjenstanden godt på ønsket sted.

{% hint style="warning" %}
Merk:

Ikke bruk klebepad-metoden på en overflate med flassende eller sprukket maling, eller på en ru overflate
{% endhint %}

### **Skruemontering**

Basen har to gjennomslag, hvor plasten er tynnere, for monteringsformål. For å montere temperatursensoren

1. Fjern dekselet og brekk gjennom gjennomslagene på basen

II. Bruk hullene som mal, bor hull i overflaten III. Sett inn pluggene hvis du fester i puss eller mur

IV. Skru basen inn i pluggene, og skru deretter dekselet tilbake på basen.

## ***Drift og alarmaktivering***

* Temperatursensoren kan velges å bruke enten den interne eller eksterne temperaturproben i henhold til DIP-bryterinnstillingen
* DIP-bryterinnstillingene bestemmer også fire temperaturområder for normal drift og terskel for alarmaktivering.
* Et alarmutløsende signal sendes hvis temperaturen stiger over alarmaktiveringsterskelen **i 10 minutter**.
* Et alarmgjenopprettelsessignal sendes hvis temperaturen faller under alarmgjenopprettelsesterskelen **i 4 minutter**.
* Se tabellen nedenfor for mer informasjon:

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiUUqG1lF1macy7dxBP14%2F3.png?alt=media&#x26;token=fcc68d21-72ea-466d-aa1d-4432d3965c3f" alt=""><figcaption></figcaption></figure>

* For å bytte mellom modus, juster enkelt DIP-bryterne i henhold til ønsket innstilling.
