# VESTA-155
DIO-52-B
## DI/DO-modul
### Introduksjon
DIO-52-B er en DI/DO-modul som integrerer kablede enheter i trådløse nettverk for å skape automatiserte responser og forbedrer sikkerhet og bekvemmelighet.
DI/DO-modulen har innebygde digitale inngangs- og digitale utgangsterminaler. Den kan kobles til en enkelt sensor, bryter eller enhet for å motta av/på-kommando fra kontrollpanelet via DO, og returnere gjeldende status via DI til panelet.
DIO-52-B kan også kobles til separate enheter. Med hjemmautomatiseringsreglene i panelet kan enheten koblet til DI-punktet bli utløser for hendelser, og DO-punktet bli responder for hendelser. Når «Input Follower Mode» er valgt i kontrollpanelet, er DO-terminalen koblet til DI-terminalen, og DO-terminalens enhet vil bli aktivert av DI-terminalens utløser.
**Topplokk** **Base**
### **Deler Identifikasjon**
1. **Testknapp**
Trykk en gang for å sende en innlæringskode til kontrollpanelet.
2. **LED-indikator**
LED-indikatoren lyser under følgende forhold:
1. Blinker 6 ganger: Når inngangsterminalen er utløst eller når bryteren sender et signal.
2. Blinker 3 ganger: Når utgangsterminalen er utløst.
3. Blynk en gang hvert 4. sekund: Batteriene er ekstremt lave og må byttes.
3. **Batterirom**
4. **Strømterminal**
5. **Digital inngang (DI)-terminal**
6. **Digital utgang (DO)-terminal**
Når du kobler ledning til hver terminal, bruk en liten Phillips-skrutrekker for å skru inn/ut terminalen. Unngå å bruke en flat skrutrekker, som kan forårsake riper.
7. **Monteringshull**
8. **Avlastningsklemmer**
Klemmene brukes for å sikre ledningene og gi strekkavlastning for å beskytte ledningene mot metallskjær.
9. **Ledningshull**
### Funksjoner
#### ***Strømforsyning***
* **AC-strøm og batteri**
* DIO-52-B kan drives av en to-leders 5–12V DC-adapter når den er koblet til strømterminalen, eller den kan drives av tre CR123 litiumbatterier.
* Når strømterminalen og batteriene begge er i bruk, vil DIO-52-B kun få strøm gjennom adapteren.
* **Lavt batteri-deteksjon**
* DIO-52-B har funksjon for deteksjon av lavt batteri. Når batterispenningen er lav, vil DIO-52-B sende et lavt batterisignal for å varsle brukeren. Når batteriene skal skiftes, etter å ha fjernet de gamle batteriene, trykk Test-knappen to ganger for å fullstendig utlade før du setter inn nye batterier.
#### ***Overvåkning***
DIO-52-B vil regelmessig sende et tilsynssignal hvert 30. til 50. minutt for å rapportere sin tilstand.
#### ***Kom i gang***
1. Sett inn batterier eller koble til den to-ledede 5–12V DC-adapteren for å slå på DIO-52-B.
2. Sett kontrollpanelet i lære-modus, se kontrollpanelets manual for detaljer.
3. Trykk testknappen en gang, LED-en vil blinke 6 ganger.
4. Hvis kontrollpanelet mottar signalet, vil det vise informasjonen tilsvarende; se kontrollpanelets manual for å fullføre innlæringsprosessen.
{% hint style="info" %}
Når den er lært inn i kontrollpanelet, vil DIO-52-B bli gjenkjent som 2 separate enheter (DI & DO), og opptar 2 soner i panelet.
{% endhint %}
#### ***Gå-test***
* Etter at DIO-52-B er lært inn, sett kontrollpanelet i (**Gå-test**) modus, hold DI/DO-modulen på ønsket sted, og trykk Test-knappen for å sende testsignal til kontrollpanelet. Hvis kontrollpanelet er innenfor DIO-52-Bs signalområde, vil panelet vise DI\&DO-informasjon tilsvarende.
* Fortsett med montering og installasjon når du er fornøyd med at DI/DO-modulen fungerer korrekt på ønsket sted.
#### ***Driftsmodus***

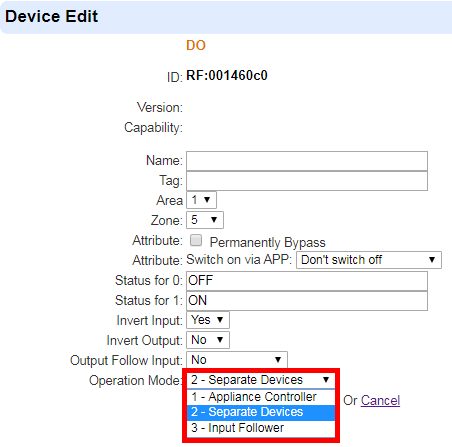

DI/DO-modulen kan operere i henhold til forskjellige moduser valgt på kontrollpanelets nettside, eller SmartHomeSec-serveren. Vennligst velg modus i **DO-enhetsredigering** siden.
| **Kontrollpanelets nettside** | **SmartHomeSec** |
| ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| | |
* **Apparatstyring:**
Når DIO-52-B brukes til apparatstyring, er inngangs- og utgangsterminalene koblet til samme enhet, f.eks. en vannventil.
Utgangsterminalen brukes til å motta av/på-signal fra kontrollpanelet for å slå på/av den tilkoblede enheten, mens inngangsterminalen brukes til å sende gjeldende status for den tilkoblede enheten til panelet.
Når modusen «Appliance Control» er valgt, kan du fjernstyre å slå av/på den tilkoblede enheten fra kontrollpanelets nettside eller ***SmartHomeSe***c-serveren, men innstillingen om utgang følger inngang i DO vil bli deaktivert. Du kan programmere hjemmautomatiseringsregler, scener på panelets nettside eller ***SmartHomeSe***c-serveren for å integrere enheten koblet til DIO-52-B med andre enheter i kontrollpanelet.
Eksempel på DI/DO-praksis for apparatstyring:
* **Separate enheter:**
I denne modusen er inngangs- og utgangsterminalene på DIO-52-B koblet til separate enheter. Inngangsterminalen brukes til å overvåke aktivering av den tilkoblede enheten og sende utløsersignal til kontrollpanelet. Utgangsterminalen brukes til å motta av/på-signal fra kontrollpanelet for å slå på/av den tilkoblede enheten.
Når DIO-52-B arbeider i denne modusen, er innstillingen om at utgang følger inngang i DO deaktivert. Brukere kan programmere hjemmautomatiseringsregler, scener på panelets nettside eller ***SmartHomeSec*** Server for å gjøre DI-punktet til utløser for hendelser, og DO-punktet til responder for hendelser.
Eksempel på DI/DO-praksis for separate enheter:
DI-inngangsterminalen er koblet til en lekkasjesensor for vann, og DO-utgangen er koblet til en vannventil. Ved å sette en hjemmautomatiseringsregel på SHS, vil panelet automatisk slå av vannventilen når lekkasjesensoren utløses.
| **DI-innstillinger** | **DO-innstillinger** |
| ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| | |
| **Home Automation-regel** |
| ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| |
* **Input Follower:**
I denne modusen er inngangs- og utgangsterminalene til DIO-52-B koblet til separate enheter. Utgangsterminalens enhet er sammenkoblet med inngangsterminalens enhet.
Når enhet koblet til inngangsterminalen utløses, vil enheten koblet til utgangsterminalen aktiveres i henhold til innstillingen Output Follow Input. Se følgende seksjon for mer informasjon ***DI- og DO-innstillinger*** for detaljer.
Etter at modusen «Input Follower» er valgt, vil funksjonen Home Automation Rule & Apply Scene på ***SmartHomeSec*** Server bli deaktivert. Du må programmere **Output Follow Input** innstillingen på DO Device Edit-siden, slik at enheten på utgangsterminalen vil bli aktivert i samsvar med utløseren fra inngangsterminalen.
Eksempel på DI/DO-praksis for Input Follower:
Etter å ha valgt «Input Follower»-modus på DO-enhetsredigeringssiden, velg «Latch» for innstillingen Output Follow Input. Utgangsterminalens enhet vil bli aktivert umiddelbart når inngangsterminalens enhet utløses.
### ***DI- og DO-innstillinger***
#### **Utgangsterminal (DO):**
Programmer DO-innstillingene i **DO-enhetsredigering** side på panelets nettside eller ***SmartHomeSec*** server.
| **Kontrollpanelets nettside** | **SmartHomeSec** |
| ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| | |
*Slå på via APP*:
* **Gjør ingenting** – DO-utgangsenheten kan ikke slås på via APP.
* **Ikke slå av** - DO-utgangsenheten vil ikke slå seg av etter å ha blitt slått på via APP.
* **Slå av etter 1–240 sek/5–30 min** – Etter å ha blitt slått på via APP i den valgte tiden, vil DO-utgangsenheten slå seg av.
*Status for 0*: Skriv inn beskrivelse av Status 0 for utgangsterminalen.
*Status for 1*: Skriv inn beskrivelse av Status 1 for utgangsterminalen.
*Invert Input:* Velg for å endre rekkefølgen på Status 0 og Status 1 for DI-inngang. Når «Yes» er valgt, vil rekkefølgen på Status 0 og Status 1 for DI-inngang bli endret.
*Invert Output*: Velg for å endre rekkefølgen på Status 0 og Status 1 for DO-utgang. Når «Yes» er valgt, vil rekkefølgen på Status 0 og Status 1 for DO-utgang bli endret.
*Output Follow Input:* Denne funksjonen er tilgjengelig bare når driftsmodus "3-Input Follower" er valgt.
* **Nei** - Når enheten på inngangsterminalen utløses, vil ikke enheten på utgangsterminalen bli aktivert.
* **Latch (hold)** - Utgangsterminalens enhet vil bli aktivert umiddelbart når inngangsterminalens enhet utløses.
* **På i 10–240 sek/5–30 min** - Når enheten på inngangsterminalen utløses, vil enheten på utgangsterminalen bli aktivert i en angitt varighet.
*Driftsmodus:* Velg driftsmodus for DIO-52-B. Se forrige seksjon for detaljer.
#### **Inngangsterminal (DI):**

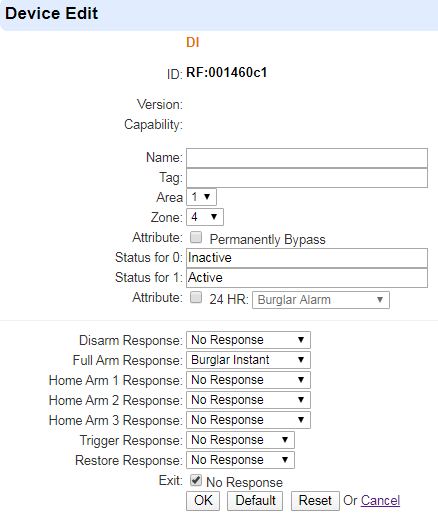

Programmer DI-innstillingene i **DI-enhetsredigering** side på panelets nettside eller SmartHomeSec-server.
| **Kontrollpanelets nettside** | **SmartHomeSec** **Server** |
| ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| | |
*Status for 0*: Skriv inn beskrivelse av Status 0 for inngangsterminalen.
*Status for 1:* Skriv inn beskrivelse av Status 1 for inngangsterminalen.
### Installasjon
DIO-52-B kan monteres på en flat overflate eller på veggen. Etter at du har fullført gåtesten og er fornøyd med at enheten kan kommunisere med kontrollpanelet på valgt sted, fortsett med installasjonen.
1. Koble fra hovedstrømforsyningen.
2. Løsne den nederste festeskruen og fjern toppdekselet på DIO-52-B.
3. Bruk hullene i basen til å merke monteringsstedet på veggen.
4. Bore hull på det merkede stedet og sett inn veggplugger om nødvendig, skru basen fast på monteringsstedet.
5. Sett tilbake toppdekselet og stram den nederste festeskruen.
|
|
* **Apparatstyring:**
Når DIO-52-B brukes til apparatstyring, er inngangs- og utgangsterminalene koblet til samme enhet, f.eks. en vannventil.
Utgangsterminalen brukes til å motta av/på-signal fra kontrollpanelet for å slå på/av den tilkoblede enheten, mens inngangsterminalen brukes til å sende gjeldende status for den tilkoblede enheten til panelet.
Når modusen «Appliance Control» er valgt, kan du fjernstyre å slå av/på den tilkoblede enheten fra kontrollpanelets nettside eller ***SmartHomeSe***c-serveren, men innstillingen om utgang følger inngang i DO vil bli deaktivert. Du kan programmere hjemmautomatiseringsregler, scener på panelets nettside eller ***SmartHomeSe***c-serveren for å integrere enheten koblet til DIO-52-B med andre enheter i kontrollpanelet.
|
|
| **Home Automation-regel** |
| ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
|
|
* **Input Follower:**
I denne modusen er inngangs- og utgangsterminalene til DIO-52-B koblet til separate enheter. Utgangsterminalens enhet er sammenkoblet med inngangsterminalens enhet.
Når enhet koblet til inngangsterminalen utløses, vil enheten koblet til utgangsterminalen aktiveres i henhold til innstillingen Output Follow Input. Se følgende seksjon for mer informasjon ***DI- og DO-innstillinger*** for detaljer.
Etter at modusen «Input Follower» er valgt, vil funksjonen Home Automation Rule & Apply Scene på ***SmartHomeSec*** Server bli deaktivert. Du må programmere **Output Follow Input** innstillingen på DO Device Edit-siden, slik at enheten på utgangsterminalen vil bli aktivert i samsvar med utløseren fra inngangsterminalen.
Eksempel på DI/DO-praksis for Input Follower:
Etter å ha valgt «Input Follower»-modus på DO-enhetsredigeringssiden, velg «Latch» for innstillingen Output Follow Input. Utgangsterminalens enhet vil bli aktivert umiddelbart når inngangsterminalens enhet utløses.
|
|
*Slå på via APP*:
* **Gjør ingenting** – DO-utgangsenheten kan ikke slås på via APP.
* **Ikke slå av** - DO-utgangsenheten vil ikke slå seg av etter å ha blitt slått på via APP.
* **Slå av etter 1–240 sek/5–30 min** – Etter å ha blitt slått på via APP i den valgte tiden, vil DO-utgangsenheten slå seg av.
*Status for 0*: Skriv inn beskrivelse av Status 0 for utgangsterminalen.
*Status for 1*: Skriv inn beskrivelse av Status 1 for utgangsterminalen.
*Invert Input:* Velg for å endre rekkefølgen på Status 0 og Status 1 for DI-inngang. Når «Yes» er valgt, vil rekkefølgen på Status 0 og Status 1 for DI-inngang bli endret.
*Invert Output*: Velg for å endre rekkefølgen på Status 0 og Status 1 for DO-utgang. Når «Yes» er valgt, vil rekkefølgen på Status 0 og Status 1 for DO-utgang bli endret.
*Output Follow Input:* Denne funksjonen er tilgjengelig bare når driftsmodus "3-Input Follower" er valgt.
* **Nei** - Når enheten på inngangsterminalen utløses, vil ikke enheten på utgangsterminalen bli aktivert.
* **Latch (hold)** - Utgangsterminalens enhet vil bli aktivert umiddelbart når inngangsterminalens enhet utløses.
* **På i 10–240 sek/5–30 min** - Når enheten på inngangsterminalen utløses, vil enheten på utgangsterminalen bli aktivert i en angitt varighet.
*Driftsmodus:* Velg driftsmodus for DIO-52-B. Se forrige seksjon for detaljer.
#### **Inngangsterminal (DI):**
Programmer DI-innstillingene i **DI-enhetsredigering** side på panelets nettside eller SmartHomeSec-server.
| **Kontrollpanelets nettside** | **SmartHomeSec** **Server** |
| ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
|
|
|
*Status for 0*: Skriv inn beskrivelse av Status 0 for inngangsterminalen.
*Status for 1:* Skriv inn beskrivelse av Status 1 for inngangsterminalen.
### Installasjon
DIO-52-B kan monteres på en flat overflate eller på veggen. Etter at du har fullført gåtesten og er fornøyd med at enheten kan kommunisere med kontrollpanelet på valgt sted, fortsett med installasjonen.
1. Koble fra hovedstrømforsyningen.
2. Løsne den nederste festeskruen og fjern toppdekselet på DIO-52-B.
3. Bruk hullene i basen til å merke monteringsstedet på veggen.
4. Bore hull på det merkede stedet og sett inn veggplugger om nødvendig, skru basen fast på monteringsstedet.
5. Sett tilbake toppdekselet og stram den nederste festeskruen.
