# VESTA-151

**IRMP-23-F1**

## VESTA dobbeltteknologi radio-detektor

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FcSA1OwCO4bwyP5bqkxE3%2Fimage.png?alt=media&#x26;token=da10b02e-5017-4ff9-9c19-0775f646e3d6" alt=""><figcaption></figcaption></figure>

IRM-23-seriens bevegelsessensor er utstyrt med både PIR- og mikrobølgedeteksjonsteknologi. Kombinasjonen av to deteksjonsmetoder forbedrer bevegelsessensorens deteksjonsnøyaktighet og reduserer falske alarmer, ved å bruke PIR som initial deteksjon og mikrobølge som bekreftelse før aktiveringssignalet faktisk sendes.

Bevegelsessensoren finnes i flere modeller med ulike batterier, sabotasje-bryter og kjæledyrimmunitetskombinasjoner. Identifiser funksjonene til din modell i tabellen før du går videre med resten av denne håndboken.

PIR er designet for å gi en typisk deteksjonsrekkevidde på 12 meter når den er montert 2 meter over bakken.

De kjæledyrimmune modellene i IRM-23-serien PIR-sensor støtter kjæledyrimmunitetsfunksjonen og vil ikke detektere kjæledyr opptil 27 kg innen en rekkevidde på 7 meter for å minimere falske alarmer.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F9hEWToCZOOCvxI5tkjwA%2Fimage.png?alt=media&#x26;token=899e0e00-1f8e-48f5-80d8-8a74f506594f" alt=""><figcaption></figcaption></figure>

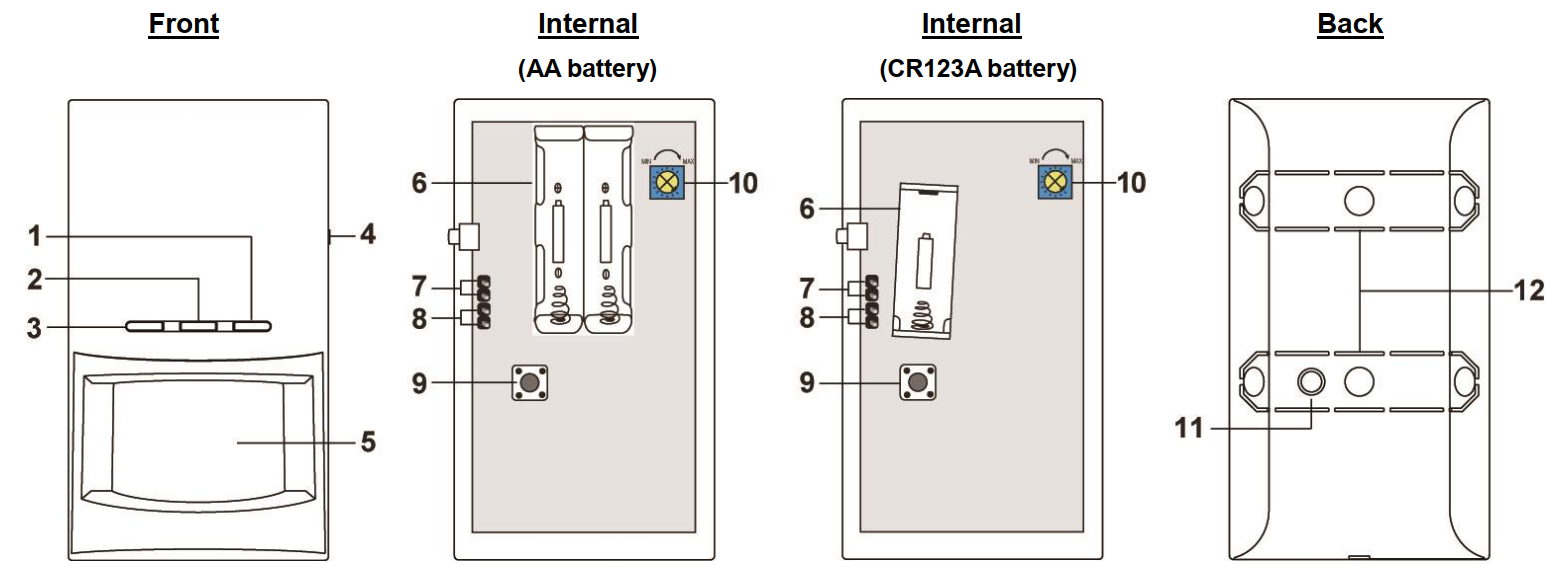

## Deler Identifikasjon

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FOCbAXTGe1X6eT4stcObj%2Fimage.png?alt=media&#x26;token=1117e38e-c7f8-4c41-877b-cd8a07963fcf" alt=""><figcaption></figcaption></figure>

### 1. Sender-LED (rød)

LED-en lyser kort når:

* Lær/Test-knappen er trykket.
* Sabotasje-bryteren utløses eller tilbakestilles.
* Bevegelse oppdages i testmodus
* Bevegelse oppdages ved lavt batteri eller åpen sabotasje under normal drift. Når bevegelsessensorens batteri er utladet, blinker LED-en hvert 4. sekund.

2. **Mikrobølge-deteksjons-LED (blå)**

LED-en lyser kort når mikrobølge-deteksjon utløses i testmodus eller mikrobølgetestmodus

3. **IR-deteksjons-LED (grønn)**

LED-en lyser kort når IR-deteksjon utløses i testmodus.

### 4. Lær/Test-knapp&#x20;

### 5. Sensorslinse

### &#x20;6. Batterirom

### &#x20;7. Overvåkings aktivere/deaktivere jumperbryter (JP2)

* Når satt til **PÅ**, er overvåking deaktivert. **(Fabrikkstandard for 433AM-modellen)**
* Når satt til **AV**, er overvåking aktivert. **(Fabrikkstandard for 868WF-modellen)**

**(868FM- og F1-modellene har ikke JP2-jumper; overvåking er alltid aktivert)**

### 8. Mikrobølgetest aktivere/deaktivere jumperbryter (JP3)

* Når jumperen er satt til **PÅ**, er bevegelsessensoren i mikrobølgetestmodus (se vennligst **Mikrobølgetestmodus**)
* Når jumperen er satt til **AV**, er mikrobølgetestmodus deaktivert. **(Fabrikkinnstilling)**

### 9. Sabotasje-bryter&#x20;

### 10. Mikrobølge rekkeviddebryter

Rekkeviddeskalaen vises til høyre med pilen som peker på gjeldende følsomhetsnivå:

* Å dreie i **med klokken** øker deteksjonsrekkevidden (maksimalt 20 meter)
* Å dreie i **mot klokken** reduserer deteksjonsrekkevidden (minst 3\~5 meter) - **Fabrikkstandard**: er satt til middels, omtrent 10 meter.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FU5jmjQQoZ2KfzIP2Wwnd%2F3.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

### 11. Sabotasje-åpning

**IRM-23A**: Sabotasje-bryteren er trykket mot innsiden av bakdekselet

**IRM-23B**: Sabotasje-bryteren stikker ut fra hullet i bakdekselet

### **12. Avbrytelsesområde**

## Funksjoner

### Bevegelsesdeteksjon

* Bevegelsessensoren har innebygd PIR-sensor og mikrobølge-sender. Bevegelsesdeteksjon utføres av PIR-sensoren under normal drift. Når PIR-sensoren oppdager bevegelse, aktiveres mikrobølge-senderen for å verifisere bevegelsesdeteksjonen. Hvis både PIR og mikrobølge bekrefter bevegelse, vil bevegelsessensoren sende et deteksjonssignal.
* Deteksjonssignal sendes kun når både PIR og mikrobølge oppdager bevegelse.
* Justér mikrobølge rekkeviddebryterinnstillingen for å finjustere mikrobølge-senderen og den totale deteksjonsrekkevidden.
* Når mikrobølge rekkeviddebryter er satt til maksimum, har bevegelsessensoren en omtrentlig rekkevidde på 12 meter når den er montert i 1,9\~2 m høyde.
* Når mikrobølge rekkeviddebryter er satt til minimum, har bevegelsessensoren en omtrentlig rekkevidde på 3\~5 meter når den er montert i 1,9\~2 m høyde.

### Søvn-timer

Etter å ha sendt et oppdaget bevegelsessignal, vil bevegelsessensoren ikke sende på nytt i en 1-minutts hvileperiode. Ytterligere bevegelse oppdaget i hvileperioden vil tilbakestille hviletiden til 1 minutt. På denne måten vil kontinuerlig bevegelse foran sensoren ikke unødvendig tømme batteriet.

### Testmodus

Bevegelsessensoren kan settes i testmodus ved å trykke på Lær/Test-knappen. Testmodus varer i 3 minutter og vil tilbakestilles til 3 minutter ved ethvert trykk på Lær/Test-knappen. Når den er i testmodus, er hviletimeren deaktivert og LED-ene vil lyse når bevegelsessensoren oppdager bevegelse for å varsle brukeren.

Bruk testmodus for å bestemme deteksjonsdekningen til bevegelsessensoren ved installasjon.

### Mikrobølgetestmodus

Mikrobølgetestmodusen er kun for test av mikrobølge-rekkevidde. Bruk JP3-jumperen for å aktivere mikrobølgetestmodus. Når bevegelsessensoren er i mikrobølgetestmodus, er PIR-deteksjon deaktivert, og mikrobølge-senderen vil aktiveres for gjentatte sendinger av mikrobølgesignal for bevegelsesdeteksjon. Når bevegelse oppdages i mikrobølgetestmodus, vil den blå mikrobølge-LED-en lyse kort for å indikere dette.

Bruk mikrobølgetestmodus for å bestemme mikrobølge-rekkevidden og juster rekkevidden med mikrobølge rekkeviddebryter om nødvendig. Sørg for å deaktivere mikrobølgetestmodus etter at testingen er fullført ved å sette JP3-jumperen til AV og returnere bevegelsessensoren til normal drift.

### Batteri

* Bevegelsessensoren bruker forskjellige batterier avhengig av sensormodell.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Flzx2r8hgkZkZk3mPBQXu%2Fimage.png?alt=media&#x26;token=a33204e4-5d6d-4ed4-bb1b-d913f993a3eb" alt=""><figcaption></figcaption></figure>

* Bevegelsessensoren har funksjon for lavt batterinivådeteksjon; når lav batterispenning oppdages, vil et lavt-batteri-signal bli sendt til kontrollpanelet sammen med vanlige signaloverføringer (f.eks. sending av tilsynssignal når overvåking er aktivert).
* Hvis overvåking er deaktivert, sendes lavt-batteri-statusen til kontrollpanelet hver 12. time.
* Hvis batteriet ikke byttes etter at lavt batteri er oppdaget og batteriet blir helt utladet, vil bevegelsessensoren slutte all drift. Den røde LED-en vil blinke hvert 4. sekund for å indikere dette.
* Når du bytter batterier, etter å ha fjernet de gamle batteriene, trykk på sabotasje-bryteren eller Lær/Test et par ganger for å fullstendig utlade før du setter inn nye batterier.

### Overvåkning

Hvis aktivert, vil bevegelsessensoren sende et tilsynssignal én gang hvert 30. til 50. minutt

Hvis kontrollpanelet ikke mottar tilsynssignalene sendt fra en bestemt bevegelsessensor innen en forhåndsinnstilt tid, vil kontrollpanelet avgjøre at den aktuelle sensoren er ute av drift.

### Tamperbryter

Sabotasje-bryteren på bevegelsessensoren fungerer forskjellig avhengig av sensormodell.

* **IRM(P)-23A-serien:** Sabotasje-bryteren er i normal posisjon (sabotasje lukket) når fjæren er komprimert mot innsiden av bakdekselet. Sabotasjebrudd oppstår når dekselet fjernes fra basen og frigjør sabotasje-bryteren.
* **IRM(P)-23B-serien** Sabotasje-bryteren stikker ut fra hullet i bakdekselet og er i normal driftsposisjon når bevegelsessensoren er riktig montert og sabotasje-bryteren er trykket mot monteringsstedet. Sabotasjebrudd oppstår når enheten fjernes fra monteringsflaten og frigjør sabotasje-bryteren.
* **Avbrytelsesområder**

Bevegelsessensorens bakdeksel har 2 utsparrede **utbrytelsesområder**. Når enheten er riktig installert, hvis en inntrenger med makt fjerner bevegelsessensoren fra monteringsstedet, vil avbrytelsesområdene bryte av fra bakdekselet og forbli festet til monteringsflaten mens hoveddelen av enheten fjernes, og aktivere sabotasje-bryteren.

## Læring og installasjon

### Kom i gang

1. Plasser og sett inn batteriet i henhold til polaritet.
2. Den røde sender-LED-en begynner å blinke i 30 sekunder for å indikere at bevegelsessensoren varmes opp. I løpet av oppvarmingsperioden vil ikke bevegelsessensoren være aktivert. Det anbefales at du holder deg unna deteksjonsområdet i denne tiden. Etter oppvarmingsperioden slukker den røde LED-en og bevegelsessensoren går inn i normal drift.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8boAtkLkYVCKRpmpiUvn%2F4.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

3. Sett kontrollpanelet i læringsmodus; se kontrollpanelets manual for detaljer.
4. Trykk på Lær/Test-knappen for å sende signal til panelet.
5. Hvis panelet mottar signal fra bevegelsessensoren, vil det vise sensorinfo deretter. Se kontrollpanelet ditt for å fullføre innlæringsprosessen.
6. Etter at bevegelsessensoren er innlært, sett kontrollpanelet i «Walk Test»-modus; hold sensoren på ønsket sted, og trykk på testbryteren for å bekrefte om dette stedet er innenfor kontrollpanelets signalrekkevidde.
7. Når du er fornøyd med valgt plassering, kan du fortsette med installasjonen.

### Monteringsmetode

* Bevegelsessensoren er designet for å monteres enten på en flat flate eller i et hjørne med medfølgende festeskruer og plugger.
* Basen har innslagspunkter, hvor plasten er tynnere, for monteringsformål. To innslagspunkter er plassert på baksiden for flatefeste og fire innslagspunkter på sidene for hjørnefeste.

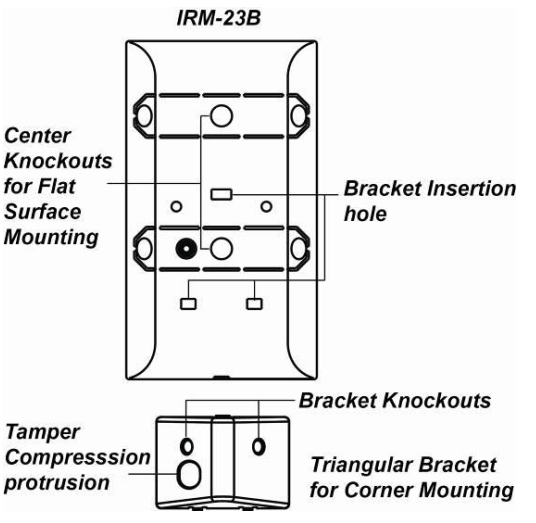

* For IRM-23B hjørnemontering leveres et trekantet beslag for å legge til bak-sabotasje-beskyttelse. Beslaget inkluderer også to innslagspunkter for montering på veggen.
* For IRM-23B flatemontering leveres et valgfritt roterende beslag for å la brukere justere deteksjonsrekkevidden. Med det roterende beslaget kan IRM-23 roteres 80 grader horisontalt og 70 grader vertikalt for å gi optimal dekning.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F4nTLw1Rrtz48EU14Ifni%2Fimage.png?alt=media&#x26;token=0f342a1e-faac-48cb-bc20-b6ebf22c0257" alt=""><figcaption></figcaption></figure>

* **Hjørnemontering for IRM-23A:**
  1. Løsne bunnfeste-skrue ved å koble fra base- og dekselmonteringen med en skrutrekker.
  2. Bryt gjennom de fire hjørneløsnepunktene.
  3. Bruk de fire hullene som mal og bor hull i overflaten i hjørnet.
  4. Sett inn veggpluggene.
  5. Skru basen inn i veggpluggene.
  6. &#x20;VI. Fest basen på dekselet.
  7. VII. Stram bunnfeste-skrue.
* **Hjørnemontering for IRM-23B:**
  1. Bryt gjennom innslagspunktene på **det trekantede beslaget**.
  2. Bruk de to hullene som mal og bor hull i overflaten i hjørnet. III. Sett inn veggpluggene
  3. Skru beslaget inn i veggpluggene
  4. Finn **innsettingshull for beslag** og plasser hullene på **innsettingskroker for beslag**. Å feste sensoren på beslaget skal presse sabotasje-bryteren mot **sabotasje-kompresjonsutstikkeren** på beslaget.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3fGT3rlEZpihnFmMNXH6%2F6.jpeg?alt=media" alt=""><figcaption><p><strong>Nederste festeskrue</strong></p></figcaption></figure>

* **Flatefeste:**
  1. Løsne bunnfeste-skrue ved å koble fra base- og dekselmonteringen med en skrutrekker.
  2. Bryt gjennom innslagspunktene på innsiden av basen.
  3. Bruk hullene som mal og bor hull i overflaten.
  4. Sett inn veggpluggene hvis du fester den i puss eller murstein.
  5. &#x20;V. Skru basen inn i veggpluggene. VI. Fest basen på dekselet.
  6. VII. Stram bunnfeste-skrue.
* **Flatemontering med roterende beslag (tilleggsutstyr, selges separat) for IRM-23B:** Det roterende beslaget kan monteres på veggen med de medfølgende skruene. I. Skru det roterende beslaget inn i veggen.
  1. Sett de 3 krokene på den roterende braketten inn i de 3 hullene i basen i henhold.
  2. Rotér braketten for riktig deteksjonsområde og stram festeskruen.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FExwn8WGLtsPdQe9SrYUm%2F7.png?alt=media" alt=""><figcaption></figcaption></figure>

### Installasjon

* Bestem hvor bevegelsessensoren skal plasseres, og om den skal monteres i hjørne eller på flate.
* Etter at installasjonsstedet er valgt, følg trinnene beskrevet ovenfor for å montere bevegelsessensoren.
* Trykk på testbryteren for å gå inn i testmodus. Gå rundt det beskyttede området og merk når LED-en lyser, og kontroller at deteksjonsdekningen er tilstrekkelig.
* Når deteksjonsdekningen er funnet tilfredsstillende, er installasjonen nå fullført.

### Installasjonsanbefalinger

Bevegelsessensoren bør monteres i 1,9 m\~2,0 m for optimal ytelse. Den har en maksimal rekkevidde på 12 meter når mikrobølgesensoren er satt til maksimal rekkevidde og montert i 2 meters høyde. De kjæledyrimmune modellene oppdager ikke kjæledyr opptil 27 kg innen 7 meters rekkevidde for å minimere falske alarmer.

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZRVruqW1efPU9sOi1FBC%2F8.jpeg?alt=media)

{% hint style="danger" %}
*VIKTIG MERKNAD*

* For best mulig ytelse, husk å justere høyden på bevegelsessensoren i henhold til høyden på det høyeste dyret i huset. Høyere dyr krever at sensoren monteres høyere for å oppnå kjæledyrimmunitet.

* Når du bestemmer høyden for sensorens monteringssted, husk å ta hensyn til eventuelle blinde soner. Den blinde sonen under sensoren øker proporsjonalt med monteringshøyden.

* Vær oppmerksom på at ytelsen påvirkes av eksterne faktorer, som høyden på detektert objekt, ønsket deteksjonsrekkevidde, installasjonsområde osv. Den foreslåtte monteringshøyden kan justeres i henhold til faktiske installasjonsforhold.

* Når IRM-23 er montert med roterende beslag, vil den ikke ha det vanlige deteksjonsområdet (som i diagrammet ovenfor), eller den typiske kjæledyrimmunrekkevidden.
  {% endhint %}

* **Det anbefales å installere bevegelsessensoren på følgende steder**
  * Monter der dyrene ikke kan nå deteksjonsområdet ved å klatre på møbler eller andre gjenstander.
  * Unngå å rette sensoren mot trapper hvor dyrene kan klatre opp.
  * Monter på et sted slik at en inntrenger normalt vil bevege seg på tvers av sensorens synsfelt.
  * Monter i et hjørne for å gi det bredeste synsfeltet.
  * Monter der synsfeltet ikke vil bli hindret, f.eks. av gardiner, pynteting osv.

* **Begrensninger**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FKnWhhnlZlsUJz1AT8nyV%2Fimage.png?alt=media&#x26;token=663ec1c3-c26f-49c8-9295-eb8299b08c16" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyqMMI8QcihnjMFyaisIO%2Fimage.png?alt=media&#x26;token=88706015-e4c2-4257-be23-7b844c5b92cb" alt=""><figcaption></figcaption></figure>
