# VESTA-140

**PRL-8-ZW-AC**

## **Z-Wave relékontroller**&#x20;

<figure><img src="/files/3265c7c709f1f026a0ba75bd9614c73e56954152" alt=""><figcaption></figcaption></figure>

## **Introduksjon**

PRL-8-ZW-AC er en Z-Wave relékontroller som kan kobles til kablede enheter og settes til enten normalt åpen (N.O.) eller normalt lukket (N.C.) tilstand. Etter å ha blitt lagt til Z-Wave-nettverket, kan relékontrolleren styres via Z-Wave-nettverket for å aktivere tilkoblede enheter. Z-Wave er en trådløs kommunikasjonsprotokoll som bruker en lavenergi RF-radio. Z-Wave relékontrolleren gir tilgang til “S2 Unauthenticated”-klassen.

**Deler Identifikasjon**

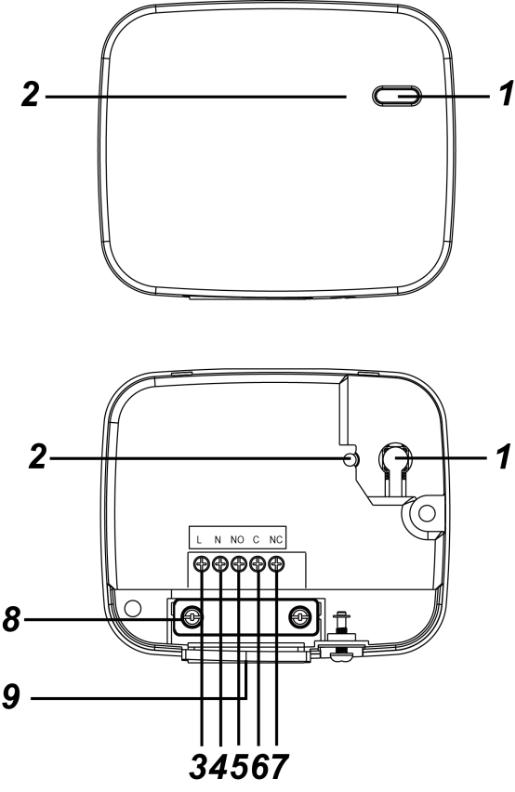

<div align="center" data-full-width="false"><img src="/files/dd04c9b2c164839e466db7d8d4a98bc90aab56ae" alt=""></div>

1. **Funksjonsknapp**

Trykk på knappen 3 ganger innen 1,5 sekunder for å sende en læringskode.

Trykk og hold knappen i 10 sekunder for å tilbakestille til fabrikkinnstillinger.

Trykk på knappen for å slå reléet PÅ/AV.

2. **LED-indikator (rød)**

LED-indikatoren brukes for å angi reléstatus:

* LED på: Relé på
* LED av: Relé av

{% hint style="info" %}
[**Tilslutningsterminaler**](#user-content-fn-1)[^1]

Koble ledningen inn i terminalen, stram skruen for å lukke klemmens holder og holde ledningen på plass. Skru ut for å åpne klemmen for å fjerne ledningen som er koblet til terminalen.
{% endhint %}

3. **Linje (AC-inngang)**
4. **Nøytral**
5. **NO**                                                                                                                                                                                     For normalt åpen tilkobling med enheten.
6. **Vanlig**
7. **NC**                                                                                                                                                                                               For normalt lukket tilkobling med enheten&#x20;
8. **Avlastningsklemme**                                                                                                                                                         Klemmen brukes til å sikre ledningene og gi strekkavlastning for å beskytte ledningene mot metallskjæringen.
9. &#x20;**Ledningskrok**                                                                                                                                                               Ledningskroken brukes til å holde orden på ledningene.

## **Spesifikasjon**

* Strømforsyning (ekstern strøm): 100–240 VAC
* Reléutgang: Potensialfri SPDT-relé, Maksimal driftsbelastning: 10A (resistiv) ved 24VDC eller 240VAC
* Flettet ledning: 14 \~ 22 AWG
* Driftstemperatur: -10°C til 45°C (14°F til 113°F)
* Fuktighet: Opptil 85 % uten kondens
* Dimensjon: 86mm x 72mm x 29mm

<div align="left" data-full-width="false"><figure><img src="/files/2d41cc78996e52ce537276b99bbee43505f7fca6" alt="dsfsfs" width="52"><figcaption><p><strong>INSTALLASJONSMILJØ</strong></p></figcaption></figure></div>

* Relécontrolleren bør installeres innendørs på et tørt sted.
* Det anbefales å installere enheten i en brannbestandig plastboks.
* Ikke installer enheten i en metallboks for optimalisering av Z-Wave-rekkevidde.

<div align="left"><figure><img src="/files/42026ef3c17411c0f6be3195e127616f314f8ae3" alt="CAUTION" width="52"><figcaption><p><strong>ADVARSEL</strong><del><strong>I</strong></del><strong>PÅ</strong></p></figcaption></figure></div>

* Alt arbeid på enheten, inkludert installasjon og vedlikehold, må utføres av en kvalifisert og sertifisert elektriker.
* For å forhindre elektrisk støt og/eller utstyrs skade, koble fra strømmen ved hovedsikringen eller jordfeilbryteren før installasjon og vedlikehold.
* Ikke koble enheten til laster som overskrider støttet belastningsstrøm.

## **Installasjon**

<div data-full-width="true"><img src="/files/a31e754b2d5aeef6b4f03de5c8ad7abc518b4d52" alt="" width="256"></div>

Kabling av PRL skal kun utføres av sertifisert tekniker med riktig kunnskap og opplæring i elektrisk utstyr. Kople reléet i henhold til instruksjonene nedenfor:

1. Slå av strømforsyningen før tilkobling.
2. Fjern toppdekselet og ta av strekkavlastningsklemmen.
3. Koble L- og N-terminalene til strømforsyningen til henholdsvis linje- og nøytralsignalterminalene på PRL gjennom kablingshullet.
4. Avhengig av enheten du ønsker å styre via reléet, velg NO- eller NC-terminal og kable reléet med enheten for å etablere normalt åpen eller normalt lukket forbindelse med enheten.
5. Etter å ha fullført enhetskablingen, sett tilbake strekkavlastningsklemmen, bruk kabelholderen for å organisere ledningene, og plasser kabelholderen på basen med gapet (åpningen) plassert til venstre (som i diagrammet under).

![](/files/4a5f7db3fb57b8d20ed6dba67b9127ef7b0ab925)

6. Sett på plass toppdekselet. Slå på strømforsyningen for å slå på relékontrolleren.

## **Z-Wave-nettverk**

#### ***Legge til enhet (inkludering)***

* Koble strømforsyningen til relékontrolleren i henhold til installasjonsinstruksjonene i forrige seksjon og slå på relékontrolleren.
* Sett Z-Wave-gatewayen eller kontrollpanelet i **Inkluderingsmodus** (vennligst se Z-Wave-gatewayens eller kontrollpanelets manual).
* Innen 1,5 sekund, trykk funksjonsknappen 3 ganger.
* Se driftshåndboken for Z-Wave-gatewayen eller kontrollpanelet for å fullføre legg-til-prosessen.
* Hvis enheten allerede er lagt til (inkludert) i en annen Z-Wave-gateway/kontrollpanel, eller hvis enheten ikke kan legges til i den nåværende Z-Wave-gatewayen/kontrollpanelet, prøv å fjerne den først (se ***Fjerne enhet***).

#### ***Fjerne enhet (ekskludering)***

Enheten må fjernes fra eksisterende Z-Wave-nettverk før den legges til i et annet.&#x20;

* **Ekskluderingsmodus**
  * Sett Z-Wave-gatewayen eller kontrollpanelet i **Ekskluderingsmodus** (vennligst se Z-Wave-gatewayens eller kontrollpanelets manual).
  * Innen 1,5 sekunder, trykk på funksjonsknappen 3 ganger og enheten vil bli fjernet fra Z-Wave-nettverket.
* **Tilbakestilling til fabrikkinnstillinger**

  Å tilbakestille enheten til fabrikkinnstillinger vil gjenopprette den til fabrikkstandardinnstillinger (dvs. ikke inkludert i noe Z-Wave-nettverk). Vennligst bruk denne prosedyren kun hvis Z-Wave-gatewayen eller kontrollpanelet er mistet eller på annen måte ikke fungerer.

&#x20;      Trykk og hold funksjonsknappen på enheten i 10 sekunder for å fabrikktilbakestille.

#### ***Rekkeviddetest***

For å teste om enheten kan kommunisere med Z-Wave-gatewayen eller kontrollpanelet:

* Sett gatewayen/panelet i rekkeviddetestmodus (Walk Test).
* Trykk på funksjonsknappen på enheten.
* Gatewayen/panelet skal vise om enheten er innenfor operasjonsområdet (vennligst se driftshåndboken for gatewayen/panelet).

## **Drift**

#### ***Reléstyring***

* Når relékontrolleren har blitt vellykket lagt til et Z-Wave-nettverk, vil gatewayen/kontrollpanelet kunne fjernstyre reléet for å slå på, slå av eller veksle mellom på og av. Vennligst se din Z-Wave-gateway/kontrollpanel for detaljer.

## **Z-Wave-informasjon**

* [ ] **Enhetstype:** På/av-strømbryter
* [ ] **Rolletype:** Alltid på slave (AOS)
* [ ] **Støtte / kontroll av kommandoklasser**
* [ ] **Obligatorisk CC-støtte:**
  * [ ] &#x20;Z-Wave Plus Info CC&#x20;
  * [ ] Association CC, (S2)
  * [ ] Multi Channel Association CC, (S2)
  * [ ] Association Group Information CC, (S2)
  * [ ] Transport Service CC
  * [ ] Version CC, (S2)
  * [ ] Manufacturer Specific CC, (S2)
  * [ ] Device Reset Locally CC, (S2)
  * [ ] Powerlevel CC, (S2)
  * [ ] Switch Binary CC
  * [ ] Supervision CC, (S2)
  * [ ] Firmware Update Md CC, (S2)

- ***Z-Wave-gruppene (Association Command Class Version 2)***

Bryteren kan settes til å sende rapporter til tilknyttede Z-Wave-enheter. Den støtter én assosieringsgruppe med støtte for fem noder for Gruppe 1. For gruppe 1 vil bryteren rapportere sin siste status til Z-Wave-gatewayen/kontrollpanelet.

Gruppering 1 for “LifeLine”: (maks noder: 5)

Switch Binary CC (COMMAND\_CLASS\_SWITCH\_BINARY)

Device Reset Locally CC (COMMAND\_CLASS\_DEVICE\_RESET\_LOCALLY)

Når det veksles mellom på/av, vil den sende Binary Switch-rapport til nodene i Gruppe 1.
