# VESTA-125

KPT-35-COMBO

## FJERNBETJENT TASTATUR

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fj0m0mDs2ueUTY2rPPJbT%2Fimage.png?alt=media&#x26;token=e8a0009e-d9a5-4913-922b-a59a42ae4ff9" alt=""><figcaption></figcaption></figure>

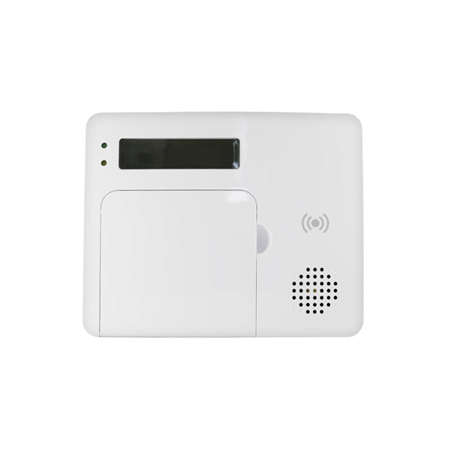

KPT-35-COMBO er et ledningsbundet fjernstyrt tastatur designet for rask tilgangskontroll av systemets kontrollpanel via PIN-kode eller RFID-brikker. Tastaturet kan sende ledningsbundne og trådløse signaler til og motta signaler fra kontrollpanelet innen 500 ft (152 m) ledningsavstand. LCD-skjermen vil vise all informasjon som kontrollpanelet sender tilbake.

Det fjernstyrte tastaturet kan enten monteres på en flat overflate eller på vegg med skruer. Det har også en sabotasjeavbryter som aktiveres ved ethvert uautorisert forsøk på å åpne bakdekselet.

## Deler Identifikasjon

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FpEJDwbzdNvpvZyNXUDjU%2F0.png?alt=media)

1. **Bakgrunnsbelyst LCD-skjerm**
2. **Grønn LED**

&#x20;      \- Den grønne LED-en er av i standby-modus.

&#x20;      \- Den grønne LED-en lyser når en hvilken som helst tast trykkes.

3. **Gul LED**

&#x20;      \- Den gule LED-en blinker en gang hvert 3. sekund når en feiltilstand oppdages, og slår seg AV når alle feilforhold er gjenopprettet.

4. **Bakgrunnsbelyste numeriske taster**
5. **Bakgrunnsbelyst stjerne (＊)-tast**
6. **Bakgrunnsbelyst pund/nummer (＃)-tast**
7. **Bakgrunnsbelyst OK-tast**

&#x20;      \- For å bekrefte innskrevet data eller bekrefte et valg.

8. **Bakgrunnsbelyst Tilbakestill (**![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fug61kwGsyTlOR2Quf2Sb%2F1.png?alt=media)) **Tast**

&#x20;      \- Denne tasten brukes til å slette et siffer, avbryte valget, avbryte gjeldende skjerm og gå tilbake til forrige skjerm osv.

9. **Bakgrunnsbelyst Arm/▲-tast**

&#x20;      \- Bruk denne tasten for å flytte markøren og bla oppover på displayet

&#x20;      \- Tasten brukes også for å gå inn i «Away Armed»-modus.

10. **Bakgrunnsbelyst Arm/▼-tast**

&#x20;       \- Bruk denne tasten for å flytte markøren og bla nedover på displayet.

&#x20;       \- Tasten brukes også for å gå inn i «Home Armed»-modus.

11. **Bakgrunnsbelyst RFID-sensorområde**
12. **Summer**
13. **Batterirom**
14. **Tastaturterminal**

&#x20;      \- Ledningsbinding av de fire terminalene (V, G, A, B) til tastaturterminalen på kontrollpanelet. Opptil fire KPT-35-COMBO kan kobles i serie. For tastaturkabling, se ***Tastaturkabling*** seksjonen på neste side for detaljer.

15. **Kabelføringshull**

&#x20;      \- Forstansede hull som brukes for å øke fleksibiliteten ved kabelføring.

16. **Jumperbryter**

![jumper Av](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6231O3G5JUPysYUOKced%2F2.png?alt=media) ![jumper På](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FukOKHJbg2vvCRLHbb685%2F3.png?alt=media)

**Jumper av**

hvis jumperkoblingen er fjernet eller “**parkert**” på én pinne.

**Jumper på**

Jumperkoblingen er satt inn og forbinder de to pinnene.

&#x20;      \- Sørg for at den fjerneste tastaturens jumperbryter er satt til PÅ for å fungere som en termineringsmotstand.

17. **Tamperbryter**
18. **Brakett-hull x 3**
19. **Monteringshull x 4**
20. **Bunnfeste-skrue x 1**
21. **RFID-brikke**

#### Forsiktighet

* Kabling av det fjernstyrte tastaturet bør kun utføres av sertifisert tekniker med riktig kunnskap og opplæring i elektrisk utstyr.
* Før installasjon eller vedlikeholdsarbeid må du sørge for at strømforsyningen til kontrollpanelet er frakoblet.

## Funksjoner

### ***Batteri- og lavt batteri-deteksjon***

* To L91 1,5V AA litiumbatterier kan installeres i batterirommet som nødstrømkilde ved strømbrudd. Før innsetting av batterier, sørg for at batteripolariteten er korrekt for å beskytte enheten.
* Det fjernstyrte tastaturet kan også overvåke batterilevetid. Når batteriene er lave, vil et lavt-batteri-signal bli sendt sammen med vanlige signaloverføringer til kontrollpanelet for å varsle brukere om batteribytte.

{% hint style="warning" %}
Merk:

Bruk kun angitte batterier til enheten. Når du erstatter batterier, bytt alltid hele settet; ikke bland forskjellige typer batterier eller nye og brukte batterier for å unngå skade på enheten.
{% endhint %}

### ***Strømsparingsfunksjon***

* Når den står ubrukt, er det fjernstyrte tastaturet i **standby** modus og bruker ingen strøm. Det vil våkne når en tast trykkes.
* Etter å ha gått inn i brukermenyen, hvis ingen av **Arm** tast/**Home Arm** tasten er trykket, vil det fjernstyrte tastaturet gå tilbake til **standby** modus innen 5 sekunder. Hvis en eller begge av **Arm** tast/**Home Arm** tasten(e) er trykket, vil det fjernstyrte tastaturet gå tilbake til standby-modus innen **20** sekunder.
* Etter at «Enter PIN Code» vises på LCD-skjermen, hvis ingen tast trykkes, vil det fjernstyrte tastaturet gå tilbake til **standby** modus innen 5 sekunder.
* Etter at forespørsel om modusendring er sendt, hvis ingen signal mottas fra kontrollpanelet, vil tastaturet gå tilbake til **standby** modus innen 15 sekunder.
* Etter fullføring av en kommandoangivelse vil det fjernstyrte tastaturet gå tilbake til **standby** modus.

### ***Tastaturkabling***

* Tastaturterminalen kan være ledningsbundet til kontrollpanelet. Opptil fire KPT-35-COMBO kan kobles i serie innen 500 ft (152 m) ledningsavstand. Ledningsmål: UTP, minimum 20 AWG, maksimum 18 AWG.
* For å koble KPT-35-COMBO til kontrollpanelet, åpne frontdekselet ved å bruke en Phillips-skrutrekker for å løsne monteringsskruen i dekselet.
* Løsne KPT-35-COMBOs «V»-terminal og kontrollpanelets «VDD»-terminal. Koble «V»-terminalen til «VDD»-terminalen og stram begge terminalscrewene.
* Løsne KPT-35-COMBOs «G»-terminal og kontrollpanelets «GND»-terminal. Koble «G»-terminalen til «GND»-terminalen og stram begge terminalscrewene.
* Løsne KPT-35-COMBOs «A»-terminal og kontrollpanelets «458A»-terminal. Koble «A»-terminalen til «458A»-terminalen og stram begge terminalscrewene.
* Løsne KPT-35-COMBOs «B»-terminal og kontrollpanelets «458B»-terminal. Koble «B»-terminalen til «458B»-terminalen og stram begge terminalscrewene.
* Sørg for at den fjerneste tastaturens jumperbryter og kontrollpanelets J53-jumperbryter er satt til PÅ for å fungere som termineringsmotstand.

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FrmkGPxA3IUEEQiz7YptZ%2F4.png?alt=media)

Tastaturterminalen kan være ledningsbundet til kontrollpanelet i serie innen 500 ft (152 m) ledningsavstand.

* KPT-35-COMBO-A er riktig koblet siden den er innenfor 500 ft (152 m) fra kontrollpanelet, i ledningsavstand.
* KPT-35-COMBO-B er riktig koblet siden den er innenfor 500 ft (152 m) fra kontrollpanelet, i ledningsavstand. Før du strammer dekselfesteskruen på tastaturet, sørg for at jumperbryteren er satt til PÅ for å fungere som termineringsmotstand siden den har største avstand fra kontrollpanelet.
* KPT-35-COMBO-C er IKKE riktig koblet da den er lenger enn 500 ft (152 m) fra kontrollpanelet.

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fp8YTF1qCg6ay9V3vlPXJ%2F5.png?alt=media)

### ***Tamperbeskyttelse***

* Det fjernstyrte tastaturet er beskyttet mot uautorisert forsøk på å åpne bakdekselet med en sabotasjeavbryter. Når bakdekselet åpnes, vil sabotasjeavbryteren utløses og tastaturet vil sende et sabotasje-åpent-signal til systemets kontrollpanel.
* Etter å ha satt på bakdekselet igjen, vil det fjernstyrte tastaturet sende et sabotasje-gjenopprettet-signal til systemets kontrollpanel.
* Når det fjernstyrte tastaturet er riktig montert med bakdekselet skrudd til veggen, vil fjerning av tastaturet med kraft brekke av bakdekselet fra den hullete delen rundt skrulokasjonen og aktivere sabotasjeavbryteren.

### ***Tilsynssignal***

* Etter installasjon vil det fjernstyrte tastaturet automatisk sende overvåkingssignaler til kontrollpanelet med intervaller på 30–50 minutter.
* Hvis kontrollpanelet ikke har mottatt signalet fra det fjernstyrte tastaturet innen en forhåndsinnstilt tidsperiode, vil kontrollpanelet betrakte tastaturet som ute av drift og reagere i henhold til panelinnstillingene.

### ***RFID-konfigurasjon***

Denne funksjonen er for å administrere din RFID-enhet (brikke)

* **RFID Læring:**

Opptil 60 brikker kan læres inn i det fjernstyrte tastaturet. For å lære en ny RFID-enhet inn i det fjernstyrte tastaturet:

1. I brukermenyen velg **Innstilling > RFID-konfig > RFID Læring**.
2. Bruk **▲** og **▼** tast for å velge RFID-nummeret du vil bruke for å lære inn ny RFID, og trykk deretter **OK** tasten for å bekrefte valget.
3. «Apply RFID» vil vises på LCD-skjermen. Vennligst hold brikken nær RFID-sensoren innen 5 sekunder.
4. Når tastaturet oppdager brikken, vil det komme en lang pipetone, og LCD-displayet vil be deg om å angi en PIN-kode. Vennligst tast inn en PIN-kode for brikken og trykk OK-tasten for å bekrefte innstillingen.
5. Læringen er nå fullført. Brikkeinformasjonen er lagt til i tastaturet med tilsvarende PIN-kode. Du kan nå bruke brikken for å aktivere Away Arm/Home Arm/deaktivere kontrollpanelet via det fjernstyrte tastaturet.

{% hint style="warning" %}
Merk:

Hvis en brikke du ønsker å lære allerede eksisterer i tastaturet, vil det komme 2 pip når tastaturet oppdager brikken, og «RFID already Exist» vil vises på LCD-skjermen.

Når et RFID-nummer som allerede er brukt for læring velges, vil tilsvarende PIN-kode vises på LCD, slik at brukeren kan redigere PIN-koden direkte.

PIN-kodelengden skal være 4–6 sifre. Hvis du skriver inn en PIN-kode med færre enn 4 sifre og trykker OK, vil tastaturet gi 4 pip, og «Incorrect PIN Code!» vil vises på LCD-skjermen.
{% endhint %}

* **RFID Slett:**

For å fjerne RFID-enheter lagret i tastaturet:

1. I brukermenyen velg **Innstilling > RFID-konfig > RFID Slett**.
2. Bruk ▲ og ▼-tastene for å velge RFID-nummeret for brikken du vil fjerne, og trykk deretter **OK** tasten for å bekrefte valget.
3. «Are you sure» vil vises på LCD. Trykk **OK** tasten for å slette brikken.
4. Hvis du ikke er sikker på RFID-nummeret for brikken du vil fjerne, hold brikken du ønsker å fjerne nær RFID-sensoren. «Are you sure» vil vises på LCD. Trykk **OK** tasten for å slette brikken.

{% hint style="warning" %}
Merk:

Hvis en brikke du ønsker å fjerne ikke finnes i tastaturet, vil «Incorrect RFID» vises på LCD-skjermen når du sveiper brikken.
{% endhint %}

### ***Systemstatussjekk***

Det fjernstyrte tastaturet lar brukeren sjekke systemets status. Når kontrollpanelet ikke er under alarm

aktivering eller utgangsforsinkelsesstatus, trykk OK-tasten og gjeldende status vil vises på LCD-skjermen i 3 sekunder.

Det finnes tre forskjellige statuser: **Away Armed, Home Armed og System Disarmed**.

### ***Endring av systemmodus***

Brukere kan bruke tastaturet for å endre systemmodus med PIN-kode eller brikke, eller med «PIN-kode og brikke». Som standard er modusendringsfunksjonen aktivert med PIN-kode eller brikke. Hvis du velger å endre modus med «PIN-kode og brikke», velg **Innstilling > Modusendring > PIN + Brikke** i brukermenyen, og trykk deretter OK for å bekrefte valget.

1. **Endre systemmodus med PIN-kode:**

Etter å ha tastet inn PIN-koden, trykk **Arm/Home Arm/OK** tasten for å gå inn i **Away Armed/Home Armed/System Disarmed** modus.

1. **Endre systemmodus med brikke:**

Trykk **Arm/Home Arm/OK** tasten, og sveip deretter brikken. Hvis brikkeinformasjonen er korrekt, vil «Success» vises på LCD-skjermen, noe som indikerer at systemet har gått inn i **Away Armed/Home Armed/System Disarmed** modus.

1. **Endre systemmodus med «PIN-kode og brikke»:**

Etter å ha tastet inn PIN-koden, sveip brikken. «Success» vil vises på LCD-skjermen, og systemet vil deretter

gå inn i deaktivert modus.

Etter å ha tastet inn PIN-koden, sveip brikken. Når «Success» vises på LCD-skjermen, trykk **Armer/Hjem**

**Arm** tasten for å gå inn i **Away Armed/Home Armed** modus.

{% hint style="warning" %}
Merk:

PIN-koden du tastet inn må samsvare med PIN-koden til brikken du sveipet. Ellers vil «Incorrect PIN Code» vises på LCD-skjermen sammen med 4 pip.
{% endhint %}

1. **Hurtig-arming funksjon:** Brukere kan gå inn i innstillingsmenyen for å aktivere hurtig-arming-funksjonen (Velg **Innstilling > Hurtig Arm > Aktiver**, og trykk deretter OK), som lar brukere endre modus ved å trykke Arm-tasten eller Home Arm-tasten uten å taste PIN-kode eller sveipe brikke. For å deaktivere systemet må brukere fortsatt taste PIN-kode eller bruke RFID-brikken.
2. Etter å ha gått inn i brukermenyen med systemet deaktivert, kan brukere også velge **Away Arm** eller **Home Arm**, og trykke OK for å endre systemmodus.

* ***Brukermeny***
* Tastaturet vil kommunisere med systemet for å hente informasjon før det går inn i brukermenyen. Følgende alternativer vil vises på LCD-skjermen for valg. Bruk **▲** og **▼** tasten for å velge alternativ, og trykk deretter **OK** tasten for å bekrefte.
* Systemet er alltid automatisk deaktivert når man går inn i tastaturets brukermeny.
* Tastaturet går automatisk ut av brukermenyen etter 20 sekunder med inaktivitet.

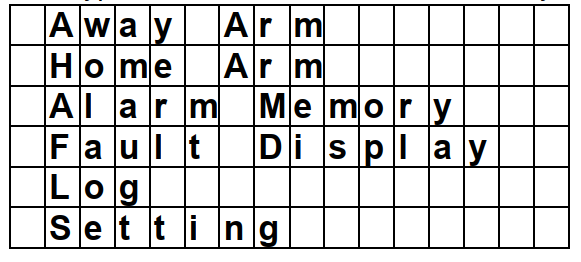

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FtZwK0YudVXcehhBKCjRO%2F1.png?alt=media&#x26;token=68244012-793f-4cf2-9e63-55d4dd2099db" alt=""><figcaption></figcaption></figure>

* **Away Arm:** Velg «Away Arm» og trykk OK-tasten for å endre systemmodus til «Away Armed».
* **Home Arm:** Velg «Home Arm» og trykk OK-tasten for å endre systemmodus til «Home Armed»
* **Alarmminne:** Dette alternativet blir tilgjengelig etter at en alarm utløses. Å gå inn i tastaturets brukermeny vil automatisk lede til Alarmminne-alternativet. Trykk **OK** for å bekrefte valget, og bruk deretter **▲** og **▼** tasten for å vise alarmminnet.
* **Feilvisning:** Dette alternativet blir tilgjengelig når en feilhendelse eksisterer i systemet. For å vise feilhendelser, velg «Feilvisning» og trykk OK for å bekrefte valget. Bruk ▲ og ▼-tastene for å se feilhendelsene og trykk tasten for å gå tilbake til menyen.

{% hint style="warning" %}
Merk:

Hvis du prøver å armere systemet når en feilhendelse eksisterer, vil armering bli forhindret og LCD-skjermen vil hoppe til Feilvisning. Hvis du ønsker å tvinge armering, vennligst gå til kontrollpanelet for å kontrollere og fjerne feilkondisjonene, og velg deretter Away Arm eller Home Arm og trykk OK igjen. Systemet vil ignorere feilhendelsen og gå inn i valgt armmodus.
{% endhint %}

* **Logg**: Velg «Logg» og trykk OK-tasten for å se systemloggen. Bruk ▲ og ▼-tastene for å se hendelsene og trykk tasten for å gå tilbake til brukermenyen.
* **Innstilling:** Velg «Innstilling» og trykk OK-tasten for å gå inn i innstillingsmenyen. Bruk ▲ og ▼-tastene for å velge innstillingsalternativer og trykk tasten for å gå tilbake til brukermenyen.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FnZJOKhmenisyipNY24o0%2F2.png?alt=media&#x26;token=32720ad1-a093-42e3-b7cf-76eabebc96cd" alt=""><figcaption></figcaption></figure>

* ***Resultat av modusendring***
* **Away Armed:** Når systemet endres til «Away Armed»-modus, vil «Away Armed» vises på LCD-skjermen sammen med en lang pipetone som indikerer vellykket operasjon.
* **Home Armed:** Når systemet endres til «Home Armed»-modus, vil «Home Armed» vises på LCD-skjermen sammen med 3 pip som indikerer vellykket operasjon.
* **System deaktivert:** Når systemet endres til «System Disarmed»-modus, vil «System Disarmed» vises på LCD-skjermen sammen med 2 pip som indikerer vellykket operasjon.
* **Utgangs-/inngangsforsinkelse:** Når inngang-/utgangsforsinkelsestimeren er aktivert i kontrollpanelet, og inngang-/utgangspip-funksjonen er aktivert på det fjernstyrte tastaturet, vil tastaturet telle ned sammen med systemet når inngang-/utgangsforsinkelsestimeren starter. «Counting Down» vil vises på LCD i 10 sekunder. Den grønne LED-en vil også lyse i 10 sekunder med 1 pip hvert sekund. Etter 10 sekunder vil LCD og den grønne LED-en slås av, men advarselspipene vil fortsette med systemets nedtelling.
* **Driftsfeil:** «Operation Error» vil vises på LCD-skjermen sammen med 2 pip som indikerer mislykket operasjon; for eksempel når du sender modusendringsforespørselen fra **Arm** til **Home Arm**.
* **Feilvisning**: Når systemet armeres med feil, vil «Feilvisning» vises på LCD-skjermen sammen med 3 pip som indikerer armeringsfeil.
* **Feil PIN-kode:** Når feil passord sendes inn, vil «Incorrect PIN Code» vises på LCD-skjermen sammen med 4 pip som indikerer feil passord.

{% hint style="warning" %}
Merk:

Etter at forespørsel om modusendring er sendt, hvis ingen signal mottas fra kontrollpanelet, vil tastaturet gå tilbake til standby-modus innen 15 sekunder.

Hvis det er 5 feilede PIN-kodeforsøk innen 10 minutter, vil det fjernstyrte tastaturet automatisk bli låst i 5 minutter. I denne perioden vil enhver operasjon være ugyldig. Når låsetiden utløper, vil tastaturet gi 1 langt pip.
{% endhint %}

### ***Dobbelt-tast alarmfunksjoner***

* Dobbelt-tastfunksjonen er deaktivert som standard. For å aktivere den, gå inn i innstillingsmenyen på det fjernstyrte tastaturet for å sette alarmutløsere (Velg **Innstilling > Panikkalarm/Brannalarm/Medisinsk alarm > Aktiver**, og trykk deretter OK).
* Panikkalarm: Trykk «1 + 3» for å utløse en panikkalarm.
* Brannalarm: Trykk «4 + 6» for å utløse en brannalarm.
* Medisinsk alarm: Trykk «7 + 9» for å utløse en medisinsk alarm.
* Når en alarm utløses, vil «Alarm! Alarm!» vises på LCD-skjermen, og den grønne LED-en vil lyse i 10 sekunder.

### ***Pip-kontroll:***

Denne funksjonen er for å stille tastaturets advarselspip-funksjoner.

* **Inngang-/utgangspip:** Funksjonen er deaktivert som standard. For å aktivere den, velg **Innstilling > Pip-kontroll > Inngang/Utgang Pip > Aktiver** i brukermenyen, og trykk OK for å bekrefte innstillingen.
* **Alarmpip:** Funksjonen er deaktivert som standard. For å aktivere den, velg **Innstilling > Pip-kontroll > Alarmpip > Aktiver** i brukermenyen, og trykk OK for å bekrefte innstillingen.

## ***Bli med i systemnettverket***

### **Trådløs operasjon:**

* For å legge til det fjernstyrte tastaturet i systemnettverket, sett først kontrollpanelet i læringsmodus.
* Trykk OK-tasten en gang. Når «Enter PIN Code» vises på LCD-skjermen, trykk og hold **OK** tasten i 10 sekunder.
* «KP will reset in 2 seconds» vil vises på LCD-skjermen sammen med en lang pipetone.
* «Scanning Network» vil vises på LCD-skjermen mens det fjernstyrte tastaturet sender læringskode til kontrollpanelet.
* Når tastaturet er lagt til i kontrollpanelet, vil «Learning Success» vises på LCD-skjermen sammen med 2 pip.

{% hint style="warning" %}
Merk:

Hvis kontrollpanelet svarer umiddelbart på det fjernstyrte tastaturet, vil «Scanning Network»-prosessen bli hoppet over, og «Learning Success» vises direkte på LCD-skjermen.

Hvis det fjernstyrte tastaturet ikke mottar noe signal fra kontrollpanelet innen 30 sekunder, vil LCD-skjermen slås av, og tastaturet vil gå tilbake til standby-modus.
{% endhint %}

### **Ledningsbundet operasjon:**

I tillegg til trådløs operasjon for å bli med i systemnettverket som beskrevet ovenfor, kan brukeren gjøre det via ledningsbinding.

**Trinn 1.** Koble tastaturet til panelet gjennom kabling.

**Trinn 2.** Velg et lokasjonsområde og en ledig sone for å bli med i systemnettverket.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZZtTRYXl6sGoitSfDlFx%2F3.png?alt=media&#x26;token=de82b392-0c8d-46f8-93bb-0b1dc5d188d3" alt=""><figcaption></figcaption></figure>

**Trinn 3.** Skriv inn PIN-koden for lokasjonsområdet.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRvJNgHq16u51O2cZZciK%2F4.png?alt=media&#x26;token=9a906012-17b2-48fc-a6f9-a13da2031da7" alt=""><figcaption></figcaption></figure>

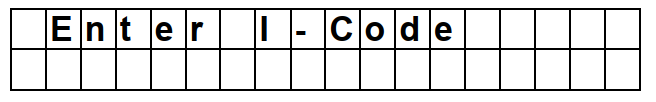

**Trinn 4.** Skriv inn installatørkoden. (Fabrikkstandard: 7982)

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FlZM0ysYEJKcdIFUUn2z2%2F5.png?alt=media&#x26;token=4ae5166d-77f6-4291-b040-fbb295ba0162" alt=""><figcaption></figcaption></figure>

**Trinn 5.** Tastaturet er lagt til det valgte lokasjonsområdet og sonen du valgte.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fq2yatAASMGmiDJnWQgPT%2F6.png?alt=media&#x26;token=8445a072-397c-4171-97ba-29cbe1a6d169" alt=""><figcaption></figcaption></figure>

## ***Feiltilstander***

*Når fjernkontrolltastaturet er under **NORMAL DRIFTSMODUS,***

* Hvis kontrollpanelet er i Away Armed-modus, KAN DU IKKE aktivere Home Armed-modus ved å bruke det fjernstyrte tastaturet. Hvis du gjør det, vil tastaturet gi 2 pip som indikerer at kontrollpanelet er i Away Armed-modus.
* Når en feiltilstand oppdages, vil den gule LED-en blinke en gang hvert 3. sekund. Den gule LED-ens oppførsel bestemmes av kontrollpanelet.
* Hvis det er 5 feilede PIN-kodeforsøk innen 10 minutter, vil det fjernstyrte tastaturet automatisk bli låst i 5 minutter. I denne perioden vil enhver operasjon være ugyldig. Når låsetiden utløper, vil tastaturet gi 1 langt pip.

## ***Bytte av batteri***

1. Gå til kontrollpanelets programmeringsmeny for å omgå KP-sabotasjealarm.
2. Demonter det fjernstyrte tastaturet.
3. Ta ut alle tre gamle batteriene og trykk sabotasjeavbryteren i mer enn 3 sekunder for å fullstendig lade ut før du setter inn

nye batterier. Ikke bland nye og gamle batterier.

1. Ta ut det gamle batteriet og trykk sabotasjeavbryteren for å lade ut før du setter inn nytt batteri.
2. Skru tastaturet tilbake til overflaten med monteringsskruer.
3. Sett kontrollpanelet tilbake til normal driftsmodus.

## ***Tilbakestill det fjernstyrte tastaturet til fabrikkinnstillinger***

Det fjernstyrte tastaturet kan tilbakestilles for å fjerne all innlært data og sette alle innstillinger tilbake til standard ved å følge trinnene nedenfor:

1. Vennligst følg ***Bytte av batteri*** trinn for fabrikkstandard.
2. Innen 10 sekunder etter innsetting av batterier, tast inn «0000». Når det siste sifferet av «0000» blir til «🞸» på LCD-skjermen, trykk «#» for å tilbakestille det fjernstyrte tastaturet til standardverdier.
3. «Reset Default» vil vises på LCD-skjermen sammen med 3 pip som indikerer vellykket operasjon.
4. All innlært data vil bli slettet.
5. Inngangs-/utgangspip vil bli deaktivert.
6. Alarmpip vil bli deaktivert.
7. Dobbelt-tast alarmfunksjon vil bli deaktivert.

{% hint style="warning" %}
Merk:

Fabrikkinnstilling kan kun utføres innen 10 sekunder etter innsetting av batterier. Hvis tastaturet ikke våkner innen 10 sekunder etter innsetting av batterier, fjern batteriene og prøv igjen.

Når som helst tastaturet fjernes fra kontrollpanelet, bør det også settes til fabrikktilbakestilling for å tømme kontrollpanelets minne.
{% endhint %}

## Montering av fjernkontrolltastaturet

For å montere det fjernstyrte tastaturet:

1. Fjern frontdekselet ved å løsne dekselfesteskruen med en skrutrekker.
2. Bruk de 4 monteringshullene på bakdekselet som mal for å markere og bore monteringshull.
3. Bor 4 hull og sett inn veggplugger. Sørg for at veggpluggene flukter med monteringsflaten.
4. Skru bakdekselet på veggpluggene.
5. Sett frontdekselet tilbake på bakdekselet. Skru fast dekselfesteskruen.
6. Installeringen er nå fullført.
