VESTA-116

AQS-3ZW

Luftkvalitetssensor

AQS-1/ AQS-3 er en Z-Wave™ innendørs luftkvalitetssensor som har som mål å oppdage og overvåke partikler i omgivelsene (PM2,5), temperatur, fuktighet, lysstyrke (lux) og karbondioksid (valgfritt) inne på dine områder. Nivået på luftkvaliteten angis av forskjellige LED-farger.

Luftkvalitetssensoren er kun kompatibel med Z-Wave-gateway/kontrollpanel. Z-Wave er en trådløs kommunikasjonsprotokoll som bruker en lavstrøms RF-radio. Ved å utnytte Z-Wave-mesh-nettverket kan kommandoer rutes til målet via mellomliggende "lyttende" Z-Wave-produkter. AQS-ZW-serien inkluderer følgende modeller:

Modellnavn	PM2,5	Temperatur	Fuktighet	CO2
AQS-1ZW	v	v	v
AQS-3ZW	v	v	v	v

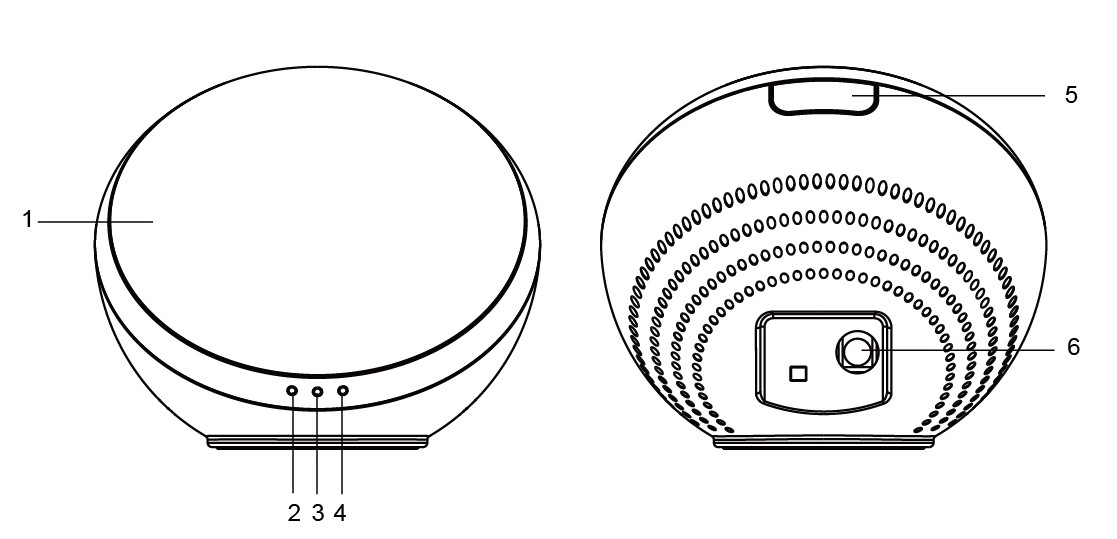

Deler Identifikasjon

1. RGB-lys

2. LED-indikator (grønn)

3. LED-indikator (oransje)

4. LED-indikator (rød)

5. Funksjonsknapp

-Trykk på knappen en gang for å veksle RGB-lys På/Av.

-Trykk på knappen en gang for å sende signaler om RGB-lys, temperatur, fuktighet, PM2,5 og CO2-konsentrasjon.

-Trykk på knappen 3 ganger innen 1 sekund for å sende en læringskode.

-Hold knappen inne i 2 sekunder for å gå inn i RGB-lysfargeendringsmodus.

-Hold knappen inne i 10 sekunder for å utføre fabrikkinnstilling (factory reset).

1. DC-kontakt

Kobles til en 12V 1A DC-adapter

Funksjoner

Strømforsyning

Luftkvalitetssensoren får strøm ved tilkobling til en DC-adapter med 12V utgang og 1A. Sørg for kun å bruke en adapter med passende AC-spenningsklasse for å forhindre skader på komponenter, eller bruk kun AC-strømadapteren som følger med luftkvalitetssensoren.

Hvis et strømbrudd på AC blir oppdaget, vil luftkvalitetssensoren sende en AC-feilrapport til kontrollpanelet.

Temperatur- og fuktighetsmåling

• Luftkvalitetssensoren måler temperatur og fuktighet hvert 5. sekund og rapporterer data til kontrollpanelet hvert 30. minutt. Hvis temperaturen endres med +/- 2°C, eller fuktigheten endres med 10 %, vil luftkvalitetssensoren rapportere til kontrollpanelet.

• Temperaturdeteksjonsområdet er omtrent -10°C ~ 50°C (14°F ~ 122°F).  Fuktighetsdeteksjonsområdet er omtrent 0% ~ 95% RF.

PM2,5-deteksjon

• Luftkvalitetssensoren oppdager PM2,5 i luften hvert 30. sekund, og rapporterer data til kontrollpanelet hvert 30. minutt. Hvis konsentrasjonen endres med +/- 6 μg/m3, vil luftkvalitetssensoren rapportere til kontrollpanelet.

• Luftkvalitetssensoren indikerer omgivelsens luftkvalitet med tre nivåer.

• Når luftkvaliteten er "usunn", vil luftkvalitetssensoren sende signal til kontrollpanelet og RGB-lyset vil blinke rødt for å minne brukeren.

• Når luftkvaliteten endres fra "usunn" til "moderat", vil RGB-lyset slutte å blinke rødt, og luftkvalitetssensoren vil sende et gjenopprettelsessignal til kontrollpanelet.

• Når RGB-lyset blinker rødt, vil et trykk på funksjonsknappen stoppe blinking, og RGB-lyset vil gå tilbake til den opprinnelige fargen.

• Hvis luftkvaliteten forblir "usunn", vil RGB-lyset blinke rødt igjen om 15 minutter.

Luftkvalitetsindeks (AQI)	Luftkonsentrasjon
(0-50)	Bra
(51-100)	Moderat
(101- og oppover)	Usunn

Karbondioksiddeteksjon (kun AQS-3)

• Luftkvalitetssensoren måler CO2-konsentrasjon hvert 5. sekund, og rapporterer data til kontrollpanelet hvert 30. minutt. Hvis CO2-konsentrasjonen endres med +/- 100 ppm to ganger på rad, vil luftkvalitetssensoren rapportere til kontrollpanelet.

• Hvis den målte CO2-konsentrasjonen er over 1000 ppm, vil AQS-3 sende et CO2-alarm signal til kontrollpanelet. Hvis CO2-konsentrasjonen faller under 1000 ppm, vil AQS-3 sende et CO2-gjenopprettelsessignal til kontrollpanelet.

LED-indikator	CO2
Grønn	0-800 ppm
Oransje	800-1000 ppm
røde	1000 ppm og oppover

RGB-lys

• Luftkvalitetssensorens RGB-lys kan justeres eksternt fra Z-Wave-koordinatoren ved å sende kommandoer. Brukere kan justere farge, metning og lysstyrkeprosent.

• Trykk på funksjonsknappen en gang for å veksle RGB-lys På/Av.

• Brukere kan også velge RGB-lysfarge lokalt. Hold funksjonsknappen inne i 2 sekunder for å gå inn i RGB-lysfargeendringsmodus. Deretter vil hvert knappetrykk gå til neste fargevalg. Syklusen 0-8 kan gjentas sekvensielt. Vennligst se tabellen nedenfor.

• Luftkvalitetssensoren vil automatisk avslutte RGB-lysfargeendringsmodus etter 6 sekunder med inaktivitet. RGB-lyset vil blinke i den nåværende valgte fargen for å indikere avslutning.

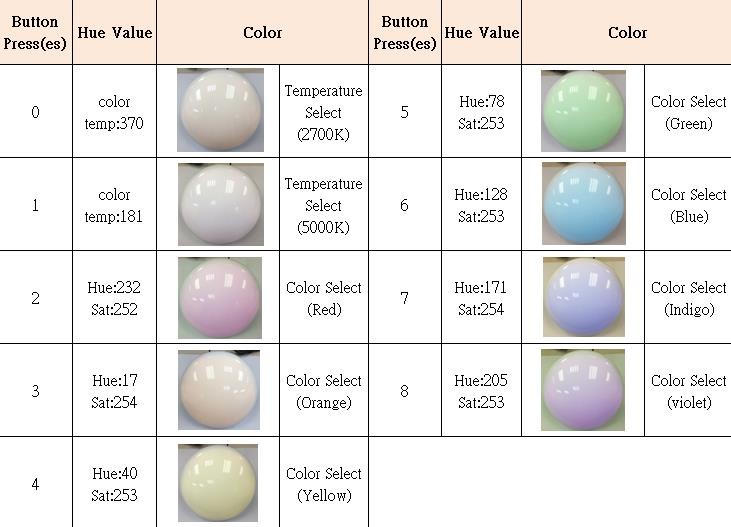

AQS LED-fargeinnstilling

Legge til enhet (inkludering)

Dette produktet kan inkluderes og opereres i ethvert Z-Wave-nettverk sammen med andre Z-Wave-sertifiserte enheter fra andre produsenter og/eller andre applikasjoner. Alle noder i nettverket som ikke drives av batteri vil fungere som repeatere uavhengig av leverandør for å øke nettverkets pålitelighet.

• Koble til AC-strømadapteren; koble til DC-kontakten på luftkvalitetssensoren for å slå den på.

• Sett Z-Wave-gatewayen eller kontrollpanelet i Inklusjon modus (se Z-Wave-gatewayens eller kontrollpanelets brukermanual).

• Innen 1 sekund, trykk funksjonsknappen 3 ganger.

• Se driftshåndboken for Z-Wave-gatewayen eller kontrollpanelet for å fullføre innleggingsprosessen.

• Hvis sensoren allerede er lagt til (inkludert) i en annen Z-Wave-gateway/kontrollpanel, eller hvis sensoren ikke kan legges til i den nåværende Z-Wave-gatewayen/kontrollpanelet, vennligst ekskluder den først (se Fjerne enhet) før du forsøker å inkludere den i den aktuelle Z-Wave-gatewayen/kontrollpanelet.

Fjerne enhet (ekskludering)

Luftkvalitetssensoren må fjernes fra eksisterende Z-Wave-nettverk før den legges inn i et annet. Det finnes to metoder for å ekskludere en enhet.

Ekskluderingsmodus

• Sett Z-Wave-gatewayen eller kontrollpanelet i Ekskluderingsmodus (se Z-Wave-gatewayens eller kontrollpanelets brukermanual).

• Innen 1 sekund, trykk på funksjonsknappen 3 ganger og enheten vil bli fjernet fra Z-Wave-nettverket.

Tilbakestilling til fabrikkinnstillinger

(Bruk kun fabrikktilbakestilling når nettverkskontrollpanel/gateway mangler eller er ubrukelig).  Hold funksjonsknappen inne i 10 sekunder for å utføre fabrikkinnstillinger.

Merk:

Fabrikkinnstilling av enheten vil gjenopprette den til fabrikkinnstillinger (ekskludert fra Z-Wave-nettverket). Z-Wave-gatewayen eller kontrollpanelet vil fortsatt beholde sine Z-Wave-innstillinger. Se gatewayens eller kontrollpanelets manual for hvordan fjerne enhetens Z-Wave-innstillinger.

Installasjon

Plassering av luftkvalitetssensoren

Luftkvalitetssensoren bør plasseres på en flat overflate med åpent område rundt i rommet du ønsker å overvåke. For best LED-lyskvalitet bør luftkvalitetssensoren plasseres på normal nesehøyde, f.eks. på en bokhylle, skrivebord, avlastningsbord eller nattbord i stuen, arbeidsrommet eller soverommet. Jo åpnere plasseringen er, desto mer nøyaktige vil luftkvalitetsmålingene være.

Z-Wave-informasjon

Generisk type: Dimmer (Switch Multilevel)

Spesifikk type: Fargejusterbar multilevel

Produkttype-ID: 0x0004

Produkt-ID: 0x0020

Rolletype: Alltid på slave (AOS)

Sikkerhet: S2 Uautentisert

Støtte / kontroll av kommandoklasser

Obligatorisk CC-støtte:

Z-Wave Plus Info CC, V2

Switch Binary CC (sikkerhet 2)

Sensor Multilevel CC, V11 (sikkerhet 2)

Switch Color CC, V1 (sikkerhet 2)

Association CC, V2 (sikkerhet 2)

Multi Channel Association CC, V3 (sikkerhet 2)

Association Group Information CC (sikkerhet 2)

Manufacturer Specific CC, V2 (sikkerhet 2) Transport Service CC, V2

.Version CC, V3 (sikkerhet 2)

.Device Reset Locally CC (sikkerhet 2)

.Powerlevel CC (sikkerhet 2)

.Security CC

Security 2 CC

.Supervision CC

.Firmware Update MD CC, V4 (sikkerhet 2)

Z-Wave-gruppene (Association Command Class Version 2)

AQS kan settes til å sende rapporter til tilknyttede Z-Wave-enheter. Den støtter 1 assosiasjonsgruppe.

Gruppe 1 for “LifeLine”: (maksimalt noder: 5)

Switch Binary (COMMAND_SWITCH_BINARY, SWITCH_BINARY_REPORT)

Sensor Multilevel (COMMAND_SWITCH_MULTILEVEL, SWITCH_MULTILEVEL_REPORT)

Switch Color (COMMAND_SWITCH_COLOR, SWITCH_COLOR_REPORT)

Device Reset Locally

(COMMAND_CLASS_DEVICE_RESET_LOCALLY, DEVICE_RESET_LOCALLY_NOTIFICATION)

• Switch Binary-rapport: Den vil sende switch binary-kommando FF når LED er på og 00 når LED er av.

• Sensor Multilevel: Når temperatur-, fuktighets-, PM2,5- eller CO2-nivåene som detekteres endres; vil AQS sende sensor multilevel-kommando.

• Switch Color: Hvis LED-fargeverdien endres, vil den sende sensor switch color-kommando.

• Fabrikkinnstilling: Når AQS er tilbakestilt til fabrikkstandard, vil den sende Device Reset Locally til alle noder i Gruppe 1.

Command Class Data Format

• Temperatur-/fuktighetsrapport: [COMMAND_CLASS_SENSOR_MULTILEVEL] [SENSOR_MULTILEVEL_REPORT]

• Hvis temperatursignal 01 42 09 D1 sendes, kan 09D1 ses som 0x09D1 i heksadesimalt tall. Du kan konvertere heksadesimal til desimal og dele på 100 for å sjekke temperaturdataene (i Celsius). 0x09D1=2513=25,13℃.

• Hvis fuktighetssignal 05 02 00 3B sendes, kan 003B ses som 0x003B i heksadesimalt tall. Du kan konvertere heksadesimal til desimal for å sjekke fuktighetsnivået (i prosent). 003B=0x003B=59%

• PM2,5-rapport: [COMMAND_CLASS_SENSOR_MULTILEVEL] [SENSOR_MULTILEVEL_REPORT]

• Hvis PM2,5-signal 23 0A 00 02 sendes, kan 0002 ses som 0x0002 i heksadesimalt tall. Du kan konvertere heksadesimal til desimal for å sjekke PM2,5-verdien. 0002=0x0002=2 μg/m3

• CO2-rapport: [COMMAND_CLASS_SENSOR_MULTILEVEL] [SENSOR_MULTILEVEL_REPORT]

• Hvis CO2-signal 11 02 06 99 sendes, kan 0699 ses som 0x0699 i heksadesimalt tall. Du kan konvertere heksadesimal til desimal for å sjekke CO2-verdien. 0699=0x0699=1689 ppm

• RGB-rapport: [COMMAND_CLASS_SWITCH_COLOR] [SWITCH_COLOR_REPORT]

• Hvis RGB-signal 02FF sendes, kan 023D ses som 0x023D i heksadesimalt tall. Du kan konvertere heksadesimal til desimal for å sjekke RGB-fargen og fargeverdien. 02=rød farge; 03=grønn farge; 04=blå farge 3D =0x3D =61ppm
