# VESTA-105

**MDC-3**

## **Mini dørkontakt (brun)**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Flkbg2ciD3L8ay4YXp2jv%2Fimage.png?alt=media&#x26;token=1f7db2a7-f555-466f-a3fd-fb079f2c9c36" alt=""><figcaption></figcaption></figure>

**Introduksjon**

Mini dørkontakten overvåker åpning/lukking av spesifiserte enheter (f.eks. dør eller vindu). Dørkontakten festes til rammen på den overvåkede enheten med en virkemagnet festet til enheten. Når døren eller vinduet åpnes, flytter magneten seg bort fra dørkontakten, noe som aktiverer en intern magnetsbryter og får dørkontakten til å sende et alarmsignal til kontrollpanelet. Enheten har også mulighet til å kommunisere signalproblemer samt lavt batterinivå.

Dørkontaktens design består av et frontdeksel og et bakdeksel. Frontdekslet (bak) inneholder all elektronikk, og bakdekslet gir et festepunkt for enheten. En innelukket PCB-manipulasjonsbryter gir manipulasjonsbeskyttelse mot uautorisert åpning av enheten.

## **Identifisere delene**

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FpuwgP06BMpNb4tuH11UM%2F0.png?alt=media)

1. **Ribbemerker**
2. **Batteriisolator**
3. **Lær-/testknapp**
   * Trykk på testknappen for å sende en læringskode.
   * Trykk på testknappen én gang for å gå inn i testmodus i 3 minutter.
4. **Rød LED-indikator**
5. **Tamperbryter**
6. **Batteri**
7. **Monteringshull (gjennomslag)**
8. **Manipulasjonskompresjonsmerke**
9. **Magnet**
10. **Magnetavstandsstykke**

* ***Inkluderte tilbehør***

1 magnet

1 dobbeltsidig klebeputespatser for magnet

2 skruer

4 veggplugger

1 dobbeltsidig borrelåstape (for dørkontakt)

1 dobbeltsidig klebepads (for magnet)

2 skruer for magnetmontering

## **Funksjoner**

### ***LED-indikator***

I normal drift forblir LED-indikatoren av, bortsett fra i følgende situasjoner når:

* Når dørkontaktens manipulasjonsbryter utløses.
* Når dørkontakten aktiveres med enten manipulasjon eller lavt batterinivå.
* Når dørkontakten aktiveres og sender signalet i testmodus.

### ***Overvåkning***

* Dørkontakten vil automatisk sende tilsynssignaler periodisk til kontrollpanelet med tilfeldige intervaller på 30 til 50 minutter i normal drift.
* Hvis kontrollpanelet ikke har mottatt signal fra dørkontakten i en forhåndsinnstilt tidsperiode, vil kontrollpanelet indikere at den aktuelle dørkontakten opplever et signalbortfallsproblem.

### ***Tamperbryter***

* Den er designet for å beskytte mot uautorisert åpning av dekslet. Når manipulasjonen utløses, vil dørkontakten sende et signal til kontrollpanelet for rapportering, og LED-en vil også lyse.

### ***Batteri***

MDC-3 bruker ett **3V CR2450 litiumbatteri** som sin strømkilde

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FmjsnbzOFu9dC7GXtWowA%2F1.jpeg?alt=media).

Dørkontakten kan også oppdage lavt batterinivå. Når batteriet er lavt, vil et lavt batterisignal bli sendt til kontrollpanelet sammen med vanlig overføring. LED-en vil lyse når dørkontakten aktiveres under lavt batterinivå.

* **Bytte batteri**

Du må åpne dekslet for å sette inn/fjerne batteriet

(Vennligst se ***Installasjon*** for detaljer om hvordan du fjerner dørkontaktens deksel)

Etter at batteriet er fjernet, trykk på lær-/testknappen 5–6 ganger for å fullstendig utlade før du setter inn det nye batteriet.

{% hint style="warning" %}
Merk:

Sørg for at batteriet er merket med den positive siden (+) vendt opp når du setter inn batteriet.

Sørg for å sette inn eller plassere batteriet fra øvre høyre vinkel i frontdekslet (bak) sett fra foran.
{% endhint %}

### ***Testmodus***

Dørkontakten kan settes i testmodus i 3 minutter ved å trykke på testknappen på frontdekslet (bak) én gang. I testmodus vil LED-indikatoren slå seg på ved utløsning. Hver trykk på testknappen sender et testsignal til kontrollpanelet for radiorekkeviddetest og tilbakestiller testmodus til 3-minutters varighet. Den avslutter testmodus automatisk etter 3 minutter og går tilbake til normal drift.

### ***Kom i gang***

Trinn 1: Fjern batteriisolatoren som befinner seg på baksiden av dørkontakten.

Trinn 2: Sett kontrollpanelet i læringsmodus, se kontrollpanelets manual for detaljer.

Trinn 3: Trykk på lær-/testknappen på dørkontakten for å sende signal til kontrollpanelet.

Trinn 4: Hvis kontrollpanelet mottar signalet vellykket, bør kontrollpanelet svare (f.eks. ved å gi pipelyder). Se kontrollpanelets manual for å fullføre læringsprosessen.

Trinn 5: Etter at dørkontakten er innlært, sett kontrollpanelet i “**Gå-test**” modus, hold dørkontakten på ønsket sted, og trykk på testknappen for å bekrefte om denne plasseringen er innenfor kontrollpanelets signalområde.

Trinn 6: Når du er fornøyd med dørkontakten på valgt plassering, fortsett til ***installasjon***.

## **Installasjon**

**For å åpne dekslet på dørkontakten:**

Trinn 1. Bruk en flat skrutrekker og før den inn i åpnehullet på den ene siden som (**Bilde 1**).

Trinn 2. Skyv den flate skrutrekkeren oppover som (**Bilde 2**).

Trinn 3. Gå til den andre siden og gjenta trinn 1 og trinn 2.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FuoHxIrl52yCCqTfRq6S6%2Fimage.png?alt=media&#x26;token=62949240-8dd2-4cce-879d-e8b032d45848" alt=""><figcaption></figcaption></figure>

&#x20;                                                               (Bilde 1)                                              (Bilde 2)

Trinn 4. Når dekslet er åpnet, kan du fortsette med å bytte batteri osv.

Trinn 5. For å sette på dekslet igjen:

* Sørg for at manipulasjonskompresjonsmerket er rettet mot manipulasjonsbryteren (Bilde 3).
* Sørg også for at de nederste krokene på bakdekselet er festet på bunnen av frontdekselet (bak) som (**Bilde 4**)
* Fest bunnkrokene i bunnlåsene på frontdekselet (bak) og trykk det deretter nedover som (1) i (**Bilde 5**), trykk deretter hele bakdekselet framover (2) for å lukke det til du hører et klipselyd.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYmUpIMdMw4rlqnHHPpcF%2Fimage.png?alt=media&#x26;token=1bfe8fea-264b-4377-a449-2b3f775597e5" alt=""><figcaption></figcaption></figure>

&#x20;                             (Bilde 3)                                                              (Bilde 4)                                                    (Bilde 5)

### ***Monteringsmetoder***

* Monter dørkontakten ved å bruke en av følgende monteringsmetoder: **Montering med borrelåstape** eller **Skruemontering.**
* Monter magneten på den mer mobile gjenstanden (for eksempel dør) ved å bruke enten den dobbeltsidige klebeputen eller skruene som følger med.
* Juster magneten i henhold til ribbemerkene på dørkontakten. Ved behov, bruk magnetavstandsstykket for bedre å justere magneten til ribbemerkene.

{% hint style="warning" %}
Merk:

Magneten bør ikke være mer enn **15 mm** fra detektoren når døren er lukket.
{% endhint %}

### **Monteringsmetoder for dørkontakten**

* **Skruefeste**

Bakdekselet har to monteringshull (gjennomslag), der plasten er tynnere, for monteringsformål.

For å montere dørkontakten:

1. Fjern dekselet (se **Installasjon** ovenfor).
2. Bryt gjennom gjennomslaget på bakdekselet.
3. Bruk hullene som mal og bor begge hullene.
4. Sett inn rawlplugger hvis du fester i puss eller murstein.
5. Skru bakdekselet inn i veggpluggen med en Phillips-skrutrekker.
6. Fest frontdekselet til bakdekselet (se **Bilde 3 \~ 5** ovenfor).

**Montering med borrelåstape:**

Dørkontakten kan monteres på vegg ved hjelp av den medfølgende borrelåstapen.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FlfYxVgHR5P5jaxpFLR0E%2Fimage.png?alt=media&#x26;token=c2895b95-1867-4453-93a7-b24724b069f4" alt=""><figcaption></figcaption></figure>

Haker, løkker

1. Rengjør veggmonteringsstedet og baksiden av dørkontakten med avfetter. Ikke monter på vegg med avskallet maling eller ru overflate.
2. Borrelåstapen kan separeres i krok- og løkkeside.
3. Fjern beskyttelsesdekselet fra krok-siden og fest det på baksiden av dørkontakten. Trykk fast i 30 sekunder for å sikre god kontakt. (**Bilde 6.**)
4. Fjern beskyttelsesdekselet fra løkke-siden og fest det på ønsket monteringssted som i (**Bilde 7.**) Trykk fast i 30 sekunder for å sikre god kontakt.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQD76NgZ6qObQGOMA22OK%2Fimage.png?alt=media&#x26;token=394246e3-cab1-4da9-96ea-550d16929969" alt=""><figcaption></figcaption></figure>

&#x20;                                                      (**Bilde 6.**)                                                    (**Bilde 7.**)

5. Plasser dørkontakten på løkkesiden av borrelåstapen på veggen (**Bilde 8 & 9.**)

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FAI98C4FrKXQ2QsSvuAjv%2Fimage.png?alt=media&#x26;token=1852adfd-1125-4e83-98e4-d99fb8a696ee" alt=""><figcaption></figcaption></figure>

&#x20;                                                                          (**Bilde 8.**)                         (**Bilde 9.**)                                                        &#x20;

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPfO0eoQKvmdYAOK52kk6%2Fimage.png?alt=media&#x26;token=e88b7247-23f7-4b57-b25e-0a0702a6ad47" alt=""><figcaption><p>Dør / vindu, ramme, ribbemerkene</p></figcaption></figure>

### **Monteringsmetoder for magneten**

* **Skruefeste**

Bakdekselet på magneten har to monteringshull for monteringsformål.

For å montere magneten:

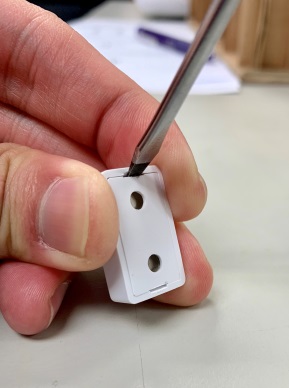

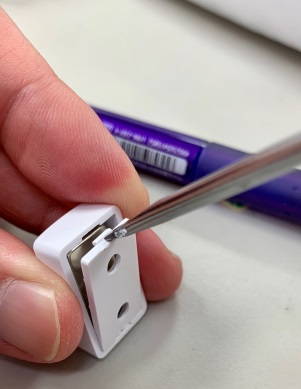

1. Åpne bakdekselet ved å bruke en flat skrutrekker til å passe inn i den innsenkede delen og skyve oppover.

| <img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FvZFhozCu8R6OktIig8nI%2F13.jpeg?alt=media" alt="" data-size="original"> | <img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FpgKaQvFtVYARQhPKEGci%2F14.jpeg?alt=media" alt="" data-size="original"> |
| -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |

2. Bruk hullene som mal og bor begge hullene.
3. Skru bakdekselet inn i døren/vinduet med en Phillips-skrutrekker. Ved behov, bruk magnetavstandsstykket for bedre å justere magneten til ribbemerkene.
4. Fest frontdekselet til bakdekselet. Hvis frontdekselet er festet til bakdekselet, skal du høre en klikkelyd.

![Skruemontering med avstandsstykke, skruemontering uten avstandsstykke](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FfU4rISbb6lufRnAMQoUN%2F15.png?alt=media)

### **Klebemontering**

Magneten kan også monteres ved hjelp av dobbeltsidig klebepad eller dobbeltsidig klebemagnetavstandsstykke.

1. Rengjør monteringsstedet og baksiden av magneten med en egnet avfetter.
2. Fjern beskyttelsesdekselet fra den ene siden av den dobbeltsidige klebepaden eller det dobbeltsidige klebemagnetavstandsstykket. Fest det på baksiden av magneten og trykk fast i 30 sekunder for å sikre god kontakt.
3. Fjern det andre dekselet og trykk magneten fast mot ønsket plassering i 30 sekunder.

![Klebemontering med avstandsstykke, klebemontering med pad](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Ffw7DwsUOJzZVCIrEKN5X%2F16.png?alt=media)

{% hint style="warning" %}
Merk:

Vennligst ikke gjenbruk den dobbeltsidige klebepaden eller det dobbeltsidige klebemagnetavstandsstykket. De kan ikke brukes igjen
{% endhint %}
