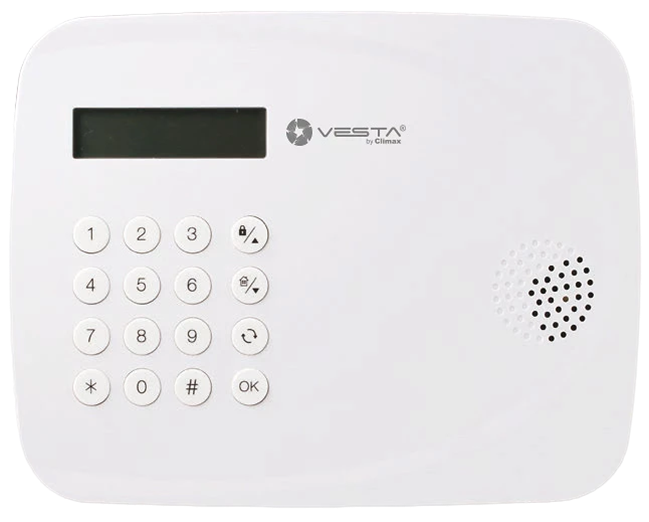

# VESTA-068N

## Introduksjon: Brukerveiledning for autonome BOGP-type paneler

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-83a554609f4a983cc7b5fbdc7712337df2a41e86%2Fimage%20(19).png?alt=media" alt="" width="325"><figcaption><p>VESTA-068N/VESTA-067</p></figcaption></figure>

Denne håndboken er utformet for å veilede deg gjennom oppsett og konfigurering av autonome BOGP-type paneler, drevet av batterier eller et eksternt batteri. Innholdet i håndboken er organisert som følger:

1. Eksternt batteri og SIM-tilkobling
2. Panelregistrering som installatør og Master
3. Legg til og konfigurer enheter
4. Fullfør systemkonfigurasjoner og rapporter til ARC

## 1. Eksternt batteri + SIM-tilkobling og APN-konfigurasjon

{% hint style="info" %}
Det er avgjørende å konfigurere APN slik at panelet kan kommunisere med SmartHomeSec-skyen. I tillegg er tilkobling av det eksterne batteriet viktig for at panelet skal opprettholde konstant og effektiv kommunikasjon med skyen. Hvis panelet kun har interne batterier, vil det ikke koble seg til skyen med mindre XMPP er aktivert i panelinnstillingene.
{% endhint %}

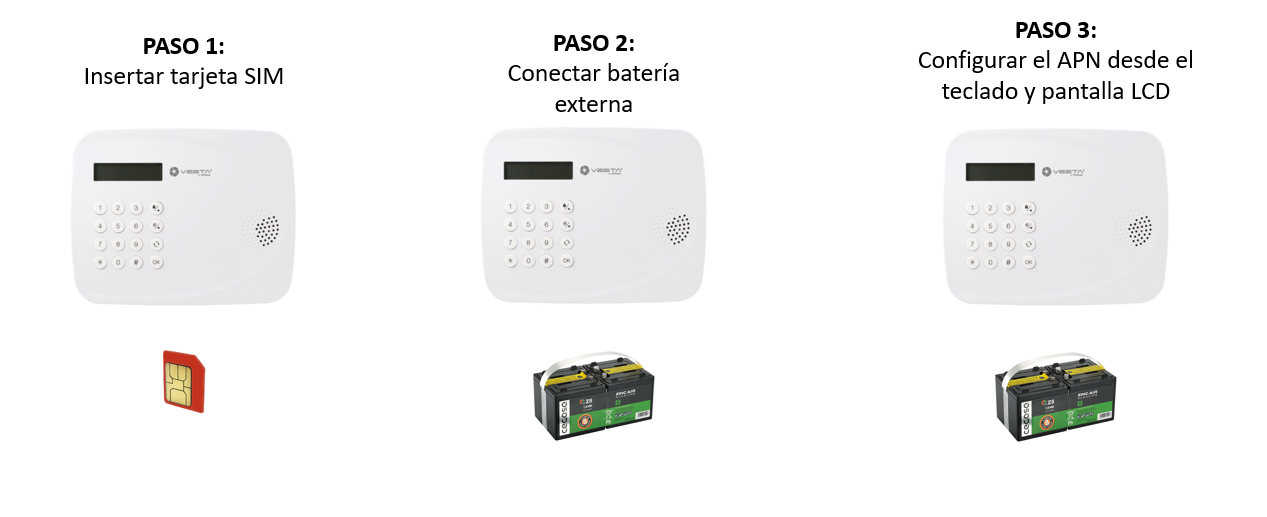

### 1.1 SIM- og eksternt batteri-tilkobling

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-9acbc4ce188f97245d42d67e441f171ce79e1aa3%2Fimage%20(4)%20(1).png?alt=media" alt=""><figcaption><p>Sett inn SIM og eksternt batteri</p></figcaption></figure>

#### Anbefalte eksterne batterier:

{% hint style="success" %}
Panelet med et eksternt batteri er 100 % tilkoblet skyen. Det vil bruke BACKUP-batterier hvis det eksterne batteriet er tomt.

**Veldig viktig** disse batteriene krever ventilasjon, så unngå ethvert lukket område uten ventilasjon.
{% endhint %}

{% tabs %}
{% tab title="8 måneders varighet" %}
[VESTA-436](https://vestasecurity.eu/it/product/VESTA-436/)

<figure><img src="https://bydemes.com/ByDemesFiles/images/VESTA-436_B.jpg" alt="" width="375"><figcaption><p>Eksternt batteri 7,5V /400Ah/3000W</p></figcaption></figure>
{% endtab %}

{% tab title="14 måneders varighet" %}
[VESTA-435](https://vestasecurity.eu/it/product/VESTA-435/)

<figure><img src="https://bydemes.com/ByDemesFiles/images/450px/VESTA-435.jpg" alt=""><figcaption><p>Eksternt batteri 12V/500Ah, 6000W</p></figcaption></figure>
{% endtab %}
{% endtabs %}

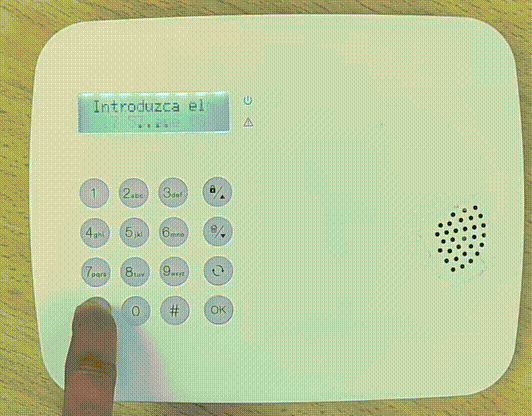

### 1.2 APN-konfigurasjon

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-dc8c478dc7bcbbffc8127c32917f033bde7e88cf%2FMultimedia1.gif?alt=media" alt=""><figcaption><p>APN-konfigurasjon på panelet</p></figcaption></figure>

{% hint style="info" %}
Merk: Vi kan også konfigurere APN med en SMS-kommando, som vi må sende til telefonnummeret til SIM-kortet som er koblet til panelet:

PROG 7982 GAPN:<mark style="color:oransje;">internet</mark>,<mark style="color:lilla;">user</mark>,<mark style="color:blå;">password</mark>

<mark style="color:oransje;">Parameter 1</mark>: GPRS APN

<mark style="color:lilla;">Parameter 2</mark>: GPRS brukernavn

<mark style="color:blå;">Parameter 3</mark>: GPRS passord
{% endhint %}

{% hint style="warning" %}

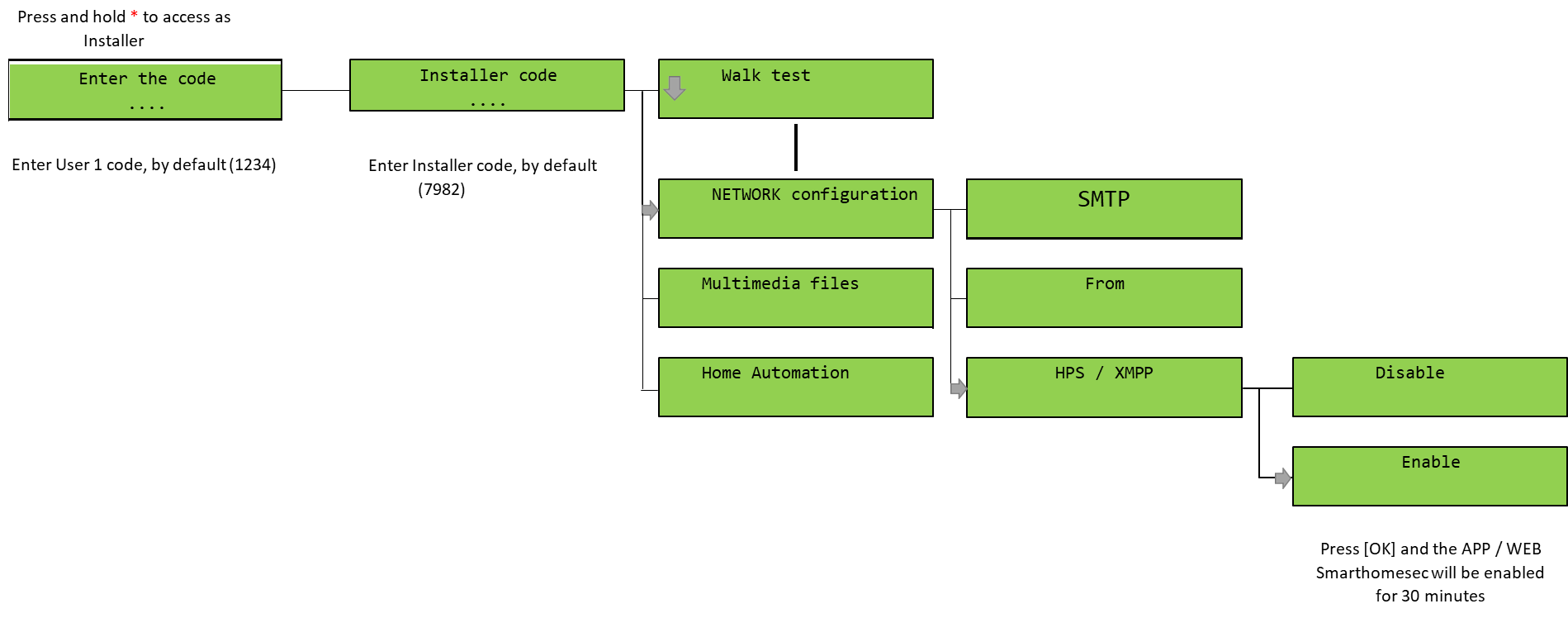

Advarsel! For paneler som IKKE har et eksternt batteri, kun interne batterier, aktiver skyen ved å bruke tastaturet og LCD-skjermen på panelet som følger før du går videre:
{% endhint %}

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-ed2a9706ab0e1ee92fd2b22bfaeb08763cecd4a5%2Fimage%20(2)%20(1).png?alt=media" alt=""><figcaption><p>Aktiver sky når du bruker panelet kun med batterier</p></figcaption></figure>

## 2. Panelregistrering som installatør og bruker

### 2.1 Installatørregistrering

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><strong>Trinn 1:</strong> Logg inn som installatør i <a href="https://github.com/AchrafBr1/vesta-knowledge-base/blob/main/guia-de-usuario-smarthomesec.md">SmartHomeSec</a> APP</td><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-05113b0d3328df3b166ab295fa6757e6ac242b74%2Fimage%20(9)%20(1).png?alt=media" alt="" data-size="original"></td><td></td></tr><tr><td><p><strong>Trinn 2:</strong> Velg + knappen</p><p>(Legg til panel)</p></td><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-fa8de8b9f61fbaeb03070c23f91346bb14f246bc%2Fimage%20(10)%20(1).png?alt=media" alt="" data-size="original"></td><td></td></tr><tr><td><strong>Trinn 3:</strong> Skriv inn panelets MAC-adresse som finnes på en etikett</td><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-7382d20b1eed8959c5689860688539c850e4e52e%2Fimage%20(11)%20(1).png?alt=media" alt="" data-size="original"></td><td></td></tr></tbody></table>

Når panelet er registrert som installatør, er det klart ✨ for konfigurasjon.

{% hint style="danger" %}
Panelet må være på og koblet til internett. Vi har 15 minutter etter oppstart til å registrere panelet.
{% endhint %}

{% hint style="success" %}
MAC-adressen til panelet står alltid på en side av panelet fysisk. I FELTET NAVN bør vi plassere abonnenten eller en hvilken som helst identifikator for panelet.
{% endhint %}

### 2.2 Brukerkonto-registrering

Brukerkontoen brukes til å styre systemet og er ment for sluttbrukeren. Fra SmartHomeSec-APPEN gir denne kontoen mulighet til å sette på/av alarm og utføre andre operasjoner. Det finnes to typer brukerkontoer: Master og Slave.

Den første kontoen vi registrerer er Master. Hovedforskjellen mellom Master- og Slave-kontoene er at Master tillater opprettelse av nye brukere, mens Slave ikke kan opprette nye kontoer.

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><strong>Trinn 1:</strong> Få tilgang til panelet som installatører, standardkoden er [7982]</td><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-f54c92555c65a3674a618b8357d25fab097a5a48%2FImagen%20de%20WhatsApp%202024-06-02%20a%20las%2015.19.19_5e1f9a7f.jpg?alt=media" alt="" data-size="original"></td><td></td></tr><tr><td><strong>Trinn 2:</strong> Velg hovedsystemets menyseksjon<img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-cb348105e6110fe9c5b80a7a5282725a96e9f0f9%2Fimage%20(14)%20(1).png?alt=media" alt=""></td><td></td><td></td></tr><tr><td><strong>Trinn 3:</strong> Velg kontoliste</td><td></td><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-82a8946a8646a97397a045388512821bfb05f707%2Fimage%20(15)%20(1).png?alt=media" alt="" data-size="original"></td></tr><tr><td><strong>Trinn 4:</strong> Velg legg til</td><td></td><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-0abd9646d7f4af8b35d780f1787933971e0a348c%2Fimage%20(17)%20(1).png?alt=media" alt="" data-size="original"></td></tr><tr><td><strong>Trinn 5:</strong> Hvis det er en ny bruker: Velg opprett en konto</td><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-07dfedb38f6af5ae067a35bcf1d9ef5f604a82ea%2Fimage%20(18)%20(1).png?alt=media" alt="" data-size="original"></td><td></td></tr><tr><td><p><strong>Trinn 6:</strong> Fyll inn brukerinformasjonen for APP-tilgang</p><p><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-7cd25be9e2c68ff7bf213db266628f6080906e9c%2Fimage%20(19)%20(1).png?alt=media" alt="" data-size="original"></p></td><td></td><td></td></tr></tbody></table>

{% hint style="success" %}
Brukerregistrering fullført! For informasjon om hvordan man bruker APP-en, følg SmartHomeSec brukerveiledning.
{% endhint %}

## 3. Legg til og konfigurer enheter

For å legge til og konfigurere VESTA RF-enheter, følg disse trinnene:

### 3.1 Legg til enheter

Trinn 1: Gå til panelkonfigurasjonen fra installatør-APPEN:

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-e453d09285cd283984eca047979d10f1e9d9d1a0%2Fimage%20(20).png?alt=media" alt="" width="192"><figcaption><p>Installatør -> Innstillinger</p></figcaption></figure>

Trinn 2: Velg "Enheter" i menyen.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-afbc0b8f69e056cf262358c1af3161bad927a3c7%2Fimage%20(21).png?alt=media" alt="" width="190"><figcaption><p>Installatør -> Innstillinger -> Enheter</p></figcaption></figure>

Trinn 3: I menyen klikk "Legg til enhet".

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-57cf8661f10d9a1a81f5c73c9d4b8a9cb1155299%2Fimage%20(23).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-c8990cc0a12972174eb326678614733225eee9bc%2Fimage%20(24).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr></tbody></table>

Trinn 4: Velg enhetstypen du vil legge til, f.eks. bevegelsesdetektor. Trykk og hold paringstasten på enheten til LED-en blinker (se enhetens manual for spesifikke instruksjoner).

Trinn 5: Følg instruksjonene på skjermen for å fullføre paringsprosessen. Panelet vil bekrefte vellykket tillegg av enheten.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-01938536dfb1ce06ae3257986b40479b64be933d%2Fimage%20(27).png?alt=media" alt=""><figcaption><p>Lær-knapp for VESTA-enheter</p></figcaption></figure>

{% hint style="danger" %}
Viktig! I tilfelle PIRCAMS og tastaturer: Tastetrykket må være 3 eller 4 sekunder. For resten av enhetene er et kort trykk nok for å legge dem til.
{% endhint %}

Når de er lagt til, vil RF-enhetene være klare til bruk og kan administreres fra samme seksjon. Her er et eksempel på konfigurering av sensorattributter:

### 3.2 Sonekonfigurasjon

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-8c1c760a18cf5bb8cc3675c7ed70712c3f30b6d9%2Fimage%20(28).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-32f411d6edc0c08a3afb4e76668e540401e94138%2Fimage%20(30).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-6841f2701a2d2477ebd835c40abb3d0fe33d29d1%2Fimage%20(31).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr></tbody></table>

{% hint style="info" %}
For å konfigurere sonene korrekt er det viktig å være kjent med tilgjengelige attributter og deres innvirkning på alarmanleggets oppførsel.

For eksempel: Innendørs er en umiddelbar sone og Inngang er en forsinket sone; vi kan tildele disse attributtene i seksjonen Respons ved innarming som betyr "Når systemet er aktivert."
{% endhint %}

## 4. Panelkonfigurasjon og rapportering til ARC (Alarmmottakssentral)

### 4.1 Sikkerhetskonfigurasjon

Denne seksjonen beskriver hvordan du justerer **sirenenes varighet** under en alarm og setter **inngangs- og utgangsforsinkelser**. For enklere identifikasjon og justering er kritiske alternativer uthevet i \*\*farge \*\*<mark style="color:rød;">**rød**</mark>.

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-20490cd089c7e1a114551573484dfd0cbd4cb3c2%2Fimage%20(1).png?alt=media" alt="" data-size="original"></td><td>Innstillinger -> Panel</td><td></td></tr><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-a2b140673ee18dae59e1922197d47831b7b000ac%2Fimage%20(3).png?alt=media" alt="" data-size="original"></td><td>Innstillinger -> Panel -> Sikkerhet</td><td></td></tr><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-328d6e12eaf1e59629cd5911c61686d58febb3ad%2Fimage%20(4).png?alt=media" alt="" data-size="original"></td><td><ol><li>Den <strong>sirenenes varighet</strong> ved alarm</li><li>Aktivering av dette alternativet forsinker alarmrapportering med 30 sekunder. (<strong>Anbefales å la være PÅ</strong>)</li><li>Juster <strong>inngangs- og utgangsforsinkelser</strong></li></ol></td><td></td></tr></tbody></table>

### 4.2 Panelkonfigurasjon

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-20490cd089c7e1a114551573484dfd0cbd4cb3c2%2Fimage%20(1).png?alt=media" alt="" data-size="original"></td><td>Innstillinger -> Panel</td><td></td></tr><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-83b61ae3104d6677a6a4b97d4a2810229068b9f7%2Fimage%20(10).png?alt=media" alt="" data-size="original"></td><td>Innstillinger -> Panel -> Panel</td><td></td></tr><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-4ad55e7e5cb63c9f3dc2dafa4646e12be50ef899%2Fimage%20(7).png?alt=media" alt="" data-size="original"></td><td>NOTATER VEDLEGG 1</td><td></td></tr></tbody></table>

*VEDLEGG 1*

{% hint style="info" %}

1. Den **Polling med alarmmottakssenter** (Veldig viktig å konfigurere i henhold til tiden som gis av ARC).
2. Koble til alarm: Når panelet kun drives av batteri (<mark style="color:rød;">**UTEN EKSTERNT BATTERI**</mark>) lar denne innstillingen oss få tilgang til panelet via **SKY under ALARMEN**.
3. **SPAREMODUS PÅ:**

   1. **Panelet, når det kun drives av BATTERIER, vil være OFFLINE, kun tilkoblet ved alarm** \2. **a. SPAREMODUS&#x20;**<mark style="color:rød;">**DEAKTIVERT**</mark>**: Panelet vil forbli i SKY 100 % på batteri \[Advarsel! Batteriene vil vare i 14 dager]**.

   b. **SPAREMODUS&#x20;**<mark style="color:grønn;">**PÅ**</mark>**: Panelet vil være OFFLINE og vil rapportere alle hendelser til både APP og CRA \[Batteriene vil vare ca. 7 måneder]**.
   {% endhint %}

### 4.3 Konfigurer brukerkoder

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-e453d09285cd283984eca047979d10f1e9d9d1a0%2Fimage%20(20).png?alt=media" alt="Instalador -> Ajustes" data-size="original"></td><td>Installatør -> Innstillinger</td><td></td></tr><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-321d58c9b41adcb608ec919ccd068e6154a484ea%2Fimage%20(8).png?alt=media" alt="" data-size="original"></td><td>Innstillinger -> Bruker-PIN</td><td></td></tr><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-9e0e486da7c3c4342426712016c53740c66d55be%2Fimage%20(9).png?alt=media" alt="" data-size="original"></td><td>Legg til navn og kode for hver bruker, denne koden vil tillate brukeren å endre modus fra APPen eller tastaturer sjekke <a href="https://github.com/AchrafBr1/vesta-knowledge-base/blob/main/guia-de-usuario-smarthomesec.md">Brukerveiledning</a> for mer informasjon</td><td></td></tr></tbody></table>

### 4.4 Oppdatering av panelet

Det er avgjørende å holde kontrollpanelet oppdatert for å sikre optimal ytelse og sikkerhet. Oppdateringer kan inneholde viktige forbedringer, feilrettinger og sikkerhetspatcher som beskytter mot kjente sårbarheter.

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-20490cd089c7e1a114551573484dfd0cbd4cb3c2%2Fimage%20(1).png?alt=media" alt="" data-size="original"></td><td>Innstillinger -> Panel</td><td></td></tr><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-2acbdadec0e86701ca3533bb235de1cf695f66c2%2Fimage%20(11).png?alt=media" alt="" data-size="original"></td><td>Panel -> FW-oppdatering</td><td></td></tr><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-9e542d50140e64df5cff2a12b9cc90ea614efb77%2Fimage%20(12).png?alt=media" alt="" data-size="original"></td><td>Velg fra listen firmware med høyest versjon (høyeste tall og høyeste bokstav)</td><td></td></tr></tbody></table>

{% hint style="info" %}
MERK: Panelet kan ved 2G eller lav dekning ta opptil 8 minutter å oppdatere.

Hvis panelet kommuniserer over 4G/LTE med god dekning kan oppdateringen ta 3–5 minutter
{% endhint %}

{% hint style="danger" %}
Når panelet er i oppgraderingsmodus <mark style="color:rød;">**IKKE slå av**</mark> eller koble fra under noen omstendigheter. Panelet vil starte på nytt automatisk.

Å SKRU AV PANELET UNDER EN OPPGRADERING KAN GJØRE DET FULLSTENDIG UBRUKELIG.
{% endhint %}

### 4.5 Rapporteringskonfigurasjon til ARC (Alarmmottakssentral)

***Rapporthendelser***

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-e5450338db75d91c7eb3aca9ddadc9b78bb5f5ed%2Fimage%20(13).png?alt=media" alt="" data-size="original"></td><td>Innstillinger -> Rapport</td><td></td></tr><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-59cd59ff8a6a7ea0226d64c417c6619aa73511d4%2Fimage%20(14).png?alt=media" alt="" data-size="original"></td><td>Under rapportdelen har vi rapportkonfigurasjon for hendelser og filer som tas for PIRCAMS-bilder</td><td></td></tr><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-252a629c59207dd422614f4dd48a94f963a68ca4%2Fimage%20(15).png?alt=media" alt="" data-size="original"></td><td>I denne delen konfigurerer vi rapport-URLen til vår CRA, og veldig viktig <strong>Trinn 3: Legg til en ny URL og tildel</strong> eller høyere siden gruppe 1 er brukt for APPen. VEDLEGG 2 for eksempler</td><td></td></tr></tbody></table>

*VEDLEGG 2*

{% hint style="success" %}
Eksempler på **HENDELSER** rapportering i forskjellige protokoller:

:fire: **MANITOU (mest brukt i Spania): ip\://**<mark style="color:blå;">**ACCT**</mark>**@**<mark style="color:oransje;">**IP**</mark>**:**<mark style="color:lilla;">**PORT**</mark>**/MAN**

SIA: **ip\://**<mark style="color:blå;">**ACCT**</mark>@<mark style="color:oransje;">**IP**</mark>**:**<mark style="color:lilla;">**PORT**</mark>/SIA2\*\*

CID: **ip\://**<mark style="color:blå;">**ACCT**</mark>@<mark style="color:oransje;">**IP**</mark>**:**<mark style="color:lilla;">**PORT**</mark>/CID\*\*.
{% endhint %}

***Fotorapport***.

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-e5450338db75d91c7eb3aca9ddadc9b78bb5f5ed%2Fimage%20(13).png?alt=media" alt="" data-size="original"></td><td>Innstillinger -> Rapport</td><td></td></tr><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-59cd59ff8a6a7ea0226d64c417c6619aa73511d4%2Fimage%20(14).png?alt=media" alt="" data-size="original"></td><td>Under rapportdelen har vi rapportkonfigurasjon for hendelser og filer som tas for PIRCAMS-bilder</td><td></td></tr><tr><td><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-3f0b4a201b93da8cf6d741d5ffd76ff34d795e71%2Fimage%20(16).png?alt=media" alt="" data-size="original"></td><td>I denne delen konfigurerer vi rapport-URLen til vår CRA for sending av bilder. VEDLEGG 3 for eksempler</td><td></td></tr></tbody></table>

{% hint style="success" %}
Eksempler på **FOTOS** rapportering i forskjellige protokoller:

:fire: **MANITOU**: <mark style="color:blå;">**ACCT**</mark>**@**<mark style="color:oransje;">**IP**</mark>**:**<mark style="color:lilla;">**PORT**</mark>
{% endhint %}

## Fotorapport for SENTINEL-programvare

{% hint style="info" %}
Trinn 1: Programmer SMTP-informasjon i innstillinger -> Rapport&#x20;
{% endhint %}

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0JtB6fgHdVz5MEjKxPNX%2Fimage.png?alt=media&#x26;token=dcf9acab-06f5-4984-82c0-1ba815a082fa" alt=""><figcaption><p>Eksempel</p></figcaption></figure>

{% hint style="info" %}
Trinn 2: Programmer e-posten som overvåkningssenteret oppgir i "Fangede filer"
{% endhint %}

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGahEIJIcTLaNoStvcHCl%2Fimage.png?alt=media&#x26;token=be532946-32c7-41dc-9760-dfccf140f84b" alt=""><figcaption></figcaption></figure>

{% hint style="warning" %}
**VIKTIG:** Hvis du bruker IP-kameraer integrert med VESTA, må du senke kameraoppløsningen til 2MP eller lavere for korrekt funksjon.
{% endhint %}

## PANELINSTALLATØRENS HÅNDBOK

{% file src="<https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEuItMQWH2AszUvyw1rwj%2FEN_VESTA-068N_manual_rev2.0.pdf?alt=media&token=42d1699c-c14f-446b-b722-3abe94706a9f>" %}
