# VESTA-063

Utendørs gardinføler med dobbel teknologi <br>
----------------------------------------------

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fb0G8u595IJTcWFW4zba7%2Fvesta-063%20F.jpg?alt=media&#x26;token=2d23d731-cce2-4479-88a6-cbb180265377" alt="" width="167"><figcaption></figcaption></figure>

### INTRODUKSJON

Den skaper en gardinbarriere med små dimensjoner (omtrent 7,5°) og har en justerbar rekkevidde opptil 12 m. Den er laget med værbestandige materialer og huset er helt vanntett. I tillegg blir elektronikken underlagt en tropisering for å sikre korrekt funksjon under alle fuktighets- og temperaturforhold. Det er en svært stabil føler og immun mot falske alarmer.

TEKNISK SPESIFIKASJON

* &#x20;   Dekning: 12 meter, 7,5 °
* &#x20;   Mikrobølgefrekvens: 24 GHz
* &#x20;   Følsomhetsinnstilling: 1 MW-trimmer / 1 IR-trimmer
* &#x20;   Arbeidsmodus
* &#x20;   Alarmreléutgang
* &#x20;   Sabotasje
* &#x20;   Strømforsyning: 3V \~ 10V DC
* &#x20;   Forbruk: 8µA
* &#x20;   Beskyttelsesgrad IP54
* &#x20;   Dimensjoner: 37 (B) x 125 (H) x 40 mm

### DELIDENTIFIKASJON

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fs5OViSEJ4DyWUoJFIvK1%2Fimage.png?alt=media&#x26;token=3eacef13-bb60-473c-bd96-fca7dd38a251" alt=""><figcaption></figcaption></figure>

1. 3-10V strømforsyning
2. Alarmklemme (AL-NC, AL-NO, AL-C)
3. Sabotasjeklemme (TP-NC, TP-NO, TP-C)
4. Rød LED: i testmodus deteksjonsalarm, i standby deteksjonsalarm hvis aktivert (Dip3)
5. Dip-bryter
6. Sabotasje
7. Mikrobølge-trimmer
8. Gul LED: i testmodus mW-deteksjon, i standby lavt batterivarsel hvis aktivert (Dip1)
9. Grønn LED: i testmodus infrarød deteksjon
10. festeskrue
11. Infrarød trimmer
12. Mikrobølgeføler
13. PIR

INSTALLASJON

<table><thead><tr><th width="78"></th><th></th></tr></thead><tbody><tr><td>DIP 1</td><td>PÅ: Lavt batterivarsel. Gul LED blinker hvert 2. sekund hvis batteriet er lavt</td></tr><tr><td>DIP 2</td><td>Inhiberingsvarighet. PÅ langt inhiberingsnivå (6 minutter), ellers 3 minutter</td></tr><tr><td>DIP 3</td><td>PÅ: Alarmsignal i standby. Den røde LED-en lyser ved deteksjon selv om sensoren er i lavstrømsmodus</td></tr><tr><td>DIP 4</td><td>PÅ: Testmodus. Hvis dip er PÅ -> alltid i test (ingen inhibering, LED-ene aktive), hvis AV går den ut av testmodus etter 3 minutter</td></tr></tbody></table>

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5RvzrAtvc6GOBVTPIZ6K%2Fimage.png?alt=media&#x26;token=f659e63b-a6df-483b-bcc7-75ee2e496439" alt=""><figcaption></figcaption></figure>

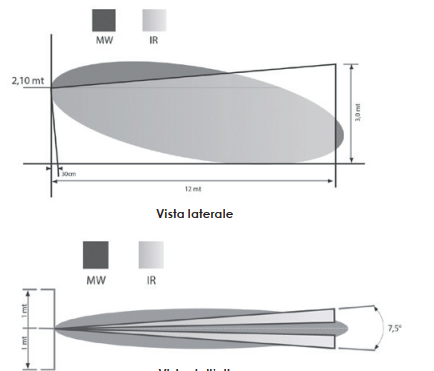

#### Rekkeviddetest i testmodus

Åpne dekselet, sett Dip4 til PÅ, lukk dekselet. Fra dette øyeblikket er LED-ene alltid aktive og sensoren er ikke lenger inhibert. Juster infrarød og/eller mikrobølge-rekkevidde. Når testene er fullført, åpne dekselet, sett Dip4 til AV og lukk dekselet. I ytterligere 3 minutter er sensoren i test. Etter denne tiden går sensoren over i lavstrømsmodus.

#### Lavt batteri

Hvis sensoren ikke får strøm fra senderbatteriet, men fra det interne batteriet (leveres separat), sett Dip1 til PÅ. Når batterispenningen faller under den forhåndsinnstilte terskelen, blinker den gule LED-en hvert (omtrent) 20. sekund.

#### Innbrudd

Ved å sette Dip3 til PÅ aktiverer sensoren den røde LED-en i noen sekunder hver gang den registrerer et innbrudd. Signaleringen påvirker forbruket ved å redusere batterilevetiden. Husk at etter hver deteksjon forblir sensoren inaktiv i minst 3–6 minutter (se Dip2).
