# VESTA-040

SVGS-5

## &#x20;Støt-, vibrasjons- og glassbruddsensor

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8Xw62oEbe52VRHHqvmcF%2Fimage.png?alt=media&#x26;token=0db73dfb-4b44-4442-b677-b796068a9aca" alt=""><figcaption></figcaption></figure>

SVGS-5 er en støt-, vibrasjons-/glassbruddsensor. Den kan sende trådløse signaler til kontrollpanelet ved påvisning av at vindusglass går i stykker eller ved støt/vibrasjon.

## Deler Identifikasjon

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F93vkjiuyZG510ZICp7TP%2Fvesta-040%205.png?alt=media&#x26;token=5b82088a-5b8c-4799-81ed-108282427736" alt=""><figcaption></figcaption></figure>

1. **Lær/Test-knapp**

(Trykk på knappen med et skarpt verktøy som en binders.)

* Trykk på knappen én gang for å sende en lærings-/testkode.
* Trykk på knappen én gang for å gå inn i testmodus i 3 minutter.
* Hold knappen inne i 5 sekunder for å justere følsomhetsinnstillinger fra kontrollpanelet.

2. **LED-indikator**

* **Lyser i 1 sekund:** Når sensoren slås på.
* **Blinker én gang:** Sender signal.
* **Blinker tre ganger sakte:** Lavt batterinivå oppdaget ved oppstart.

## **Funksjoner**

* *Batteri- og lavt batteri-deteksjon*
* Sensoren bruker ett **CR2477 3V** Litiumbatteri som strømkilde.
* Sensoren kan oppdage lav batterispenning. Når batteriet er lavt, vil et varsel om lavt batteri bli sendt til kontrollpanelet sammen med vanlige overføringer.
* Når du bytter batteri, bruk et skarpt verktøy for å åpne batterirommet for å fjerne og sette inn batteriet.

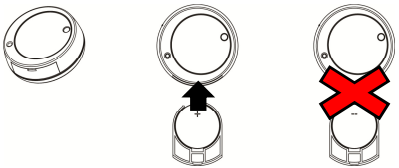

* Når du setter inn batteriet, må **positiv(+)** siden av batteriet vende oppover. **ALDRI** sett inn batteriet med negativ(-) side vendt opp.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEyhbST07X4aiRHuXZwZ7%2Fvesta-040.png?alt=media&#x26;token=40d464b3-76e1-4efc-95ae-6be29d590c38" alt=""><figcaption></figcaption></figure>

## ***Overvåkning***

Sensoren vil regelmessig sende et tilsynssignal for å rapportere tilstanden i henhold til brukerens innstilling. Fabrikkstandardintervallet er 30–50 minutter.

## ***Følsomhetsjustering***

Sensoren kan sende alarmsignal til kontrollpanelet i henhold til forskjellige følsomhetsnivåer satt i kontrollpanelet. Følsomhetsnivåene inkluderer høy, middels og lav (standard er middels hvis ingen følsomhetsnivå er satt i kontrollpanelet). Jo høyere følsomhet, desto lettere utløses sensoren ved oppdagelse av vindus-/glassbrudd eller støtvibrasjon.

Etter at sensoren er lagt til i kontrollpanelet, kan du videre sette følsomhetsnivået fra kontrollpanelet eller hjemme-

portalens nettsted.

1. Bruk et skarpt verktøy som en binders for å trykke testknappen på sensoren i 5 sekunder. Sensorens LED vil lyse konstant.
2. Se i kontrollpanelets brukerveiledning for å redigere enheten. Brukere vil kunne justere følsomhetsinnstillingene innen 10 sekunder.
3. Gå til **Type & følsomhet** og velg ønsket innstilling fra rullegardinmenyen.
4. Klikk **OK** for å bekrefte. Sensorens LED vil dempes for å indikere vellykket handling.

For detaljer om rekkevidde for støt-/vibrasjonsdeteksjon, se avsnittet Installasjon i senere del.

## ***Deteksjonsmodus***

* Enhetens støt-/vibrasjonsdeteksjonsfunksjon kan bli utløst i henhold til ulike moduser valgt i kontrollpanelet.

### **Enkeltpulss støtmodus&#x20;*****(standardmodus for SVGS-5 hvis ingen deteksjonsmodus er satt i kontrollpanelet)***

Enheten utløses av en enkelt støtdeteksjon som overskrider deteksjonsterskelen.

### **Multipuls / Akkumulert vibrasjonsmodus**

Enheten utløses av enten av følgende betingelser:

1. Når **3** pulsteller oppdages innen **20** **sekunder**.
2. Når akkumulert mindre vibrasjon oppdages med **2 minutter** overskrider deteksjonsterskelen.

* For detaljer om rekkevidde for støt-/vibrasjonsdeteksjonsmodus, se avsnittet **Installasjon** i senere del.

## ***Testmodus***

Sensoren kan settes i 3 minutters testmodus ved å trykke testknappen:

* Trykk lærings-/testknappen én gang, LED-en vil blinke for å indikere at sensoren er satt i testmodus.
* I testmodus vil LED-en blinke hver gang sensoren utløses.
* Sensoren går ut av testmodus etter 3 minutter.

## ***Søvn-timer***

Sensoren går inn i en sovetid på 2 minutter etter hver utløsning. Sensoren vil ikke sende deteksjonssignal på nytt i løpet av denne 2-minuttersperioden. Hver støtdeteksjonsutløsning i denne perioden vil tilbakestille søvntimeren til 2 minutter. Sovetiden utløper bare hvis ingen støt oppdages i 2 minutter; deretter går sensoren tilbake til normal drift og sender neste støtdeteksjonssignal.

Læring og installasjon

## ***Læring***

1. Trekk ut batteriisolatoren for å slå på sensoren.
2. Se kontrollpanelets manual for å sette panelet i innlæringsmodus.
3. Trykk lærings-/testknappen én gang for å sende en læringskode.
4. Se kontrollpanelets brukermanual for å fullføre innlæringsprosessen.

## ***Monteringsflate og materiale***

Sensoren bør monteres direkte på glass- eller kryssfinerflate.

* Glasstykkelse: Belagt, herdet og laminert glass: Minimum 5 mm.
* Kryssfiner tykkelse: Maksimum 9 mm.
* Sikkerhetsboks tykkelse: Minimum 3 mm

## ***Følsomhet og deteksjonsområde***

Sensorens følsomhet justeres via kontrollpanelet. Deteksjonsområdet for ulike følsomheter varierer avhengig av monteringsflatens materiale.

<table><thead><tr><th width="149"></th><th width="104"></th><th width="175">Glass</th><th width="169">Kryssfiner</th><th width="151">Sikkerhetsboks</th></tr></thead><tbody><tr><td><mark style="color:blå;">Materiale</mark></td><td> </td><td>Belagt / Herdet / Laminert / Innflettet glass</td><td>Kryssfiner</td><td>Stål / Silisiumdioksid</td></tr><tr><td>Tykkelse</td><td> </td><td>Minimum 5 mm</td><td>Maksimum 9 mm</td><td>Minimum 3 mm</td></tr><tr><td>Støt-/vibrasjonsdeteksjonsmodus</td><td> </td><td>Enkeltpulssmodus</td><td>Enkeltpulssmodus</td><td>Multipuls / Akkumulert vibrasjonsmodus</td></tr><tr><td><mark style="color:rød;">Følsomhet</mark></td><td>Lav</td><td> 8000mm</td><td>2000mm</td><td>-</td></tr><tr><td><mark style="color:rød;">Følsomhet</mark></td><td>Middels</td><td> 10000mm</td><td>2500mm</td><td>-</td></tr><tr><td><mark style="color:rød;">Følsomhet</mark></td><td>Høy</td><td> 12000mm</td><td>3000mm</td><td>1400mm</td></tr></tbody></table>

## ***Installasjonstrinn og retningslinjer***

1. Juster sensorens følsomhet etter ønske i henhold til monteringsflatens materiale ved bruk av tabellen gitt i forrige avsnitt.

### **Vindu-/vegginstallasjon:**

Bestem monteringsstedet på vinduet eller veggen. Sensoren kan monteres i midten eller i hjørnet. Hvis én sensor ikke kan dekke hele flaten, bruk flere sensorer.

{% hint style="warning" %}
Merk:

Når den monteres i hjørnet, sørg for å holde minst 10 mm avstand mellom sensoren og kanten av vinduet eller veggen. Juster retningen på batterisporet (**Ikke vend mot hjørnet**) for å unngå vanskeligheter ved fjerning av batterisporet.
{% endhint %}

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8xpAbvhvRJz6Xba2TIIb%2Fvesta-040%203.png?alt=media&#x26;token=e848b5fa-86fe-45b2-8ddd-5316236f13b6" alt=""><figcaption></figcaption></figure>

### **Installasjon i sikkerhetsboks:**

Når du monterer på sikkerhetsboks, monter sensoren ikke mer enn 2 cm fra dørens pivotpunkt.

2. Rens og tørk monteringsstedet. Ikke monter på skitten eller nettaktig overflate.
3. Bruk den medfølgende dobbeltsidige selvklebende tapen (Ø35 mm x 8 mm) på bakdekselet til SVGS og fest sensoren på monteringsstedet.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FWcGyBvxt0xdrGAAlk033%2Fvesta-040%204.png?alt=media&#x26;token=7c1e296d-c5a9-4974-af66-7a3bcd760b06" alt=""><figcaption></figcaption></figure>

{% hint style="warning" %}
Merk:

Vennligst ikke påfør dobbeltsidig klebebånd på frontdekselet der testknappen og LED-indikatoren er plassert, og ikke påfør teipen to ganger.
{% endhint %}

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F4Fp2hmmhNr6x2zwnTL2W%2F6.png?alt=media)

### ***Installasjonsveiledning***

* Sørg alltid for å teste deteksjonsrekkevidden etter installasjon for å bekrefte den faktiske rekkevidden.
* Den selvklebende tapen kan miste klebeevnen over tid. Sørg for å kontrollere sensoren minst hver 6. måned.
* Unngå å montere på steder utsatt for sterk vind som kan forskyve sensoren.
* Unngå å montere på steder som lett rister eller vibrerer, da dette vil forårsake falske alarmer.
* Sett sensoren til lav følsomhet når den installeres på bevegelige vinduer for å forhindre falske alarmer.
* Unngå å montere på steder hvor sensoren lett kan kollidere med gjenstander.
* Når du monterer på kryssfiner:

1. Bruk kun høy følsomhetsinnstilling.
2. Montering på vegg ved siden av store møbler kan påvirke sensorens deteksjonsrekkevidde og signaloverføringsrekkevidde. Sørg for å teste sensoren hvis du velger å montere på et slikt sted.

* Sensorens deteksjonsrekkevidde påvirkes av størrelsen og materialet på den selvklebende tapen. Følsomhets-rekkeviddetabellen i dette dokumentet er testet med fabrikkens medfølgende selvklebende tape. Hvis en annen tape brukes, må du teste deteksjonsrekkevidden på nytt.
