# VESTA-033N

**TG-15N F1**

## **Tag-leser innendørs/utendørs**

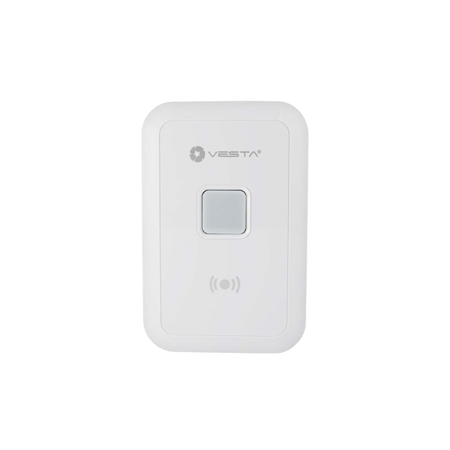

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3CKrH9EbiXOBcq28I7iy%2Fimage.png?alt=media&#x26;token=d59a1494-7585-4959-a2cc-0c22ae91d14d" alt=""><figcaption></figcaption></figure>

## ***Identifisering av delene:***

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUEWRjb94vDKZoKptyLaJ%2F1.png?alt=media&#x26;token=27b21c9b-1da6-4654-be65-4a6fdb6c5a07" alt=""><figcaption></figcaption></figure>

1. **Grønt LED Rødt LED Oransje LED Aktiveringsknapp**
2. **Tag-leser-sensor (for tag)**
3. **Batterirom**
4. **Læringsknapp**
5. **Sabotasje**

## ***LED-indikator:***

* **Grønt LED:**
  * Lyser i 3 sekunder: Når kontrollpanelet er i frakoblet modus.
  * Blinker i 5 sekunder: Når Aktiveringsknappen trykkes (*Hold tagen nær Tag-leser-sensoren for å aktivere systemet i løpet av disse 5 sekundene*).
* **Rød LED:**
  * Lyser i 3 sekunder: Når kontrollpanelet er i aktivert modus.
  * Blinker i 3 sekunder: Når systemet er frakoblet etter alarm.
* **Oransje LED:**
  * Lyser i 3 sekunder: Når Aktiveringsknappen trykkes under feil på Tag-leser/kontrollpanel

forhold: lavt batteri, sabotasje-feil osv.

* Blinker i 3 sekunder: Innlæring mislyktes eller ingen respons fra kontrollpanelet.

## ***Strøm:***

* Tag-leseren drives av to AA 1,5V L91 litiumbatterier som strømkilde.
* Tag-leseren kan også oppdage batteristatus. Hvis batterispenningen er lav under drift, vil lavt batteri-signal bli sendt til kontrollpanelet sammen med vanlige signaloverføringer, slik at kontrollpanelet kan vise statusen tilsvarende.
* Hvis batterispenningen er oppbrukt, vil både grønt og rødt LED blinke hvert 4. sekund og tag-leseren vil stoppe all drift.

## ***Strømsparingsfunksjon:***

* Når den er inaktiv, er tag-leseren i “**strømsparing**” modus og bruker ingen strøm. Den vil aktivere og “**vekke**” i 10 sekunder når tagen plasseres på tag-leser-sensoren.
* Etter 10 sekunders inaktivitet slås strømmen av og den går tilbake til strømsparingsmodus.

## ***Sabotasjevern:***

* Tag-leseren er beskyttet mot ethvert forsøk på å åpne dekselet eller å løsne tag-leseren fra monteringsflaten (se **Montering av Tag-leser** for detaljer).
* Når tag-leserens sabotasjealarm utløses, vil et sabotasje-signal bli sendt til kontrollpanelet slik at kontrollpanelet kan vise statusen. Når signalet er sendt, går tag-leseren tilbake til strømsparingsmodus.

## ***Komme i gang:***

**Trinn 1.** Fjern dekselet ved å løsne festeskruen.

**Trinn 2.** Slå på tag-leseren.

**Trinn 3.** **Legge til tag-leser i kontrollpanelet:**

1. Sett kontrollpanelet i læringsmodus (se driftshåndboken for kontrollpanelet for detaljer), og fjern deretter tag-leserens deksel.
2. Trykk på Lær-knappen, tag-leseren vil sende et læringssignal til kontrollpanelet med en pipelyd; hvis kontrollpanelet mottar læringssignalet, vil tag-leseren gi 3 pip og informasjonen vil vises i kontrollpanelet.
3. Trykk på Legg til-knappen, kontrollpanelet vil sende bekreftelse tilbake til tag-leseren og den vil gi 1 pip for å indikere vellykket læring.
4. Hvis tag-leseren ikke klarer å sende signal eller motta bekreftelse fra kontrollpanelet, vil det oransje LED blinke i 3 sekunder. Vennligst trykk på Lær-knappen igjen for å lære inn i kontrollpanelet.

**Trinn 4.** Naviger kontrollpanelet til “**Gå-test**” modus. Hold tag-leseren i ønsket posisjon, trykk lær-knappen på tag-leseren med 1 pip for å bekrefte at denne plasseringen er innen signaldekning fra kontrollpanelet; hvis vellykket vil tag-leseren gi 3 pip.

**Trinn 5.** Når du er fornøyd med at tag-leseren fungerer i valgt posisjon, kan du fortsette å montere tag-leseren ved å følge trinnene nedenfor.

## ***Montering av Tag-leser:***

Tag-leseren består av et todelt design bestående av et deksel og en base. Dekselet inneholder all elektronikk og basen gir feste. Sabotasjebryteren beskytter kabinettet mot å bli åpnet eller fjernet fra monteringsflaten.

Basen har tre perforeringer for monteringsformål. For å montere tag-leseren:

**Monteringshull:**

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FuTPJ1v5uB7jn3xX62mZD%2F4.jpeg?alt=media)

I. Fjern festeskruen i bunnen&#x20;

II. Fjern dekkelsetningen

III. Bryt ut de passende perforeringene på monteringshullene.

IV. Bruk monteringshullene i basen som mal, bor hull i overflaten.

V. Sett inn veggplugger hvis du fester i puss eller mur

&#x20;VI. Skru basen inn i veggpluggene

VII. Fest dekselet med skruen og klipsene til basen

{% hint style="warning" %}
Merk:

Hvis den monterte tag-leseren blir tvangsfjernet, vil bruddområdet bli liggende på veggen adskilt fra tag-leseren, sabotasjealarmen vil da utløses (kun tilgjengelig ved bruk av **Monteringshull** metoden).
{% endhint %}

## ***Tag-læring/fjerning***

Etter første oppstart av tag-leseren, vennligst vent i 10 sekunder for at tag-leserens sensorfunksjon skal aktiveres.

Vennligst start ***Læring*** tagen inn i kontrollpanelet, følg trinnene nedenfor:

**Trinn 1.** Trykk og hold Lær-knappen i 5 sekunder, slipp når det grønne LED lyser (30 sekunder) med 1 pipelyd.

**Trinn 2.** Plasser tagen nær tag-leser-sensoren for å registrere en tag-ID i tag-leseren:

1. Hvis en ny tag-ID læres inn i tag-leseren, vil det grønne LED blinke to ganger med 2 pip.
2. Hvis en eksisterende tag-ID allerede er lært inn, vil det grønne LED blinke en gang med 1 pip.
3. Hvis tag-ID er full (maksimalt 60 tags kan læres inn), vil det grønne LED blinke 4 ganger med 4 pip som indikasjon.

{% hint style="warning" %}
Merk:

Hvis tag-leseren ennå ikke er lært inn i kontrollpanelet, vil plassering av tagen nær tag-leser-sensoren gi 2 pip som indikerer at ingen overføring er sendt.
{% endhint %}

**Trinn 3.** For å avslutte tag-læringsmodus:

1. Trykk Lær-knappen en gang, tag-leseren vil gi 2 pip, og det grønne LED vil slukke.
2. Tag-leseren vil automatisk avslutte tag-læringsmodus etter 30 sekunder, tag-leseren vil gi 2 pip og det grønne LED vil slukke. Enhver tag som oppdages i denne perioden vil telle på nytt 30 sekunder.

For å starte ***Fjerning*** tagen fra tag-leseren, følg trinnene nedenfor:

(*Vennligst sørg for at du allerede har avsluttet læringsmodus*)

**Trinn 1.** Trykk og hold Lær-knappen i 8 sekunder, slipp når det røde LED lyser (30 sekunder) med 1 pipelyd.

**Trinn 2.** Plasser tagen nær tag-leser-sensoren for å fjerne tag-ID fra tag-leseren:

1. Hvis tagen er fjernet, vil det røde LED blinke to ganger med 2 pip fra tag-leseren.
2. Hvis en ikke-registrert tag-ID plasseres nær tag-leserens sensor, vil det røde LED også blinke to ganger med to pip fra tag-leseren.

**Trinn 3.** For å avslutte tag-fjerningsmodus:

1. Trykk Lær-knappen en gang, tag-leseren vil gi 2 pip, og det røde LED vil slukke.
2. Tag-leseren vil automatisk avslutte tag-fjerningsmodus etter 30 sekunder, tag-leseren vil gi 2 pip og det røde LED vil slukke. Enhver tag som oppdages i denne perioden vil telle på nytt 30 sekunder.

## ***Drift:***

Etter at du har fullført læring av tagen i tag-leseren, kan du nå bytte systemet til Aktivert eller Frakoblet modus:

1. **Kontroll i frakoblet modus:** Hold tagen nær tag-leser-sensoren, kontrollpanelet vil automatisk bytte til frakoblet modus, tag-leseren vil gi 2 pip.
2. **Kontroll i aktivert modus:** Trykk Aktiveringsknappen en gang, det grønne LED vil raskt blinke i 5 sekunder; hold tagen nær tag-leser-sensoren i løpet av disse 5 sekundene, tag-leseren vil gi 1 langt pip i 3 sekunder for å indikere vellykket aktivering.
3. **LED-blink:** Hvis systemet er aktivert, vil rødt LED lyse i 3 sekunder. Når det er frakoblet, vil grønt LED lyse i 3 sekunder.
4. **Sabotasje:** Når sabotasje utløses, vil tag-leseren umiddelbart sende sabotasjealarm-signal til kontrollpanelet og deretter gå tilbake til strømsparingsmodus.

## ***Bytte av batteri:***

**Trinn 1:** Fjern dekselet på tag-leseren ved å løsne festeskruen.

**Trinn 2:** Fjern de gamle batteriene.

**Trinn 3:** Trykk på Lær-knappen for å fullstendig utlade.

**Trinn 4:** Sett inn nye batterier. Tag-leseren vil gi ett pip som indikasjon.

**Trinn 5.** Trykk på Lær-knappen igjen for å sende gjenoppretting av lavt batteri til kontrollpanelet.

**Trinn 6:** Fest dekselet med skruen og monter tilbake på plass.

## ***Fabrikkinnstilling (tilbakestill læringsregister):***

**Trinn 1:** Fjern dekselet ved å løsne festeskruen.

**Trinn 2:** Fjern batteriet, trykk og hold Lær-knappen og sett inn batteriene for å slå på igjen.

**Trinn 3:** Tag-leseren vil bli fjernet fra kontrollpanelet inntil den gir 3 pip.
