VESTA-022
SD-8-EL / SD-8-EL-F1
Røykdetektor
Introduksjon
SD-8-EL / SD-8-EL-F1 røykvarsler er designet for å monteres i taket eller over trappeoppganger der røyk vil samle seg for å utløse alarm i tide og beskytte hjemmet ditt mot brannfare.
Delidentifikasjon
1. Lær / Test-knapp
Lær-/testknappen trykkes i følgende situasjoner:
Innlasting – i røykvarsleren.
For å teste radiokommunikasjonsrekkevidden.
For å teste om røykvarsleren fungerer normalt.
For å stille alarmen
2. LED-indikator
Blink hvert 30. sekund – Lavt batteri
Blink når knappen trykkes – Sender signal
Kontinuerlig blink – Oppvarming eller kalibrering / Alarm / Alarm dempingsmodus.
3. Batterirom
4. Monteringshull
5. Monteringsbrakett
6. Kroker
Funksjoner
Batteri
Røykvarsleren bruker 3 AA alkaliske batterier som strømkilde.
Når fabrikkleverte batterier brukes, har røykvarsleren en forventet batterilevetid på 4 år.
Når lav batterispenning oppdages, vil et lavt batterisignal bli sendt sammen med vanlige signaloverføringer. Hvis batterispenningen er lav, vil LED-en blinke, ledsaget av et lavt pip hver 30. sekund.
Når du skifter batterier, fjern de gamle batteriene og trykk på testknappen to ganger for å fullstendig utlade før du setter inn nye batterier.
Innlasting / Komme i gang
Trinn 1. Sett batteriene inn i batterirommet med korrekt polaritet.
Trinn 2. Etter at alle 3 batterier er satt inn, vil røykvarsleren gi 2 korte pip, LED-en begynner å blinke og en 6-minutters oppvarmingsperiode starter.
Trinn 3. I løpet av den 6-minutters oppvarmingsperioden kan røykvarsleren læres inn i panelet.
a) Sett kontrollpanelet i læringsmodus. Vennligst se kontrollpanelets manual for detaljer.
b) Trykk på lær-/testknappen på røykvarsleren. LED-en vil lyse kort, og røykvarsleren vil gi et 2-toners pip for å indikere at den sender et signal.
c) Hvis kontrollpanelet mottar signalet, vil panelet svare tilsvarende. Se kontrollpanelets manual for å fullføre innlæringsprosessen.
Trinn 4. Når den 6-minutters oppvarmingsperioden utløper, vil røykvarsleren gi et kort pip for å indikere at den starter kalibreringsprosessen.
Prosessen vil gjentas hvert 100. sekund og varsles med et kort pip. Fullføring av kalibreringsprosessen vil bli varslet med et 2-toners pip, og LED-en vil bli slått av.
Vanligvis tar det omtrent 2 ~ 16 minutter å fullføre kalibreringen. Men etter 16 minutter, hvis røykvarsleren i stedet gir kontinuerlige pip, indikerer det at kalibreringen mislyktes, og batteriene bør fjernes for å få pipingen til å slutte. Start deretter fra trinn 1 og prøv igjen etter en pause på minst 30 sekunder.
Merk:
I løpet av kalibreringsperioden er innlæring deaktivert. Hvis du ikke fullførte innlæring (trinn 3) i løpet av den 6-minutters oppvarmingsperioden, må du vente til kalibreringen er fullført (trinn 4) for å utføre innlæring.
Trinn 5. Etter oppvarming, innlæring og kalibrering er fullført, bør du teste røykvarslerens signaloverføringsrekkevidde. Sett kontrollpanelet i gå-test-modus og plasser røykvarsleren på ønsket monteringssted, og trykk deretter på lær-/testknappen for å sende et signal til kontrollpanelet.
Hvis panelet kan motta signalet normalt, fortsett med å montere røykvarsleren. Hvis signalet ikke kan mottas, endre monteringssted.
Installasjon
Det anbefales at installasjonsstedet er i midtområdet av taket, med minst 60 cm avstand fra vegger eller hindringer.
Ikke plasser detektoren på følgende steder:
- Kjøkken eller garasje – Røyk fra matlaging eller kjøretøy kan forårsake feilalarm.
- Nært et ventilasjonsvifte, lysstoffrør eller klimaanlegg – luftdrag fra disse kan påvirke detektorens følsomhet.
- Nært takbjelker eller over et skap – stillestående luft i disse områdene kan påvirke detektorens følsomhet.
- På toppen av en “A" rammetype av tak.
Trinn 1. Bruk monteringsbraketten som mal for å markere de to monteringshullene. Bor hull i monteringsstedet og sett inn plugg hvis nødvendig.
Trinn 2. Skru monteringsbraketten på det merkede stedet med de to krokene pekende nedover.

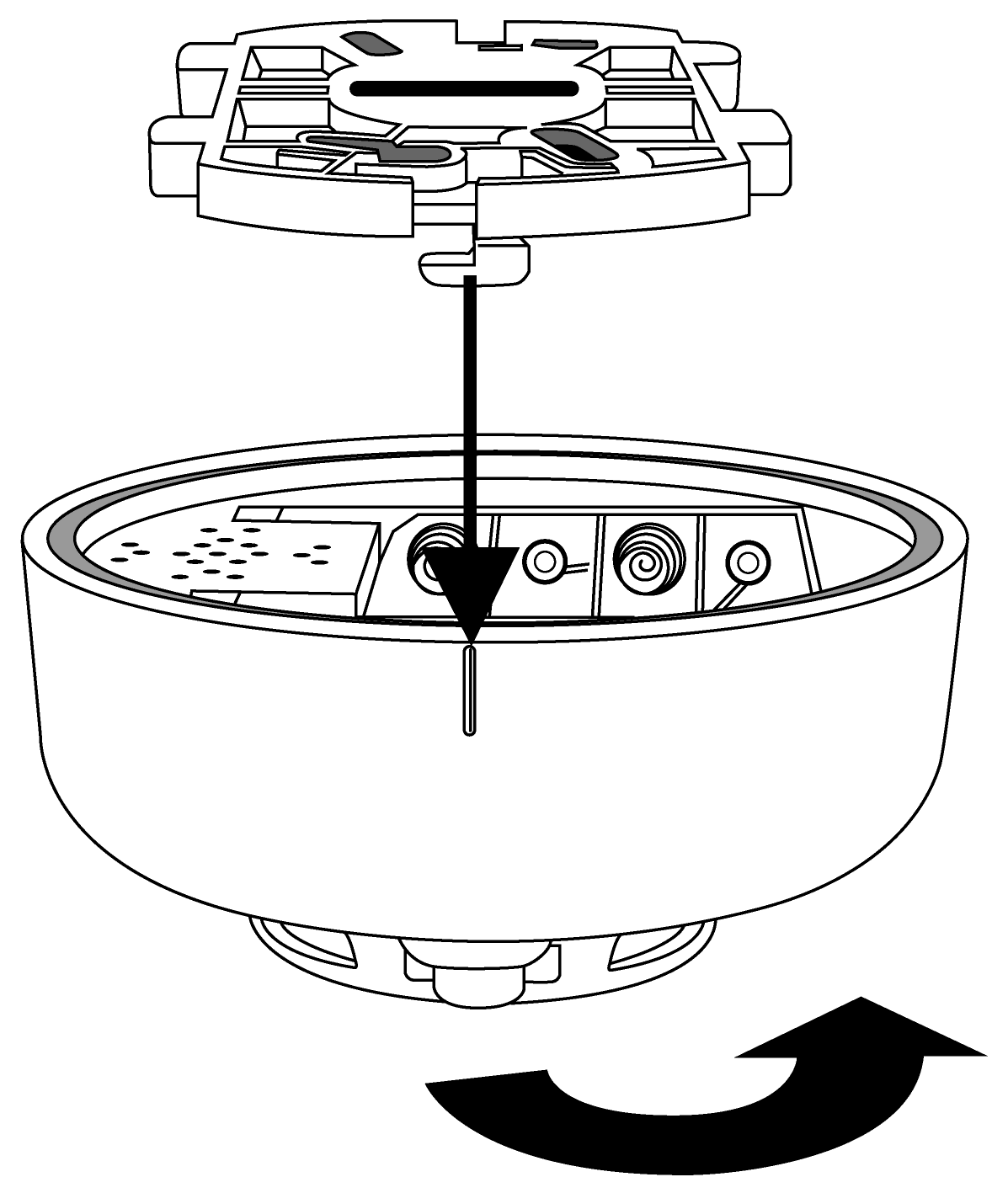

Trinn 3. Finn enkeltlinjemerket på detektoren og linjér det opp med en av krokene på braketten. Fest røykvarsleren på krokene på braketten, og roter deretter detektoren mot klokken for å låse den på plass. Installeringen er nå fullført.
Test av røykvarsleren
Trykk på lær-/testknappen på røykvarsleren for å teste om røykvarsleren fungerer normalt.
Hvis røykvarsleren fungerer normalt, vil LED-en tennes kort, og røykvarsleren vil gi et 2-toners pip.
Hvis summeren høres 3 ganger med 2-toners pip, betyr det at “Optisk kammer” på røykvarsleren enten skittent eller defekt.
Hvis LED-en ikke klarer å lyse og det ikke høres noe pip, betyr det at røykvarsleren enten er ute av drift eller at batteriene er oppbrukt.
Tilsynssignal
Etter installasjon vil røykvarsleren automatisk sende tilsynssignaler periodisk til kontrollpanelet med intervaller på tilfeldig 30~50 minutter.
Hvis kontrollpanelet ikke har mottatt signal fra røykvarsleren i en forhåndsinnstilt periode, vil kontrollpanelet betrakte den aktuelle røykvarsleren som ute av drift og reagere i henhold til panelinnstilling.
Røykdeteksjon
Når røykkonsentrasjonen overstiger den innstilte terskelverdien, vil røykvarsleren sende et alarmsignal til kontrollpanelet og aktivere en summer som gir kontinuerlig alarm i 10 sekunder. LED-en vil blinke raskt.
Når et røykalarmsignal er sendt, vil røykvarsleren fortsette å utføre oppfølgingssjekker og sende alarmsignaler hvert 2. minutt hvis røykkonsentrasjonen fortsatt overstiger alarmterskelen. Denne 2-minutters syklusen gjentas til røykkonsentrasjonen går tilbake til normal. Alarmen kan også stoppes manuelt ved å bruke “Alarmdemping” funksjonen.
Alarmdemping
Når alarmen høres, vil et trykk på lær-/testknappen sette røykvarsleren i alarmdempe-modus i 10 minutter og alarmen vil stoppe.
I løpet av denne 10-minutters alarmdempeperioden vil LED-en blinke hvert sekund.
Når 10-minuttersperioden utløper, vil røykvarsleren gi et 2-toners pip og deretter gå tilbake til normal drift. Hvis røykkonsentrasjonen fortsatt er over alarmterskelen, vil røykvarsleren starte alarmen igjen.
Rekalibrering
Ettersom driftsforholdene til røykvarsleren kan variere etter å ha vært installert en periode, kan du ønske å kalibrere røykvarsleren på nytt for å ta en ny røykdeteksjonsterskel og sikre optimal ytelse. For å gjøre dette,
Trykk og hold lær-/testknappen i 10 sekunder til LED-en begynner å blinke. Røykvarsleren vil gi 2 korte pip og deretter følge prosessen beskrevet i kalibreringsprosessen i avsnittet Innlasting/Komme i gang for å ta den nye referanseverdien
Hver gang batteriene fjernes og settes inn igjen, vil røykvarsleren også kalibrere på nytt i henhold til instruksjonene ovenfor.
Autokalibrering
Etter første installasjon vil røykvarsleren utføre automatisk kalibrering etter 4 timer. Deretter vil den utføre automatisk kalibrering en gang i måneden. Under den automatiske kalibreringsprosessen vil røykvarsleren ikke avgi lyd. Hver kalibreringsprøvetaking tar 2 minutter; hvis prosessen mislykkes, prøves den på nytt opptil 5 ganger. Hvis 5. forsøk mislykkes, vil LED-en blinke raskt, og røykvarsleren vil sende en kalibreringsfeilkode til kontrollpanelet.
LED-blinkingen kan avbrytes ved å fjerne og sette inn batteriene igjen eller ved å starte kalibreringsprosessen manuelt. Men hvis manuell kalibrering mislykkes igjen, vil røykvarsleren avgi kontinuerlige pip. I så fall må du fjerne og sette inn batteriene på nytt for å stoppe pipingen (vent 30 sekunder etter å ha fjernet batteriene før du setter dem inn igjen).
Merk:
Når automatisk kalibrering mislykkes, vil røykalarmfunksjonen fortsatt fungere normalt ved bruk av forrige alarmterskelverdi.
Vedlikehold og rengjøring
Regelmessig vedlikehold og rengjøring vil bidra til å holde røykalarmen i god stand.
Test røykalarmen ukentlig for å verifisere at alarmen og indikatorene fungerer riktig. Rengjør røykalarmen minst hver 6. måned. Støvsug forsiktig av smuss/støv/små partikler som har samlet seg i røykkammeren og sporene. Rengjør kabinettet ved å tørke det grundig med en fuktig klut og tørk det. Ikke få vann inn i alarmen. Bruk aldri rengjøringsmiddel, vaskemidler eller løsemidler på detektoren. Unngå å spraye luftfrisker, hårspray eller andre aerosoler nær røykalarmen. Maling eller endringer av detektoren er ikke tillatt under noen omstendigheter
Utløpsdato
Røykalarmen har en maksimal levetid på 10 år fra installasjonsdatoen. Du bør umiddelbart erstatte røykalarmen etter 10 år i tjeneste. Det anbefales å skrive "Bytt innen"-datoen (10 år fra installasjonsdato) på baksiden av detektoren før installasjonen.
