# VESTA-011
**KP-39**
## **FJERNBETJENT TASTATUR** TRÅDLØS

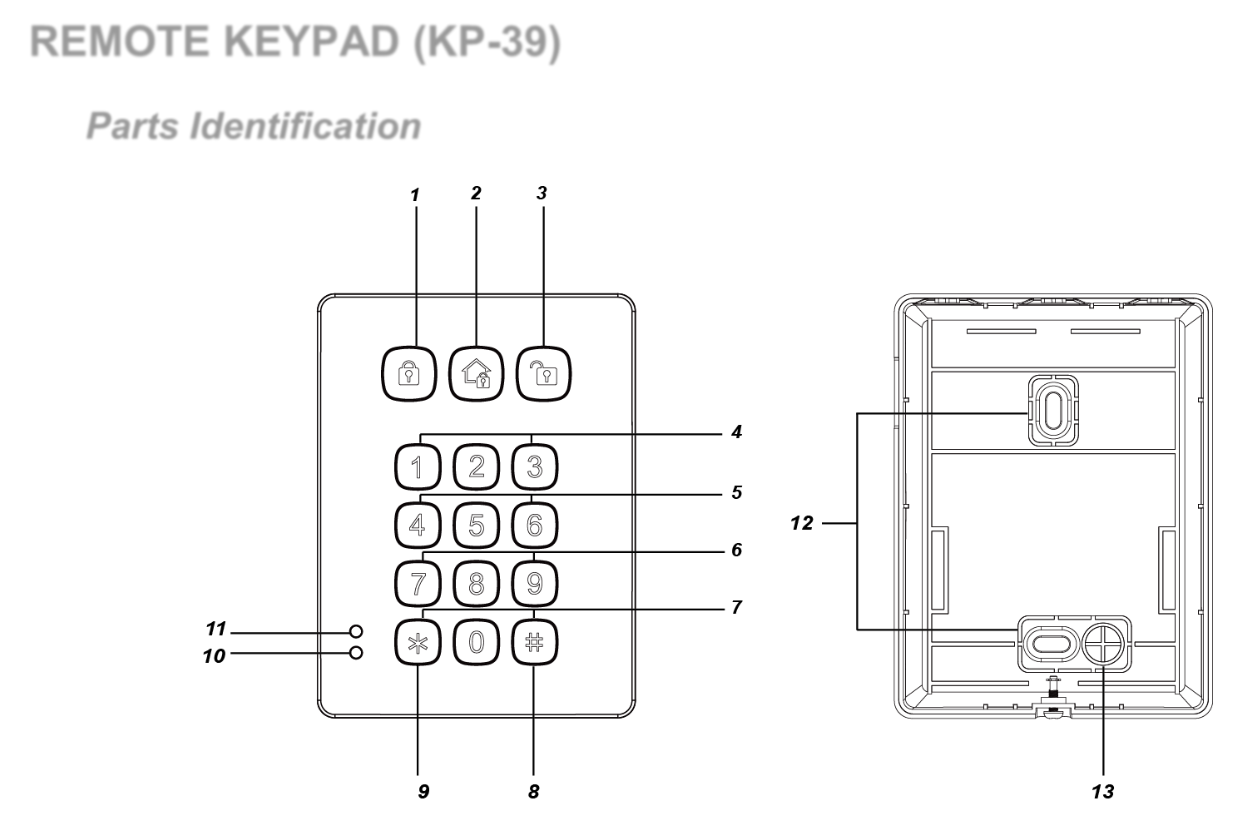

## ***Deler Identifikasjon***
1. Arme-tast
2. Hjem-tast
3. Nullstill-tast
4. Panikksignal (hvis aktivert), trykk både 1 og 3 for å utløse panikksignal
5. Brannalarm (hvis aktivert), trykk både 4 og 6 for å utløse brannalarm
6. Medisinsk alarm (hvis aktivert), trykk både 7 og 9 for å utløse medisinsk alarm
7. Send læringskode
* trykk ＊ deretter 7-tasten (under testmodus)
* trykk både # og tastene (under normaldriftsmodus)
8. \#-tast
9. \*-tast
10. Feil-LED (oransje LED)
11. Strøm-LED (grønn LED)
12. Monteringshull
13. Tamperbryter
{% hint style="warning" %}
Merk:
Det vil høres et kort pip ved tastetrykk for å indikere at knappen som ble trykket er gyldig.
4 kontinuerlige pip høres, hvilket indikerer en feil, og brukeren bør gjenta prosessen.
{% endhint %}
## ***LED-indikator***
* **Strøm-LED (grønn):**
* Lyser i 5 sekunder: etter vellykket fullføring av en gyldig tastatursekvens.
* Blinker i 5 sekunder: lavt batterinivå i normaldriftsmodus.
* Hvis strøm-LED slukker før en gyldig tastatursekvens er fullført, blir tidligere inntastede taster ignorert.
* **Feil-LED (oransje):**
* Nullstill-tast og oransje LED på sammen med 5 pip: alarmminne (avhenger av kontrollpanel).
* Blinker:
* Kun blinking: Ingen respons sendes fra kontrollpanelet innen 10 sekunder.
* Blinker sammen med 2 pip: Forespørsel om Hjem-modus under Arme-modus.
* Blinker sammen med 3 pip: Forespørsel om Hjem- eller Arme-modus når feiltilstand foreligger.
* Blinker sammen med 4 pip: PIN-koden var feil.
***Generell drift***
* Gå inn i testmodus — Tast inn tastatur-PIN og trykk deretter ＊-tasten.
* Panikksignal — Trykk **1** tast + **3** tasten samtidig. (hvis funksjonen er aktivert)
* Brannalarm — Trykk **4** tast + **6** tasten samtidig. (hvis funksjonen er aktivert)
* Medisinsk alarm — Trykk **7** tast + **9** tasten samtidig. (hvis funksjonen er aktivert)
* Sjekk kontrollpanelsstatus — Normalmodus Trykk **#** tast.
* Aktiver/deaktiver inngangs- og utgangslyd — Trykk **1** tast + **2** tasten samtidig i 2 sekunder. (Tastaturet vil avgi ett langt pip for å indikere at funksjonen er aktivert og avgi 2 korte pip for å indikere at funksjonen er deaktivert.)
## ***Strøm***
* Fjernkontrollens tastatur bruker ett CR123 3V litiumbatteri som strømkilde.
* Fjernkontrollens tastatur kan også oppdage batteristatus. Hvis batterispenningen er lav, vil strøm-LED blinke i 5 sekunder under drift. Lavt batteri-signal vil bli sendt sammen med vanlige signaloverføringer til kontrollpanelet for visning av status deretter.
* Før forsendelse er batteriet forhåndsinstallert av fabrikken.
* Når du bytter batteri, trykk på en hvilken som helst tast et par ganger for å utlade før nytt batteri settes inn.
## ***Strømsparingsfunksjon***
* Når inaktiv, er fjernkontrollens tastatur i **ventemodus** og bruker ingen strøm. Det vil aktivere og **våkne** i 5 sekunder når en hvilken som helst tast trykkes.
* Etter 5 sekunders tastelatenstid slår strømmen seg av, og den går tilbake t**il stand-by** modus.
## ***Tamperbeskyttelse***
* Tastaturet er beskyttet mot forsøk på å åpne lokket eller å løsne tastaturet fra monteringsflaten.
* Manipulasjonsbeskyttelse er deaktivert når tastaturet er i testmodus.
## ***Tilsynssignal***
* Etter installasjon vil fjernkontrollens tastatur automatisk sende tilsynssignaler til kontrollpanelet med et intervall på 30–50 minutter.
* Hvis kontrollpanelet ikke har mottatt signal fra fjernkontrollens tastatur i en forhåndsinnstilt tidsperiode, vil kontrollpanelet betrakte tastaturet som ute av drift og reagere i henhold til panelinnstillinger.
## ***Kom i gang***
Trinn 1. Sett kontrollpanelet i læringsmodus, .
Trinn 2. Legge til fjernkontrollens tastatur i kontrollpanelet:
### **Testmodus:**
1. Sett fjernkontrollens tastatur i testmodus ved å taste inn KP-PIN-koden (standard: **0000**), trykk deretter **＊** tast.
De tre LEDene vil slå seg på, sammen med ett langt pip.
1. Trykk ＊-tasten deretter **7** tasten for å sende læringssignal. Fjernkontrollens tastatur vil avgi ett langt pip.
### **Testmodusfunksjon:**
1. Trykk ＊-tasten og deretter 2-tasten — Aktiver dobbeltknapp panikkfunksjon
2. Trykk ＊-tasten og deretter 3-tasten — Aktiver dobbeltknapp brannfunksjon
3. Trykk ＊-tasten og deretter 4-tasten — Aktiver dobbeltknapp medisinsk funksjon
4. Trykk ＊-tasten og deretter 5-tasten — Deaktiver alle dobbeltknapp-funksjoner (standard)
5. Trykk ＊-tasten og deretter 6-tasten — Endre tastatur-PIN-kode
Skriv inn **Gammel** Tastatur-PIN-kode og trykk deretter **＊** tasten
Skriv inn **Ny** en ny 4-sifret tastatur-PIN-kode og trykk deretter **#** tasten**.**
6\. Trykk ＊-tasten og deretter 8-tasten — Aktiver Arme/Hjem uten PIN-kode-funksjon.
*(Vennligst referer til “**Arme/Hjem uten kontrollpanel-PIN-kode**” for detaljer, side 3).*
7\. Trykk ＊-tasten og deretter 9-tasten — Aktiver Arme/Hjem med kontrollpanelbruker-PIN-kode-funksjon (standard).
(*Vennligst referer til “**Arme/Hjem med kontrollpanel-PIN-kode**” for detaljer, side 3*).
{% hint style="warning" %}
Merk:
Hvis fjernkontrollens tastatur ikke avgir ett langt pip, betyr det at tastaturet ikke sendte læringskoden til kontrollpanelet. Vennligst trykk ＊-tasten, deretter **7** tasten igjen for å sende læringskoden.
Hvis kontrollpanelet mottar læringskoden, vil det vise informasjon deretter. Se brukerhåndboken for ditt kontrollpanel for å fullføre innlæringsprosessen.
Etter at kontrollpanelet mottar signalet fra fjernkontrollens tastatur, vil det sende en bekreftelse tilbake til tastaturet. Tastaturet vil deretter pipe 3 ganger for å bekrefte at bekreftelsen er mottatt. Hvis tastaturet ikke avgir 3 pip, vennligst start læringsprosedyren på nytt.
{% endhint %}
Trinn 3. Etter at fjernkontrollens tastatur er innlært, sett kontrollpanelet i **Gå-test** modus, hold fjernkontrollens tastatur i ønsket plassering, og send læringskoden til kontrollpanelet for å bekrefte at denne plasseringen er innenfor kontrollpanelets signalområde. For å sende læringskoden, trykk enten **＊** tasten deretter **7** tasten i testmodus eller trykk begge **#** og **＊** tastene samtidig i normaldriftsmodus.
Trinn 4. Når du er fornøyd med at fjernkontrollens tastatur fungerer i valgt plassering, kan du fortsette med å montere fjernkontrollens tastatur ved å følge trinnene beskrevet nedenfor (se “***Montering av fjernkontrollens tastatur**” for detaljer)*.
Trinn 5. Trykk Nullstill-tasten **to ganger** for å forlate testmodus, og installasjonen er fullført. Fjernkontrollens tastatur vil avgi ett langt pip, og tre systemmodus-LEDer vil slukke. Fjernkontrollens tastatur går tilbake til normaldriftsmodus.
*\*
{% hint style="warning" %}
Merk:
Fjernkontrollens tastatur vil automatisk avslutte testmodus etter 5 minutters inaktivitet og gå tilbake til stand-by-modus. Alle LEDene vil slukke og tastaturet vil avgi ett langt pip.
{% endhint %}
## ***Systemmoduskontroll***
Etter å ha lært inn tastaturet i alarmsystemets kontrollpanel, kan brukeren endre systemet ved bruk av tastaturet.
Det finnes to måter å aktivere systemet på.
1. Fravær/ Hjem Armer systemet ved å taste inn kontrollpanelets bruker-PIN-kode.
2. Fravær/ Hjem Armer systemet uten å taste inn kontrollpanelets bruker-PIN-kode. Å deaktivere systemet krever alltid å taste inn kontrollpanelets bruker-PIN-kode.
### **Arme/Hjem/Nullstill med kontrollpanel-PIN-kode:**
Under testmodus, trykk ＊-tasten og deretter **9** tasten for å aktivere Arme/Hjem med PIN-kode-funksjon.
**Gå inn i arme-modus**: Tast inn en av kontrollpanelets brukerkoder og trykk  tasten. Hvis panelet ikke har feil og arming er vellykket, vil  LEDen slå seg PÅ sammen med ett langt pip.
**Gå inn i hjem-modus**: Tast inn en av kontrollpanelets brukerkoder og  tasten. Hvis panelet ikke har feil og arming er vellykket, vil  LEDen vil slå seg PÅ sammen med 3 pip.
**Tilbake til disarm-modus**: Tast inn en av kontrollpanelets brukerkoder og  tasten. Hvis nullstilling er vellykket, vil LEDen slå seg PÅ sammen med 2 pip.
Hvis det er **alarmminne,** vil LEDen og feil-LEDen slå seg PÅ sammen med 5 pip.
**Arme/Hjem/Nullstill uten kontrollpanel-PIN-kode:\*+**
I testmodus, trykk ＊-tasten og deretter **8** tasten for å aktivere Arme/Hjem uten PIN-kode-funksjon
**Gå inn i arme-modus**: Trykk  tasten. Hvis panelet ikke har feil og arming er vellykket, vil  LEDen slå seg PÅ sammen med ett langt pip.
**Gå inn i hjem-modus**: Trykk  tasten. Hvis panelet ikke har feil og arming er vellykket, vil  LEDen vil slå seg PÅ sammen med 3 pip.
**Tilbake til disarm-modus**: Tast inn en av kontrollpanelets brukerkoder og  tasten. Hvis nullstilling er vellykket, vil LEDen slå seg PÅ sammen med 2 pip.
Hvis det er **alarmminne,** vil LEDen og feil-LEDen slå seg PÅ sammen med 5 pip.
## ***Inngangs-/utgangslyd***
* Etter at inngangs-/utgangslyd er aktivert ved å trykke **1** tast + **2** tasten samtidig i 2 sekunder (indikert med ett langt pip), vil tastaturet avgi pip når inngangs-/utgangstimeren aktiveres.
* Etter at inngangs-/utgangslyd er deaktivert ved å trykke **1** tast + **2** tasten samtidig i 2 sekunder (indikert med to korte pip), vil tastaturet forbli stille når inngangs-/utgangstimeren aktiveres.
## ***Feiltilstander***
*Når fjernkontrollens tastatur er i **NORMALDRIFTSMODUS,***
1. Når en feiltilstand foreligger i kontrollpanelet, hvis tastaturet brukes til å aktivere panelet, vil feil-LED blinke sammen med 3 pip for å indikere feiltilstanden.
2. Når tastaturet deaktiverer panelet, vil LEDen slå seg PÅ sammen med to pip som indikerer normal drift.
3. Hvis du taster inn feil KP-PIN-kode 4 ganger innen 10 minutter i testmodus, vil KP deaktivere tastfunksjonen i 1 minutt, og alle LEDene vil blinke 3 ganger sammen med 6 pip. Etter 1 minutt vil det avgi ett langt pip for å indikere at tastfunksjonen er tilbake til normal.
4. Hvis du taster inn feil KP-PIN-kode 4 ganger innen 10 minutter når du endrer systemmodus, vil KP deaktivere tastfunksjonen i 5 minutter. Etter 5 minutter vil tastaturet avgi ett langt pip for å indikere at tastfunksjonen er tilbake til normal.
## ***Tilbakestilling til fabrikkinnstillinger***
Tilbakestilling av tastaturet til fabrikkinnstillinger vil gjenopprette tastaturets PIN-kode til 0000 og slette all innlæringsminne i panelet.
### ***Tilbakestill til fabrikkinnstillinger:***
Trinn 1 Ta ut batteriene og frigjør sabotasje.
Trinn 2 Hvis “**Arme/Hjem med kontrollpanel-PIN-kode**” metode er valgt, trykk og hold **3** tasten mens du setter batteriet tilbake.
.Hvis “**Arme/Hjem uten kontrollpanel-PIN-kode**” metode er valgt, trykk og hold **4** tasten mens du setter batteriet tilbake.
Trinn 3 Fortsett å trykke **3** tasten til KP avgir 3 pip for å indikere en vellykket tilbakestilling.
.Fortsett å trykke 4-tasten til KP avgir 4 pip for å indikere en vellykket tilbakestilling.
Trinn 4 Slipp **3** eller 4-tasten, tilbakestillingsprosessen er fullført.
* Etter tilbakestilling går PIN-koden tilbake til fabrikkinnstilte verdier, 0000. Fjernkontrollens tastatur vil trenge en ny innlæringsprosess for å begynne å fungere.
* Når som helst tastaturet fjernes fra kontrollpanelet, bør det også settes til fabrikkinnstilling for å slette kontrollpanelminnet.
## ***Montering av fjernkontrolltastaturet***
For å montere fjernkontrolltastaturet:
1. Fjern frontdekselet.
2. Bruk de 2 monteringshullene i bakdekselet som mal, marker posisjonene på det mest egnede stedet.
3. Sett inn pluggene hvis du fester i gips- eller murvegg.
4. Skru fjernkontrollens tastatur fast på veggpluggene.
5. Sett frontdekselet tilbake.
