# VESTA-440

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FHrseQOxwcR48iP8fnnE4%2Fimage.png?alt=media&#x26;token=af8d8e82-e52e-4140-bb4c-5c3830777809" alt="" width="368"><figcaption><p>VESTA-440</p></figcaption></figure>

#### 1. Elenco dei prodotti del sistema di alimentazione solare

Con pannello solare mono efficiente e batteria LifePO4 ad alta capacità, il sistema di alimentazione solare VESTA fornisce energia costante ad apparecchiature esterne come ponti di rete e telecamere. Perfetto per aree in cui l'installazione di rete e alimentazione è difficile, elimina i problemi di cablaggio e riduce i costi di investimento.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2iPnhr2MXGIdy8YLtJZe%2Fimage.png?alt=media&#x26;token=2b2fd063-cedb-4029-b478-c35bef55e151" alt=""><figcaption><p>Elenco dei prodotti del sistema di alimentazione solare</p></figcaption></figure>

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FklDDMl1RWHbLfICwVyHY%2Fimage.png?alt=media&#x26;token=63bb260d-c7a0-4591-825d-021c820a4661" alt=""><figcaption><p>Funzionalità</p></figcaption></figure>

***

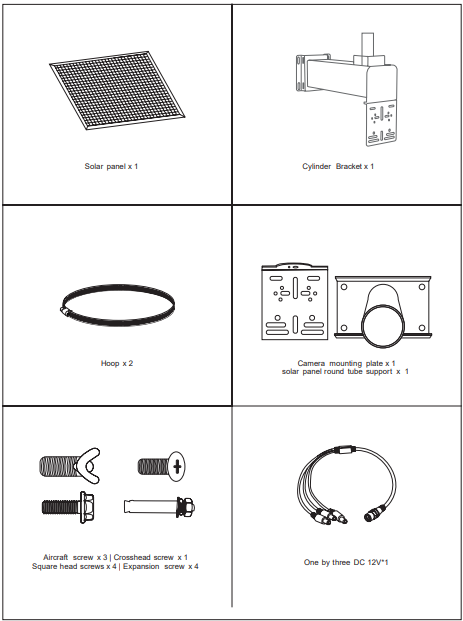

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLe9ftqT7fAZx8BUbTI8W%2Fimage.png?alt=media&#x26;token=effdb254-ede4-4607-8d6f-740fe49f330b" alt=""><figcaption><p>Lista di imballaggio</p></figcaption></figure>

#### 2. Lista di imballaggio

* Pannello solare x 1
* Supporto a cilindro x 1
* Fascia x 2
* Piastra di montaggio per telecamera x 1
* Supporto a tubo rotondo per pannello solare x 1
* Vite per aeromobile x 3
* Vite a croce x 1
* Viti a testa quadrata x 4
* Tassello di espansione x 4
* Connettore DC 12V uno-per-tre x 1

***

#### 3. Installazione

{% hint style="info" %}
I pannelli solari devono essere orientati verso il sole per evitare l'ombra causata da case o alberi.
{% endhint %}

* Trova il supporto a tubo rotondo e fissalo ai fori delle viti del telaio a I/telaio a U del pannello solare con quattro viti quadrate.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FAn55AHgBmZJvhd4cm23o%2Fimage.png?alt=media&#x26;token=d563779f-a46b-4ca4-bc56-05f636c397a6" alt=""><figcaption><p>1</p></figcaption></figure>

* **Installazione su palo:** Inserire le due fascette rispettivamente nei fori superiore e inferiore alla base del vano batteria (nota: i fori superiore e inferiore sono 4), individuare la posizione fissa del palo, stringere le braccia e fissarle saldamente.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiPKdUdvRouGarH540lOG%2Fimage.png?alt=media&#x26;token=17f4b3bd-1d20-4ce8-aef4-10e1b418963f" alt=""><figcaption><p>2</p></figcaption></figure>

* **Installazione a parete:** Usare un marcatore per individuare quattro fori sulla parete, praticare i fori con un trapano elettrico e fissarli con tasselli di espansione (due per lato).

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2yObZ003f7DuQrsAibdN%2Fimage.png?alt=media&#x26;token=cdd4a635-9aa5-45ed-b8ea-37ab5c87b378" alt=""><figcaption><p>3</p></figcaption></figure>

* **Installare i pannelli solari:** Dopo aver fissato il vano batteria, installare i pannelli solari dotati del supporto a tubo rotondo e trovare un buon angolo per il montaggio (nota: l'orientamento del pannello del vano batteria e dei pannelli solari deve essere dalla parte soleggiata — sud pieno/sud-est/sud-ovest; l'installazione a nord non è valida), e fissarlo con 3 viti per aeromobile.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FkKMB6Biu19yKthsZaMd9%2Fimage.png?alt=media&#x26;token=3b06d077-a86b-4b99-ac3a-2ff8bc764edf" alt=""><figcaption><p>4</p></figcaption></figure>

***

#### 4. Funzionamento del pannello

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5t7eFcYhBWAxwEStDW8F%2Fimage.png?alt=media&#x26;token=a48a99fe-4eb5-448b-9558-503cf21fc697" alt="" width="375"><figcaption><p>Funzionamento del pannello</p></figcaption></figure>

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRLOrPx72miWs5PVeutVq%2Fimage.png?alt=media&#x26;token=1aea2e03-b174-4864-84d0-4daba211e44e" alt=""><figcaption><p>Spia </p></figcaption></figure>

***

#### 5. Precauzioni / Guasti comuni e riparazioni

{% hint style="warning" %}
**Precauzioni:**

1. Il pannello fotovoltaico non può essere collegato ad altre fonti di alimentazione o dispositivi non compatibili per evitare danni.
2. I pannelli fotovoltaici e i dispositivi correlati devono essere fissati saldamente per prevenire cadute a causa del vento.
3. Non smontare il prodotto da soli, in quanto ciò può compromettere la manutenzione (contiene batteria al litio, che deve essere riciclata correttamente).
4. Dopo la carica completa, la batteria può supportare 2–3 giorni di pioggia.
5. Per spegnere forzatamente, premere il tasto “O” dell'interruttore — il sistema smette di funzionare.
6. Per avviare, premere l'interruttore; l'indicatore diventa verde e il sistema inizia a funzionare.
   {% endhint %}

**Guasti comuni e riparazioni:**

1. Verificare se l'interruttore è acceso
2. Verificare se la spia è verde
3. Controllare i cavi di collegamento o eventuali infiltrazioni d'acqua
4. Verificare se il pannello e i cavi sono collegati correttamente
5. Per problemi, contattare l'assistenza post-vendita

***

**Sito web:** [vestasecurity.eu](https://vestasecurity.eu)
