# VESTA-427

## Rivelatori cablati VESTA con resistore EOL&#x20;

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEa7ADmppqKsYY4AXnVGs%2Fimage.png?alt=media&#x26;token=b67b82c8-8db3-41bc-8562-deb944f596fe" alt=""><figcaption></figcaption></figure>

#### PLUG & PLAY CON VESTA

{% hint style="success" %}
Guida di cablaggio con PANNELLO IBRIDO VESTA:&#x20;
{% endhint %}

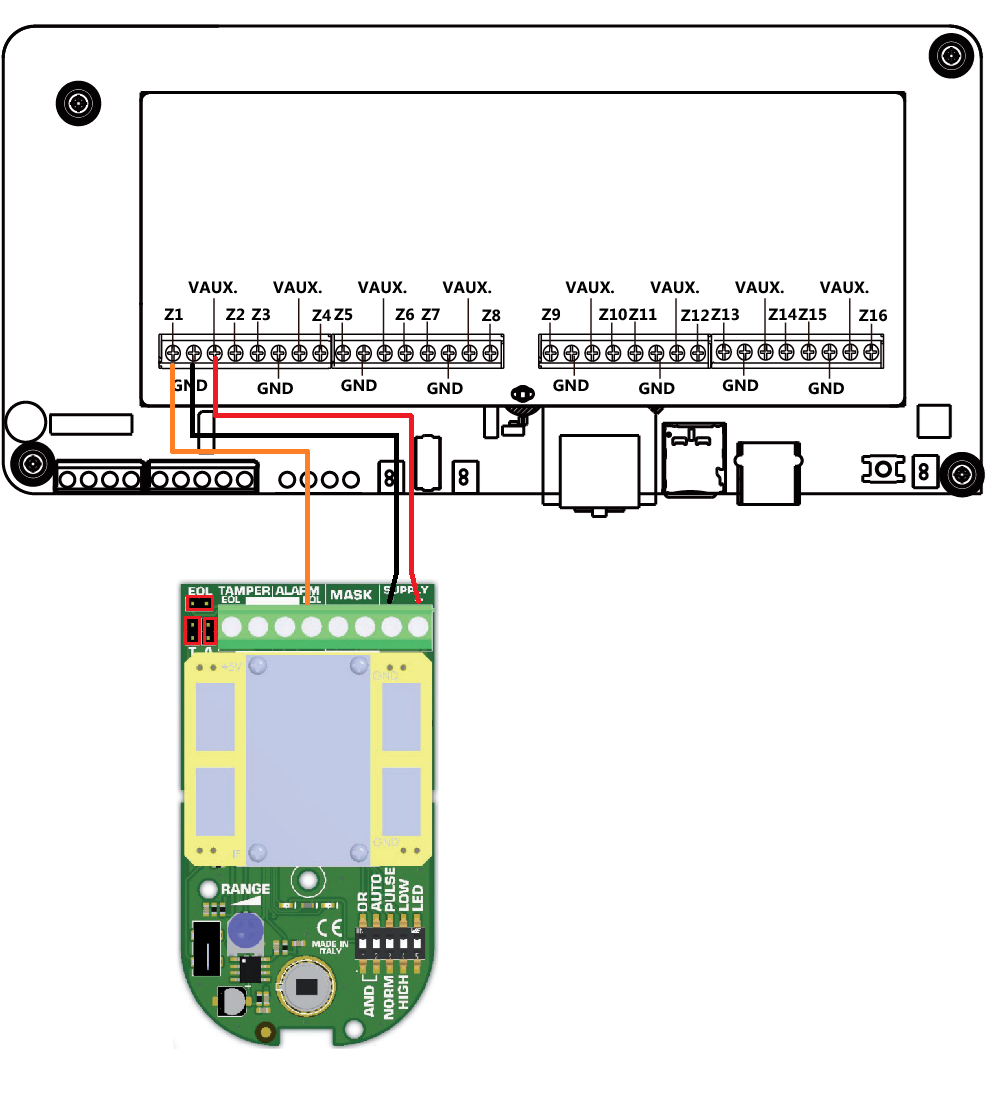

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FTe87d9VfwnoxV6fzlbC8%2Fimage.png?alt=media&#x26;token=bd9233a7-1afb-43df-93f9-908a89ee41b4" alt=""><figcaption><p>Diagramma di cablaggio del sensore VESTA-428 con un pannello VESTA ibrido</p></figcaption></figure>

{% hint style="warning" %}
Assicurarsi che i JUMPER EOL, T e A siano al loro posto.
{% endhint %}

{% hint style="info" %}
NOTA: È importante collegare la ZONA del pannello all'EOL ALLARME poiché l'EOL tamper è collegato internamente al COMUNE (-).
{% endhint %}

### CERTIFICATO EN CLASSE 2

{% content-ref url="certificati/vesta-427" %}
[vesta-427](https://vesta-guide.gitbook.io/vesta-guide/italian-it/certificati/vesta-427)
{% endcontent-ref %}

### INTRODUZIONE

I rivelatori cablati VESTA rappresentano la scelta migliore per installazioni residenziali e industriali nel settore della sicurezza. Utilizzano solo PIR digitali, evitando quindi la conversione che generalmente deve essere effettuata nei rivelatori tradizionali, dove il PIR analogico viene amplificato e convertito in digitale. Grazie alla tecnologia TOTALMENTE digitale, il rivelatore è molto più preciso nel rilevare intrusioni e non subisce alterazioni dovute a: luce bianca, luce ultravioletta, temperatura, movimento dell'aria dovuto a sistemi di riscaldamento/raffreddamento ed è totalmente immune a disturbi elettromagnetici irradiati e condotti. I rivelatori ProLine sono dotati di lenti progettate da AMC e prodotte da Fresnel Technologies, Inc. La tecnologia LODIFF® per la realizzazione delle ottiche in combinazione con i materiali POLY IR® rendono il prodotto di massima qualità ed efficienza. Tutti i rivelatori ProLine sono pet immune con portata di 15 m, con un angolo di 100 gradi. Il sensore è dotato di moduli a microonde di ultima generazione, con rumore di fondo molto basso, e può essere fornito con diverse frequenze in conformità alla normativa dei singoli paesi.

<table data-view="cards"><thead><tr><th></th><th></th><th></th><th data-hidden data-card-cover data-type="files"></th></tr></thead><tbody><tr><td><p><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYmPwUY1un8PcK1PU0RDo%2Fimage.png?alt=media&#x26;token=c38b6a8f-eb9c-4367-9246-edc7fdd2b191" alt="" data-size="original"></p><p>Protezione dalla luce bianca Il rivelatore è digitalmente filtrato dalla luce bianca.</p></td><td></td><td></td><td></td></tr><tr><td><p><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FAj0xi4y8QgucZZr2ihsB%2Fimage.png?alt=media&#x26;token=59215a7e-8cf4-4c82-8f92-4155bafb104b" alt="" data-size="original"></p><p>PIR completamente digitale Il rivelatore non ha componenti analogici, il PIR completamente digitale è collegato direttamente al microprocessore.</p></td><td></td><td></td><td></td></tr><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Faoxhxa7LmQzFeBjbjfax%2Fimage.png?alt=media&#x26;token=500eeb84-0132-4645-9b3a-aa85a422b6ff" alt="" data-size="original"></td><td>Elevata protezione RFI Grazie alla totale assenza di amplificatori tradizionali, il rivelatore ha un'alta immunità alle RFI.</td><td></td><td></td></tr><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FT6zfMNH7Y5oX2o8WguOl%2Fimage.png?alt=media&#x26;token=3dbe7a8c-a57e-4b4a-9c7a-ebb67d551548" alt="" data-size="original"></td><td>Immunità agli animali Tutti i nostri rivelatori sono pet immune fino a 15 Kg, grazie al nuovo design della lente combinato con il sistema di analisi digitale.</td><td></td><td></td></tr><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUUygyfqeF5FwAfCZCCba%2Fimage.png?alt=media&#x26;token=2174e46a-256e-4f8e-83ec-704487e1dba4" alt="" data-size="original"></td><td>Stabilizzazione agli ultravioletti Materiale POLY IR®4 per le lenti Il materiale della lente è POLY IR®. Offre la migliore combinazione di trasmittanza, stabilità ambientale e colore tra i polimeri. Materiali disponibili per la regione 8-14 micron dell'infrarosso.</td><td></td><td></td></tr><tr><td><p><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRFzRWHLxD45NIveFNoyz%2Fimage.png?alt=media&#x26;token=77d1ceeb-cf4f-47e0-80b9-90e3473a1b50" alt="" data-size="original"></p><p>Tecnologia LODIFF® Fresnel Lens L'array di lenti è realizzato componendo pezzi di lenti LODIFF®. Queste lenti offrono prestazioni significativamente migliorate rispetto alle tipiche lenti Fresnel a larghezza di scanalatura costante.</p></td><td></td><td></td><td></td></tr></tbody></table>

### PROCEDURA DI INSTALLAZIONE

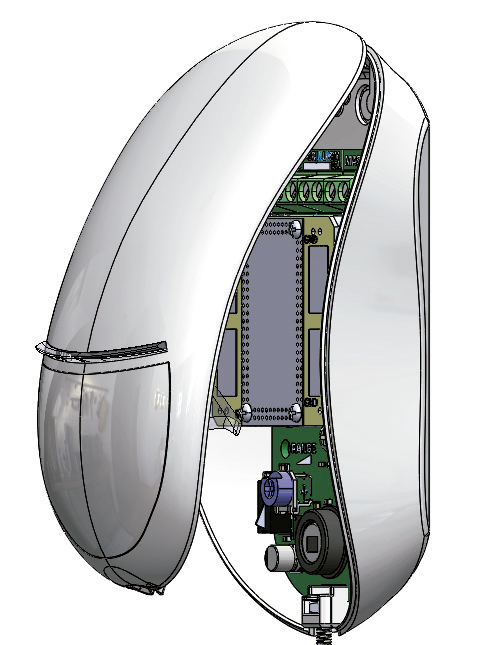

* Usando un cacciavite sottile, allentare la vite sul fondo e aprire l'involucro (vedi figura 1)
* Rimuovere il PCB dalla base facendo leva sui supporti in ABS (vedi figura 2)
* Forare il punto predisposto sulla base del coperchio nel punto desiderato per il fissaggio (o utilizzare la staffa girevole opzionale non certificata IMQ)
* Praticare il foro sulla base e fissare una vite tra la parete e il coperchio per la protezione anti-apertura posteriore (vedi fig.2)
* altezza consigliata da 1,8 m a 2,2 m
* inserire il cavo nella sede posteriore e fuoriuscire dal foro superiore
* Collegare i morsetti seguendo le connessioni mostrate in figura.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fc5Jd5EDpXihM1MO9tIK0%2Fimage.png?alt=media&#x26;token=ad3c305b-97a4-4c57-904c-aaea817d6f3d" alt=""><figcaption><p>Fig. 1</p></figcaption></figure>

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FIqWCUaddYemVCpcrshRs%2Fimage.png?alt=media&#x26;token=9549108b-b5fc-4070-b823-faf229859715" alt=""><figcaption><p>Fig. 2 </p></figcaption></figure>

{% hint style="warning" %}
NOTA: non coprire, parzialmente o completamente, il campo visivo del rivelatore NOTA: la funzione pet immune non è certificata IMQ
{% endhint %}

### FUNZIONI LED

Durante il funzionamento normale:

* <mark style="color:verde;">**LED VERDE**</mark>: Allarme PIR
* <mark style="color:giallo;">**LED GIALLO**</mark>: Allarme MW
* <mark style="color:blu;">**LED BLU**</mark>: Allarme generale (PIR e MW)
* VERSIONE AM: in caso di mascheramento, il LED corrispondente alla tecnologia mascherata lampeggia con l'apertura dei contatti di allarme con contatto MASK versione AM (versione antimasking) La versione AM prevede un autotest continuo, in caso di anomalia della durata superiore a 15 secondi il sensore segnalerà le seguenti indicazioni:
* ALIMENTAZIONE AL DI FUORI DELLE SOGLIE NOMINALI : Lampeggio alternato del LED giallo e verde con contatto Mask aperto
* AUTO-TEST DEL CAMPO PIR led verde lampeggiante con contatto MASK aperto
* AUTO-TEST DEL CAMPO MW led giallo lampeggiante con contatto MASK aperto

### REGOLAZIONE E CONNESSIONE

Dip 1--> off = led spento - on = led acceso\*

Dip 2 --> off = portata 15 m - on = portata 7 m&#x20;

Dip 3 --> off =1 impulso - on = 2 impulsi&#x20;

Dip 4 - 5 --> OFF-OFF = AND ON-OFF=OR ON-ON=AUTO OR\*&#x20;

Trimmer Range = usato solo per MW&#x20;

Ponticelli T - A - EOL aperti = tutti i contatti liberi senza resistori&#x20;

Jumper T - A - EOL chiusi = doppio bilanciamento (ALLARME 5,6K & TAMPER 5,6K)&#x20;

ALLARME: morsetti NC (ponticello EOL aperto)&#x20;

Tamper: morsetti NC (ponticello EOL aperto)&#x20;

MASK: morsetto NC (con ponticello EOL aperto - solo per versione AM)&#x20;

BS: morsetto per controllo remoto del LED e MW&#x20;

DT2AM + e - = ALIMENTAZIONE: tensione di alimentazione 9 - 15Vcc @ 27 mA nominale

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Faaj5armyPxR3s0vn5qYd%2Fimage.png?alt=media&#x26;token=1b9b91f6-69c3-4db9-a024-3dbda17121ab" alt=""><figcaption></figcaption></figure>

### Scheda tecnica

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FvFY26ujYiB9Y8uBFxpuN%2Fimage.png?alt=media&#x26;token=1f5ac247-5073-4546-a9f7-6889acf90273" alt=""><figcaption></figcaption></figure>
