# VESTA-425

TouchPanel 3

## Qallmax - Pannello antintrusione touch-screen&#x20;

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fiq4xzt5CPvv1bUiZlpll%2Fimage.png?alt=media&#x26;token=f5e7070c-40b4-41ed-a617-c1389685701e" alt=""><figcaption></figcaption></figure>

## 1. Introduzione

TouchPanel-3 utilizza un'interfaccia utente moderna e intuitiva su un display a colori ad alta risoluzione da 7”, fornendo agli utenti un accesso rapido alle funzioni di sicurezza e domotica, oltre a un controllo rapido sullo schermo di tutte le aree.

Come gateway domestico intelligente multifunzionale basato su IP con RF, Z-Wave, WiFi, 4G/LTE e funzionalità Bluetooth, TouchPanel-3 offre soluzioni complete, inclusi sicurezza domestica, verifica visiva, automazione domestica, gestione dell'energia, monitoraggio di emergenza e gestione remota, per massima flessibilità e comodità.

Inoltre, TouchPanel-3 dispone di comunicazione bidirezionale vivavoce attraverso l'altoparlante e il microfono integrati.

Altre funzionalità innovative includono lo sblocco tramite Bluetooth, che consente agli utenti di disinserire comodamente il sistema di sicurezza anche a mani occupate. La funzione di rilevamento del volto permette alla fotocamera frontale di scattare foto quando qualcuno disinserisce il sistema, fornendo la base per l'analisi algoritmica per prevenire potenziali danni.

#### Caratteristiche del sistema

* **Comunicazione vocale bidirezionale con VOIP e 4G/LTE**: Il microfono e l'altoparlante integrati consentono all'utente di effettuare chiamate vocali vivavoce in caso di emergenza.

Inoltre, TouchPanel-3 risponde automaticamente a una chiamata di richiamata durante il timer di richiamata.

* **Connessione Ethernet, WiFi e/o 4G/LTE**:

Il sistema può essere connesso tramite Ethernet, WiFi o 4G/LTE. Quando sono disponibili tutti e tre i metodi di connessione, il pannello dà priorità alle connessioni nel seguente ordine: Ethernet > WiFi > 4G/LTE.

La connessione WiFi fornisce un backup all'Ethernet per estendere la flessibilità del sistema.

* **Promemoria vocale**: Il pannello riproduce messaggi vocali al cambiamento della modalità del sistema per ricordare all'utente lo stato del sistema.
* **Riconoscimento AI per le immagini di allarme:** Il pannello incorpora un algoritmo di Intelligenza Artificiale per riconoscere se un'immagine di allarme contiene una persona. Le immagini di allarme, insieme ai risultati del rilevamento AI, vengono trasmesse al CMS, consentendo al CMS di dare priorità alla nuova coda di allarmi in base a questo rilevamento AI.
* **Timeout dello schermo**: Per impostazione predefinita, lo schermo di TouchPanel-3 si spegne automaticamente dopo 5 minuti di inattività. Tocca qualsiasi punto dello schermo per riaccenderlo.

L'utente può anche selezionare il periodo di timeout dello schermo nelle Impostazioni. Se viene selezionato "Mai", lo schermo rimarrà sempre acceso. Si prega di fare riferimento a ***5. Impostazioni***.

* **Dispositivo accessorio integrato**:

TSP-Cam: Il pannello è dotato di una fotocamera integrata, fotocamere aggiuntive possono essere incluse nel sistema per estendere la copertura.

## 2. Panoramica del sistema

### 2.1. Identificazione delle parti

![Vista frontale](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/LMsOpLGW2Ej4ieftOs9K/Unknown%20image)

<figure><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/bcJEQPDPDm6gfEwIPPlu/Unknown%20image" alt=""><figcaption><p><strong>Vista posteriore</strong></p></figcaption></figure>

<figure><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/mW6E97hLKoOZdcGI70VI/Unknown%20image" alt=""><figcaption><p><strong>Vista interna</strong></p></figcaption></figure>

<figure><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/7VCvxhhfG7TckwravlNA/Unknown%20image" alt=""><figcaption><p><strong>Vista interna</strong></p></figcaption></figure>

<table data-header-hidden><thead><tr><th width="162"></th><th></th></tr></thead><tbody><tr><td><strong>Pulsante di Accensione</strong></td><td><ul><li>Se per qualche motivo è necessario spegnere o riavviare forzatamente il sistema, premere il pulsante di alimentazione per <strong>2 secondi</strong> e quindi rilasciarlo per accedere al menu di selezione.</li><li>Premere e tenere premuto il pulsante per **10 secondi** forzerà lo spegnimento immediato del sistema.</li></ul></td></tr><tr><td><strong>Pulsante di ripristino</strong></td><td>- <mark style="color:rosso;">Riservato all'uso del produttore</mark> – Non premere se non istruiti dal personale autorizzato****</td></tr></tbody></table>

### 2.2. Indicatore LED

Gli indicatori LED vengono utilizzati per mostrare i vari stati del sistema.

<table data-header-hidden><thead><tr><th width="182"></th><th width="131"></th><th></th></tr></thead><tbody><tr><td><strong>LED</strong></td><td><strong>Comportamento</strong></td><td><strong>Stato del sistema</strong></td></tr><tr><td><strong>LED bianco</strong></td><td>On</td><td>Riavvio del pannello</td></tr><tr><td><strong>LED verde</strong></td><td>On</td><td>Alimentazione CA connessa</td></tr><tr><td><strong>LED rosso</strong></td><td>On</td><td>Perdita alimentazione CA</td></tr><tr><td><strong>LED arancione</strong></td><td>On</td><td>Guasto del sistema</td></tr></tbody></table>

### 2.3. Alimentazione

**Alimentatore**

* È richiesto un alimentatore switching USB-C DC 5 V 3 A da collegare a una presa a muro. Assicurarsi di utilizzare solo un adattatore con la tensione CA appropriata per evitare danni ai componenti.
* TouchPanel-3 si accenderà automaticamente dopo che l'alimentazione CA sarà fornita.

**Batteria ricaricabile**

* Oltre all'adattatore, all'interno del pannello di controllo è presente una batteria ricaricabile, che funge da alimentazione di backup in caso di interruzione di corrente.
* Durante il normale funzionamento, l'adattatore CA viene utilizzato per alimentare il pannello di controllo e contemporaneamente ricaricare la batteria.
* Quando l'adattatore viene scollegato dal pannello di controllo, il LED rosso si accende per indicare la perdita di alimentazione CA.
* Quando il livello della batteria è basso, TouchPanel-3 segnalerà uno stato di batteria bassa. Se l'adattatore CA non viene ricollegato dopo questo avviso e la batteria continua a scaricarsi, comparirà un messaggio di avviso sull'interfaccia utente. Se la batteria diventa troppo bassa per il funzionamento del sistema, si spegnerà automaticamente per proteggere i dati.

**Accessorio di alimentazione ausiliaria (opzionale)**

* Oltre all'alimentatore standard, TouchPanel-3 può anche essere alimentato utilizzando una delle seguenti alimentazioni opzionali:
  * **AUX-PS:** Una scheda di alimentazione AC che converte un ingresso 100–240 VAC, 50/60 Hz in un'uscita regolata 5 V DC / 3 A. L'AUX-PS deve essere collegato a una presa di rete (presa di corrente).
  * **AUX-PS-DC:** Una scheda di alimentazione DC che converte un ingresso 7-36 V DC in un'uscita regolata 5 V DC / 3 A. L'AUX-PS-DC dovrebbe essere collegato a una sorgente di alimentazione DC regolata (ad es., un'unità di alimentazione (PSU)).
* Per utilizzare l'accessorio di alimentazione (AUX-PS o AUX-PS-DC):
  1. Collegare il connettore USB-C dell'AUX-PS o dell'AUX-PS-DC alla porta USB-C su TouchPanel-3.
  2. Per **AUX-PS**, collegare i due fili del cavo di alimentazione CA ai terminali di ingresso di alimentazione sull'AUX-PS, quindi collegare il cavo a una presa di rete 100–240 VAC.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/FQ4L2Ziumjip0ZQaaKqw/Unknown%20image)

Per **AUX-PS-DC**, collegare i fili di uscita positivo e negativo di una sorgente di alimentazione DC regolata (ad es., una PSU) ai terminali V+ e V-, rispettivamente.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/Ch71SS0mmrsitiRxBV2k/Unknown%20image)

* Fare riferimento alla sezione **3.4. Accessorio di alimentazione ausiliaria**per le istruzioni di installazione per AUX-PS e TouchPanel-3. Lo stesso processo di installazione si applica anche ad AUX-PS-DC.

## 3. Installazione

### 3.1. Distribuzione del sistema

Il pannello di controllo è progettato per essere montato a parete; seguire le linee guida seguenti quando si pianifica la posizione di installazione:

* Il pannello di controllo richiede alimentazione di rete e connessione Ethernet.
* Se viene utilizzata la rete cellulare, assicurarsi che vi sia una buona copertura cellulare (si consiglia una potenza del segnale di almeno 4 su 5).
* Evitare di montare il pannello di controllo vicino a grandi oggetti metallici che possono influire sulla potenza del segnale radio wireless.
* Il pannello di controllo dovrebbe essere protetto da sensori in modo che nessun intruso possa raggiungerlo senza prima attivare un sensore.
* Quando si utilizzano router per estendere la copertura della comunicazione wireless, ricordarsi di utilizzare solo router con batterie di backup per i sensori di sicurezza. Se si utilizza un router senza batteria di backup per i sensori di sicurezza, il router si spegnerà in caso di guasto AC e i sensori di sicurezza perderanno la connessione con il pannello.

### 3.2. Installazione hardware

**Distacco**

**1** Allentare le due viti di fissaggio inferiori per staccare la copertura frontale dalla piastra posteriore.

**2** Allentare la vite che fissa il coperchio di accesso posteriore e rimuovere il coperchio di accesso.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/yMNLrIbJ4gvt8U7lyghB/Unknown%20image)

**Configurazione hardware**

1. Collegare un cavo Ethernet alla porta Ethernet.
2. (Opzionale) Inserire una scheda Micro-SIM con il lato del chip rivolto verso il basso.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/gk1sJX1BOKrHbRoiRyTd/Unknown%20image)

{% hint style="warning" %}
Nota:&#x20;

* Prima di inserire la scheda SIM, assicurarsi che il codice PIN sia disattivato e che i messaggi SMS siano stati rimossi.
* Inserire la scheda SIM quando il pannello è spento.
* Assicurarsi di inserire una scheda SIM con piano dati.
  {% endhint %}

3. (Opzionale) Collegare l'ingresso e l'uscita cablati al terminale di ingresso e uscita (vedere **5.2.7. Dispositivo cablato** per i dettagli).
4. Collegare il connettore della batteria al morsetto del connettore della batteria e instradare i cavi lungo la parete laterale inferiore.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/UixVy8MjcieMsgUYiKeP/Unknown%20image)

5. Inserire il connettore USB-C dell'adattatore nella porta USB-C sulla scheda PCB del pannello.

Se si utilizza l'accessorio di alimentazione (AUX-PS o AUX-PS-DC) con TouchPanel-3, collegare il connettore USB-C dell'accessorio alla porta USB-C sulla PCB.

6. Ripristinare e fissare il coperchio di accesso posteriore.
7. Instradare i cavi attraverso uno dei fori per i cavi sulla piastra posteriore, riattaccare la copertura frontale alla piastra posteriore, quindi stringere le viti di fissaggio inferiori.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/bMSXUhgRHE6mL4L79pY7/Unknown%20image)

&#x20;Quanto sopra è un esempio di cablaggio. La piastra posteriore offre quattro sezioni asportabili come opzioni per i fori di cablaggio.

8. Inserire l'alimentatore in una presa a muro. Il LED verde su TouchPanel-3 si accenderà stabilmente per indicare l'alimentazione CA connessa.

**Montaggio**

TouchPanel-3 è progettato per essere montato a parete.

Si consiglia di installare il pannello all'altezza del torace circa, dove il touchscreen può essere facilmente raggiunto e utilizzato.

1. Staccare la copertura frontale dalla piastra posteriore.
2. Usare i quattro punti perforati sulla piastra posteriore come modello per forare i fori sulla parete.
3. Inserire i tasselli da muro, quindi avvitare la piastra posteriore alla parete con le 4 viti fornite.
4. Allineare i fori di aggancio superiori della copertura frontale con i relativi ganci sulla piastra posteriore, quindi spingere in avanti la copertura frontale per chiuderla. Stringere le 2 viti di fissaggio inferiori.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/UgBl7tpZmIeL84UobNrL/Unknown%20image)

***

### 3.3. Sostituzione della batteria

**Rimozione della batteria**

1. Scollegare il connettore della batteria.
2. Inserire un dito nella scanalatura e fare leva per estrarre la batteria.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/piN7t4vrl0bgeKcd3EkN/Unknown%20image)

**Installazione della batteria**

1. Posizionare una nuova batteria nel vano batteria.
2. Collegare il connettore della batteria al terminale. Il design a prova di errore aiuta a garantire il corretto collegamento.&#x20;

<figure><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/QnwzV2nuwuXtOxb5c1sJ/Unknown%20image" alt=""><figcaption></figcaption></figure>

3. Instradare i cavi lungo la parete laterale inferiore

<figure><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/JgjMu7VKDW3WyO7hcb0L/Unknown%20image" alt=""><figcaption></figcaption></figure>

### 3.4. Accessorio di alimentazione ausiliaria (opzionale)

L'accessorio di alimentazione (AUX-PS) include una copertura per l'altoparlante. Per installarlo, gli utenti devono prima rimuovere la stoffa originale dell'altoparlante da TouchPanel-3, quindi montare sia l'AUX-PS che la copertura sul pannello.

**Parte 1: Rimozione della stoffa dell'altoparlante**

1. Svitate le due viti di fissaggio inferiori e staccate delicatamente la copertura frontale dalla piastra posteriore.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/qxpxjrnyzkPLxbcyeAbP/Unknown%20image)

2. Capovolgere la copertura frontale, svitare le quattro viti agli angoli e la vite che fissa il coperchio di accesso posteriore, e separare con cura il coperchio posteriore dalla copertura frontale.
3. Disinnescare le 5 linguette e rimuovere la stoffa dell'altoparlante.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/spO2bXJ4qRWAvrSy3cTn/Unknown%20image)

**Parte 2: Installazione del pannello e dell'AUX-PS**

1. Rimuovere uno dei fori preforati per i cavi, quindi fissare la piastra posteriore alla parete.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/A0hDLOWAwe2Cak0CStOc/Unknown%20image)

2. Allentare le due viti di fissaggio e separare la copertura dell'altoparlante e l'AUX-PS.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/wgcc2XZOCRXTHtJpRcW8/Unknown%20image) ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/csjUy9m389eKSLayOGfs/Unknown%20image)

3. Instradare un cavo Ethernet e il cavo USB-C dell'AUX-PS attraverso il foro per cavi più basso della piastra posteriore.

**Usare un cavo Ethernet senza l'involucro di plastica sul connettore RJ45. Verificare che sia il cavo sia il connettore RJ45 possano passare attraverso il foro per cavi desiderato sulla piastra posteriore e l'apertura dell'AUX-PS.**

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/6xQ6Y6VRxH2oZB04dhVa/Unknown%20image) ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/mGuqb6zGmOM65jPl4VIt/Unknown%20image)

4. Collegare il connettore RJ45 alla porta Ethernet e il connettore USB-C alla copertura, quindi riattaccare la copertura frontale alla porta USB-C sulla PCB. la piastra posteriore.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/pFW6rXjAcF7ivRFOTryT/Unknown%20image)

5. Ripristinare e fissare l'accesso posteriore

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/JYx9N1Dj3BATPZJHMVuk/Unknown%20image)

6. Instradare l'altro connettore RJ45 attraverso l'apertura dell'AUX-PS e infilare la scheda di carta nello spazio tra la parete e il pannello.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/OUrl761uNVwRjAfxpKoM/Unknown%20image)

7. Rimuovere il rivestimento dall'adesivo sul retro della scheda di carta, attaccare la scheda alla parete per evitare scivolamenti, quindi fissare le due viti di fissaggio inferiori del pannello.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1jqtDpepO9oEvFpLrzfZ%2Fimage.png?alt=media&#x26;token=fb14d127-02f0-4da6-a8e9-7c875010b86f" alt=""><figcaption></figcaption></figure>

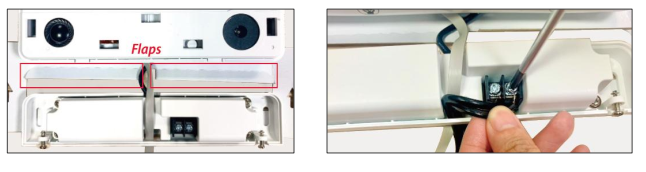

8. Piegare verso l'esterno le due alette della scheda di carta, instradare il cavo di alimentazione attraverso l'apertura dell'AUX-PS e collegare e fissare i due fili del cavo ai terminali dell'AUX-PS.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FT1id9IRq4nEiIhzQuPUN%2Fimage.png?alt=media&#x26;token=6d27d4d5-6b7b-4394-a3d2-bbe987d90861" alt=""><figcaption><p>8                                                                                                            9</p></figcaption></figure>

9. **Premere saldamente AUX-PS contro** TouchPanel-3, quindi usare i due fori sull'AUX-PS come modello per segnare e praticare due fori per le viti nella parete.&#x20;

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/hNHj93BOms9T19JTWFK9/Unknown%20image)

10. Mantenendo premuto saldamente l'AUX-PS contro TouchPanel-3 e la parete, avvitare due viti nei fori praticati per assicurare un fissaggio preciso.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/DFaBas1oHcmIad2mfcQP/Unknown%20image)

11. Fissare la copertura dell'altoparlante all'AUX-PS e a TouchPanel-3, quindi avvitare le due viti di fissaggio.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/xU0zptkJP3zJoPkTsbwe/Unknown%20image)

12. Strappare e rimuovere la scheda di carta dalla parete.

*Strappare e rimuoverla con cura quando la si rimuove da una parete verniciata.*

<figure><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/SNUAn6TCY7VJ6y47oagc/Unknown%20image" alt="" width="375"><figcaption></figcaption></figure>

## 4. Funzionamento

Nell'interfaccia utente di TouchPanel-3, gli utenti possono cambiare la modalità del sistema, controllare dispositivi di automazione, modificare e bypassare dispositivi e accedere a video o immagini catturate. Le cinque pagine principali,

Home, Sicurezza, Automazione, Cam ed Eventi possono essere selezionate dalla parte inferiore dello schermo

### 4.1. Home

Per impostazione predefinita, lo schermo passa automaticamente tra modalità giorno e notte alle 6:00 e alle 18:00."

![Modalità giorno](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/ETdTs6FwNzHjqB20zSDe/Unknown%20image) ![Modalità giorno](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/VN15jJaC9eBz84Mgf3eo/Unknown%20image)

* **Data, ora e meteo**: La pagina Home mostra le informazioni correnti su data, ora e meteo. Selezionare le informazioni meteo per vedere le previsioni.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/qVF54zL0yx7Jt45BQ5EJ/Unknown%20image) ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/vm4HhWBQZ7Aal799eMWf/Unknown%20image)

* **Widget Home**: L'elenco dei widget della Home serve per controllare o verificare lo stato attuale dei

sensori o dispositivi HVAC che sono stati registrati nel sistema. Per impostare l'elenco:

**Passo 1** Toccare l'icona del widget Home. Selezionare i dispositivi che si desidera visualizzare nell'elenco.

Possono essere visualizzati fino a sei dispositivi. Toccare OK per confermare.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/NxgKQ1HedOzQlH1vxMBP/Unknown%20image)

**Passo 2** I dispositivi selezionati vengono mostrati nell'elenco dei widget.

Tocca il widget che desideri controllare. Quando c'è un guasto o una mancata supervisione, verrà visualizzata un'icona di punto esclamativo arancione sul widget. Il colore del widget si attenuerà inoltre.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/3ZzNpAjzFrtYBdDMi15i/Unknown%20image)

### **4.2. Sicurezza**

La pagina Sicurezza mostra la modalità corrente del sistema per un accesso rapido ai controlli.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fvzlj0GwJlByWPYIik988%2Fimage.png?alt=media&#x26;token=1c7f801b-7846-44ea-be4c-d8a3907c9490" alt=""><figcaption></figcaption></figure>

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/hViE4vU5b2jHiLIh4MmY/Unknown%20image)

<table data-header-hidden><thead><tr><th width="162"></th><th width="164" align="center"></th><th></th></tr></thead><tbody><tr><td><strong>Sezione</strong></td><td align="center"><strong>Icona</strong></td><td><strong>Descrizione</strong></td></tr><tr><td><p><strong>1. Internet</strong></p><p><strong>Indicatore</strong></p></td><td align="center"><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/3chBLH4c4cOCUzjxKT8N/Unknown%20image" alt=""></td><td>Quando l'Ethernet è connesso</td></tr><tr><td></td><td align="center"><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/EFJiyFS8pwOKwJgV574k/Unknown%20image" alt="" data-size="original"></td><td>Quando il WiFi è connesso <img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/nZ5eOeJsmS9AB7YItdyf/Unknown%20image" alt="" data-size="line"> (Forte – Debole)</td></tr><tr><td></td><td align="center"><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/c1UwulnNZfoa31fke6cb/Unknown%20image" alt="" data-size="original"><br></td><td>Quando la rete cellulare è connessa <img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FAwajnvvcqcs82l3nAizt%2Fimage.png?alt=media&#x26;token=8dffc229-85f8-49a4-a918-eafd1ede042e" alt=""> (Forte - Debole)</td></tr><tr><td></td><td align="center"><br><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FeHDbYSbQYcUO7BnzGRbQ%2Fimage.png?alt=media&#x26;token=ecc28789-a1b5-40da-bf23-6cd81a093b07" alt=""></td><td>Internet è disconnesso</td></tr><tr><td></td><td align="center"><strong>Nota</strong></td><td>Il pannello supporta Ethernet, Wi-Fi e LTE. Se tutti sono disponibili, darà priorità in questo ordine: Ethernet > Wi-Fi > LTE.</td></tr><tr><td><strong>2. Chiamata in corso</strong></td><td align="center"><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/hViE4vU5b2jHiLIh4MmY/Unknown%20image" alt=""></td><td>Durante la comunicazione bidirezionale, verrà visualizzata l'icona della chiamata.****</td></tr><tr><td><strong>3. Alimentazione</strong></td><td align="center"><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/XeJOcTRWuOKOtYjLrujl/Unknown%20image" alt=""></td><td>Quando alimentato da CA, verrà visualizzata un'icona a forma di spina.</td></tr><tr><td></td><td align="center"><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZPPiktvxazPqAIVU8JUc%2Fimage.png?alt=media&#x26;token=4f5bf800-ae31-4058-82d5-bdfadb5051bd" alt="" data-size="original"></td><td>Quando alimentato dalla batteria di backup, verrà visualizzata la percentuale della batteria.</td></tr><tr><td><strong>4. Impostazioni</strong></td><td align="center"><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/1aHMkf9jALskfHHsLGXN/Unknown%20image" alt=""></td><td>Toccare l'icona dell'ingranaggio per accedere al menu Impostazioni. Si prega di fare riferimento alla sezione successiva <em><strong>5. Impostazioni</strong></em>.</td></tr><tr><td><strong>5. Data, ora e meteo</strong></td><td align="center">---</td><td>Mostra data e ora correnti.</td></tr><tr><td><strong>6. Area</strong></td><td align="center">---</td><td>Toccare l'area per selezionare l'Area da visualizzare.</td></tr><tr><td><p><strong>7. Sistema</strong></p><p><strong>Modalità</strong></p></td><td align="center"></td><td>Disinserito,             Inserimento totale,            Inserimento parziale<img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/gf5d7uuRxxZHJq2HtFao/Unknown%20image" alt=""><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/XIsGvb7pFFGu6mutCPIJ/Unknown%20image" alt=""><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/MvZxrPEJSXcHfGeUF2gh/Unknown%20image" alt=""></td></tr><tr><td><strong>8. Pulsante SOS</strong></td><td align="center"><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/7wVcLiAjV8qbvRLQxzwi/Unknown%20image" alt=""></td><td>Premere e tenere premuto il pulsante SOS per 3 secondi per attivare un allarme di emergenza.</td></tr><tr><td><strong>9. Stato del pannello</strong></td><td align="center"><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/qXhuSDtOwVNUnkSuYVcf/Unknown%20image" alt=""></td><td>Quando è presente un evento di guasto all'interno del pannello, verrà mostrato un numero sull'icona. Toccare l'icona per visualizzare gli eventi di guasto.</td></tr><tr><td><p><strong>10. Porta</strong></p><p><strong>Contatto</strong></p></td><td align="center"><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/AksmrE4NHHq3Ls3UMPud/Unknown%20image" alt=""></td><td>Verrà visualizzato il numero totale di contatti porta nel sistema di allarme. Quando è presente un evento di guasto nei contatti porta, verrà mostrato un numero sull'icona. Toccare l'icona per visualizzare gli eventi di guasto.</td></tr><tr><td><p><strong>11. Dispositivo</strong></p><p><strong>Stato</strong></p></td><td align="center"><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/psLU9OUhj5hxFcyDxHAt/Unknown%20image" alt=""></td><td>Verrà visualizzato il numero totale di sensori non contatto porta nel sistema di allarme. Quando è presente un evento di guasto nei dispositivi, verrà mostrato un numero sull'icona. Toccare l'icona per visualizzare gli eventi di guasto.</td></tr></tbody></table>

#### **4.2.1. Cambiare la modalità del sistema**

* Selezionare l'area che si desidera controllare, quindi toccare l'icona della modalità per cambiare la modalità.&#x20;

![ Inserimento casa                                 Disinserito                                Inserimento allontanamento](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/OrqvibnzuDWGDzQUQ6mq/Unknown%20image)

Sarà richiesto di inserire uno dei codici PIN utente del pannello di controllo per confermare l'azione.

Il pannello riproduce messaggi vocali al cambiamento della modalità del sistema per ricordare all'utente lo stato del sistema. Si prega di fare riferimento a ***6. Messaggi vocali*** per i dettagli.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/r6KV8CZMHfzT83DvsWCS/Unknown%20image)

Se viene inserito un codice PIN errato, TouchPanel-3 visualizzerà un messaggio di errore e l'inserimento verrà annullato.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/msFTlEgho4nM5CwR7aZe/Unknown%20image)

* Quando il tipo di guasto di inserimento è impostato su Conferma e il sistema presenta guasti esistenti durante l'inserimento, comparirà un messaggio di guasto. Se si desidera comunque inserire il sistema, è necessario bypassare prima i guasti nella lista dei guasti o ripetere l'azione di inserimento entro 30 secondi per Forzare l'inserimento.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/DbuhC5DoA1Ppg4Okmtd4/Unknown%20image)

Selezionando tutti i guasti e toccando **Bypass**, i guasti verranno bypassati e il sistema verrà inserito.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/nNOLH5aFiRuCGYmpHQll/Unknown%20image)

**Rilevamento del volto**

Quando la funzione di rilevamento del volto è attivata, il sistema deve rilevare un volto per disinserire il sistema, aggiungendo un ulteriore livello di protezione. Si prega di fare riferimento a ***5.1. Rilevamento del volto*** per attivare la funzione.\*\*\*\*

* Quando **Disarmo** viene toccato, verrà visualizzata la seguente finestra di dialogo, richiedendo all'utente di posizionare il proprio volto nel riquadro della fotocamera per attivare l'inserimento del PIN per il disinserimento.

<figure><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/SLuZOS6lVYF4xiBTr6Sw/Unknown%20image" alt=""><figcaption></figcaption></figure>

* Il pannello catturerà automaticamente una foto quando viene rilevato un volto e visualizzerà l'immagine catturata per 3 secondi.
* Dopo 3 secondi, il pannello mostrerà la pagina del codice PIN con l'icona di disinserimento. Inserire il codice PIN utente per disinserire il sistema.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/DRnJVekxYL2ODhz9hcOd/Unknown%20image)

* Sia che il disinserimento venga completato o annullato, il volto catturato verrà segnalato e visualizzato nel registro eventi.

#### **4.2.2. Cruscotto degli allarmi**

Quando si verifica un allarme, verrà visualizzato il cruscotto dell'Allarme:

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/Z9Hy7jldE4puRF1VgA7d/Unknown%20image)

* **Area**: Verrà indicato in quale area si è verificato l'allarme. Quando ci sono allarmi in entrambe le aree, è possibile toccare l'icona per visualizzare rispettivamente la lista degli allarmi per ciascuna area.
* **Elenco allarmi**: I dispositivi che sono stati attivati verranno visualizzati qui.
* **Disarmo**: Tocca l'icona e poi inserisci il codice PIN per disinserire il sistema.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/DRnJVekxYL2ODhz9hcOd/Unknown%20image)

Dopo aver disinserito il sistema, è possibile visualizzare nuovamente questi eventi tramite l'elenco. Toccare l'icona Chiudi per chiudere il cruscotto degli allarmi e tornare alla pagina Sicurezza.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/OyuVlyhCu32RC2eVrrwO/Unknown%20image)

### **4.3. Automazione**

La pagina Automazione fornisce l'accesso alle funzioni di domotica nel pannello di controllo. La pagina Automazione include Scena, Stanza, Gruppo, Dispositivo e Regola.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/eXLDEFIqYQqCA8LEgsiZ/Unknown%20image)

#### **4.3.1. Scena**

La sottopagina Scena consente di impostare un gruppo di azioni che il pannello di controllo può eseguire con i suoi dispositivi di domotica. L'utente può programmare la Scena per attivare manualmente un set di dispositivi o attivarli automaticamente tramite una Regola preprogrammata. \*\*\*\*

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/Ine3yArezizAzxQQrNNv/Unknown%20image)

* Creare una nuova scena.

**Passo 1** Toccare l' **+** icona per accedere al menu Aggiungi scena.

**Passo 2** Inserire il nome della scena.

**Passo 3** Scegliere un tipo di azione desiderato dal menu a discesa. Le opzioni disponibili dipendono dai dispositivi registrati nel pannello di controllo e fino a 5 azioni possono essere associate a ciascuna scena.

* Azione dispositivo: Per attivare/disattivare, accendere/spegnere fino a on/off, aprire o chiudere un dispositivo nella zona specificata.
* Controllo gruppo: La funzione Gruppo consente all'utente di controllare lo stesso tipo di dispositivi.
* Cambia modalità: Il sistema passerà alla modalità disinserito/inserimento totale/inserimento casa come specificato.
* Controllo LED SD: Per accendere / spegnere il LED del rilevatore di fumo.
* Richiesta media IP Cam: La videocamera IP nella zona specificata registrerà un video.
* Richiesta media IP Cam (Tutte): Tutte le videocamere IP nel sistema registreranno un video.
* Richiedi immagine: La fotocamera PIR nella zona specificata scatterà una foto.
* Richiedi immagine (Tutte): Tutte le fotocamere PIR nel sistema scatteranno una foto.
* Richiedi immagine (Senza flash): La fotocamera PIR nella zona specificata scatterà una foto senza attivare il flash LED.
* Richiedi immagine (Tutte, senza flash): Tutte le fotocamere PIR nel sistema scatteranno una foto senza attivare il flash LED.
* Modifica stato memoria interna: Per cambiare lo stato della memoria interna (Vero / Falso).

**Passo 4** Puoi creare un nuovo tipo di azione toccando l' **+** icona. Per rimuovere un tipo di azione esistente, toccare semplicemente l'icona.

Salva ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2OnoWhshViGvbS6bme0h%2Fimage.png?alt=media\&token=8fcf98fa-e09c-407c-b538-b7ad6f925321)

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/v2ADOjtxeEdo4Av7zUXx/Unknown%20image)

**Passo 5** Tocca **per confermare l'impostazione della scena. La pagina Scena sarà aggiornata con la nuova scena.** Eliminare una scena

* Per rimuovere una scena esistente, toccare semplicemente l'icona.

Applicare la scena <img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLVK0IOa62PHCjpZgCVPt%2Fimage.png?alt=media&#x26;token=41f1fbf8-2e36-4b41-9a72-6cf1df5cca19" alt="" data-size="line">

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEIjftZn5FX1AdqLKITAr%2Fimage.png?alt=media&#x26;token=0f0b1ae7-7094-44ae-8709-e0dd0f0233d7" alt=""><figcaption></figcaption></figure>

* È possibile toccare l'icona

dopo il nome della scena per eseguire manualmente l'azione di una scena. È possibile ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Ff7MnARcSpWrAfMreFkoY%2Fimage.png?alt=media\&token=2d3a5749-ab29-4e46-bd1e-83fd7a220eb6) applicare al massimo 1 scena alla volta.

Modifica scena

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FpZiibKb5whwsJUvR3hIc%2Fimage.png?alt=media&#x26;token=64caa4dc-704a-40da-b94d-34b68a2669ec" alt=""><figcaption></figcaption></figure>

* Per modificare una scena esistente, toccare l'

icona per visualizzare il contenuto della scena. ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/3Ijd5wMrvzyXCtSMwt8B/Unknown%20image) 4.3.2. Stanza

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FtZjqce1CmxZuCQ5CY1dr%2Fimage.png?alt=media&#x26;token=1af73194-5df1-424f-af04-4cbe3f319c14" alt=""><figcaption></figcaption></figure>

#### **La sottopagina Stanza consente di associare diversi sensori per creare una Stanza. Questa funzione offre un modo semplice se si desidera accendere una luce nel soggiorno. Non si finirà per accendere per errore una luce in cucina. Ogni dispositivo può essere assegnato a una sola Stanza.**

È possibile creare altre stanze toccando l'

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/98WLVjcJphJV8ix5mHr2/Unknown%20image)

icona in alto a destra. **+** Possono essere create fino a 20 stanze.

* Inserire il nome della stanza nel campo Nome per l'identificazione.
* È possibile assegnare dispositivi di domotica a ciascuna stanza per monitorarli e controllarli.
* 4.3.3. Gruppo

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5VHYy05rluLxrP3JEz6f%2Fimage.png?alt=media&#x26;token=e474d567-f4bd-4984-a43d-5f17b0478dfe" alt=""><figcaption></figcaption></figure>

#### **per accendere/spegnere l'interruttore di ciascun gruppo. Per aggiungere/eliminare un gruppo, toccare**

La funzione Gruppo consente all'utente di controllare lo stesso tipo di dispositivi. L'utente può controllare oltre 6 tipi di dispositivi, inclusi Interruttore, Dimmer, Hue, Tapparella, Radiatore e Termostato. Possono essere creati fino a 10 sottogruppi per ogni tipo.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/rzSO4yMr5PVYVR3jtDJR/Unknown%20image)

* **Interruttore**

Tocca ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiqoGY3bfumFtdvFTijNC%2Fimage.png?alt=media\&token=eef039a7-069f-49d3-9ef0-4674b934ed44) . Per visualizzare i dettagli, aggiungere/rimuovere un dispositivo o rinominare un gruppo, toccare ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FoodrzoRLIuebrVpB0Eob%2Fimage.png?alt=media\&token=cf3ef0fa-71b4-4428-aa0a-46982cae3627)per controllare il dimmer di ogni gruppo. Per visualizzare i dettagli, controllare un gruppo, aggiungere/rimuovere un ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8ce3e68U0u2l2OOOMHEI%2Fimage.png?alt=media\&token=df3c9166-b281-4d6c-a18f-a8e6edd0e51e)

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FbquvSYw25KeD3Y4kdI3X%2Fimage.png?alt=media&#x26;token=a494ba4f-ce3a-48bd-92f4-fcfa05625c6b" alt=""><figcaption></figcaption></figure>

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fh9ZmbMRviWM2JVq5Vr59%2Fimage.png?alt=media&#x26;token=fb3d6a69-6b37-4f03-94a7-e8fa19ea3402" alt=""><figcaption></figcaption></figure>

* **Dimmer**

Tocca ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FjVQfKb76tEu0jFp8DZUD%2Fimage.png?alt=media\&token=2e2ebf46-34ea-4eda-9ef5-77634b57ca39) dispositivo o rinominare un gruppo, toccare

Nella pagina Controllo gruppo, l'utente può modificare la luminosità dei dispositivi regolando la barra. ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZ6bQcORf4yldIj7zG1kQ%2Fimage.png?alt=media\&token=3a9a5b66-c810-4ce9-8e7a-93791321828f)

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FvTZ8FqR64RXJzZRuLtAY%2Fimage.png?alt=media&#x26;token=aa4aade4-f079-4c41-8208-2a25db71c483" alt=""><figcaption></figcaption></figure>

per controllare la tonalità delle lampadine in ogni gruppo. Per visualizzare i dettagli, controllare un gruppo, aggiungere/rimuovere un dispositivo o rinominare un gruppo, toccare

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/rroDgmxeqNgDr2IQN79g/Unknown%20image)

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/dvPrRXnpi4Ys2GD8PcWX/Unknown%20image)

* **Lampadina HUE**

Tocca ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FtmPd6InRLWH8OJJucJVq%2Fimage.png?alt=media\&token=e2f14235-66bb-430b-a664-186d453c55e2)  per controllare le tapparelle di ciascun gruppo. Per visualizzare i dettagli, controllare un gruppo, aggiungere/rimuovere un dispositivo o rinominare un gruppo, toccare ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiAmjIEodYB8iVhwqAonn%2Fimage.png?alt=media\&token=1effb769-99c0-4f66-8904-bfb681e1ed0d)

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3t4LcgoiZrbMymM5bCln%2Fimage.png?alt=media&#x26;token=61cf83f2-b2cf-4b53-9ccd-089c6dc10867" alt=""><figcaption></figcaption></figure>

Nella pagina di Controllo del Gruppo, l'utente può controllare l'Hue regolando la barra o toccando Colore, Bianchi o Preimpostato per cambiare il colore dei dispositivi in un gruppo preimpostato.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/aHMDriWEX35MEjiUFTqB/Unknown%20image)

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/WDOOhWcIVdJ2kgMOR093/Unknown%20image)

***

**Colore**: Tocca direttamente il colore per impostare il gruppo con il colore desiderato.

**Bianchi**: Tocca direttamente il colore per impostare il gruppo con la temperatura di colore desiderata.&#x20;

**Preimpostato**: Tocca direttamente il colore per impostare il gruppo con il colore specifico preimpostato.

* **Tapparella**

Tocca ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNacIhDJHczfOmOZhxtCp%2Fimage.png?alt=media\&token=e8340739-45ae-45fe-b7e8-23d8bd72c1cb) Nella pagina Controllo gruppo, l'utente può controllare le tapparelle al livello desiderato regolando la barra. ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FC59wvmrA7d1WsW7M1aRk%2Fimage.png?alt=media\&token=99be5daf-faa6-4474-bd1d-8eb3a9afd0c8)

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fj6BKnsuDg7RyFJdrTVIa%2Fimage.png?alt=media&#x26;token=54ff6514-b5be-4616-b3f9-85011a673601" alt=""><figcaption></figcaption></figure>

per accendere/spegnere il radiatore di ciascun gruppo. Per visualizzare i dettagli, controllare un gruppo, aggiungere/rimuovere un dispositivo o rinominare un gruppo, toccare

<figure><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/qvFrvYMKIJyzb9U5U3Ur/Unknown%20image" alt=""><figcaption></figcaption></figure>

<figure><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/L45rTqHOR1Z8h33VeeJH/Unknown%20image" alt=""><figcaption></figcaption></figure>

* **Radiatore**

Tocca ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FILNdIyd1dgfsRAWZIAsX%2Fimage.png?alt=media\&token=e990c906-1173-463d-89f3-0d90bdb6536c) per accendere/spegnere il termostato di ciascun gruppo. Per visualizzare i dettagli, controllare un gruppo, aggiungere/rimuovere ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FnsXonWc3MmG6VQ9W7MwP%2Fimage.png?alt=media\&token=72b75b6b-8aa4-4784-94cc-910ca49673e5)

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FWhmojWLYooPJAoz3XBnM%2Fimage.png?alt=media&#x26;token=5adb4925-d2f2-43a0-824a-f647a9247d99" alt=""><figcaption></figcaption></figure>

Nella pagina di Controllo del Gruppo, l'utente può controllare il radiatore regolando la barra. I punti di impostazione della modalità sono visualizzati sulla barra. Alterna la barra per aumentare o diminuire i punti di impostazione della modalità.

<figure><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/I4Zzh1rJmckFyAJZq3UK/Unknown%20image" alt=""><figcaption></figcaption></figure>

<figure><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/r033LxKw6qulgRR0dqCD/Unknown%20image" alt=""><figcaption></figcaption></figure>

* **Termostato**

Tocca ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQAnq20Qblf31gpPRoPT9%2Fimage.png?alt=media\&token=b3b88f02-62fb-4388-be2b-114674c47046)  un dispositivo o rinominare un gruppo, toccare

Nella pagina Controllo gruppo, l'utente può controllare la lista di dispositivi e attivare 2 barre per aumentare o diminuire i punti di set della modalità. Toccare Auto, Cool, Heat o Away per cambiare le modalità. ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2hVJkDYQS3P0c7RYheq7%2Fimage.png?alt=media\&token=adcfcd9c-1262-4b0f-8d42-481413ee675c)

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FwLfbGcN3177LcP8jJNaZ%2Fimage.png?alt=media&#x26;token=a5d12f01-d8f8-4d13-8838-9bbde36cacd8" alt=""><figcaption></figcaption></figure>

4.3.4. Dispositivo

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/gFCaeWY71CWskDGbukkQ/Unknown%20image)

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/cH6TfReLPkv6vA5fUNOe/Unknown%20image)

#### **La pagina dispositivi elenca tutti i dispositivi disponibili che possono essere visualizzati in base a diverse categorie.**

Selezionare la categoria di dispositivo dal menu a discesa nell'angolo in alto a destra per determinare i dispositivi da visualizzare.

Stato del dispositivo

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/Gs9l5K8UwFeT4OhfyRWC/Unknown%20image)

<table data-header-hidden><thead><tr><th width="80"></th><th width="64"></th><th width="82"></th><th width="79"></th><th width="64"></th><th width="67"></th><th width="52"></th><th width="119"></th><th></th><th></th></tr></thead><tbody><tr><td><strong>Guasto</strong></td><td>RSSI</td><td>Batteria bassa</td><td>Bypass</td><td>Livello </td><td>Dispositivo cablato</td><td></td><td>Categorie: Tutti, Guasto, DC aperto, Sensori, Dispositivo di automazione, Tastiera, Sensore porta, Sirena.</td><td>Tempo di ritardo di ingresso</td><td></td></tr><tr><td><strong>Icona</strong></td><td><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/OzEpJBQ8KgUibdajBZk9/Unknown%20image" alt=""></td><td><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/Vv32GAcSM96QQBhq1yLT/Unknown%20image" alt=""></td><td><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/7ynVr0KiYNefOfXtMUJp/Unknown%20image" alt=""></td><td><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/l4AxrFLuVSrXWpmL6gbY/Unknown%20image" alt=""> 1-3</td><td><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/TG2sD2NJFet99N1nWan0/Unknown%20image" alt=""> 4-6</td><td><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/i1Am77CBWfX2fMUlJ5D8/Unknown%20image" alt=""> 7-9</td><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fjjbwobrckyjv5iRu1Jju%2Fimage.png?alt=media&#x26;token=af7e83d6-e3d1-4d67-b28a-e32ab3617df3" alt="" data-size="original"></td><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FrG1XDk75deb76F8q0JJQ%2Fimage.png?alt=media&#x26;token=b81052f9-203d-4a39-91e9-44894c29b650" alt="" data-size="original"></td><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZtr7zx4CuNaQCDv060tU%2Fimage.png?alt=media&#x26;token=a13e0bd6-d65a-40ce-9ee4-fa13337b472f" alt="" data-size="original"></td></tr></tbody></table>

* L'elenco dei dispositivi mostra le informazioni del dispositivo:
* Lo stato del dispositivo sarà visualizzato in ogni colonna del dispositivo.
  * Le condizioni attuali on/off saranno mostrate per i dispositivi di tipo interruttore.
  * La potenza attuale e il consumo energetico accumulato saranno visualizzati per gli interruttori di alimentazione con contatori.
  * Il livello di uscita di potenza corrente sarà visualizzato per i dimmer.
  * La temperatura e l'umidità saranno visualizzate per i sensori di temperatura e umidità.
  * Usare la colonna del dispositivo per controllare ciascun dispositivo o verificare informazioni dettagliate.
* Per dispositivi di sicurezza di tipo fotocamera, ad es. fotocamera PIR, è possibile toccare l'icona della fotocamera
  * alla fine della colonna del dispositivo per controllare manualmente la fotocamera e scattare una foto. L'immagine richiesta verrà visualizzata nella pagina eventi. <img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/47JOOpPoqsjV3odvzIMN/Unknown%20image" alt="" data-size="line"> Per interruttori o serrature, toccare l'icona ON/OFF o LOCK/UNLOCK
  * per modificare il suo stato. <img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/ZsyW0m6REHSY5dzjF3Et/Unknown%20image" alt="" data-size="line"> Per i dimmer, toccare l'icona ON/OFF per alternare oppure toccare la barra per regolare la percentuale di uscita.
  * Per i dispositivi con dati o opzioni di controllo più dettagliate, toccare l'icona
  * per entrare nella pagina del dispositivo. ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2hVJkDYQS3P0c7RYheq7%2Fimage.png?alt=media\&token=adcfcd9c-1262-4b0f-8d42-481413ee675c)  4.3.5. Regola&#x20;

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/r68OWNMQUAB5rVGJRatE/Unknown%20image) ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/mmgoHSz4bJqaJhyFUIlL/Unknown%20image)

#### **La pagina Regole consente di impostare regole per automatizzare azioni basate su trigger specifici, come accendere il riscaldamento quando la temperatura scende sotto un certo grado.**

Inoltre, ogni regola può includere condizioni opzionali, come il pannello che si trova in modalità disinserita o all'interno di un intervallo di tempo specificato (ad es., dalle 18:00 alle 22:00), per definire ulteriormente quando la regola deve essere attivata.

È inoltre possibile selezionare il tipo di azione da eseguire, o semplicemente applicare la scena precedentemente creata nella sottopagina Scena.

Inserire il “Codice Master (predefinito: 1111)” per accedere alla pagina di impostazione delle Regole.

icona per creare una nuova regola.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/6MmbAwwwDwYiDS4s1tZE/Unknown%20image)

**Passo 1** Toccare l' **+** È possibile inserire fino a 31 caratteri come nome della regola.

***

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/OoAHATQ59w8YOjTX2L4P/Unknown%20image)

**Passo 2** Per configurare una regola, è indispensabile scegliere un tipo di trigger dal menu a discesa. Sono disponibili fino a 25 tipi di trigger. Le opzioni disponibili dipendono dai dispositivi registrati nel pannello di controllo e 1 tipo di trigger può essere associato a ciascuna regola.

**Passo 3** Cambio modalità: Il sistema passerà alla modalità disinserito/inserimento totale/inserimento casa come specificato.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/hX6KLrAsYjK48gektrfg/Unknown%20image)

* Cambio modalità e timer di uscita terminato: Quando il sistema cambia nella modalità specificata e il timer di uscita scade, la regola verrà attivata secondo la condizione e l'impostazione di esecuzione.
* Cambio modalità e avvio del timer di ingresso: Quando il sistema inizia il conto alla rovescia del ritardo di ingresso, la regola verrà attivata secondo la condizione e l'impostazione di esecuzione.
* DC aperto: Quando il contatto porta è aperto nella zona specificata.
* DC chiuso: Quando il contatto porta è chiuso nella zona specificata.
* DC aperto per un periodo: Quando il contatto porta rimane aperto per una durata preimpostata nella zona specificata.
* DC chiuso per un periodo: Quando il contatto porta rimane chiuso per una durata preimpostata nella zona specificata.
* Movimento rilevato: Quando vengono rilevati movimenti dal sensore di movimento nella zona specificata, la regola verrà attivata secondo la condizione e l'impostazione di esecuzione. (Il sensore SVGS Glass break supporta Movimento rilevato come trigger di regola).
* Movimento ripristinato: Quando i movimenti rilevati dal sensore di movimento nella zona specificata diventano statici, la regola verrà attivata secondo la condizione e l'impostazione di esecuzione.
* Pulsante scena premuto: Quando il pulsante scena viene premuto per attivare sensori nella zona specificata.
* Trigger allarme: Scegliere di attivare un sensore di allarme specificato nella zona specificata.
* Programmazione: Il sistema seguirà l'orario programmato per rispondere di conseguenza.
* Temperatura sopra: Se la temperatura rilevata dal sensore di temperatura specificato supera la soglia impostata, la regola verrà attivata secondo la condizione e l'impostazione di esecuzione.
* Temperatura sotto: Se la temperatura rilevata dal sensore di temperatura specificato scende sotto la soglia impostata, la regola verrà attivata secondo la condizione e l'impostazione di esecuzione.
* Umidità sopra: Se la lettura dell'umidità dal sensore di stanza specificato supera il livello specificato, la regola verrà attivata secondo la condizione e l'impostazione di esecuzione.
* Umidità sotto: Se la lettura dell'umidità dal sensore di stanza specificato scende sotto il livello specificato, la regola verrà attivata secondo la condizione e l'impostazione di esecuzione.
* Lux sopra: Se la lettura di lux dal sensore di luce specificato supera il livello specificato, la regola verrà attivata secondo la condizione e l'impostazione di esecuzione.
* Lux sotto: Se la lettura di lux dal sensore di luce specificato scende sotto il livello specificato, la regola verrà attivata secondo la condizione e l'impostazione di esecuzione.
* Consumo energetico sopra: Se la potenza in watt di un interruttore di alimentazione specificato supera la soglia impostata, la regola verrà attivata secondo la condizione e l'impostazione di esecuzione.
* Indice di qualità dell'aria: Se l'indice di qualità dell'aria proveniente dal sensore di qualità dell'aria specificato supera il livello specificato, la regola verrà attivata secondo la condizione e l'impostazione di esecuzione.
* Qualità aria CO2: Se la lettura di CO2 dal sensore di qualità dell'aria specificato supera il livello specificato, la regola verrà attivata secondo la condizione e l'impostazione di esecuzione.
* DI/DO(DI) aperto: Quando il circuito si apre, il terminale attiverà il sensore nella zona specificata.
* DI/DO(DI) chiuso: Quando il circuito si chiude, il terminale attiverà il sensore nella zona specificata.
* Stato DIO52(DI) per 0: Gli utenti possono selezionare il tipo di azione di ingresso. Questo indica che il dispositivo è inattivo.
* Stato DIO52(DI) per 1: Gli utenti possono selezionare il tipo di azione di ingresso. Questo indica che il dispositivo è attivo.
* Scegliere un tipo di condizione desiderato (opzionale) dal menu a discesa. Le opzioni disponibili dipendono dai dispositivi registrati nel pannello di controllo. \*\*\*\*

**Passo 4** Nessuna: Impostare una regola senza scegliere alcuna condizione.

* Modalità: Il sistema passerà alla modalità disinserito/inserimento totale/inserimento casa come specificato.
* Intervallo di temperatura: Se la temperatura rilevata dal sensore di temperatura specificato rientra/ supera l'intervallo specificato, la regola verrà attivata secondo la condizione e l'impostazione di esecuzione.
* Intervallo livello Lux: Se la lettura di lux dal sensore di luce specificato rientra nell'intervallo specificato, la regola verrà attivata secondo la condizione e l'impostazione di esecuzione.
* Periodo di tempo: Il sistema seguirà l'orario programmato per rispondere di conseguenza.
* Allarme: Gli utenti possono specificare che la regola esegua l'azione quando viene rilevato un trigger E
* un allarme è ATTIVO. Per esempio, una luce di emergenza si accenderà quando c'è un allarme e un contatto porta è aperto contemporaneamente.

È possibile creare un nuovo tipo di condizione toccando l'

**Passo 5** icona; e rimuovere un tipo di condizione esistente toccando l' ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/4pU5OSr87se1aESZHQIe/Unknown%20image) icona. ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/1Q5PsSHLC2ogohCBkhAx/Unknown%20image) Scegliere un tipo di azione desiderato dal menu a discesa. È inoltre possibile applicare una scena preprogrammata nella funzione Regola.

**Passo 6** Sono disponibili fino a 11 opzioni di tipi di azione. Le opzioni disponibili dipendono dai dispositivi registrati nel pannello di controllo.

Cambia modalità: Il sistema cambierà nella modalità specificata.

* Azione dispositivo: Per attivare/disattivare, accendere/spegnere fino a on/off, aprire o chiudere un dispositivo nella zona specificata.
* Controllo gruppo: La funzione Gruppo consente all'utente di controllare lo stesso tipo di dispositivi.
* Allarme: Il sistema attiverà un sensore di allarme nella zona specificata.
* Applica scena: Il sistema eseguirà la scena preprogrammata numero.
* Richiedi video: La videocamera PIR o la videocamera IP nella zona specificata registrerà un video.
* Richiedi video (Tutti): Tutte le videocamere PIR e le videocamere IP nel sistema registreranno un video.
* Per rimuovere un tipo di azione esistente, toccare semplicemente l'
* Richiedi immagine: La fotocamera PIR nella zona specificata scatterà una foto.
* Richiedi immagine (Tutte): Tutte le fotocamere PIR nel sistema scatteranno una foto.
* Richiedi immagine (Senza flash): La fotocamera PIR nella zona specificata scatterà una foto senza attivare il flash LED.
* Richiedi immagine (Tutte, senza flash): Tutte le fotocamere PIR nel sistema scatteranno una foto senza attivare il flash LED.

**Passo 7** Puoi creare un nuovo tipo di azione toccando l' **+** Scegliere un tipo di azione desiderato dal menu a discesa. È inoltre possibile applicare una scena preprogrammata nella funzione Regola.

Passo 8 <img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/1Q5PsSHLC2ogohCBkhAx/Unknown%20image" alt="" data-size="line"> Scegliere un tipo di azione desiderato dal menu a discesa. È inoltre possibile applicare una scena preprogrammata nella funzione Regola.

**Toccare “Salva” per confermare l'impostazione della scena. La pagina Regole sarà aggiornata con la nuova scena.** Passo 9

**È possibile toccare l'** icona in alto a destra del menu Elenco per creare un nuovo elenco. Per rimuovere una **+** regola esistente, toccare semplicemente l'icona.

Abilita/Disabilita regola: Attivare/disattivare l' ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLVK0IOa62PHCjpZgCVPt%2Fimage.png?alt=media\&token=41f1fbf8-2e36-4b41-9a72-6cf1df5cca19)

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/OoAHATQ59w8YOjTX2L4P/Unknown%20image)

* icona per abilitare/disabilitare la regola. <img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/ZsyW0m6REHSY5dzjF3Et/Unknown%20image" alt="" data-size="line"> Modifica regola: Per modificare una regola esistente, toccare l'
* icona per visualizzare il contenuto della regola. ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/aCj1oSIX4rc5lp7EwfcY/Unknown%20image) 4.4. Cam

### **TouchPanel-3 è compatibile con citofoni video Climax e videocamere IP. Sono supportate fino a 6 videocamere IP e VDP. Assicurarsi di aggiornare il firmware dei dispositivi e del pannello all'ultima versione per la compatibilità.**

La pagina fornisce accesso allo streaming video in diretta del VDP e delle telecamere IP.

Assicurarsi che il pannello di controllo, il VDP e TouchPanel-3 siano nella stessa rete locale (LAN). Inoltre, sia il VDP che TouchPanel-3 dovrebbero essere aggiunti nello stesso pannello di controllo, altrimenti i dispositivi non saranno identificati.

Modalità privacy: L'icona

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGntiTDWk23P5ozaN4Y2S%2Fimage.png?alt=media&#x26;token=7b75a6a9-3fe8-4af7-9502-f27aa84959aa" alt=""><figcaption></figcaption></figure>

* indica che la fotocamera IP è ora in modalità privacy. <img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FK8UO0t3MCKiTc7pvXavq%2Fimage.png?alt=media&#x26;token=a1be5d4e-9c49-433b-82f2-9cf566f7ad51" alt="" data-size="line">  Nessuna connessione: L'icona
* indica che la connessione tra TouchPanel3 e il dispositivo è persa. <img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fk2c3RSemJJfPfTvn0e7q%2Fimage.png?alt=media&#x26;token=faf0c2a7-ca9b-4c9c-bfc4-163eba4992c3" alt="" data-size="line">  4.4.1. Aggiungi nuovo VDP / IP CAM

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/QGnwTghGeciIHzg3bRVM/Unknown%20image)

#### **Toccare l'icona Aggiungi**

**Passo 1** per aggiungere un nuovo VDP. ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6R7nYYh1Cfdr0iTftI69%2Fimage.png?alt=media\&token=e32e355c-8351-4add-872c-efaf8c020be7) Selezionare il dispositivo wireless per la configurazione WiFi. Seguire le istruzioni sullo schermo per procedere.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/afmRxZ50MA9duLsBSMnl/Unknown%20image)

**Passo 2** 4.4.2. Modalità monitoraggio

#### **TouchPanel-3 fornisce uno streaming video live in tempo reale a schermo intero per 3 minuti. Toccare il dispositivo che si desidera controllare per avere una visuale completa sullo schermo.**

Ascolto / Parlare: Quando si accede alla vista di monitoraggio, toccare il pulsante una volta per attivare l'altoparlante e ascoltare. Toccare nuovamente il pulsante per attivare il microfono e parlare.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/3LzYuU7q4F1sATaupLUO/Unknown%20image) ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/8VQgfRoy1lb8uUKaEMq9/Unknown%20image)

* Sbloccare la porta: Toccare il pulsante
* per sbloccare la porta. <img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/qbgOWljia53KOttI5kQK/Unknown%20image" alt="" data-size="line"> Toccare il pulsante
* per tornare all'elenco Cam. <img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/MBuZqNKVtq2jjx9rD1Eq/Unknown%20image" alt="" data-size="line"> Ci sarà un promemoria prima che la durata stia per terminare. Toccare “Continua” per proseguire la vista di monitoraggio.
* 4.4.3. Comunicazione VDP

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/qcnpIn0QxJDHPC84e8IA/Unknown%20image)

#### **Quando c'è una chiamata in arrivo dal VDP, è possibile rispondere controllando i pulsanti sullo schermo:**

Ascolto / Parlare: Toccare il pulsante una volta per rispondere alla chiamata. L'altoparlante verrà attivato

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/1tJ6VgJ9aTwkWYe99don/Unknown%20image) ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/8VQgfRoy1lb8uUKaEMq9/Unknown%20image)

* per permettere l'ascolto. Toccare nuovamente il pulsante per attivare il microfono e parlare.
* Riagganciare: Toccare il pulsante
* per sbloccare la porta. <img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/qbgOWljia53KOttI5kQK/Unknown%20image" alt="" data-size="line"> Toccare il pulsante
* per terminare la comunicazione. <img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/l5Gry0zxWIdOgsFRDFnV/Unknown%20image" alt="" data-size="line"> La durata predefinita della comunicazione è di 3 minuti. Se la comunicazione deve continuare, accedere al VDP nell'elenco Cam per entrare nella vista di monitoraggio.
* 4.4.4. Impostazioni Cam

***

#### **Per modificare le impostazioni della fotocamera IP, toccare il pulsante**

su ciascun dispositivo.  ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQJ4tvB4xpFH5p9LMtvlB%2Fimage.png?alt=media\&token=63a8fcbd-f696-494b-832a-a6b3b0ec28f1) : Assegnare un nome o rinominare il dispositivo per una facile identificazione. Inserire il nome desiderato e toccare Invia.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/TxyLgpN9HBUxEq5Uv5gA/Unknown%20image)

* **Nome del dispositivo**: Toccare il cursore per regolare il volume al livello desiderato.
* **Volume altoparlante**Associazione serratura porta
* **: Assegnare il VDP alla serratura della porta pertinente.**&#x43;onfigurazione Wi-Fi
* **: Modificare l'impostazione Wi-Fi del dispositivo.**: Eliminare l'elemento.&#x20;
* &#x20;**Elimina**4.5. Eventi

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/E8IL3wn1NKAkkuoPNfr6/Unknown%20image)

### **La pagina Eventi registra tutti gli eventi di allarme/stato, immagini e video trasmessi dal pannello di controllo.**

È possibile visualizzare l'immagine o il video toccando l'icona

. Se l'AI riconosce una persona / <img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/5e7OD6R4P6W10o0Fn2nL/Unknown%20image" alt="" data-size="line">persone nell'immagine, un'icona AI

verrà visualizzata accanto ad essa. ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FbmUEcqMcToWYe0K8z1jx%2Fimage.png?alt=media\&token=ce575b3c-20cd-4a0a-a960-70ea15b732f1) Toccare l'icona dell'ingranaggio

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/0Nn2WivAjtKpJq19A2Vb/Unknown%20image)

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/WSb5N764GvXcQyPcgX9H/Unknown%20image)

## 5. Impostazioni

nell'angolo in alto a destra dello schermo per aprire il <img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/1aHMkf9jALskfHHsLGXN/Unknown%20image" alt="" data-size="line"> menu. Questo menu fornisce accesso rapido a funzioni e impostazioni di base che non richiedono un codice Installer o Master. **Impostazioni** Tuttavia, la sezione

Gestione apparecchiature **all'interno del menu Impostazioni contiene opzioni avanzate per il pannello ed è protetta dal codice Installer del pannello.** Condivisione hotspot

Il **Disinserimento Bluetooth** e **le funzioni richiedono un utente Master o un Installer per abilitarle.** Alcune impostazioni, inclusi Rilevamento del volto, Gestione apparecchiature, Disinserimento Bluetooth, Impostazioni tablet e Informazioni, possono essere accessibili solo quando il pannello di controllo è

{% hint style="warning" %}
Nota:

disinserito **Luminosità**.
{% endhint %}

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/ETdTs6FwNzHjqB20zSDe/Unknown%20image) ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/U2FybjKpdjgXykM7BHpU/Unknown%20image) ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/XPTiHpVvkYeHuOPIIP61/Unknown%20image)

<table data-header-hidden><thead><tr><th width="152"></th><th></th></tr></thead><tbody><tr><td><strong>Impostazione</strong></td><td><strong>Descrizione</strong></td></tr><tr><td><strong>Modificare la luminosità dello schermo trascinando il cursore.</strong></td><td>Modificare la luminosità dello schermo trascinando il cursore.</td></tr><tr><td><strong>Volume</strong></td><td>Modifica il volume dell'interfaccia utente trascinando il cursore.</td></tr><tr><td><strong>Rilevamento del volto</strong></td><td>Tocca l'interruttore per abilitare o disabilitare questa funzione. Quando è abilitata, il sistema richiede il rilevamento del volto per disinserire il sistema. Fare riferimento a <em><strong>5.1.</strong></em><strong>****</strong><em><strong>Rilevamento del volto</strong></em>sezione per i dettagli.</td></tr><tr><td><strong>Mostra schermata Home</strong></td><td>Abilita questa funzione per visualizzare la schermata home quando lo schermo è inattivo per 1 minuto/3 minuti, oppure seleziona Mai per disabilitare questa funzione.</td></tr><tr><td><strong>Salvaschermo</strong></td><td>Abilita questa funzione dopo che lo schermo è rimasto inattivo per 1 minuto/5 minuti, oppure seleziona Mai per disabilitare questa funzione. La schermata del pannello visualizzerà le immagini memorizzate nella scheda SD.</td></tr><tr><td><strong>Timeout dello schermo</strong></td><td>Abilita questa funzione per spegnere lo schermo dopo il periodo di inattività specificato (15 sec / 30 sec / 1 min / 2 min / 5 min / 10 min / 30 min). Seleziona "Mai" per mantenere lo schermo sempre acceso.</td></tr><tr><td><strong>Bypass dispositivo</strong></td><td><p>Questa funzione consente all'utente di bypassare i sensori quando il sistema è disinserito. Il pannello di sistema non risponderà affatto quando viene attivato un sensore bypassato. Il sistema può essere inserito direttamente se un dispositivo è bypassato, indipendentemente da eventuali guasti del dispositivo. Tuttavia, i guasti saranno comunque monitorati, registrati e visualizzati sulla pagina web.</p><ul><li>Il bypass permanente bypasserà il/i dispositivo/i selezionato/i fino a quando non vengono deselezionati. Richiede il** Codice Installatore** per accedere ed è consentito solo all'utente Installatore/Master.</li><li>Il bypass una tantum fornisce una funzione di bypass temporanea di qualsiasi dispositivo fino a quando il sistema non torna in modalità disinserita. Richiede <strong>PIN utente</strong></li></ul><p><strong>Codice</strong> per accedere, ed è consentito per l'utente Installatore/Master/Slave.</p></td></tr><tr><td><strong>all'interno del menu Impostazioni contiene opzioni avanzate per il pannello ed è protetta dal codice Installer del pannello.</strong></td><td>La Gestione Apparecchiature fornisce impostazioni avanzate per il Pannello. È protetta dal codice installatore del Pannello. Fare riferimento a <em><strong>5.2.</strong></em><strong>****</strong><em><strong>all'interno del menu Impostazioni contiene opzioni avanzate per il pannello ed è protetta dal codice Installer del pannello.</strong></em>sezione per i dettagli.</td></tr><tr><td><strong>Disinserimento Bluetooth</strong></td><td>Il TouchPanel-3 può funzionare come hotspot, condividendo la sua connessione Internet con dispositivi vicini configurando SSID e password. Fare riferimento a <em><strong>5.3. Condivisione Hotspot</strong></em>sezione per i dettagli.</td></tr><tr><td><strong>le funzioni richiedono un utente Master o un Installer per abilitarle.</strong></td><td>La funzione Disinserimento Bluetooth consente agli utenti di disinserire il sistema tramite Bluetooth semplicemente avvicinando il loro smartphone al pannello. Fare riferimento a <em><strong>5.4. Disinserimento Bluetooth</strong></em>sezione per le istruzioni di configurazione Bluetooth.</td></tr><tr><td><strong>Formato regione</strong></td><td>Seleziona il formato di data e ora per l'interfaccia utente.</td></tr><tr><td><strong>Lingua</strong></td><td>Modifica la lingua del Pannello</td></tr><tr><td><strong>Impostazione</strong></td><td><strong>Descrizione</strong></td></tr><tr><td><strong>Sincronizza logo</strong></td><td>Questa funzione consente al Pannello di sincronizzare il logo personalizzato del rivenditore con il server Vesta. Inserire il codice installatore per procedere.</td></tr><tr><td><strong>Informazioni</strong></td><td>Le informazioni sulla versione dell'App / versione del Pannello, versione ROM, MAC TSP e MAC del Pannello saranno visualizzate in questa pagina. Fare riferimento a <em><strong>5.5 Informazioni</strong></em>sezione per i dettagli.</td></tr></tbody></table>

### 5.1. Rilevamento del volto

Quando la funzione Rilevamento Volto è attivata, il sistema deve rilevare un volto per disinserire il sistema, aggiungendo un ulteriore livello di protezione.\*\*\*\*

* Quando **Disarmo** viene toccato, verrà visualizzata la seguente finestra di dialogo, richiedendo all'utente di posizionare il proprio volto nel riquadro della fotocamera per attivare l'inserimento del PIN per il disinserimento.

<figure><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/SLuZOS6lVYF4xiBTr6Sw/Unknown%20image" alt=""><figcaption></figcaption></figure>

* Il pannello catturerà automaticamente una foto quando viene rilevato un volto e visualizzerà l'immagine catturata per 3 secondi.
* Dopo 3 secondi, il pannello visualizzerà la pagina del codice PIN con l'icona di disinserimento. Inserire il codice PIN utente per disinserire il sistema.
* Sia che il disinserimento venga completato o annullato, il volto catturato verrà segnalato e visualizzato nel registro eventi.

### 5.2. Gestione Apparecchiature

La Gestione Apparecchiature nella pagina delle impostazioni fornisce impostazioni avanzate per il Pannello.\*\*\*\*

Inserire il **Codice Installatore** **7982** per accedere alle funzioni di impostazione complete.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/6davwkpdx8dLvmKaEMIH/Unknown%20image) ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/mK1toH87EmLPR9o475sF/Unknown%20image)

#### **5.2.1. Dispositivo**

La sottopagina Impostazioni Dispositivo include le seguenti funzioni:

Tocca l'icona corrispondente per le diverse impostazioni di funzione (da sinistra a destra).

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/mUup22nDOPWKlo4YUZeq/Unknown%20image)

#### **5.2.1.1. Ricerca dispositivo**

* &#x20;<img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/WtLG4ouaK4OkEidApYPB/Unknown%20image" alt="" data-size="line"> Gli utenti possono cercare direttamente il dispositivo che stanno cercando senza scorrere l'intero elenco di dispositivi.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/X1ZUjQPak3yOA7Z3PRUP/Unknown%20image)

#### **5.2.1.2. Apprendimento dispositivo**

**Passo 1** Tocca **+** icona per entrare nella modalità di apprendimento.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/pJf9du7ezjxgyev7km0H/Unknown%20image) ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/dOw5KjoPH1FIqL5zVhSa/Unknown%20image)

**Passo 2** Fare riferimento al manuale del dispositivo accessorio per trasmettere il segnale di apprendimento dal dispositivo. Quando il pannello riceve il segnale di apprendimento, le informazioni del dispositivo saranno visualizzate.

**Passo 3** Seleziona la casella davanti alle informazioni del dispositivo, quindi tocca OK per aggiungere il dispositivo al Pannello di Controllo.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/zPTY9MSrZRYPObLigiMi/Unknown%20image)

**Passo 4** Dopo che un nuovo dispositivo è stato aggiunto / appreso / incluso nel Pannello di Controllo, verrà visualizzata una Procedura guidata Dispositivo, che consente agli utenti di modificare area, zona e nome del dispositivo.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/94JslpoWVVGTIRRazysZ/Unknown%20image)

**Passo 5** Aggiunta del dispositivo completata. Tocca **OK** per chiudere la finestra di dialogo.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/slPDz6qSXwwTY56bMROV/Unknown%20image)

#### **5.2.1.3. Esclusione dispositivo: (Solo per rimozione dispositivo Z-Wave)**&#x20;

**Passo 1** Tocca **–** icona per entrare nella modalità di rimozione del dispositivo Z-Wave.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/Et2YOoVWivmLLIKlQOtT/Unknown%20image)

**Passo 2**  Fare riferimento al manuale del dispositivo Z-Wave per trasmettere il segnale. Quando il pannello riceve il segnale di esclusione, la pagina web mostrerà le informazioni del dispositivo.

**Passo 3** Tocca OK per rimuovere il dispositivo Z-Wave.

**Passo 4** Tocca l'icona per aggiornare le informazioni dell'elenco dispositivi. Il dispositivo Z-Wave viene rimosso dall'elenco dei dispositivi. ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYcLlpxIlOUtBcHY1j2Pm%2Fimage.png?alt=media\&token=65e42054-3005-47cb-b924-f365cdac9b5b)

#### **5.2.1.4. Test di copertura (Walk Test)**

**Passo 1** Tocca l'icona  ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FnW8m165tW4TA78mfgy00%2Fimage.png?alt=media\&token=119e100c-5387-42f7-84ea-c7f629c1c2c1) per entrare nella modalità Walk Test.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/XTTS92zewFbJqGtVe4ju/Unknown%20image)

**Passo 2** Fare riferimento al menu del dispositivo e premere il pulsante di test per trasmettere un segnale di prova per il test di portata del segnale. Quando il segnale viene ricevuto, le informazioni del dispositivo e la potenza del segnale in valore RSSI saranno visualizzate. (La telecamera IP invierà il segnale automaticamente all'ingresso nella modalità Walk Test e non richiede la pressione di un pulsante.)

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/kJqaCOHGOGmZ56P8HB3f/Unknown%20image)

#### **5.2.1.5. Aggiorna elenco dispositivi**

Tocca <img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/LVPQq6dZtWHLDg6BBTSw/Unknown%20image" alt="" data-size="line"> icona per aggiornare le informazioni dell'elenco dispositivi.

**5.2.1.6. Elimina dispositivo**

**Passo 1** Per rimuovere dispositivi appresi, tocca ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2OnoWhshViGvbS6bme0h%2Fimage.png?alt=media\&token=8fcf98fa-e09c-407c-b538-b7ad6f925321) icona per accedere al menu di eliminazione dispositivo.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/zmGphA4N3tuScA9mLyFB/Unknown%20image)

**Passo 2** Seleziona la casella alla fine della colonna del dispositivo e tocca **OK** per rimuovere i dispositivi selezionati dal sistema.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/bW3PNAvRVZieG6YoWQ4K/Unknown%20image)

#### **5.2.1.7. Modifica dispositivo**

Tocca l'icona ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2hVJkDYQS3P0c7RYheq7%2Fimage.png?alt=media\&token=adcfcd9c-1262-4b0f-8d42-481413ee675c) alla fine di ogni colonna delle informazioni del dispositivo per accedere alla Pagina Modifica Dispositivo.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/tqxAIOwwcFQQgi1Em5qt/Unknown%20image)

Di seguito è riportato un esempio delle impostazioni e della configurazione remota del VST-892.

<figure><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/V09qrz7WzKUSfnNE9R2m/Unknown%20image" alt=""><figcaption></figcaption></figure>

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/aehAH5xsJU9VNzYNTSPQ/Unknown%20image)

**Impostazione**

* **Area:** Assegna un'area al dispositivo.
* **Zona:** Assegna una zona nell'area selezionata.
* **Nome:** Inserisci un nome per il dispositivo.
* **Bypass permanente:** Questa funzione consente all'utente di disattivare permanentemente (bypassare) il dispositivo selezionato.
  * Se bypassato, il Pannello di Controllo non risponderà affatto quando il sensore viene attivato.
  * Se bypassato, il sistema può essere inserito direttamente indipendentemente dalla situazione di guasto del dispositivo. Tuttavia, il suo guasto sarà comunque monitorato, registrato e visualizzato sulla pagina web.
* **24 ORE**: Questa funzione consente al dispositivo di attivare l'evento di allarme selezionato ogni volta che viene attivato indipendentemente dalla modalità del sistema. La risposta della modalità di sistema sarà disabilitata se l'attributo 24HR è abilitato.
* **Risposta Disinserimento / Risposta Inserimento Totale / Risposta Inserimento Casa: L'impostazione Risposta Modalità di Sistema determina il comportamento del sistema in una modalità particolare quando il sensore viene attivato.**
  * **Nessuna risposta**: Quando un sensore impostato su “Nessuna risposta” viene attivato, il Pannello di Controllo non risponderà.
  * **Inizio Ritardo Entrata 1 / Inizio Ritardo Entrata 2**
    * Quando il Pannello di Controllo è in modalità Inserimento Totale, se un sensore con **Inizio Ritardo Entrata 1/2** attributo viene attivato, il timer Ritardo Entrata 1/2 inizia il conto alla rovescia. Se durante il timer di ritardo d'ingresso non viene inserito un codice PIN valido per disinserire il sistema, il Pannello di Controllo segnalerà immediatamente un allarme perimetrale di effrazione (**codice CID:131**) subito dopo la scadenza del timer di ritardo d'ingresso 1/2.
    * Quando il Pannello di Controllo è in modalità Inserimento Casa, se un sensore con **Inizio Ritardo Entrata 1/2** attributo viene attivato, il timer Ritardo Entrata 1/2 inizia il conto alla rovescia. Se durante il periodo di ritardo d'ingresso non viene inserito un codice PIN valido per disinserire il sistema, il Pannello di Controllo segnalerà un allarme interno di effrazione (**codice CID: 132**) subito dopo la scadenza del timer di ritardo d'ingresso 1/2.
* **Segnale acustico**
* Quando un sensore impostato su Segnale acustico viene attivato, il Pannello di Controllo emetterà un suono di campanello porta (suono Ding-Dong).&#x20;
* **Segui Effrazione**
* Quando il sistema è in modalità Disinserito / Inserimento Totale / Inserimento Casa, se un sensore impostato su **Segui Effrazione** viene attivato, il Pannello di Controllo segnalerà immediatamente un allarme per effrazione.
* Quando un sensore di Inizio Ritardo Entrata viene attivato e il sistema è sotto il conto alla rovescia del timer di Ritardo Entrata, se un sensore impostato su **Segui Effrazione** viene attivato, il Pannello di Controllo attenderà fino alla scadenza del timer Ritardo Entrata prima di attivare un allarme per effrazione. Se il sistema viene disinserito prima della scadenza del timer, il Pannello di Controllo non attiverà l'allarme.  **Effrazione Istantanea**
* Quando il sistema è in modalità Inserimento Totale o Inserimento Casa / Disinserito / Tempo di Entrata, se un sensore impostato su\*\* Effrazione Istantanea\*\* viene attivato, il Pannello di Controllo segnalerà immediatamente un allarme per effrazione.
* ***Effrazione Esterna***
  * Quando il sistema è in modalità Inserimento Totale o Inserimento Casa / Disinserito / Tempo di Entrata, se un sensore impostato su **Effrazione Esterna** viene attivato, il Pannello di Controllo segnalerà immediatamente un evento di effrazione esterna.
* ***Cross Zone***
  * Quando due o più sensori di intrusione vengono attivati entro un intervallo di tempo specificato, il Pannello di Controllo confermerà l'evento e attiverà un allarme.
* ***È possibile toccare l'icona***
  * Questa funzione è disponibile solo per Tastiera Remota e Telecomando.
  * Seleziona un numero di Scena Domotica per un pulsante della Tastiera Remota o del Telecomando. Quando il pulsante viene premuto, il Pannello eseguirà le azioni programmate nella Scena di conseguenza. Per ulteriori informazioni, consultare ***4.3.1. Scena***.

**Attributi Domotica:**

Gli Attributi Domotica consentono a un dispositivo di controllare la funzione Domotica.  ***Risposta al Trigger***

* Quando il dispositivo viene attivato, il Pannello di Controllo attiverà il numero di Scena Domotica selezionato. Si prega di consultare ***4.3.1. Scena*** la pagina web per i dettagli.  ***Risposta al Ripristino***
* Quando il dispositivo trasmette un segnale di ripristino dopo l'attivazione, il Pannello di Controllo attiverà il numero di Scena Domotica selezionato.

**Altri attributi:**

* ***Bypass permanente***
  * Se selezionato, il Pannello ignorerà completamente tutti i segnali ricevuti da questo dispositivo. Un dispositivo bypassato non sarà in grado di attivare alcuna risposta, incluso allarme o guasto da parte del Pannello di Controllo. Tutte le altre impostazioni di attributo saranno anch'esse ignorate.
* ***Uscita (Nessuna risposta)***
* &#x20;Se selezionato, il Pannello ignorerà il segnale di attivazione di questo sensore durante il conto alla rovescia del tempo di uscita. Se deselezionato, il Pannello attiverà l'allarme per effrazione e segnalerà immediatamente quando il sensore viene attivato durante il timer di ritardo uscita.
* ***24 ORE***
  * Un sensore impostato con l'attributo 24HR ignorerà le impostazioni Disinserimento, Inserimento Totale, Inserimento Casa e Uscita. Il Pannello attiverà l'allarme selezionato quando questo sensore viene attivato indipendentemente dalla modalità del sistema e dall'orario.
  * \*\*Riconoscimento AI del Pannello:\*\* Questa funzione è disponibile solo quando la funzione Riconoscimento AI del Pannello è abilitata nelle Impostazioni del Pannello.
    * Abilita questa opzione per consentire al Pannello di utilizzare algoritmi AI per elaborare le immagini di allarme ricevute da questa telecamera PIR. I risultati del rilevamento AI, insieme alle immagini di allarme, verranno trasmessi al CMS, consentendogli di dare priorità alla nuova coda di allarmi basata su questo rilevamento AI.
    * Disabilita questa opzione per impedire al Pannello di utilizzare algoritmi AI per elaborare le immagini di allarme ricevute da questa specifica telecamera PIR.

{% hint style="warning" %}
Nota:&#x20;

Alcuni dispositivi hanno funzioni uniche proprie e avranno impostazioni di attributo proprie che non sono elencate in questa sezione. Fare riferimento al manuale del dispositivo per i dettagli delle impostazioni.
{% endhint %}

**Configurazione remota**

***

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/k3a8S9QZ83Qkyq0mbTnt/Unknown%20image)

* Seleziona per attivare/disattivare la funzione immunità per animali domestici e imposta il livello di sensibilità (Alto/Basso) dai menu a discesa per le telecamere PIR VST-892, quindi tocca **Invia** per salvare le impostazioni.

***

#### **5.2.2. Impostazioni Pannello**

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/zMtp37s0va2e0W2OR81I/Unknown%20image)

#### **5.2.2.1. Sicurezza**

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/fXYxqUde7pkaYkeB6obo/Unknown%20image)

**Tutte le modalità**

* **Area**: Seleziona l'area di operazione a cui applicare l'impostazione.
* **Porta finale**: Se impostato su On, quando il sistema è Inserito in modalità Fuori Casa e sotto il conto alla rovescia del timer di uscita, se un Contatto Porta aperto impostato sull'attributo Entrata viene chiuso, il sistema si inserirà automaticamente anche se il timer di ritardo di uscita non è ancora scaduto.
* **Tipo di guasto durante l'inserimento**: Seleziona come il sistema deve rispondere quando viene inserito in presenza di guasti.
  * Conferma: Il Pannello visualizzerà prima un messaggio “Errore Cambio Modalità” ed emetterà 2 bip. Se desideri comunque inserire il sistema, dovrai bypassare i guasti nella lista dei guasti prima oppure ripetere l'azione di inserimento entro 30 secondi per Forzare l'inserimento del sistema.
  * Conferma diretta: Il sistema forzerà l'inserimento direttamente senza visualizzare messaggi di guasto e segnalerà un evento.
* **Allarme manomissione**: Seleziona se la sirena deve suonare quando viene attivata la manomissione.
* Inserimento Totale: quando la manomissione viene attivata in modalità Inserimento Totale, il Pannello di Controllo genera un allarme locale e invia una segnalazione al centro di monitoraggio. Mentre in modalità Inserimento Casa o Disinserito, non verrà attivato alcun allarme e non verrà inviata alcuna segnalazione.
* Sempre: Il Pannello di Controllo genera un allarme locale e invia una segnalazione per la manomissione in tutte le modalità.
* **Verifica supervisione**: Seleziona per abilitare o disabilitare la funzione di supervisione del sistema. Quando **ACCESO** è selezionato, il Pannello di Controllo monitorerà i dispositivi accessori in base al segnale di supervisione ricevuto.
* **Supervisione per dispositivo fisso:**
  * Il Pannello di Controllo monitora i dispositivi accessori fissi in base al segnale di supervisione trasmesso regolarmente dal dispositivo. I dispositivi accessori fissi si riferiscono a dispositivi come Contatti Porta, Sensori di movimento IR, Rilevatori di fumo, ecc. che sono fissati in posizione.
  * Usa questa opzione per impostare l'intervallo per la ricezione dei segnali di supervisione. Se il Pannello di Controllo non riceve il segnale di supervisione da un dispositivo fisso entro questo intervallo, lo considererà fuori servizio e segnalerà l'evento di conseguenza.
* **Timer di supervisione per pendant:**
  * Il Pannello di Controllo monitora il funzionamento dei dispositivi portatili come pendant di emergenza, trasmettitori da polso, ecc. in base ai segnali regolari della batteria trasmessi da essi. Se il Pannello di Controllo non riceve i segnali della batteria da un dispositivo pendant entro l'intervallo impostato, lo considererà fuori servizio e segnalerà l'evento di conseguenza.
* **Durata dell'Allarme**: Imposta la durata per cui la sirena esterna deve suonare quando viene attivato un allarme.
* **Timer Cross Zone**: La Verifica Cross Zone è utilizzata per impostare la verifica incrociata per i sensori di intrusione. Per utilizzare la Verifica Cross Zone, il seguente sensore e le impostazioni del pannello devono essere regolati:
  * Almeno\*\* 1\*\* sensore di intrusione deve essere impostato su **Cross Zone** attributo.
  * Il **Timer Cross Zone** l'opzione nella pagina Impostazioni Pannello deve essere abilitata.
  * La funzione Cross Zone non si attiva durante i tempi di Uscita e Entrata. Quando un sensore impostato con attributo Cross Zone viene attivato, il Pannello inizia a far suonare l'allarme, conta alla rovescia il Timer Cross Zone e segnala un evento Primo Scatto Cross Zone (CID 693).
* **Timer Verifica Incendio**: La Verifica Incendio è utilizzata per impostare la verifica per il Rilevatore di Fumo.

Per utilizzare la Verifica Incendio, il seguente sensore e impostazione del pannello devono essere regolati:

* Almeno 1 Rilevatore di Fumo deve essere impostato su 24 HR – Incendio con attributo Verifica.
* L'opzione Timer Verifica Incendio nella pagina Impostazioni Pannello deve essere abilitata.
* Quando un Rilevatore di Fumo impostato con l'attributo Verifica Incendio viene attivato, il Pannello inizia a far suonare l'allarme, conta alla rovescia il Timer Verifica Incendio e segnala un evento Vicino Allarme (CID 118).
* **Campanello porta**: questa funzione è disponibile solo quando l'attributo del Contatto Porta **(DC)** e/o del rilevatore PIR **(IR) è impostato come Campanello Porta**.

Il Pannello di Controllo emette un suono di Campanello Porta (suono Ding-Dong) quando il DC e/o l'IR viene attivato in modalità Disinserito / Inserimento Totale / Inserimento Casa / Entrata.

* \*\*Suono di conferma:\*\* Seleziona se disattivare o regolare i suoni di bip del Pannello di Controllo quando si cambia modalità Inserimento/Inserimento Casa/Disinserimento.
* **Bip di avviso**: Seleziona se il Pannello di Controllo emetterà un bip di avviso ogni volta che viene rilevata e visualizzata una condizione di guasto. Il bip di avviso verrà silenziato dopo che il messaggio di guasto è stato letto dall'utente. Quando viene rilevata una nuova condizione di guasto, emetterà nuovamente un bip di avviso ogni 30 secondi.
* \*\*Solo bip finali Entrata/Uscita:\*\* Seleziona quando il Pannello di Controllo dovrebbe iniziare il bip di avviso durante il ritardo di Entrata o Uscita. Ad esempio, se l'impostazione è impostata su 5 secondi, il Pannello di Controllo inizierà i bip di avviso solo negli ultimi 5 secondi del timer di Entrata o Uscita. Quando impostato su *Disabilita*, il Pannello di Controllo emetterà i bip di avviso per l'intero periodo di conto alla rovescia di Entrata o Uscita.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/c0KuiXRE7YDMEHbUkR8X/Unknown%20image)

**Assente**

* **Tempo Ritardo Entrata 1**: Imposta il Timer Ritardo Entrata 1 per la modalità Inserimento Totale. Quando un sensore impostato su Ritardo Entrata 1 viene attivato in modalità Inserimento Totale, il Pannello di Controllo inizierà il conto alla rovescia del Ritardo Entrata secondo la durata impostata in questa opzione.

Se il Pannello di Controllo viene disinserito prima della scadenza del Timer Ritardo Entrata, il pannello ritorna alla modalità Disinserito e non viene attivato alcun allarme. Se il Pannello di Controllo non viene disinserito prima della scadenza del Timer Ritardo Entrata, l'allarme verrà attivato e il pannello invierà una segnalazione.

* **Tempo Ritardo Entrata 2:** Imposta il Timer Ritardo Entrata 2 per la modalità Inserimento Totale. Quando un sensore impostato su Ritardo Entrata 2 viene attivato in modalità Inserimento Totale, il Pannello di Controllo inizierà il conto alla rovescia del Ritardo Entrata secondo la durata impostata in questa opzione.

Se il Pannello di Controllo viene disinserito prima della scadenza del Timer Ritardo Entrata, il pannello ritorna alla modalità Disinserito e non attiva un allarme. Se il Pannello di Controllo non viene disinserito prima della scadenza del timer, attiverà un allarme e invierà una segnalazione.

* **Tempo Ritardo Uscita**: Imposta il Timer Ritardo Uscita quando si entra in modalità Inserimento Totale. Quando l'utente cambia la modalità del sistema in Inserimento Totale, il Pannello inizierà il conto alla rovescia del Ritardo Uscita ed entrerà in modalità Inserimento Totale quando il timer scade. L'utente deve lasciare le aree protette dai sensori prima della scadenza del timer, altrimenti il sensore attiverà un allarme.
* **Suono Ritardo Entrata**: Seleziona se il Pannello di Controllo emette bip di conto alla rovescia durante il tempo di ritardo d'ingresso in modalità inserimento totale e imposta il volume del bip.
* **Suono Ritardo Uscita**: Seleziona se il Pannello di Controllo emette bip di conto alla rovescia durante il timer di ritardo di uscita in modalità inserimento totale e imposta il volume del bip.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/Uyvudz8eW2TLnkb4GPV2/Unknown%20image)

**Home**

* **Tempo Ritardo Entrata 1**: Imposta il Timer Ritardo Entrata 1 per la modalità Inserimento Casa. Quando un sensore impostato su Ritardo Entrata 1 viene attivato in modalità Inserimento Casa, il Pannello di Controllo inizierà il conto alla rovescia del Ritardo Entrata secondo la durata impostata in questa opzione.

Se il Pannello di Controllo viene disinserito prima della scadenza del Timer Ritardo Entrata, il pannello ritorna alla modalità Disinserito e non attiva un allarme. Se il Pannello di Controllo non viene disinserito prima della scadenza del Timer Ritardo Entrata, attiverà un allarme e invierà una segnalazione.

* **Tempo Ritardo Entrata 2:** Imposta il Timer Ritardo Entrata 2 per la modalità Inserimento Casa. Quando un sensore impostato su Ritardo Entrata 2 viene attivato in modalità Inserimento Casa, il Pannello di Controllo inizierà il conto alla rovescia del Timer Ritardo Entrata secondo la durata impostata in questa opzione.

Se il Pannello di Controllo viene disinserito prima della scadenza del Timer Ritardo Entrata, il pannello ritorna alla modalità Disinserito e non attiva un allarme. Se il Pannello di Controllo non viene disinserito prima della scadenza del Timer Ritardo Entrata, attiverà un allarme e invierà una segnalazione.

* **Tempo Ritardo Uscita**: Imposta il Timer Ritardo Uscita quando si entra in modalità Inserimento Casa. Quando l'utente cambia la modalità del sistema in Inserimento Casa, il Pannello inizierà il conto alla rovescia del Ritardo Uscita ed entrerà in modalità Inserimento Casa quando il timer scade. L'utente deve lasciare le aree protette dai sensori prima della scadenza del timer, altrimenti il sensore attiverà un allarme.\*\*\*\*
* **Suono Ritardo Entrata**: Seleziona se il Pannello di Controllo emette bip di conto alla rovescia durante il tempo di ritardo d'ingresso in modalità inserimento casa e imposta il volume del bip.
* **Suono Ritardo Uscita**: Seleziona se il Pannello di Controllo emette bip di conto alla rovescia durante il timer di ritardo di uscita in modalità inserimento casa e imposta il volume del bip.

#### **5.2.2.2. Pannello**

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/WyOimeGZ1s5nLd9L2e13/Unknown%20image)

**Impostazioni Pannello**

* **Segnalazione guasto alimentazione AC**: Quando viene rilevato un guasto dell'alimentazione AC, il tuo Pannello di Controllo segnalerà al Centro di Monitoraggio Centrale in base alla durata impostata in Segnalazione guasto AC. Se è impostato su 5 minuti, l'evento sarà segnalato automaticamente al CMS dopo 5 minuti. Il tuo Pannello di Controllo sarà quindi alimentato dalla batteria di riserva fino a quando il guasto non sarà risolto.
* **Segnalazione disturbo (Jamming)**: Il periodo di disturbo è specificato come livello RSSI di fondo rilevato che supera la soglia per una durata. Il periodo di disturbo rilevato sarà accumulato. Sono previste 3 opzioni: Disabilita, 1 minuto e 2 minuti. Se è impostato su 1 minuto, una volta che il periodo totale di disturbo supera i 30 secondi entro 1 minuto, verrà segnalato al Centro di Monitoraggio Centrale un messaggio “Jamming”. Se è impostato su 2 minuti, una volta che il periodo totale di disturbo supera i 60 secondi entro 2 minuti, verrà segnalato un messaggio “Jamming”. Se è impostato Disabilita, il Pannello non invierà una segnalazione di disturbo quando rileva un guasto di jamming.
* **Intervallo di check-in automatico**:**Seleziona se il Pannello di Controllo deve inviare automaticamente report di check-in alla Centrale e seleziona l'intervallo tra i report di check-in. Le opzioni disponibili sono Disabilita, 1 ora**,\*\* 2 ore\*\*,\*\* 3 ore… fino a 4 settimane\*\*.
* **Periodo di offset del check-in automatico**:\*\*\*\*Imposta il ritardo prima del primo **Check-in automatico** report viene effettuato. Dopo che l'alimentazione è fornita o ripristinata al Pannello di Controllo, un report di test verrà inviato al Centro di Monitoraggio Centrale (CMS) in base al Periodo di Offset. Questo serve per testare se il CMS può ricevere il report dal Pannello con successo. Dopo l'invio di questo report di test, il Pannello di Controllo invierà poi i report a intervalli regolari in base all'impostazione del Report di Check-in automatico. Ad esempio, se **Periodo di** **Offset** è impostato su 2 ore, e **Report di Check-in automatico** è impostato su 12 ore, il Pannello di Controllo trasmetterà un codice evento 602 al CMS dopo 2 ore e poi segnalerà periodicamente l'evento 602 a intervalli regolari di 12 ore.
* **Risoluzione immagini di allarme della telecamera IR**:\*\*\*\*Seleziona la risoluzione e il numero di immagini scattate dalla telecamera PIR quando la telecamera rileva un movimento in modalità inserita.
* **Telecamera IR esterna in scala di grigi**:\*\*\*\*Seleziona se le immagini dalla telecamera PIR esterna devono essere scattate in scala di grigi invece che a colori. Le opzioni disponibili sono: **Disabilita**(Immagine a colori) e **Abilita** (Immagine in scala di grigi)
* **Ignora guasto Ethernet**:\*\*\*\*Seleziona se abilitare o disabilitare la funzione Ignora Ethernet. Quando **ACCESO** è selezionato, il Pannello di Controllo ignorerà il guasto di connessione se il cavo Ethernet è scollegato.
* **Riconoscimento AI del Pannello:**
* Abilita questa funzione per attivare la funzione AI del Pannello per l'elaborazione delle immagini di allarme per rilevare gli esseri umani. Dopo aver abilitato questa funzione nelle impostazioni del Pannello, la funzione di riconoscimento AI deve comunque essere abilitata individualmente per ogni telecamera PIR. Questo consente al Pannello di elaborare le immagini specificamente dalle telecamere con questa funzione attivata. Quando l'AI riconosce una persona nell'immagine, verrà visualizzata un'icona AI accanto all'immagine nella pagina Eventi." Le immagini di allarme, insieme ai risultati del rilevamento AI, vengono trasmesse al CMS, consentendo al CMS di dare priorità alla nuova coda di allarmi basata su questo rilevamento AI.
* Disabilita questa opzione per spegnere completamente la funzione AI del Pannello.

**Programma sirena RF**

* \*\*Tamper sirena: ON:\*\* Puoi abilitare la protezione anti-manomissione di tutte le sirene RF con questa funzione. Seleziona per attivare la funzione tamper delle sirene.
* \*\*Tamper sirena: OFF:\*\* Puoi disabilitare la protezione anti-manomissione di tutte le sirene RF con questa funzione. Seleziona per disattivare la funzione tamper delle sirene.

{% hint style="info" %}
Nota:

Quando disattivata, la protezione tamper delle sirene verrà riattivata automaticamente dopo un'ora se non viene attivata manualmente durante il periodo di un'ora.
{% endhint %}

**Info Pannello**

* Le informazioni del Pannello di Controllo, inclusi versione firmware, indirizzo MAC, versione RF, versione Z-wave e versione GSM, saranno visualizzate.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/SbffTcJjg1JDcAwdOuU0/Unknown%20image)

#### **5.2.2.3. Codice**

Il Codice Master, il Codice Installatore, il Codice Duress, il Codice Guard e il Codice Temporaneo aggiungono la flessibilità di diversi livelli di sicurezza per l'operazione nel **menu Impostazioni Codici** .

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/8YgOvpwb8JbebJTBJcUm/Unknown%20image)

Inserisci i tuoi codici preferiti di 4-6 cifre.

* **Codice Master**

I codici Master predefiniti sono 1111 e 2222 per tutte le aree. <mark style="color:rosso;">Per motivi di sicurezza, modificare entrambi i codici master predefiniti.</mark>

* **Codice Installatore**

Il Codice Installatore è utilizzato per la programmazione avanzata. Il codice Installatore predefinito è **7982**.

* **Codice Duress: Il Codice Duress è progettato per trasmettere un allarme segreto e silenzioso. Quando il Codice Duress viene utilizzato per accedere al sistema, il Pannello di Controllo invierà una segnalazione di allarme segreto al Centro di Monitoraggio Centrale senza attivare la sirena per indicare che è in corso una situazione di coercizione. Il Codice Duress non è attivato di default dalla fabbrica.**
* **Codice Guard: Il Codice Guard è progettato per il personale di pattuglia di sicurezza per inserire/disinserire il sistema. Può essere impostato uguale a un Codice PIN utente.**
* **Codice Temporaneo: Il Codice Temporaneo è anch'esso usato per inserire/disinserire il sistema, ma è per un utente temporaneo. Il Codice Temporaneo è VALIDO SOLO per un singolo accesso per inserimento e disinserimento. Successivamente, il Codice Temporaneo verrà automaticamente cancellato e dovrà essere reimpostato per un nuovo utente temporaneo.**
* **Opzione Latch:** Questo serve a programmare la funzione di Segnalazione Latch per il Codice Temporaneo.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/OmecYh4ipfihXEDu9GWa/Unknown%20image)Latch -> **Segnalazione Latch ON** = Quando il Codice Temporaneo viene utilizzato per cambiare la modalità del sistema, il pannello segnalerà l'evento.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/ujrRsGtfQEqg9FWcuupG/Unknown%20image)Latch -> **Segnalazione Latch OFF** = Quando il Codice Temporaneo viene utilizzato per cambiare la modalità del sistema, il pannello non segnalerà l'evento.

**Elimina**

Ad eccezione del Codice Master e del Codice Installatore che non possono essere disabilitati in alcun modo, i Codici Temporaneo, Duress e Guard possono essere disabilitati cancellando la casella del codice e lasciandola vuota.

Dopo aver completato tutte le impostazioni, tocca **Invia**per salvare le modifiche.

#### **5.2.2.4. Data e Ora**

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/ijBfY5HiDYJqlgHEiPMi/Unknown%20image)

* **Fuso orario:** Scegli il tuo fuso orario, e il sistema calcolerà automaticamente l'ora legale (se necessario).
* \*\*Data e Ora:\*\* Imposta mese corrente, data e ora.
* \*\*Ora Internet:\*\* il sistema si sincronizzerà automaticamente con un server di tempo Internet. Seleziona la casella per abilitare questa funzione. Opzioni disponibili: pool.ntp.org, time.nist.gov e tick.usno.navy.mil.

Tocca **Invia** per salvare le impostazioni.

#### **5.2.2.5. Ripristino ai valori di fabbrica**

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/f3pv5SaTvMjuGo5wWusi/Unknown%20image)

* Seleziona la **Mantieni la configurazione di rete corrente** casella per mantenere le impostazioni di rete correnti. Altrimenti, il sistema ripristinerà i valori ai valori di fabbrica.
* Seleziona la **Mantieni l'elenco dispositivi corrente**casella per mantenere i dispositivi appresi correnti. Altrimenti, il sistema ripristinerà i valori ai valori di fabbrica.

Tocca **Invia** per salvare le impostazioni.

#### **5.2.2.6. Nome area**

Gli utenti possono rinominare l'area. Tutte le etichette correlate verranno aggiornate con il nuovo nome dell'area.

Tocca **Invia** per salvare le impostazioni (l'invio non è consentito se i campi vengono lasciati vuoti).

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/sG4lQsqgNBMa7cncn5PQ/Unknown%20image)

#### **5.2.3. PIN utente**

I Codici PIN utente sono utilizzati per controllare la modalità del sistema. Ciascuno è composto da 4-6 cifre (numeri 0\~9).

Il codice PIN utente n.1 per ogni Area è sempre attivato di default di fabbrica. <mark style="color:rosso;">Per motivi di sicurezza, ricordarsi di modificare i codici PIN predefiniti.</mark>

PIN utente #1 nell'Area 1                        PIN utente #1 nell'Area 2

Password: **1234**                           Password: **4321**

Il numero Tag sarà visualizzato se il Pannello ha appreso qualsiasi dispositivo (es. tastiera, lettore tag) che supporta la configurazione remota dei Tag.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/8dfpJ1L4oEw9iG4EjUUw/Unknown%20image)

**Area**

**Area**: Seleziona l'area per impostare il Codice PIN utente.

**Impostazione PIN utente**

* **Nome utente**: Inserisci un nome utente per un facile riconoscimento degli eventi di sistema. Sono consentiti fino a 18 caratteri alfanumerici per ciascun nome utente.
* **Codice PIN**: Inserisci il codice di 4-6 cifre nel campo.\*\*\*\*
* **Latch:**

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/OmecYh4ipfihXEDu9GWa/Unknown%20image)Latch -> **Segnalazione Latch ON** = Quando il Codice PIN utente viene utilizzato per cambiare la modalità del sistema, il pannello segnalerà l'evento.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/ujrRsGtfQEqg9FWcuupG/Unknown%20image)Latch ->  **Segnalazione Latch OFF**= Quando il Codice PIN utente viene utilizzato per cambiare la modalità del sistema, il pannello non segnalerà l'evento.

* **Numero Tag**: Quando la tastiera / il lettore di tag legge un nuovo tag, premendo il **pulsante Carica** caricherà il numero del tag.

**Cancella**

Per cancellare le informazioni del Codice PIN, tocca <img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/s7HHqopM97EI4rLO43U8/Unknown%20image" alt="" data-size="line"> in alto a destra per accedere al menu di cancellazione. Seleziona il/i codice/ci PIN da rimuovere e tocca Cancella.

**Utente#1** in ogni area non può essere eliminato.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/K1VP5lmFDnJB11S4wmgA/Unknown%20image)

***

Dopo aver completato tutte le impostazioni, tocca **Invia** per salvare le modifiche.

#### **5.2.4. PIN utente Cross-area**

La pagina PIN utente Cross-area è utilizzata per programmare la funzione di controllo modalità multi-area.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/CFNWluWWPrjalN7pOPrF/Unknown%20image)

Usa il cursore per abilitare/disabilitare la modalità di cambio multi-area.

Quando abilitato, vedrai l'opzione per cambiare modalità per entrambe le aree del sistema quando si inserisce/disinserisce il pannello di controllo.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/PqLZ0CamF07Q7UvCAm7J/Unknown%20image)

Inserisci il nome utente e il codice PIN, quindi seleziona Area 1 e/o Area 2 per determinare se questo codice PIN può essere utilizzato per controllare la modalità per entrambe le aree contemporaneamente.

#### **5.2.5. Rete**

Il sistema può essere connesso tramite Ethernet, WiFi o 4G/LTE. Quando sono disponibili tutti e tre i metodi di connessione, il pannello dà priorità alle connessioni nel seguente ordine: Ethernet > WiFi > 4G/LTE.

La connessione WiFi fornisce un backup all'Ethernet per estendere la flessibilità del sistema.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/zNHAAnZ4msUAhX2Xare7/Unknown%20image)

#### **5.2.5.1. GSM**

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/PRxri0piiwiP7sZGzAFQ/Unknown%20image)

**GSM**

* Verranno visualizzati IMEI, IMSI, informazioni sull'operatore e valore RSSI.
* **Rilevamento scheda SIM: Seleziona per abilitare o disabilitare la funzione di rilevamento della scheda SIM.**

**SMS**

* **Parola chiave SMS: Per inviare comandi remoti al sistema tramite messaggio SMS, è richiesta una password personalizzata affinché il Pannello di Controllo riconosca la tua autorità.**
* **Parola chiave per programmazione SMS: La parola chiave di programmazione viene usata per riconoscere l'identità di un utente valido; e per autorizzare l'Installazione remota (tramite SMS) o gli aggiornamenti remoti (tramite GPRS). Questa parola chiave deve essere inserita ogni volta che è richiesta l'Impostazione remota o l'Aggiornamento remoto. È consentito un massimo di 15 caratteri.**

**Due vie**

Volume altoparlante: Regola il volume dell'altoparlante durante la comunicazione bidirezionale.

Tocca “Invia” per confermare le impostazioni.

#### **5.2.5.2. GPRS**

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/NHfRPKHHhVm9eL7BGhcE/Unknown%20image)

**GPRS**

* **Nome APN (Access Point):** È il nome di un punto di accesso per [GPRS.](http://en.wikipedia.org/wiki/GPRS) Si prega di chiedere al tuo fornitore di servizi un APN. Quando l'APN è impostato, il sistema diventa valido per la connessione Internet.\*\*\*\*
* **Nome utente:** È il nome di accesso da inserire prima di accedere alla [GPRS](http://en.wikipedia.org/wiki/GPRS)funzione. Si prega di chiedere al tuo fornitore di servizi.\*\*\*\*
* **Password: È la Password Utente da inserire prima di accedere alla** [**GPRS**](http://en.wikipedia.org/wiki/GPRS)**funzione. Si prega di chiedere al tuo fornitore di servizi.**

#### **5.2.5.3. Wireless**

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/tl2G4iWUp22QqYqbvI1q/Unknown%20image)

**Wireless**

Seleziona l'SSID WiFi del router a cui il Pannello di Controllo deve connettersi. Inserisci la password della rete WiFi se richiesta e tocca “OK”.

L'aggiunta della connessione WiFi NON è consentita quando il Pannello è connesso tramite Ethernet.

#### **5.2.6. Segnalazione**

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/HNrSUBAKFQEiLzaVz3Ko/Unknown%20image)

#### **5.2.6.1. Segnalazione**

Questa pagina consente agli installatori di configurare le impostazioni relative alla segnalazione per scopi di reportistica.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/VuK8G1arsXRBYd4jHfVd/Unknown%20image)

**Passo 1** Tocca **+** per aggiungere una destinazione di segnalazione. Apparirà una finestra di dialogo in cui programmare la destinazione di segnalazione.

**Passo 2** Seleziona il **Formato rapporto**, e tocca **Avanti** per inserire le informazioni.

**Passo 3** Seleziona **Numero gruppo** per determinare la sequenza di segnalazione e la condizione di segnalazione. programma la destinazione di segnalazione.

Tocca “Invia” in fondo alla pagina per confermare l'impostazione.&#x20;

**Formato rapporto**

Tocca l'icona informazioni ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/7OVrjQlV1AEZGVeztWPY/Unknown%20image) per visualizzare il formato di segnalazione.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/5aiIc4dsjpUCI09NgH91/Unknown%20image)

* Protocollo CID Climax via IP

Formato: ip\://(Numero account)@(ip server):(porta)/CID esempio: ip\://1234\@54.183.182.247:8080/CID

* Protocollo SIA DC-09 via IP

Formato: ip\://(Numero account)@(ip server):(porta)/SIA

Esempio: ip\://1234\@54.183.182.247:8080/SIA

* Protocollo SIA DC-09 via IP con crittografia AES

Formato: ip\://(Numero account)@(ip server):(porta)/SIA/KEY/(chiave 128,196 o 256 bit) Esempio: ip\://1234\@54.183.182.247:8080/SIA/KEY/4A46321737F890F654D632103F86B4F3

* Protocollo SIA DC-09 che utilizza codice evento CID via IP

Formato: ip\://(Numero account)@(ip server):(porta)/CID\_SIA

Esempio: ip\://1234\@54.183.182.247:8080/CID\_SIA

* Protocollo SIA DC-09 che utilizza codice evento CID via IP, con crittografia HEX.

Formato: ip\://(Numero account)@(ip server):(porta)/CID\_SIA/KEY/(HEX) Esempio:

ip\://1234\@54.183.182.247:8080/CID\_SIA/KEY/4A46321737F890F654D632103F86B4F

3

* Protocollo Manitou via IP

Formato: ip\://(Numero account)@(ip server):(porta)/MAN

Esempio: ip\://1234\@54.183.182.247:8080/MAN

* Protocollo Manitou via IP, con crittografia TLS

Formato: ip\://(Numero account)@(ip server):(porta)/MAN\_TLS

Esempio: ip\://1234\@54.183.182.247:8080/MAN\_TLS

* Protocollo CSV via IP

Formato: ip\://(Numero account)@(ip server):(porta)/CSV

Esempio: ip\://1234\@54.183.182.247:8080/CSV

* Protocollo CSV via IP che include nome utente e password

Formato: ip\://(Numero account)@(ip server):(porta)/CSV/User/Password

Esempio: ip\://1234\@54.183.182.247:8080/CSV/abcd/1357

* Email

Formato: mailto:<user@example.com>

Esempio: mailto:<john@gmail.com>

**Gruppo**

**Sequenza di segnalazione:** Seleziona un gruppo per la tua destinazione di segnalazione. Il sistema effettuerà la segnalazione in base al seguente principio:

* Il gruppo con priorità più alta verrà segnalato per primo: Es: Gruppo 1  Gruppo 2  Gruppo 3….
* Se la segnalazione alla prima destinazione di un gruppo fallisce, il sistema passerà alla destinazione di segnalazione successiva nel gruppo.
* Se la segnalazione a una delle destinazioni nel gruppo ha successo, il sistema considererà la segnalazione a questo gruppo riuscita e smetterà di segnalare al resto delle destinazioni nel gruppo. Passerà quindi a segnalare al gruppo successivo.
* Se la segnalazione a tutte le destinazioni in un gruppo fallisce, il sistema riproverà a segnalare al gruppo in base al numero di ritentativi impostato di seguito. Se la segnalazione non avrà comunque successo dopo i ritentativi, il sistema passerà a segnalare il gruppo successivo in base all'impostazione Essenziale/Opzionale qui sotto.
* Dopo aver completato un ciclo di segnalazione (Da Gruppo 1  Gruppo 2 ….. Gruppo5), se c'è un gruppo impostato come Essenziale che non ha ricevuto la segnalazione con successo, il sistema riavvierà il ciclo di segnalazione per ritentare fino a quando ogni gruppo impostato come Essenziale non venga segnalato con successo.

**Essenziale/Opzionale:**

* Essenziale: il sistema segnalerà a tutti i gruppi impostati come **Essenziale**. Il sistema non smetterà mai di tentare di segnalare a qualsiasi gruppo impostato come Essenziale fino a quando almeno una delle destinazioni in ciascun gruppo Essenziale non riceverà con successo la segnalazione. Il Gruppo 1 è sempre impostato come **Essenziale** e non può essere modificato.
* Opzionale: Il sistema segnalerà solo ai gruppi impostati come **Opzionale**quando la segnalazione al gruppo precedente fallisce. Ad esempio: se il Gruppo 3 è impostato come opzionale, il Pannello di Controllo segnalerà al Gruppo 3 solo se la segnalazione al Gruppo 2 fallisce.

**Ritenta:** Se la segnalazione a tutte le destinazioni in un gruppo fallisce, il sistema ritenterà la segnalazione al gruppo in base al numero di ritentativi impostato qui.

**Dispositivo cablato**

Seleziona una condizione di segnalazione:

Tutti gli eventi: Il sistema segnalerà tutti gli eventi a questa destinazione.

Eventi di allarme: Il sistema segnalerà solo gli eventi di allarme a questa destinazione.

Eventi di stato: Il sistema segnalerà solo gli eventi di stato (eventi non di allarme) a questa destinazione.

**Pulsante di prova:** C'è un pulsante "Test" a destra di ogni riga di destinazione di segnalazione. Quando viene premuto, il sistema invierà un report di prova manuale. Un segno di spunta verde indica che il report è stato inviato con successo, e una croce rossa indica che il report è fallito.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/bs9zCH94Wz6jjyNe9vHG/Unknown%20image)

#### **5.2.6.2. Caricamento media**

Il sistema può inviare immagini e clip video catturati dalle telecamere PIR e dalle telecamere video PIR a cellulare, e-mail o ftp.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/XDOiyhlupIZjhh29FsG3/Unknown%20image)

**Passo 1** Tocca **+** icona per aggiungere una destinazione di caricamento. Apparirà una finestra di dialogo in cui programmare la destinazione di caricamento.

**Passo 2** Seleziona il **Metodo di caricamento**, e tocca **Avanti** per inserire le informazioni.

Tocca **Invia** per salvare le impostazioni.

**Metodo di caricamento**

Tocca l'icona informazioni per visualizzare il metodo di caricamento.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/eq3UekmdJaLPkTjf1BMY/Unknown%20image)

* **FTP:**[ ftp://utente.password@server/percorso](ftp://user.password@server/path)
* **HTTP:** [http://ip:porta/percorso](https://vesta-guide.gitbook.io/vesta-guide/italian-it/http:/ip:porta/percorso)
* **Email**: mailto:utente\@server (trasmissione di un'immagine di allarme tramite Ethernet)
* **Manitou**: manitou://utente\@server:porta&#x20;

#### **5.2.6.3. SMS**

Questo è usato per impostare la segnalazione via SMS.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/asxERLabyN4fbYzWwsuL/Unknown%20image)

**Passo 1** Tocca **+** per aggiungere una destinazione di segnalazione SMS. Apparirà una finestra di dialogo che ti permette di programmare la destinazione di segnalazione.

**Passo 2** Seleziona il\*\* Formato rapporto SMS\*\*, e tocca **Avanti** per inserire le informazioni.

Tocca **Invia** per salvare le impostazioni.

**Formato rapporto SMS**

Tocca l'icona informazioni ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/7OVrjQlV1AEZGVeztWPY/Unknown%20image) per visualizzare il formato di rapporto SMS.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/BPAW6rrb1mJK82TFc5qm/Unknown%20image)

* SMS in CID

Formato: sms\://ACCT\@telefono

* TESTO SMS

Formato: sms\://ACCT\@telefono/TEXTO

**Dispositivo cablato**

Seleziona una condizione di segnalazione:

Tutti gli eventi: Il sistema segnalerà tutti gli eventi a questa destinazione.

Eventi di allarme: Il sistema segnalerà solo gli eventi di allarme a questa destinazione.

Eventi di stato: Il sistema riporterà a questa destinazione solo gli eventi di stato (eventi non di allarme).

#### **5.2.6.4. Voce**

TouchPanel-3 con microfono e altoparlante è in grado di effettuare chiamate vocali durante la segnalazione di allarme e stabilire comunicazione vocale bidirezionale con il destinatario della chiamata. Ogni sessione vocale bidirezionale dura al massimo 3 minuti.

**Il pannello effettuerà la segnalazione vocale dopo la prima segnalazione di allarme riuscita. Almeno una destinazione di segnalazione deve essere programmata per utilizzare la funzione di segnalazione vocale.**

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/3yh5rPatnIRU4Y6REfCW/Unknown%20image)

TouchPanel-3 supporta due tipi di Segnalazione Vocale: GSM e VOIP. Programmare e selezionare il tipo che si desidera utilizzare per la segnalazione.

**GSM**

* **Telefono**

Il pannello effettuerà la segnalazione vocale a questo numero di telefono dopo che la prima segnalazione di allarme sarà completata.

* **Timer di Richiamata**

Dopo che la segnalazione di allarme iniziale è terminata, il pannello entrerà in un periodo di attesa per la richiamata.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/oh7bpEDQgeoBYH4E7l9W/Unknown%20image)

**VOIP**

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/tMpwZd7QDLZs3eVwBD8H/Unknown%20image) ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/8vYE4og7SNL3gZDUG7fo/Unknown%20image)

Impostazioni SIP VOIP

* **Timer di richiamata:** Dopo che la segnalazione di allarme iniziale è terminata, il pannello entrerà in un periodo di attesa per la richiamata.
* Nome utente: Inserisci il tuo nome utente nel server VOIP   Password: Inserisci la password.
* **Informazioni server:** Inserisci Dominio, Porta, Server Proxy, informazioni Server STUN. Assicurati di controllare **Abilita STUN.**
* SIP: Inserisci il numero SIP del destinatario della chiamata che il Pannello deve comporre.

Tocca **Invia** per confermare.

#### **5.2.6.5. SMTP**

Programmare le impostazioni relative al server di posta. L'account email che imposti qui verrà utilizzato per inviare segnalazioni di eventi o immagini e clip video catturati dalla Telecamera PIR e dalla Telecamera Video PIR.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/26Fahk40Eg90iEKeAm3q/Unknown%20image)

**Passo 1** Inserisci le seguenti impostazioni:

* **Server:** Imposta il server di posta (max. 60 cifre/alfabeti).
* **Porta**: Imposta il numero di porta (max. 5 cifre/alfabeti).
* **Nome utente:** Imposta il nome dell'account di posta (max. 30 cifre/alfabeti).
* **Password:** Imposta la password corrispondente al nome dell'account di posta (max. 30 cifre/alfabeti).
* **Da:** Imposta l'indirizzo email in base al tuo server di posta e al nome account. Se il tuo server di posta supporta altri indirizzi email, puoi inserire qui l'indirizzo email. (max. 30 cifre/alfabeti).
* **Utilizzo di canali crittografati TLS/SSL (SMTP sicuro):**&#x53;e il tuo server di posta utilizza il metodo di crittografia TLS o SSL per il trasferimento sicuro, tocca la casella per abilitare l'impostazione

&#x20;**Passo 2** Tocca **Invia** per confermare le impostazioni.

#### **5.2.7. Dispositivo cablato**

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/uPOXrBwm23RhATrDqhLs/Unknown%20image)

Ci sono due zone cablate on-board su TouchPanel-3.

* Una uscita di controllo cablata (open collector)
* Un ingresso cablato (non alimentato)

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/FPKgy0kMmEk5iBk5Mt6i/Unknown%20image)

**Dispositivo 1 (Uscita cablata)**

**Tipo**: Seleziona per attivare l'interruttore di alimentazione dal menu a tendina Tipo. L'impostazione predefinita è “Disabilitato”

**Modifica** ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FulmB1AMLneivoEHkF6r2%2Fimage.png?alt=media\&token=3fe0f4c5-830f-46d8-bafb-531a28e1cb82) Tocca per assegnare l'uscita dell'interruttore di alimentazione a una zona e a un'area.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FIF3rjDkEuxGOH7a8dxRH%2Fimage.png?alt=media&#x26;token=055e27a4-e64e-4c13-a1a8-b5b7db3d5018" alt=""><figcaption></figcaption></figure>

**Dispositivo 2 (Ingresso cablato)**

**Tipo**: Seleziona il tipo di sensore cablato per ogni zona cablata dal menu a tendina.

**Loop**: Seleziona il numero di loop (1 o 2) corrispondente al cablaggio per ogni dispositivo dal menu a tendina.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPdqqyl76bBnHw7Koimlu%2Fimage.png?alt=media&#x26;token=04077657-50d8-416d-aded-bb24a06e21e6" alt=""><figcaption></figcaption></figure>

Tocca l'icona informazioni   ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FipedS3zY2mw2s4rReY97%2Fimage.png?alt=media\&token=abc12b9d-e6c8-40f0-8d7f-e8f23199b881)per visualizzare gli schemi di cablaggio dei Loop 1 e 2 come riferimento.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/ArOdkgcmWhitKZwJBf8P/Unknown%20image)

**Modifica**<img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/pujCnxRnBQqAKQEEWVBv/Unknown%20image" alt="" data-size="line"> :Tocca per assegnare il dispositivo di ingresso cablato a una zona e a un'area.

Dopo aver completato tutte le impostazioni, tocca **Invia** per salvare le modifiche.

### 5.3. Condivisione Hotspot

TouchPanel-3 può funzionare come hotspot, condividendo la connessione a Internet con dispositivi vicini impostando SSID e Password.

Questa funzione è disponibile sia che il Pannello sia connesso tramite Ethernet, WiFi o GPRS. Solo l'utente master o l'installatore possono attivare questa funzione e programmare le sue impostazioni.

Inserisci il **Codice Master** (predefinito: 1111) o **Codice Installatore** **7982** per accedere all'impostazione dell'hotspot.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRHJNejIiTwe8QsB1IOjC%2Fimage.png?alt=media&#x26;token=043aff92-2a1e-46d7-8d38-3c269583f7ce" alt=""><figcaption></figcaption></figure>

Attiva/Disattiva la funzione di condivisione Hotspot.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/12WUuckJACTXC6hAkaGP/Unknown%20image)

* Inserisci SSID e Password e tocca Invia. (Sia SSID che Password possono essere modificati indipendentemente dallo stato del toggle. Lo stato del toggle non verrà modificato dopo la modifica di SSID o Password.)

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/jcGCUgaqCCBVmq2NV2Nj/Unknown%20image)

***

### 5.4. Disinserimento Bluetooth

La funzione di Disinserimento tramite Bluetooth consente agli utenti di disinserire il sistema via Bluetooth semplicemente avvicinando il proprio smartphone al TouchPanel-3.

Fino a **5 smartphone** possono essere associati a TouchPanel-3 per disinserire il sistema.

Inserisci il **Codice Master** (predefinito: 1111) o **Codice Installatore** **7982** per accedere alle impostazioni di Disinserimento Bluetooth.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/6IYCcSJOoN7KecE1e1Op/Unknown%20image)

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/6MmbAwwwDwYiDS4s1tZE/Unknown%20image)

**Associazione del tuo smartphone con TouchPanel-3**

**Passo 1. Sul tuo smartphone, tocca Impostazioni** >> **Bluetooth**, e attiva l'interruttore per accendere il Bluetooth. Rimani su questa pagina.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/xioEwDBmXDsRe4rfh4xg/Unknown%20image) ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/8Kl5R13tcGzhekxbh2Wz/Unknown%20image)

**Passo 2.** Sul TouchPanel-3, vai alla pagina delle impostazioni di Disinserimento Bluetooth e tocca <img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQKUSgt70ZFpLWIwYZXR0%2Fimage.png?alt=media&#x26;token=e23583b1-72bb-463f-9215-9727fe2d4f14" alt="" data-size="line"> per entrare nella modalità di associazione Bluetooth.

Apparirà un'icona Bluetooth ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F7g23EiVYWua0ZzvA1KBz%2Fimage.png?alt=media\&token=00244874-dc5d-46a2-8a80-1ec91eeb9b29) indicando che il Bluetooth è attivo.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/fnH84yUpFNEvmelekF89/Unknown%20image) ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/OWZ6M29xshbFtn5FFbk0/Unknown%20image) ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/UW89wc7699ScXa11Pq6R/Unknown%20image)

**Passo 3.** Il dispositivo mobile rilevato verrà visualizzato. Seleziona il dispositivo toccando il pulsante di opzione e poi tocca **Invia**.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/wMx5QTiTIpqKewmKIykE/Unknown%20image)

**Passo 4.** La richiesta di associazione Bluetooth con un codice di abbinamento apparirà su entrambi i dispositivi. Conferma e tocca **Accoppia** su entrambi i dispositivi per completare l'associazione.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/PAboIrvdHCiCd2Aj33MV/Unknown%20image) ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/HjEKqoHZTRy8vOpydhrR/Unknown%20image)

**Passo 5.** Quando l'associazione è riuscita, tocca OK per procedere a **Imposta PIN utente** pagina. Inserisci il PIN utente corrispondente per le aree applicabili, quindi tocca Invia.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/7wIfqy6NvMVRx6czrPWo/Unknown%20image) ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/GBgw9faQMlSXDggP7UNE/Unknown%20image)

**Passo 6.** Associazione Bluetooth completata. Puoi tornare alla **Disinserimento Bluetooth** pagina delle impostazioni per verificare che il tuo smartphone sia elencato come dispositivo associato.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/Q9LybcZdmQ3MiXogeXwx/Unknown%20image)

Vai anche alle **Bluetooth** impostazioni del tuo smartphone e verifica che TouchPanel-3

(**TPxxxxxx**, dove xxxxxx sono le ultime 6 cifre dell'indirizzo MAC del pannello) sia elencato come dispositivo associato.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/YzmyGPoTIfIl1FviZj5s/Unknown%20image)

È normale che TouchPanel-3 venga mostrato come "Non connesso" sul tuo smartphone, poiché il sistema cerca dispositivi Bluetooth nelle vicinanze solo quando è in **Modalità Inserimento Allontanamento**.

**Disinserire il Sistema via Smartphone**

Per disinserire il sistema tramite uno smartphone associato:

* Quando il sistema è inserito in modalità Away, avvicina lo smartphone associato al TouchPanel-3. Una volta che il TouchPanel-3 rileva lo smartphone associato entro la portata BLE, il sistema si disinserirà automaticamente.

***Nota:***

* La funzione Bluetooth dello smartphone deve essere attivata. La portata efficace BLE può variare a seconda dei diversi dispositivi mobili.
* Dopo che il sistema è inserito, **è configurato un buffer di 30 secondi** per far sì che il dispositivo mobile associato sia fuori dalla portata BLE del TouchPanel-3. Il TouchPanel-3 inizierà a rilevare solo dopo che il sistema è inserito da 30 secondi. Se il dispositivo associato è all'interno della portata BLE quando il sistema si arma, il sistema **non** Si disinserirà\*\* fino al passaggio del buffer di 30 secondi.\*\*

**Modifica il codice PIN utente per lo Smartphone associato**

Vai alla **Disinserimento Bluetooth** pagina delle impostazioni per accedere a un elenco di dispositivi associati. Tocca l'icona Modifica ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/1RzcsHrKDLki0UQ1fh3P/Unknown%20image)nella riga del dispositivo per entrare in **Imposta PIN utente** pagina. Inserisci il PIN utente corrispondente per le aree applicabili, quindi tocca Invia.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/R83KWYlYnS1HKWyETdb6/Unknown%20image) ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/GADls5rKcBhB57476w78/Unknown%20image)

**Scollega il tuo smartphone dal TouchPanel-3**

**Passo 1.** Vai alla **Disinserimento Bluetooth** pagina delle impostazioni per accedere a un elenco di dispositivi associati. Tocca l'icona Elimina <img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLVK0IOa62PHCjpZgCVPt%2Fimage.png?alt=media&#x26;token=41f1fbf8-2e36-4b41-9a72-6cf1df5cca19" alt="" data-size="line"> nella riga del dispositivo. Apparirà un messaggio di conferma “Sei sicuro di rimuovere questo elemento”. Tocca **Sì** per confermare.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/Ze55mI5dU2jFMYj1EVXt/Unknown%20image)

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fai49FH6MJ3Qz49weCwd2%2Fimage.png?alt=media&#x26;token=9a3a1bf4-f26f-471a-a456-f7f7e667b432" alt=""><figcaption></figcaption></figure>

**Passo 2.** Quindi, elimina TouchPanel-3 dal tuo smartphone. Vai su **Impostazioni > Bluetooth > I miei dispositivi**. Tocca il TouchPanel-3 associato e seleziona **Dimentica questo dispositivo** per rimuoverla dall'elenco dei dispositivi.

### 5.5. Informazioni

La versione dell'App, la versione del Pannello, la versione ROM, il MAC TSP e le informazioni MAC del Pannello saranno visualizzate in questa pagina.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/rBwy1ZdHIYDfOnD6oWe4/Unknown%20image)

Quando tocchi "Informazioni", il sistema controllerà automaticamente la disponibilità di aggiornamenti. Se è disponibile una nuova versione, tocca  **Installa** per scaricare e applicare l'aggiornamento. Assicurati che TouchPanel-3 sia connesso a Internet prima dell'installazione.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/N57jWTA1wHolACRt4JZh/Unknown%20image)

Se il Pannello è aggiornato all'ultima versione, apparirà un <mark style="color:verde;">**SEGNO**</mark> di spunta VERDE accanto alla versione dell'App. Se è disponibile un aggiornamento, verrà visualizzato un <mark style="color:rosso;">**PUNTO**</mark> esclamativo ROSSO.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/s7VyODudqI58W44cGjFG/Unknown%20image) ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/jdvatW4fOk9D3wt0evX4/Unknown%20image)

## 6. Messaggi vocali

TouchPanel-3 riprodurrà prompt vocali in base a condizioni diverse. Di seguito sono riportate due tabelle di riferimento rapido con tutti i prompt vocali di TouchPanel-3 e le condizioni in cui vengono riprodotti.

<table data-header-hidden><thead><tr><th width="55"></th><th></th><th></th></tr></thead><tbody><tr><td><strong>N.</strong></td><td><strong>Condizione</strong></td><td><strong>Messaggi Vocali</strong></td></tr><tr><td>1</td><td>Viene riprodotto quando l'utente tocca l'interruttore di modalità per cambiare modalità, invitando il sistema a visualizzare la pagina di inserimento PIN come promemoria di stato</td><td>Per favore inserisci il tuo PIN.</td></tr><tr><td>2</td><td>Viene riprodotto quando viene toccato Disinserisci, facendo apparire una finestra di dialogo che chiede all'utente di posizionare il volto nel riquadro della fotocamera per abilitare l'inserimento del PIN per il disinserimento</td><td>Posiziona il tuo volto nel riquadro della fotocamera per attivare l'inserimento del PIN per il disinserimento.</td></tr><tr><td>3</td><td>Viene riprodotto quando viene inserito un PIN errato, causando la visualizzazione di una finestra di dialogo Codice PIN errato</td><td>Codice PIN errato</td></tr><tr><td>4</td><td>Viene riprodotto quando il sistema cambia in modalità Away</td><td>La modalità è stata cambiata in Away.</td></tr><tr><td>5</td><td>Viene riprodotto quando il sistema cambia in modalità Home</td><td>La modalità è stata cambiata in Home.</td></tr><tr><td>6</td><td>Viene riprodotto quando il sistema cambia in modalità Disinserito</td><td>La modalità è stata cambiata in Disinserito.</td></tr><tr><td>7</td><td>Viene riprodotto quando il sistema inizia il conto alla rovescia del ritardo di ingresso</td><td>Ritardo di ingresso iniziato. [beep...]</td></tr><tr><td>8</td><td>Viene riprodotto quando il sistema inizia il conto alla rovescia del ritardo di uscita</td><td>Ritardo di uscita iniziato, per favore lascia il luogo. [beep...]</td></tr></tbody></table>

| **N.**                 | **Condizione**                                                         | **Messaggi Vocali**        |
| ---------------------- | ---------------------------------------------------------------------- | -------------------------- |
| **Contatto Porta**     |                                                                        |                            |
| 1                      | Viene riprodotto quando un Contatto Porta normalmente chiuso si apre   | Intrusione - aperto        |
| 2                      | Viene riprodotto quando un Contatto Porta normalmente aperto si chiude | Intrusione - chiuso        |
| **Telecamera IR/IR**   |                                                                        |                            |
| 3                      | Viene riprodotto quando la Telecamera IR/PIR viene attivata            | Intrusione - attivato      |
| **Rilevatore di fumo** |                                                                        |                            |
| 4                      | Viene riprodotto quando il Rilevatore di fumo rileva fumo              | Intrusione - rilevato fumo |
| **Sensore vetro**      |                                                                        |                            |
| 5                      | Viene riprodotto quando il Sensore vetro rileva urti                   | Intrusione - rilevato urto |
