# VESTA-422

&#x20;VST-897-IL-BUS

## Sensore di movimento PIR con fotocamera cablata

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FVG1FT6PggAcWTz2Bgcc7%2Fimage.png?alt=media&#x26;token=8b444cf6-2a57-4856-80e4-cdf80be9e93e" alt=""><figcaption></figcaption></figure>

### Introduzione

VST-897-BUS è una telecamera sensore di movimento a infrarossi passivi (PIR). È in grado di inviare segnali cablati e immagini catturate (qualità immagine fino a 1280 x 720 pixel) tramite BUS al pannello di controllo quando viene rilevato un movimento.

VST-897-BUS è progettato con due sensori di mascheramento. La funzione anti-mascheramento consente di rilevare eventuali tentativi di accecare il dispositivo posizionando oggetti nel suo campo visivo o coprendo o dipingendo il dispositivo.

La fotocamera PIR è progettata con un raggio di rilevamento di 9 metri quando è montata ad un'altezza di 2,3-2,5 metri dal suolo. Quando la funzione Pet Immunity è attivata e il dispositivo è montato con la Staffa di Montaggio B opzionale, il sensore di movimento non rileverà animali domestici fino a 25 kg se montato alla stessa altezza.

La configurazione remota è supportata per la telecamera PIR. Oltre a regolare gli interruttori jumper, gli utenti possono anche abilitare/disabilitare la funzione Pet Immunity e regolare la sensibilità della telecamera PIR dalla pagina web del Pannello di Controllo o dal Home Portal Server.

**La serie VST-897-BUS include i seguenti modelli**:

VST-897-BUS – Sensore di movimento PIR cablato con LED flash

VST-897-IL-BUS – Sensore di movimento PIR cablato con LED a infrarossi

## Identificazione delle parti

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FclrfC8nmgenqQsL9Tp7F%2F0.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

#### 1 LED flash / LED a infrarossi

Il LED flash (per VST-897-BUS) o il LED a infrarossi (per VST-897-IL-BUS) fornisce luce sufficiente per la cattura delle immagini in condizioni di scarsa illuminazione.

#### 2 LED blu / Pulsante funzione

&#x20;    **LED blu** (Si prega di fare riferimento a ***Indicatore LED*** la descrizione sottostante per i dettagli)&#x20;

&#x20;    **Uso del pulsante funzione:** - Premere il pulsante una volta per entrare in modalità di test per 3 minuti.

#### 3 Sensore IR&#x20;

#### 4 Obiettivo della fotocamera PIR&#x20;

#### 5 Terminale BUS&#x20;

#### 6 Interruttore a ponticello della resistenza terminale

Su ogni rete BUS, abilitare i ponticelli della resistenza terminale in entrambe le estremità (i due nodi più lontani) per evitare riflessioni del segnale e garantire una comunicazione stabile. Se il sensore di movimento PIR cablato è una delle estremità, impostare questo interruttore a ponticello su ON.

**Ponticello Attivo.** Abilita la resistenza terminale.

**Ponticello Disattivato.** Disabilita la resistenza terminale

\- Se il ponticello è OFF, la capacità di comunicazione è a livello normale.&#x20;

\- Se il ponticello è ON, la capacità di comunicazione è potenziata.

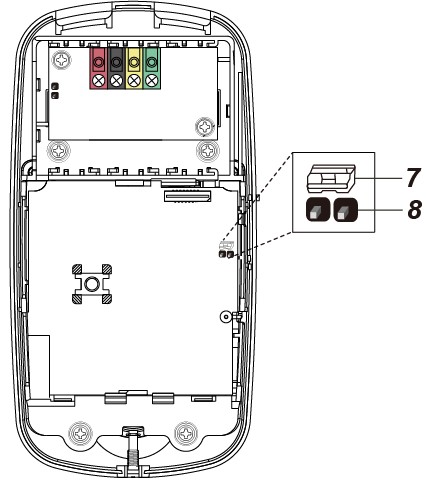

#### 7 Interruttore a ponticello per abilitare/disabilitare l'immunità agli animali (JP3)

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsIBqfFOkpZ1fe3UD2jr6%2F5.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

**Ponticello On** Il collegamento del ponticello è inserito, collegando i due pin.

**Ponticello Off** Il collegamento del ponticello è rimosso o  “**parcheggiato**” su un pin.

Quando impostato su ON, Pet Immunity è disabilitato (impostazione di fabbrica).

Quando impostato su OFF, Pet Immunity è abilitato.

#### 8 Interruttore a ponticello per aumento sensibilità (JP4)

Quando impostato su ON, la sensibilità di rilevamento del PIR è alta.

Quando impostato su OFF, la sensibilità di rilevamento del PIR è a livello normale (impostazione di fabbrica).

#### **9 Interruttore anti-manomissione**&#x20;

#### **10 Aree staccabili per il cablaggio**&#x20;

#### **11 Area staccabile per l'interruttore anti-manomissione**&#x20;

#### **12 Fori per ganci**&#x20;

#### **13 Staffa di montaggio A**

#### **14 Staffa di montaggio B** (Elemento opzionale, venduto separatamente)

## Funzionalità

### Indicatore LED

* Il LED blu sarà acceso per 3 secondi quando la fotocamera PIR entra in modalità di test. Durante la modalità di test, il LED blu si illuminerà per 3 secondi ogni volta che viene rilevato un movimento.
* Il LED blu si illuminerà inoltre per 3 secondi ogni volta che viene rilevato un movimento quando esiste un guasto.
* Il LED blu lampeggerà rapidamente durante la trasmissione delle immagini e la cattura delle stesse.
* Il LED non lampeggerà se la telecamera PIR è normale e non è in modalità di test.

### Cattura immagini

* Quando il sistema di allarme è armato, la fotocamera PIR catturerà 1 o 3 immagini di allarme in 1280 x 720, oppure 1/3/6 immagini di allarme in risoluzioni 640 x 360 o 320 x 184 (programmabile dal pannello di controllo) al rilevamento di un movimento. È inoltre possibile richiedere manualmente alla fotocamera PIR di scattare una foto tramite il pannello di controllo. Le immagini catturate verranno trasferite al pannello di controllo per la verifica visiva dell'allarme.

{% hint style="warning" %}
Nota:

Se la fotocamera PIR è installata in una posizione in cui il campo visivo della telecamera è un ambiente complesso con luce intensa o molti colori, le immagini catturate avranno dimensioni di file elevate, il che potrebbe portare a troncamento quando le immagini vengono trasmesse al pannello di controllo.
{% endhint %}

* Il LED blu lampeggerà rapidamente durante la trasmissione delle immagini e la cattura delle stesse.

### ***Alimentazione***

Quando VST-897-BUS è collegato via cavo a un pannello ibrido, l'alimentazione a 13,5V può essere fornita dal pannello ibrido.

### Rilevamento mascheramento

* La fotocamera PIR è dotata di sensori di mascheramento per rilevare eventuali tentativi da parte di un intruso di bloccare o ostruire il suo campo visivo.
* Quando viene rilevato un evento di mascheramento e la condizione di mascheramento dura per 3 minuti, VST-897-BUS invierà un segnale di allarme per mascheramento al pannello di controllo per informare l'utente della condizione.
* Dopo che il mascheramento/blocco è stato rimosso per 3 minuti, VST-897-BUS invierà un segnale di ripristino al pannello di controllo.

### Protezione Tamper

La fotocamera PIR è protetta da un interruttore anti-manomissione che è premuto quando la fotocamera PIR è correttamente installata. Quando la fotocamera PIR viene rimossa dalla superficie di montaggio o il suo coperchio viene aperto, l'interruttore anti-manomissione si attiverà e la fotocamera PIR invierà un segnale di anti-manomissione aperto al pannello per avvisare l'utente della condizione.

### ***Supervisione***

La fotocamera PIR esegue un autotest periodico trasmettendo un segnale di supervisione una volta ogni 75 secondi.

### Modalità Test

* La Modalità Test serve per controllare la portata di rilevamento del sensore PIR (non la copertura di ripresa).
* Premere il pulsante funzione una volta per entrare in modalità di test per 3 minuti. Il LED blu si illuminerà per 3 secondi.  In modalità di test, è possibile attivare la fotocamera PIR per verificare la portata di rilevamento IR. Se la fotocamera PIR viene attivata, il LED blu si illuminerà per 3 secondi.

### Attenzione

* Il cablaggio della telecamera PIR deve essere eseguito solo da tecnici certificati con adeguata conoscenza e formazione sull'equipaggiamento elettrico.
* Prima dell'installazione o di qualsiasi operazione di manutenzione, assicurarsi che l'alimentazione dal Pannello di Controllo sia stata scollegata.

### Cablaggio della telecamera PIR

* Prima di collegare la fotocamera PIR al bus di sistema, spegnere l'alimentazione del pannello ibrido.
* Per agevolare le connessioni dei cavi, i blocchi terminali su ogni modulo del sistema BUS sono codificati per colore.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FwgbRIBlGOARoh7FOBy1Z%2Fimage.png?alt=media&#x26;token=5e9a60cc-6c03-4032-9bfd-09c493ebb929" alt=""><figcaption></figcaption></figure>

* Per una comunicazione ottimale sulla rete BUS, abilitare i ponticelli del resistore terminale solo ad entrambe le estremità (i due nodi più lontani) per prevenire la riflessione del segnale e migliorare la stabilità della comunicazione. NON abilitare i ponticelli su dispositivi BUS intermedi --- solo le due estremità dovrebbero averli abilitati.

{% hint style="warning" %}
Nota:

* Il design rimovibile dei blocchi terminali BUS migliora l'efficienza di installazione. Prima del cablaggio, è possibile rimuovere i blocchi terminali dalla scheda PCB per facilità d'uso e ricollegarli dopo il cablaggio.

* Dopo aver scollegato il terminale, quando si reinstallano i terminali sulla scheda, assicurarsi di installare il terminale nella stessa direzione per evitare potenziali rischi.
  {% endhint %}

* Sono disponibili opzioni di aree staccabili per il cablaggio. È possibile staccare una qualsiasi di esse dalla base per cablare e far passare i cavi.

* Dopo che i fili sono collegati e i morsetti sono inseriti nella base, riposizionare il dispositivo sulla base e premere verso il basso in modo che le strip BUS sulla base si colleghino bene alla presa di connessione sul dispositivo affinché il Terminale BUS funzioni.

* Connessioni errate comporteranno malfunzionamenti o funzionamento improprio. Ispezionare il cablaggio e assicurarsi di connessioni corrette prima di applicare l'alimentazione.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQVg4CKnGPTnZomKLoV6s%2Fimage.png?alt=media&#x26;token=72e99f04-c685-4fe2-8894-79542e59f7a1" alt=""><figcaption></figcaption></figure>

### ***Apprendimento***

Seguire i passaggi seguenti per apprendere il dispositivo nel pannello ibrido.

<table data-header-hidden><thead><tr><th width="119"></th><th></th></tr></thead><tbody><tr><td>Passo 1</td><td>Collegare il dispositivo al Pannello. Quindi, alimentare il Pannello.</td></tr><tr><td>Passo 2</td><td>Nella pagina web del Pannello, fare clic su “<strong>Apprendimento</strong>” per entrare nella pagina di apprendimento.</td></tr><tr><td>Passo 3</td><td>Cliccare “<strong>Avvia</strong>” per entrare in modalità apprendimento.</td></tr><tr><td>Passo 4</td><td>Cliccare “<strong>Aggiungi</strong>” per includere il dispositivo nel pannello.</td></tr><tr><td>Passo 5</td><td>Se il dispositivo viene appreso correttamente nel pannello, verrà visualizzato nella sezione “Dispositivo appreso”.</td></tr></tbody></table>

### Identificazione

La “**Identifica**” funzione è utilizzata per localizzare un dispositivo BUS specifico nel sistema cablato BUS. Questa funzione è utile per distinguere quale dispositivo sia quale, specialmente in un'installazione estesa dove sono inclusi numerosi dispositivi BUS.

Per localizzare la telecamera PIR nel sistema BUS:

**Passo 1** Nella pagina web del pannello ibrido, fare clic su “Identifica” dopo la voce del dispositivo della fotocamera IR.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJdnW2e1FxPAyRRhNBb96%2Fimage.png?alt=media&#x26;token=73e2cd56-7e56-4d68-ae95-34d7b863d499" alt=""><figcaption></figcaption></figure>

**Passo 2** Se VST-897-BUS riceve il segnale dal pannello ibrido, la pagina web mostrerà un messaggio di successo e l'indicatore LED di VST-897-BUS lampeggerà 10 volte per indicare la sua posizione all'utente.

{% hint style="warning" %}
Nota:

Se sulla pagina web viene visualizzato un messaggio di timeout, significa che VST-897-BUS non ha ricevuto il segnale dal pannello.

Verificare che VST-897-BUS sia correttamente collegato al pannello entro la distanza di cablaggio appropriata.
{% endhint %}

### Modalità Walk Test

* Per assicurarsi che la fotocamera PIR sia in grado di comunicare con il pannello dopo l'apprendimento, mettere il pannello di controllo in modalità Walk Test e premere il pulsante funzione su VST-897-BUS per trasmettere un segnale di test al pannello.
* Quando il Pannello riceve il segnale di test, emetterà un bip una volta e visualizzerà le informazioni della telecamera PIR in cima all'elenco dei dispositivi.

{% hint style="warning" %}
Nota:

Se non vi è alcuna risposta dal pannello dopo la pressione del pulsante funzione, significa che il pannello non ha ricevuto il segnale di test dal dispositivo.

Assicurarsi che VST-897-BUS sia correttamente collegato al pannello entro la distanza di cablaggio appropriata.
{% endhint %}

### Funzione immunità animali domestici

Il sensore PIR supporta la funzione di immunità agli animali e non rileverà animali domestici fino a 25 kg per ridurre al minimo i falsi allarmi.

La funzione Pet Immunity può essere abilitata/disabilitata impostando la posizione dell'interruttore a ponticello (JP3). Quando l'interruttore a ponticello (JP3) è impostato su ON, l'immunità agli animali è disabilitata (impostazione di fabbrica). Quando JP3 è impostato su OFF, l'immunità agli animali è abilitata. La funzione di immunità agli animali può anche essere regolata da remoto come descritto in ***Impostazione remota*** sezione. ***La funzione Pet Immunity è disponibile solo quando il dispositivo è montato con la Staffa di Montaggio B opzionale.***

### Funzione incremento sensibilità

È possibile utilizzare il ponticello per aumento sensibilità per aumentare la sensibilità di rilevamento del PIR. Per aumentare la sensibilità di rilevamento, impostare l'interruttore a ponticello (JP4) su ON. Per mantenere la sensibilità di rilevamento normale, impostare JP4 su OFF (impostazione di fabbrica). La funzione di aumento sensibilità può anche essere regolata da remoto come descritto in ***Impostazione remota*** sezione.

### Impostazione remota

* La telecamera PIR supporta l'impostazione remota di Pet Immunity e sensibilità.
* Quando la telecamera PIR è alimentata, la sua funzione di immunità agli animali e la sensibilità sono determinate dalle impostazioni JP3 e JP4. Gli utenti possono regolare le impostazioni dei jumper o modificare a distanza le impostazioni di Pet Immunity e sensibilità dal Pannello di Controllo. L'impostazione remota sovrascriverà le impostazioni dei jumper.

**Pagina Web del pannello di controllo**

1\) Nella pagina web locale del pannello, andare alla pagina Modifica dispositivo e inserire la configurazione della fotocamera PIR nella sezione Impostazioni sensore. Fare clic su OK per confermare.

Si prega di fare riferimento alla tabella sottostante per i dettagli di configurazione. Ad esempio, se si desidera abilitare Pet Immunity e impostare il livello di sensibilità su alto, è possibile inserire 02.

| **Configurazione IR** | **Immunità animali domestici** | **Sensibilità** |
| :-------------------: | :----------------------------: | :-------------: |
|           00          |               No               |       Alta      |
|           01          |               No               |     Normale     |
|           02          |               Sì               |       Alta      |
|           03          |               Sì               |     Normale     |

**Server Home Portal**

1. Sul server Home Portal, andare alla pagina Impostazioni dispositivo, fare clic sulla riga del dispositivo VST-897 e selezionare “Configurazione IR”.
2. Selezionare l'impostazione desiderata per Pet Immunity (Abilita/Disabilita) e Sensibilità (Alta/Normale) dai menu a discesa, e fare clic su “Invia” per confermare e applicare l'impostazione. Il LED blu lampeggerà due volte rapidamente.

## Installazione

### Guida all'installazione

* La fotocamera PIR è progettata per essere montata su una superficie piana o in un angolo utilizzando la staffa di montaggio.
* Quando la fotocamera PIR è montata utilizzando la Staffa di Montaggio B opzionale e la funzione di immunità agli animali è abilitata, non rileverà animali domestici fino a 25 kg quando è montata all'altezza di 2,3-2,5 metri dal suolo. Se necessario, è possibile regolare l'altezza della fotocamera PIR in base alla dimensione del vostro animale per ottimizzare le prestazioni di immunità agli animali. Una posizione di installazione più alta offrirà uno spazio pet-immune più ampio, ma aumenterà anche il punto cieco sotto la fotocamera PIR.

**Si raccomanda di installare la telecamera PIR nei seguenti luoghi:**

* Evitare posizioni o scale dove gli animali possano raggiungere l'area di rilevamento salendo su mobili o altri oggetti.
* In una posizione dove un intruso normalmente si muoverebbe attraverso il campo visivo del PIR.  Ad un'altezza compresa tra 2,3 e 2,5 metri dal suolo per le migliori prestazioni.
* In un angolo per offrire la vista più ampia.
* In una posizione in cui il suo campo visivo non sarà ostruito da, ad esempio, tende, ornamenti, ecc.
* **Limitazioni**

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FbGfA3XIdew5rtqXvpXci%2Fimage.png?alt=media&#x26;token=4d3aaaa3-66ac-4c4f-80c8-eb7a44263eda" alt=""><figcaption></figcaption></figure>

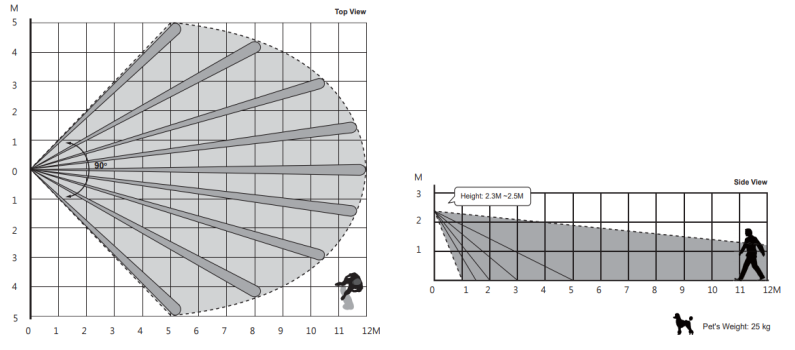

* Quando montata con la Staffa di Montaggio A ad un'altezza di 2,3-2,5 metri, la fotocamera PIR ha un raggio di rilevamento di 9 metri senza la funzione di immunità agli animali.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyJji1WwBb7QVFW884DrD%2Fimage.png?alt=media&#x26;token=a373a6cd-1cee-41a8-90fa-e02a9fc7f28c" alt=""><figcaption></figcaption></figure>

* Quando montata con la Staffa di Montaggio B opzionale alla stessa altezza, il raggio di rilevamento si estende fino a 12 metri.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FmBb7hOatSsM0zISlMFJA%2Fimage.png?alt=media&#x26;token=e579cbb0-e59b-4eb0-9d2a-031cd7edc9da" alt=""><figcaption></figcaption></figure>

### ***Montaggio della telecamera PIR***

* La fotocamera PIR è progettata per essere montata su una superficie piana o in un angolo utilizzando la Staffa di Montaggio A o B.
* La Staffa di Montaggio A include tre fori per viti sulla superficie per fissare il dispositivo su una superficie piana e quattro fori per viti per angoli per fissarlo in un angolo.

{% hint style="warning" %}
Nota:

*Per prevenire falsi eventi di mascheramento, assicurarsi che ci sia **almeno 20 centimetri di spazio libero** sopra il dispositivo verso il soffitto e sotto il dispositivo verso qualsiasi oggetto.*
{% endhint %}

* **Montaggio su superficie/angolo con la Staffa di Montaggio A**

La Staffa di Montaggio A ha un profilo a forma di A se vista di lato e dovrebbe essere installata capovolta.

Una volta installata, la fotocamera PIR sarà inclinata di dieci gradi. La staffa presenta **tre** fori per viti per il montaggio su superficie.

1. Usare i tre fori per viti della superficie come modello e praticare i fori di montaggio. Per il montaggio ad angolo, utilizzare i quattro fori per viti angolari come modello.
2. Inserire i tasselli forniti.
3. Avvitare la staffa di montaggio sui tasselli.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiEAVskSTRVy5qyKtQuHS%2Fimage.png?alt=media&#x26;token=cb6d7283-5633-4502-a19a-7218c1ef16df" alt=""><figcaption></figcaption></figure>

4. Allentare la vite di fissaggio inferiore e staccare il coperchio del dispositivo dalla sua base.
5. Far passare il cavo BUS attraverso un'area staccabile per il cablaggio e chiudere il coperchio del vano batteria.
6. Agganciare la base della fotocamera PIR alla Staffa di Montaggio A e spingerla verso il basso.

{% hint style="warning" %}
Nota:

Assicurarsi che la fotocamera PIR sia saldamente agganciata alla staffa di montaggio in modo che l'interruttore anti-manomissione sia completamente compresso.
{% endhint %}

7. Fissare la base alla Staffa di Montaggio A con la vite di stabilizzazione.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJEKPaQUwalTo9dyQ1hNq%2Fimage.png?alt=media&#x26;token=e710e5b0-7179-4b79-a544-f3a9a9de8a2d" alt=""><figcaption></figcaption></figure>

8. Fissare la parte superiore del coperchio del dispositivo alla base, quindi far scattare in posizione la parte inferiore.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FrgH9ZF9pL9Wx6MndWAWm%2Fimage.png?alt=media&#x26;token=ff207616-96d2-4312-b744-e5212366f1bc" alt=""><figcaption></figcaption></figure>

9. Serrare la vite di fissaggio inferiore.

* **Montaggio su superficie/angolo con la Staffa di Montaggio B opzionale** La Staffa di Montaggio B ha **due** fori per viti sulla superficie.

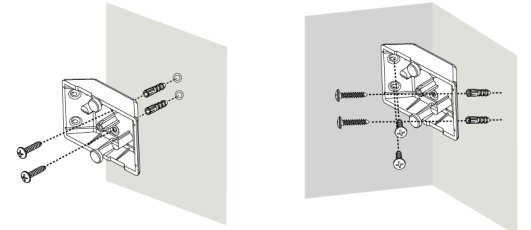

  1. Usare i due fori per viti della superficie come modello e praticare i fori di montaggio.

Per il montaggio ad angolo, utilizzare i quattro fori per viti angolari come modello.

1. Inserire i tasselli forniti.
2. Avvitare la staffa di montaggio sui tasselli.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fn468fAvFpjY7yAji3AsW%2Fimage.png?alt=media&#x26;token=55fd79ce-7f02-42d3-9c2c-36ab6fd2b997" alt=""><figcaption></figcaption></figure>

4. Allentare la vite di fissaggio inferiore e staccare il coperchio del dispositivo dalla sua base.
5. Far passare il cavo BUS attraverso un'area staccabile per il cablaggio e chiudere il coperchio del vano batteria.

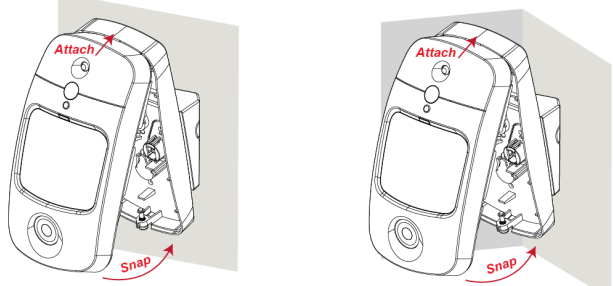

6. Agganciare la base della fotocamera PIR alla Staffa di Montaggio B e spingerla verso il basso.

{% hint style="warning" %}
Nota:

Assicurarsi che la fotocamera PIR sia saldamente agganciata alla staffa di montaggio in modo che l'interruttore anti-manomissione sia completamente compresso.
{% endhint %}

7. Fissare la base alla Staffa di Montaggio B con la vite di stabilizzazione.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fb4VCFD6T3EAa5fGsv52u%2Fimage.png?alt=media&#x26;token=8a7284ee-53cf-46a3-9e2b-0b6ac67bd2c7" alt=""><figcaption></figcaption></figure>

8. Fissare la parte superiore del coperchio del dispositivo alla base, quindi far scattare in posizione la parte inferiore.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fh0MHebm80zpJnPV4EMYL%2Fimage.png?alt=media&#x26;token=a85cf265-90f9-4054-8217-10e8380566a1" alt=""><figcaption></figcaption></figure>

9. Serrare la vite di fissaggio inferiore.
