# VESTA-370

&#x20;**VST-894-IL**

## **Telecamera sensore di movimento PIR per esterni**&#x20;

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FDLjwDejXdq53uJ7lGVtV%2Fimage.png?alt=media&#x26;token=f5dc3e51-2337-4a24-a547-50380eb67c6e" alt=""><figcaption></figcaption></figure>

VST-894 è una telecamera sensore di movimento esterna a infrarossi passivo (PIR). È in grado di inviare segnali wireless e immagini catturate (qualità immagine fino a 1280 x 720 pixel) al pannello di controllo al rilevamento di movimento.

Dotata di capacità di illuminazione notturna, con custodia resistente ai raggi UV e impermeabile secondo lo standard IPX5, VST-894 è ideale per cortili, prati, cancelli, corridoi e passaggi esterni.

La telecamera PIR per esterni è progettata per offrire un tipico raggio di rilevamento di 12 metri con un angolo di 90 gradi. Il limite di distanza PIR flessibile è regolabile su 5 livelli (12M, 8,5M, 6M, 3,5M, 2,5M); l'altezza di montaggio suggerita è 0,8-1,2M. Dotata di immunità agli animali domestici, la telecamera PIR può prevenire falsi allarmi causati da animali domestici o animali di piccola-media taglia (fino a 25 kg).

Inoltre, VST-894 è progettata con un rivelatore di prossimità digitale. La funzione anti-occlusione consente di rilevare eventuali tentativi di accecare il rilevatore posizionando oggetti nel suo campo visivo.

VST-894 è inoltre compatibile con il ripetitore RP-29/router RMB-29 di Climax, che può estendere ulteriormente la portata della comunicazione RF in aree difficili da raggiungere.

**La serie VST-894 include i seguenti modelli**:

VST-894 – telecamera sensore di movimento PIR con LED flash

VST-894-IL – telecamera sensore di movimento PIR con LED a infrarossi

## Identificazione delle Parti

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJ4gDKgJX7dHse1TrK28Y%2Fimage.png?alt=media&#x26;token=6eeed644-20fc-401f-befa-eedada5bcc48" alt=""><figcaption></figcaption></figure>

1 Lente della telecamera PIR&#x20;

2 LED Flash / LED a infrarossi

Il LED Flash (VST-894) o il LED a infrarossi (VST-894-IL) fornisce illuminazione sufficiente per la cattura delle immagini in condizioni di scarsa illuminazione.

**3 Indicatore LED IR (Rosso)**&#x20;

**4 Sensore IR**

Il sensore è destinato a rilevare oggetti in movimento.

5. **Tamper frontale**

Il tamper frontale viene premuto quando la copertura frontale della telecamera è installata correttamente.

6. **Scala di regolazione dell'angolo della telecamera**
7. &#x20; **Blocco degli interruttori DIP**
8. &#x20; **Interruttore di regolazione della lunghezza di rilevamento**
9. &#x20; **Scala di regolazione dell'angolo IR**
10. &#x20; **Tamper dell'unità di copertura IR**

Il tamper dell'unità di copertura IR viene premuto quando l'unità di copertura IR è chiusa correttamente.

11 Selettore sensibilità PIR&#x20;

12 Pulsante Test & Learn

* Premere e tenere premuto il pulsante per 3 secondi per inviare un codice di apprendimento, quindi rilasciare il pulsante quando l'indicatore LED (Rosso) della VST-894 si accende.
* Premere il pulsante una volta per inviare un codice di apprendimento al ripetitore/router.

13 Scomparto batterie

&#x20;14 Tamper posteriore

L'interruttore tamper posteriore viene premuto quando la telecamera PIR è installata correttamente sulla staffa di montaggio. **15 Indicatore LED della VST-894 (Rosso)**

**16 Fori per ganci**

&#x20;**17 Ganci**

&#x20;**18 Foro superiore per vite di stabilizzazione**

&#x20;**19 Viti di stabilizzazione inferiori**

### Indicatore LED

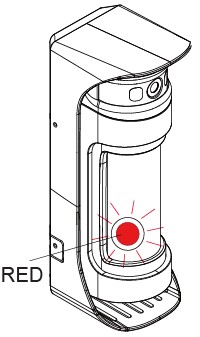

**LED IR (Rosso)**

* L'indicatore LED può essere abilitato/disabilitato impostando la posizione dell'interruttore DIP Indicatore LED IR della VST-894 o controllato da remoto dal pannello. Si prega di fare riferimento al ***Impostazioni DIP Switch*** e ***Impostazioni remote*** sezione per i dettagli.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1phi44ijQHuIVFPjQdwB%2F2.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdWLhYCI7dRq3PNE2m9mI%2F3.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

* Quando disabilitato, il LED non si attiverà eccetto durante il riscaldamento e la modalità test.
* Quando abilitato, il LED si accenderà in base allo stato del rilevatore. - **Riscaldamento:** il LED rosso lampeggia per 60 secondi.
  * **Rilevamento movimento IR:** il LED rosso si accende per 2 secondi.
  * **Rilevamento di mascheramento:** il LED rosso lampeggia 3 volte e ripete fino a quando la condizione di mascheramento non viene rimossa. **Indicatore LED della VST-894 (Rosso)**
* Il LED è acceso quando la telecamera PIR è in modalità di apprendimento.
* Quando la telecamera PIR riceve il riconoscimento dal Pannello di Controllo, il LED della telecamera PIR lampeggerà 6 volte e poi si spegnerà per indicare l'apprendimento avvenuto con successo.

### Batteria

* La telecamera PIR utilizza quattro batterie AA L91 al litio come fonte di alimentazione.
* Il livello della batteria della telecamera PIR verrà segnalato al pannello di controllo con la trasmissione di segnali di supervisione regolari
* La telecamera PIR dispone di rilevamento della bassa tensione della batteria. Quando viene rilevata bassa carica della batteria, un segnale di batteria scarica sarà inviato al pannello di controllo.

**Per cambiare le batterie:**

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdBbqsJfXfXKOK3p1OTfq%2F4.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

**Passo 1** Rimuovere la telecamera PIR dalla staffa di montaggio.

**Passo 2** Allentare le 4 viti di fissaggio del vano batteria e aprire il coperchio.

**Passo 3** Rimuovere le vecchie batterie e premere il pulsante di test due volte per scaricare completamente l'energia residua.

**Passo 4** Inserire quattro nuove batterie AA L91 al litio.

**Passo 5** Premere una volta il pulsante di test. Un segnale di batteria normale sarà inviato al Pannello di Controllo.

**Passo 6** Avvitare nuovamente il coperchio del vano batterie.

**Passo 7** Agganciare nuovamente la telecamera PIR alla staffa di montaggio.

### Protezione Tamper

* La telecamera PIR è protetta contro eventuali tentativi di aprire la copertura frontale della telecamera, l'unità di copertura IR, di staccare il dispositivo dalla sua staffa di montaggio o di rimuovere forzatamente l'intera unità dalla posizione di montaggio.
* Se la telecamera PIR rileva una condizione di manomissione come apertura della copertura frontale della telecamera, apertura dell'unità di copertura IR o rimozione del dispositivo, un segnale di tamper sarà inviato al pannello di controllo per avvisare l'utente della condizione.

### Segnale di supervisione

* Dopo l'installazione, la telecamera PIR trasmetterà automaticamente segnali di supervisione periodicamente al pannello di controllo a intervalli casuali di 15-18 minuti.
* Se il Pannello di Controllo non ha ricevuto il segnale dalla telecamera PIR per il periodo di tempo preimpostato, il Pannello di Controllo indicherà sul display che la particolare telecamera PIR sta riscontrando un problema di assenza di segnale.

### Cattura immagini

Quando il sistema di allarme è armato, la telecamera PIR catturerà 1, 3 o 6 immagini di allarme in risoluzioni di 640 x 360, 320 x 184 o 1280 x 720 pixel (programmabile dal pannello di controllo) al rilevamento di movimento. È inoltre possibile richiedere manualmente alla telecamera PIR di scattare una foto tramite il pannello di controllo. Le immagini catturate verranno trasferite al pannello di controllo per la verifica visiva dell'allarme.

{% hint style="warning" %}
Nota:

&#x20;Se la telecamera PIR è installata in una posizione dove il campo visivo della telecamera è un ambiente complesso con luce intensa o molti colori, le immagini catturate avranno dimensioni di file elevate, il che potrebbe portare a troncamenti durante la trasmissione delle immagini al Pannello di Controllo.
{% endhint %}

### Timer di sospensione

* La telecamera PIR dispone di un tempo di “sleep” automatico di 5 secondi o 120 secondi (predefinito) per il risparmio energetico. Il timer di sospensione può essere programmato tramite DIP Switch 3 o regolato da remoto dal pannello di controllo. Fare riferimento alle ***Impostazioni DIP Switch*** e ***Impostazioni remote*** sezioni per i dettagli.
* Anche se vengono rilevati movimenti continui, l'allarme viene generato una sola volta nel periodo del timer di sospensione per risparmiare la durata della batteria.

### Anti-mascheramento

* La telecamera PIR dispone di un rilevatore di prossimità digitale in grado di rilevare qualsiasi tentativo di mascheramento (blocco) da parte di un intruso. La funzione anti-mascheramento può essere attivata (predefinito) o disattivata impostando la posizione del DIP Switch 4 o controllata da remoto dal pannello. Si prega di fare riferimento al ***Impostazioni DIP Switch*** e ***Impostazioni remote*** sezioni per i dettagli.
* In modalità di funzionamento normale, quando viene rilevato un evento di mascheramento e la condizione di mascheramento persiste per 3 minuti, VST-894 invierà un segnale di allarme di mascheramento al pannello di controllo per notificare l'utente della condizione.

### Sensibilità PIR

La sensibilità PIR può essere impostata su Alta, Media (predefinita) o Bassa utilizzando il selettore di sensibilità PIR o programmata da remoto dal pannello di controllo. Si prega di fare riferimento a ***Impostazioni DIP Switch e impostazione della sensibilità PIR*** e ***Impostazioni remote*** sezioni per i dettagli.

### Periodo di riscaldamento

* La telecamera PIR si riscalderà per 60 secondi o meno quando viene alimentata.
* Il LED IR rosso continuerà a lampeggiare; la telecamera PIR non sarà attivata durante il periodo di riscaldamento.

### Impostazione locale

Per regolare le impostazioni della telecamera PIR localmente, è necessario rimuovere l'unità di copertura per accedere agli interruttori o selettori locali. Seguire i passaggi seguenti per procedere.

1\) Rimuovere la copertura frontale della telecamera.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F9Faq92w8dhuaLQOxbMve%2F5.jpeg?alt=media" alt=""><figcaption><p>Rimuovere la copertura frontale della telecamera.</p></figcaption></figure>

2\) Sollevare il modulo della telecamera dal lato arcuato.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3TXudmIS8Hdb5jyqWnol%2F7.jpeg?alt=media" alt=""><figcaption><p>Sollevare il modulo della telecamera dal lato arcuato.</p></figcaption></figure>

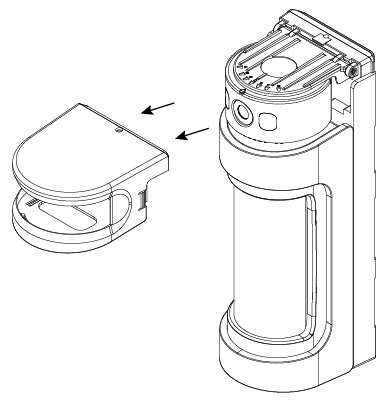

3\) Sbloccare il fermo inferiore e rimuovere l'unità di copertura.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYOeMPlUDAhVRqCeMzAqe%2F6.jpeg?alt=media" alt=""><figcaption><p>Sbloccare il fermo inferiore e rimuovere l'unità di copertura.</p></figcaption></figure>

#### Regolazione della direzione dell'area PIR e della direzione della telecamera

* Gli angoli sia del modulo della telecamera sia del sensore IR possono essere regolati in 7 livelli da A a G.
* L'angolo della telecamera e l'angolo del sensore PIR devono essere coerenti per garantire una copertura ottimale. Ad esempio, se si imposta l'angolo del sensore PIR al livello A, impostare anche l'angolo della telecamera al livello A.

*\<NOTA>*

{% hint style="warning" %}
Nota:

Non regolare il modulo della telecamera quando è sollevato. Regolare il modulo della telecamera solo quando è nella posizione di normale funzionamento.
{% endhint %}

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FF01xoc7cR2ujVXx70f6h%2F8.png?alt=media" alt=""><figcaption></figcaption></figure>

![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FVBPqBbs9XQLYDsYy5cgF%2F9.png?alt=media)

#### Regolazione della lunghezza di rilevamento PIR

Il limite di distanza PIR può essere regolato in 5 livelli (da 2,5 a 12 m).

![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1TVkCxt9bVcVZyEtLVWB%2F10.png?alt=media)

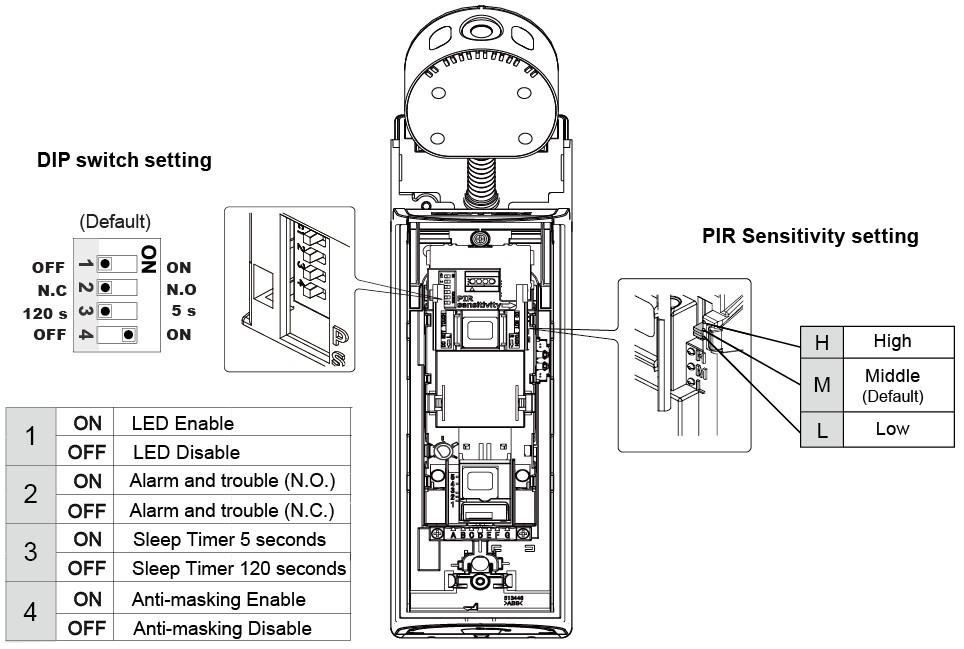

#### Impostazioni DIP Switch e impostazione della sensibilità PIR

* Le funzioni di ogni interruttore DIP e del selettore di sensibilità PIR sono elencate nelle tabelle seguenti. Dopo che le impostazioni del Dip Switch e della sensibilità PIR sono state modificate, rimuovere le batterie e poi reinserirle per alimentare la telecamera PIR. Il dispositivo funzionerà con le nuove impostazioni dopo il riavvio.
* Si prega di notare che LED, anti-mascheramento, timer di sospensione e sensibilità PIR possono anche essere programmati da remoto dal pannello di controllo. L'impostazione da remoto dal pannello sovrascriverà le impostazioni del DIP Switch. (Fare riferimento a ***Impostazioni remote*** per dettagli.)

{% hint style="warning" %}
Nota:

Si prega ***NON*** di cambiare l'impostazione predefinita del Dip Switch 2 (N.C.).
{% endhint %}

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fbh3DRI2sQVHlgYZS0RTQ%2F11.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

### Mascheramento dell'area PIR

La telecamera PIR è fornita di un sigillo di mascheramento per ignorare aree specifiche che non richiedono di essere protette o che potrebbero causare falsi o fastidiosi allarmi, come un albero che oscilla con il fogliame fitto.  Per mascherare una area specifica:

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FHpQhEm0fI32d1evvQwxX%2Fimage.png?alt=media&#x26;token=312f45c6-6c0f-4158-b4fc-7f2d4c58ca62" alt=""><figcaption></figcaption></figure>

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fyy7q47D2MH9saTSDIg7o%2Fimage.png?alt=media&#x26;token=7d3ad4b1-3f8d-4833-a0f8-c570ef318dd6" alt=""><figcaption></figcaption></figure>

### Modalità Test

La modalità di test dovrebbe essere eseguita per confermare il corretto funzionamento e la copertura della telecamera PIR.

In modalità Test, il timer di sospensione è disabilitato e l'indicatore LED si accenderà per indicare lo stato di rilevamento.

* Chiudere l'unità di copertura, la “MODALITÀ TEST” inizia automaticamente.

![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5UwaDmBdiEic7mAvlySh%2F15.jpeg?alt=media)

* Verificare se il LED si accende per 2 secondi quando l'oggetto previsto viene rilevato.

![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FzmPQCeNZTmWWjquoiYIY%2F16.jpeg?alt=media)

* La “MODALITÀ TEST” scade 3 minuti dopo la chiusura dell'unità di copertura, con il LED IR rosso che lampeggia per 5 secondi.

### Per iniziare – Inserimento della fotocamera PIR nel pannello di controllo

* Inserire quattro batterie AA L91 al litio nel porta batterie per alimentare la telecamera PIR, assicurandosi di collegare correttamente la polarità.
* La telecamera PIR inizierà il riscaldamento e farà lampeggiare il suo LED IR rosso per 60 secondi. Attendere il completamento del processo di riscaldamento.
* Mettere il pannello di controllo in modalità apprendimento; fare riferimento al manuale del pannello di controllo per i dettagli.
* Premere e tenere premuto il pulsante Test per 3 secondi per inviare un codice di apprendimento, quindi rilasciare il pulsante quando il LED rosso della VST-894 si accende. Il LED sarà acceso per un massimo di 20 secondi, indicando che la telecamera PIR è in modalità di apprendimento.
* Se il pannello di controllo riceve il segnale dalla telecamera PIR, visualizzerà le informazioni di conseguenza. Entro 20 secondi da quando il LED della telecamera PIR è acceso, selezionare la telecamera PIR sulla pagina web del pannello di controllo e fare clic su “**aggiungi**” per includerla nel pannello. Fare riferimento al manuale del pannello di controllo per i dettagli.
* Quando la telecamera PIR riceve l'acknowledgement dal pannello di controllo, il LED rosso della VST-894 lampeggerà 6 volte e poi si spegnerà per indicare l'apprendimento avvenuto con successo.
* Dopo che la telecamera PIR è stata apprendimento, mettere il pannello di controllo in modalità Walk Test. Tenere la telecamera PIR nella posizione desiderata e premere il pulsante Test per confermare se questa posizione è entro la portata del segnale del pannello di controllo.

{% hint style="warning" %}
Nota:

* Dopo che il pulsante Test è stato premuto e tenuto premuto per 3 secondi, il LED della telecamera PIR sarà acceso per 20 secondi. Se la telecamera PIR non riceve l'acknowledgement dal pannello di controllo entro questo periodo di 20 secondi, il LED si spegnerà. È necessario premere e tenere nuovamente premuto il pulsante Test per 3 secondi per rinviare un codice di apprendimento.
* Se la telecamera PIR è già presente in un sistema di pannello di controllo, sarà necessario prima rimuovere la telecamera PIR dal pannello di controllo prima di poterla apprendere in un diverso pannello di controllo.
* Quando si inserisce la camera PIR in un ripetitore/router, premere una volta il pulsante Test (invece di premerlo e tenerlo premuto per 3 secondi) per inviare un codice di apprendimento.
  {% endhint %}

### Modifica dell'area di funzionamento del dispositivo

1. Utilizzare la funzione “Modifica dispositivo” sulla pagina web del pannello per modificare l'impostazione dell'area.
2. Per il dispositivo che comunica direttamente con il pannello, l'impostazione è completata dopo aver cliccato OK.

Per il dispositivo che utilizza un ripetitore, premere e tenere premuto il pulsante Test per 3 secondi sulla telecamera PIR per inviare un segnale al pannello, quindi rilasciare il pulsante quando si accende il LED della VST-894.

### Impostazioni remote

* La telecamera PIR supporta le impostazioni remote di sensibilità PIR, anti-mascheramento, timer di sospensione e LED dal pannello di controllo.
* Quando la telecamera PIR è alimentata, la sua sensibilità PIR, anti-mascheramento, timer di sospensione e LED sono determinati dalle impostazioni del DIP Switch. (Fare riferimento a **Impostazioni DIP Switch** per i dettagli.) Gli utenti possono modificare le impostazioni regolando gli interruttori DIP o programmando da remoto dal pannello. L'impostazione da remoto dal pannello sovrascriverà le impostazioni del DIP Switch.

**Pagina Web del pannello di controllo**

1. Nella pagina web locale del pannello, andare alla pagina Modifica dispositivo e inserire il valore di configurazione IR nella sezione Impostazione sensore. Fare clic su OK per confermare. Si prega di fare riferimento alla tabella sottostante per i dettagli di configurazione. Ad esempio, se si desidera impostare il livello di sensibilità PIR su basso, disattivare il LED, impostare il timer di sospensione a 120 secondi e disabilitare la funzione anti-mascheramento, è possibile inserire 00.
2. Premere una volta il pulsante Test sulla telecamera PIR per inviare un segnale al pannello di controllo affinché le nuove impostazioni siano applicate immediatamente. Se il pulsante non viene premuto, le nuove impostazioni saranno applicate alla prossima trasmissione di segnale, cioè alla trasmissione dei segnali di supervisione o dei segnali di allarme PIR.

| **Configurazione IR** | **Sensibilità PIR** | **LED** | **Timer di sospensione (T)** | **Anti-mascheramento (A)** |
| --------------------- | ------------------- | ------- | ---------------------------- | -------------------------- |
| 00                    | Basso               | Off     | 120 secondi                  | Disabilita                 |
| 01                    | Basso               | On      | 120 secondi                  | Disabilita                 |
| 02                    | Basso               | Off     | 5 secondi                    | Disabilita                 |
| 03                    | Basso               | On      | 5 secondi                    | Disabilita                 |
| 04                    | Basso               | Off     | 120 secondi                  | Abilita                    |
| 05                    | Basso               | On      | 120 secondi                  | Abilita                    |
| 06                    | Basso               | Off     | 5 secondi                    | Abilita                    |
| 07                    | Basso               | On      | 5 secondi                    | Abilita                    |
| 40                    | Media               | Off     | 120 secondi                  | Disabilita                 |
| 41                    | Media               | On      | 120 secondi                  | Disabilita                 |
| 42                    | Media               | Off     | 5 secondi                    | Disabilita                 |
| 43                    | Media               | On      | 5 secondi                    | Disabilita                 |
| 44                    | Media               | Off     | 120 secondi                  | Abilita                    |
| 45                    | Media               | On      | 120 secondi                  | Abilita                    |
| 46                    | Media               | Off     | 5 secondi                    | Abilita                    |
| 47                    | Media               | On      | 5 secondi                    | Abilita                    |
| 80                    | Alta                | Off     | 120 secondi                  | Disabilita                 |
| 81                    | Alta                | On      | 120 secondi                  | Disabilita                 |
| 82                    | Alta                | Off     | 5 secondi                    | Disabilita                 |
| 83                    | Alta                | On      | 5 secondi                    | Disabilita                 |
| 84                    | Alta                | Off     | 120 secondi                  | Abilita                    |
| 85                    | Alta                | On      | 120 secondi                  | Abilita                    |
| 86                    | Alta                | Off     | 5 secondi                    | Abilita                    |
| 87                    | Alta                | On      | 5 secondi                    | Abilita                    |

### Metodo di montaggio e installazione

**Prima di procedere al montaggio di VST-894 (passo opzionale):**

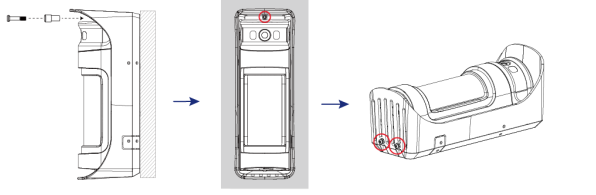

1. Assemblare la telecamera PIR e stringere la vite di fissaggio superiore a coda piatta.

![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsYeF3vGruuWiFA3NIwAk%2F17.jpeg?alt=media)

2. Allineare la parte arcuata del nastro Mylar alla parte arcuata della base di VST-894; applicare il nastro Mylar alla base per fornire una tenuta e fissazione più forte.

![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FwSYpVsOhFouW9FJGAKsn%2F18.jpeg?alt=media)

3. Piegare il nastro Mylar lungo il bordo arrotondato di VST-894 verso la parte posteriore dello stesso.

![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FqKIJRwv9ZRXkZu52Ds50%2F19.jpeg?alt=media) ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FURjN0GgrzWUq6LkLwqil%2F20.jpeg?alt=media)

**Montaggio con la staffa di montaggio:**

* La telecamera PIR è progettata per essere montata su una superficie piana o in un angolo con le viti di fissaggio e i tasselli forniti.
* La staffa di montaggio ha punti di rottura, dove la plastica è più sottile e può essere rotta per scopi di montaggio. Tre punti di rottura sono per il fissaggio su superficie e quattro punti di rottura sono per il fissaggio ad angolo come mostrato nell'immagine.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8pLj4m0Svy5eIR2BUYfH%2Fimage.png?alt=media&#x26;token=dd6a2a89-a424-482e-a81e-294d20ecca45" alt=""><figcaption></figcaption></figure>

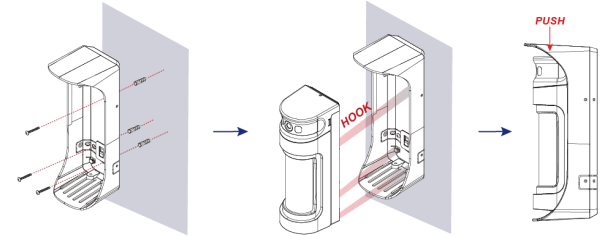

1. Per il fissaggio su superficie, utilizzare la staffa di montaggio come modello per forare 3 fori nel muro da montare. Per il fissaggio ad angolo, forare 4 fori nel muro.
2. Inserire i tasselli se la telecamera PIR deve essere montata su intonaco o mattoni.
3. Avvitare la staffa di montaggio al muro.
4. Agganciare la telecamera PIR sulla staffa di montaggio e spingere verso il basso fino a sentire un clic.

{% hint style="warning" %}
Nota:

Assicurarsi che la telecamera PIR sia correttamente agganciata alla staffa di montaggio, in modo che l'interruttore tamper posteriore sia completamente premuto.
{% endhint %}

**Montaggio su superficie**

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F93XruohfcB07R3czUWuP%2Fimage.png?alt=media&#x26;token=4b565180-a765-4450-b485-3fd9994c5558" alt=""><figcaption></figcaption></figure>

**Montaggio ad angolo**

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fp6Ogj6xsBdUHqnkiR7RN%2Fimage.png?alt=media&#x26;token=998471e9-6b7f-4e69-88bc-a7cfe8416155" alt=""><figcaption></figcaption></figure>

5. **(Passo opzionale)** Sulla parte superiore della telecamera PIR, inserire la vite di stabilizzazione nella presa prevista e avvitarla nella staffa di montaggio. Fissare le due viti di stabilizzazione inferiori nella parte inferiore della staffa di montaggio alla parte inferiore della VST-894 per assicurare saldamente il dispositivo alla staffa.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FigxiYFPy4PkHCRvytdVy%2Fimage.png?alt=media&#x26;token=fcca4e19-87b8-42b6-952c-e1724ea9814e" alt=""><figcaption></figcaption></figure>

### Raccomandazioni per l’installazione

**Si raccomanda di installare la telecamera PIR nei seguenti luoghi:**

* Ad un'altezza di 0,8 a 1,2 m (2′7″ a 4′) dal livello del suolo, dove un intruso normalmente si muoverebbe attraverso il campo visivo della telecamera PIR.
* Quando installata nell'angolo (45 gradi), si raccomandano i livelli di angolo PIR e della telecamera C/D/E, con il livello D che offre la migliore qualità.
* Quando installata piatta (0 gradi), tutti i 7 angoli (A/B/C/D/E/F/G) funzionano bene.
* Di seguito è riportato il diagramma dell'area della posizione orizzontale D.
* La telecamera PIR ha un raggio di rilevamento massimo di 12 metri con un angolo di 90 gradi.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F24jjHPeYdclT16e90zh1%2Fimage.png?alt=media&#x26;token=f8b0e750-149c-4af2-9d4e-6da0b3e4fc71" alt=""><figcaption></figcaption></figure>

**Limitazioni:**

* Non esporre completamente la fotocamera PIR alla luce solare diretta.
* Evitare grandi ostacoli nell'area di rilevazione.
* Non puntare direttamente verso fonti di calore, come fuochi e caldaie, né installare sopra i radiatori.
* Non tentare mai di smontare o modificare l'unità.
* Si prega di installare la fotocamera PIR in posizione verticale. Non inclinarla.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyhTWk6kJWmQXd6pROR6H%2Fimage.png?alt=media&#x26;token=d3bf5d92-1d21-4cc4-be82-8dc85dd0bd9b" alt=""><figcaption></figcaption></figure>

* Non installare la telecamera sensore di movimento in luoghi dove oggetti come alberi e biancheria vengono mossi dal vento, poiché potrebbero ostruire il campo visivo della telecamera sensore di movimento.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPqyKmq4Dv3Y5SHNdbgAI%2Fimage.png?alt=media&#x26;token=dc38e96b-d8ef-4d5e-970c-b19a33cae8b0" alt=""><figcaption></figcaption></figure>

* Rimuovere tutte le superfici riflettenti dalla zona di rilevamento, così come le pozzanghere d'acqua.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FTXwSUUs2phlV0LFSz0Bh%2Fimage.png?alt=media&#x26;token=005b6df9-85e6-4c30-b32d-98d7ef344065" alt=""><figcaption></figcaption></figure>

* Evitare di puntare verso il percorso dell'ingresso o dell'uscita dell'aria di aspirazione o di scarico dell'unità esterna.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FeVsd0gT6C9XrcYf2q7AO%2Fimage.png?alt=media&#x26;token=a3e28480-289b-41c7-8792-20f2d42e04de" alt=""><figcaption></figcaption></figure>
