# VESTA-357-720P

**VST-892EX-BUS**

## **Sensore di movimento PIR esterno cablato con telecamera BUS**

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0Aj5w4ujGVq6CUu3veyZ%2Fimage.png?alt=media&#x26;token=bd6b1e98-4cdf-493b-aff0-25dabd359481" alt=""><figcaption></figcaption></figure>

VST-892EX-BUS è una telecamera sensore di movimento a infrarossi passivi (PIR) esterna cablata. È in grado di inviare segnali cablati e immagini catturate (qualità dell'immagine fino a 640 x 480 pixel) tramite BUS al Pannello di Controllo quando viene rilevato un movimento.

Dotata di capacità di illuminazione notturna, con custodia resistente ai raggi UV e impermeabile secondo lo standard IPX6, VST-892EX-BUS è ideale per cortili, prati, cancelli, corridoi e passaggi esterni.

La telecamera PIR esterna è progettata con un raggio di rilevamento tipico di 10 metri quando montata ad un'altezza di 2,3 metri dal suolo. Offre immunità agli animali domestici fino a 60 kg con tre livelli di sensibilità selezionabili per adattarsi a diversi ambienti.

Inoltre, VST-892EX-BUS è progettata con un rilevatore di prossimità digitale. La funzione anti-occlusione consente di rilevare eventuali tentativi di accecare il rilevatore posizionando oggetti nel suo campo visivo.

La configurazione remota è supportata per la telecamera sensore di movimento PIR. Oltre a regolare l'interruttore DIP, gli utenti possono anche abilitare/disabilitare la funzione doppio colpo e l'immunità agli animali domestici e regolare la sensibilità della telecamera PIR dalla pagina web del Pannello di Controllo o dal Server Home Portal.

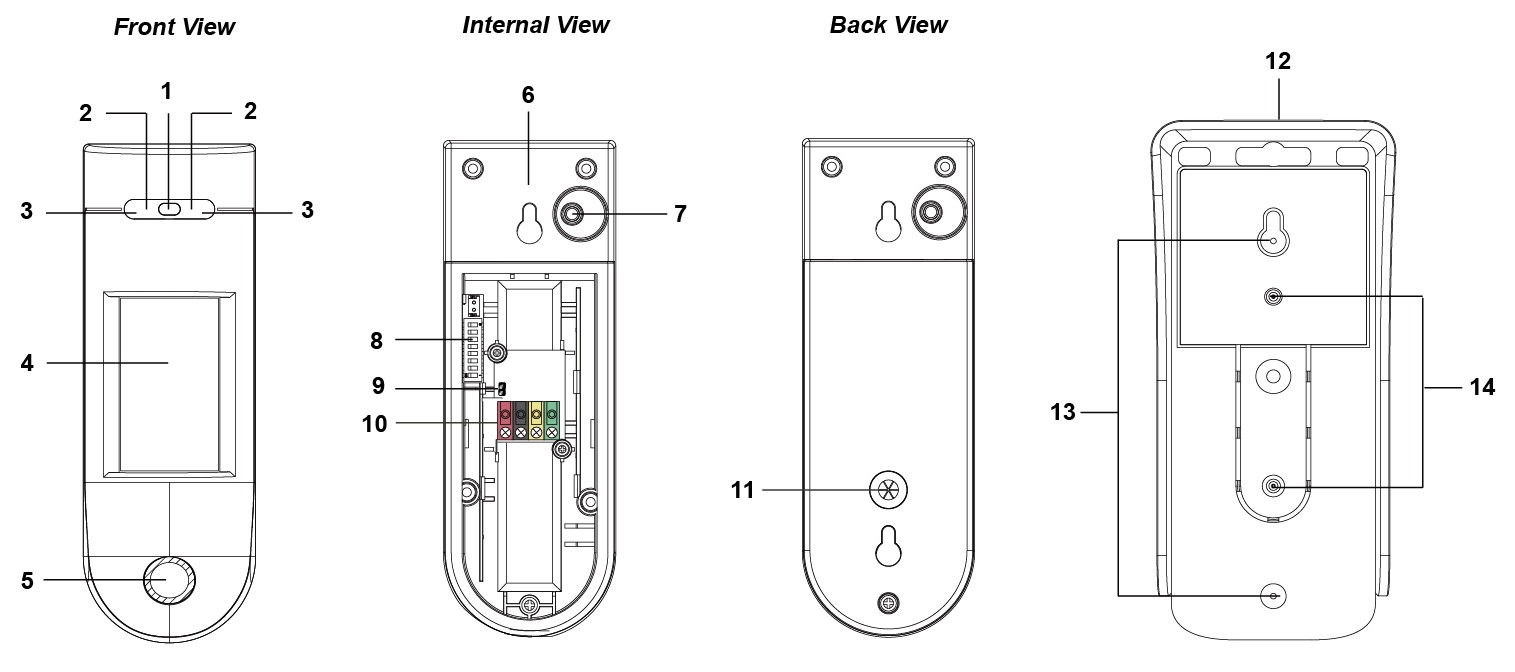

## ***Identificazione delle Parti***

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXIhwjQHucbylK0vprsSr%2F2.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

1. **Rilevatore di prossimità digitale**

&#x20;      Il rilevatore di prossimità digitale viene utilizzato per rilevare qualsiasi tentativo di mascheramento (blocco) da parte di un intruso.

2. **Indicatore LED (Rosso)**

&#x20;      L'indicatore LED viene utilizzato per indicare lo stato del sistema.

3. **LED Flash**

&#x20;      Il LED flash fornisce luce sufficiente per la cattura delle immagini in condizioni di scarsa illuminazione.

4. **Sensore IR**

&#x20;     Il sensore è destinato a rilevare oggetti in movimento.

5. **Lente della telecamera PIR**
6. &#x20;**Manomissione interna**&#x20;
7. **Pulsante Test & Learn**- Premere il pulsante una volta per entrare in modalità test per 10 minuti.
8. **Blocco degli Interruttori DIP**

&#x20;      Ci sono 8 interruttori DIP per impostare la funzione e i livelli di sensibilità di rilevamento.

9. **Interruttore jumper resistore di terminazione**

Quando la telecamera sensore di movimento PIR è collegata come dispositivo BUS più distante su una linea BUS, impostare il ponticello del resistore di terminazione della telecamera PIR e il ponticello del primo dispositivo BUS (di solito il Pannello Ibrido) su ON per fungere da resistori di terminazione. La capacità di comunicazione della linea BUS collegata sarà migliorata.

**Ponticello On** Il collegamento del ponticello è inserito, collegando i due pin.

**Ponticello Off** Il collegamento del ponticello è rimosso o “**parcheggiato**” su un pin.

* Se il jumper è OFF, la capacità di comunicazione è a livello normale.
* Se il ponticello è su ON, la capacità di comunicazione sarà migliorata.

10. **Terminale BUS**
11. **Foro per cablaggio BUS**
12. &#x20;**Staffa di montaggio**
13. **Ganci**
14. **Fori di montaggio**

## Indicatore LED

Quando abilitato, l'indicatore LED si illuminerà nelle seguenti condizioni:

* Quando la telecamera PIR è in condizioni di guasto (manomissione aperta o condizioni di mascheramento continue), ogni volta che trasmette un movimento rilevato, il LED lampeggia una volta.
* Dopo che il pulsante di test è stato premuto una volta per entrare in Modalità Test, il LED lampeggerà per 60 secondi per indicare che la telecamera PIR si sta riscaldando.
* In modalità Test, il LED lampeggia una volta ogni volta che viene rilevato un movimento.

Il LED non lampeggerà se la telecamera PIR è normale e non è in modalità di test. *\<NOTA>*

{% hint style="warning" %}
Nota:

L'indicatore LED può essere abilitato impostando l'interruttore DIP 2 su posizione ON. Si prega di fare riferimento a **Tabella delle posizioni dell'interruttore DIP** sotto per i dettagli.
{% endhint %}

## Cattura immagini

Quando il sistema di allarme è armato, la telecamera PIR catturerà 1, 3 o 6 immagini di allarme con risoluzione di 640 x 480 o 320 x 240 (programmabile dal Pannello di Controllo) al rilevamento di un movimento. È inoltre possibile richiedere manualmente alla telecamera PIR di scattare una foto tramite il Pannello di Controllo. Le immagini catturate verranno trasferite al Pannello di Controllo per la verifica visiva dell'allarme.

{% hint style="warning" %}
Nota:

Se la telecamera PIR è installata in una posizione dove il campo visivo della telecamera è un ambiente complesso con luce intensa o molti colori, le immagini catturate avranno dimensioni di file elevate, il che potrebbe portare a troncamenti durante la trasmissione delle immagini al Pannello di Controllo.
{% endhint %}

## Periodo di riscaldamento

La telecamera PIR si riscalderà per 60 secondi quando viene accesa dal Pannello di Controllo entrando in modalità armata.

## Modalità Test

* La telecamera PIR può essere messa in Modalità Test per 10 minuti premendo il pulsante di test una volta.
* In Modalità Test, le funzioni di acquisizione immagini sono disabilitate. L'indicatore LED lampeggerà una volta ogni volta che viene rilevato un movimento.
* La telecamera PIR uscirà automaticamente dalla Modalità Test dopo 10 minuti e tornerà alla modalità normale.
* In Modalità Test, l'indicatore LED deve essere abilitato impostando l'interruttore DIP 2 su posizione ON e la funzione Doppio Colpo deve essere disabilitata impostando l'interruttore DIP 7 su posizione OFF, affinché gli utenti possano testare il raggio di rilevamento.

## Funzione Doppio Colpo

 La telecamera PIR dispone di una funzione doppio colpo. Se la funzione doppio colpo è abilitata, la telecamera PIR segnalerà un allarme al pannello di controllo solo se vengono rilevati due movimenti entro 10 secondi. Se la funzione doppio colpo è disabilitata, la telecamera PIR segnalerà un allarme al Pannello di Controllo quando viene rilevato un movimento.

## Tabella delle posizioni dell'interruttore DIP

La funzione di ciascun interruttore DIP è elencata nella tabella sottostante. L'interruttore DIP è oppure ON oppure OFF. La posizione superiore indica ON e la posizione inferiore indica OFF.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8qg1rJ20GGvVUlQI9Dkf%2Fimage.png?alt=media&#x26;token=0721878c-6730-442c-815c-24d8f42922e1" alt=""><figcaption></figcaption></figure>

{% hint style="warning" %}
Nota:

&#x20;Dopo aver modificato le impostazioni degli interruttori DIP, si prega di riaccendere la telecamera PIR per applicare le nuove impostazioni degli interruttori DIP.
{% endhint %}

## Impostazione remota

* La telecamera sensore di movimento PIR supporta l'impostazione remota della funzione doppio colpo, della sensibilità e dell'immunità agli animali domestici.&#x20;
* Quando la telecamera PIR è alimentata, la sua funzione doppio colpo è determinata dall'impostazione DIP SW7, la sensibilità è determinata da DIP SW5 e SW6, e l'immunità agli animali domestici è determinata da DIP SW8. Gli utenti possono sia regolare le impostazioni degli interruttori DIP sia modificare da remoto la funzione doppio colpo, la sensibilità e le impostazioni di immunità agli animali domestici nella pagina web del Pannello di Controllo o nel Server Home Portal. L'impostazione remota sovrascriverà le impostazioni degli interruttori DIP.

### **Pagina Web del pannello di controllo**:

1\) Nella pagina web locale del Pannello, andare alla pagina Modifica Dispositivo e inserire la configurazione della telecamera PIR nella sezione Impostazione Sensore. Fare clic su OK per confermare.

Si prega di fare riferimento alla tabella sottostante per i dettagli di configurazione. Ad esempio, se si desidera disabilitare la funzione doppio colpo e impostare il livello di sensibilità su Basso, è possibile inserire 00.

<table data-header-hidden><thead><tr><th width="149"></th><th width="132"></th><th width="209"></th><th width="148"></th></tr></thead><tbody><tr><td><strong>Configurazione IR</strong></td><td><strong>Doppio Colpo</strong></td><td><strong>Sensibilità</strong></td><td><strong>Immunità animali domestici</strong></td></tr><tr><td>00</td><td>No</td><td>Basso</td><td>Sì</td></tr><tr><td>20</td><td>No</td><td>Media</td><td>Sì</td></tr><tr><td>40</td><td>No</td><td>Alta</td><td>Sì</td></tr><tr><td>60</td><td>No</td><td>Immunità agli animali domestici disabilitata</td><td>No</td></tr><tr><td>80</td><td>Sì</td><td>Basso</td><td>Sì</td></tr><tr><td>A0</td><td>Sì</td><td>Media</td><td>Sì</td></tr><tr><td>C0</td><td>Sì</td><td>Alta</td><td>Sì</td></tr><tr><td>E0</td><td>Sì</td><td>Immunità agli animali domestici disabilitata</td><td>No</td></tr></tbody></table>

### **Server Home Portal**:

1. Sul Server Home Portal, andare alla pagina Impostazioni Dispositivo, fare clic sulla riga del dispositivo VST-892EX e selezionare “Configurazione IR”.
2. Selezionare la funzione Doppio Colpo (Abilita/Disabilita), la Sensibilità (Alta/Media/Bassa) e l'Immunità agli animali domestici (Abilita/Disabilita) dal menu a tendina e fare clic su “Invia” per confermare l'impostazione.

## Segnale di supervisione

Dopo l'installazione, la telecamera PIR trasmetterà automaticamente segnali di supervisione periodici al Pannello di Controllo a intervalli casuali di 20-30 secondi.

## Protezione Tamper

La telecamera PIR è protetta da un interruttore antimanomissione interno che viene compresso quando la telecamera PIR è agganciata alla staffa di montaggio. Quando la telecamera PIR viene rimossa dalla staffa di montaggio, l'interruttore antimanomissione si attiverà e la telecamera PIR invierà un segnale di manomissione aperta al pannello di controllo per avvisare l'utente di questa condizione.

## Anti-mascheramento

* La telecamera PIR è dotata di un rilevatore di prossimità digitale che può rilevare eventuali tentativi di mascheramento (blocco) da parte di un intruso.
* Quando viene rilevato un evento di mascheramento e la condizione di mascheramento persiste per 3 minuti, VST-892EX-BUS invierà un segnale di allarme per mascheramento al Pannello di Controllo per notificare l'utente della condizione di mascheramento.
* Dopo che il mascheramento/blocco è stato rimosso per 3 minuti, VST-892EX-BUS invierà un segnale di ripristino al Pannello di Controllo.

## ***Alimentazione***

* Quando VST-892EX-BUS è cablato direttamente a un Pannello Ibrido, l'alimentazione di 13,5 V può essere fornita dal Pannello Ibrido.

## Attenzione

* Il cablaggio della telecamera PIR deve essere eseguito solo da tecnici certificati con adeguata conoscenza e formazione sull'equipaggiamento elettrico.
* Prima dell’installazione o di qualsiasi lavoro di manutenzione, assicurarsi che l’alimentazione sia stata scollegata.

## Cablaggio della telecamera PIR esterna

* Prima di collegare la telecamera PIR al bus di sistema, si prega di interrompere l'alimentazione.
* Per agevolare le connessioni dei cavi, i blocchi terminali su ogni modulo del sistema BUS sono codificati per colore.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXTSkohVX1GjTX7qH1pLy%2Fimage.png?alt=media&#x26;token=9eb277df-265a-437e-a093-acd5b8823e84" alt=""><figcaption></figcaption></figure>

* Più dispositivi BUS possono essere collegati in serie all'Hybrid Panel. Per una comunicazione ottimale dei dispositivi collegati sulla linea BUS, assicurarsi che gli interruttori jumper del resistore terminale del primo (di solito l'Hybrid Panel) e del dispositivo BUS più lontano su una linea BUS siano impostati su ON per fungere da resistori di terminazione. Assicurarsi di abilitare solo i suddetti 2 interruttori jumper e di non impostare su ON gli interruttori jumper per altri dispositivi BUS intermedi.

{% hint style="warning" %}
Nota:

* Il design a innesto dei blocchi terminali BUS migliora l'efficienza di installazione. Prima del cablaggio, è possibile rimuovere i blocchi terminali dalla scheda PCB per facilità d'uso e reinserirli dopo il cablaggio.

* Dopo aver scollegato il terminale, quando si reinstallano i terminali sulla scheda, assicurarsi di installare il terminale nella stessa direzione per evitare potenziali rischi.
  {% endhint %}

* Connessioni errate comporteranno malfunzionamenti o funzionamento improprio. Ispezionare il cablaggio e assicurarsi di connessioni corrette prima di applicare l'alimentazione.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FhepT64C7C6cXYptS6GUV%2Fimage.png?alt=media&#x26;token=5a539048-29fd-4e3f-9edb-1606dc2fac3c" alt=""><figcaption></figcaption></figure>

## Per iniziare – Inserire la telecamera PIR nel Pannello di Controllo

Si prega di seguire i passaggi seguenti per apprendere il dispositivo nel Pannello Ibrido. Passo 1. Collegare il dispositivo al Pannello. Quindi, alimentare il Pannello.

Passo 2. Nella pagina web del pannello, fare clic su “**Apprendimento**” per entrare nella pagina di apprendimento.

Passo 3. Fare clic su “**Avvia**” per entrare in modalità apprendimento.

Passo 4. Fare clic su “**Aggiungi**” per includere il dispositivo nel pannello.

Passo 5. Se il dispositivo è stato appreso correttamente nel pannello, verrà visualizzato nella sezione “Dispositivi appresi”.

## Identificazione

La “**Identifica**” funzione è utilizzata per localizzare un dispositivo BUS specifico nel sistema cablato BUS. Questa funzione è utile per distinguere quale dispositivo sia quale, specialmente in un'installazione estesa dove sono inclusi numerosi dispositivi BUS.

Per localizzare la telecamera PIR nel sistema BUS:

**Passo 1.** Nella pagina web del pannello ibrido, fare clic su “Identifica” nell'elenco dei dispositivi dopo la voce della colonna del dispositivo IR Camera.

**Passo 2.** Se la telecamera PIR riceve il segnale dal Pannello Ibrido, la pagina web mostrerà un messaggio di successo e l'indicatore LED della telecamera PIR lampeggerà 10 volte per indicarne la posizione all'utente.

{% hint style="warning" %}
Nota:

Se sulla pagina web viene visualizzato un messaggio di timeout, significa che la telecamera PIR non ha ricevuto il segnale dal Pannello.

Si prega di verificare se la telecamera PIR è collegata correttamente al Pannello entro una distanza di cablaggio appropriata.
{% endhint %}

## Modalità Walk Test

* Per assicurarsi che la telecamera PIR sia in grado di comunicare con il Pannello dopo l'apprendimento, mettere il Pannello di Controllo in modalità Walk Test e premere il pulsante di test su VST-892EX-BUS per trasmettere un segnale di prova al Pannello.
* Quando il Pannello riceve il segnale di test, emetterà un bip una volta e visualizzerà le informazioni della telecamera PIR in cima all'elenco dei dispositivi.

{% hint style="warning" %}
Nota:

Se non c'è risposta dal Pannello dopo la pressione del pulsante di test, significa che il Pannello non ha ricevuto il segnale di prova dal dispositivo.

Si prega di verificare se la telecamera PIR è collegata correttamente al Pannello entro una distanza di cablaggio appropriata.
{% endhint %}

## Metodo di montaggio e installazione

### **Montaggio con la staffa di montaggio:**

* La telecamera PIR può essere montata su una superficie piana con le viti di fissaggio, i tasselli e la staffa di montaggio forniti.
* La staffa di montaggio fornita ha punti di rottura, dove la plastica è più sottile e può essere rimossa per scopi di montaggio.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FBtJxmlRxb2YLs9bUMjBb%2Fimage.png?alt=media&#x26;token=be308dd3-b7ee-4380-a120-7d548b6ee94a" alt=""><figcaption></figcaption></figure>

* Per montare VST-892EX-BUS con la staffa di montaggio:
  1. Usare la staffa di montaggio come modello e praticare 2 fori nel muro per i tasselli.
  2. Inserire i tasselli e fissare la staffa di montaggio al muro con le viti.
  3. Agganciare VST-892EX-BUS sulla staffa di montaggio e poi **spingere verso il basso fino a sentire un clic**.

{% hint style="warning" %}
Nota:

Assicurarsi che la telecamera PIR sia correttamente agganciata alla staffa di montaggio, in modo che l'interruttore antimanomissione interno sia completamente premuto.
{% endhint %}

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGz0M9D008vrhSfo45PlY%2Fimage.png?alt=media&#x26;token=a0cb0fc8-cc87-461e-a10c-4b69fc9f3dc0" alt=""><figcaption></figcaption></figure>

### **Montaggio con la staffa di montaggio e il supporto girevole:**

Un supporto girevole è fornito come opzione di montaggio facile da usare **(articolo opzionale, venduto separatamente)**. È composto da una base da fissare a una superficie e da una sfera snodata per fissare la staffa di montaggio al supporto girevole.

Con il supporto girevole, la telecamera PIR può essere ruotata orizzontalmente per fornire la copertura ottimale.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXqadj0i9gh6dJ25vuk34%2Fimage.png?alt=media&#x26;token=00585a44-2f98-445e-8988-3ab03ce9d68e" alt=""><figcaption></figcaption></figure>

Un cacciavite speciale con punta reversibile a due facce e tre viti a intaglio stellato sono forniti per fissare il supporto girevole al muro. Si prega di usare il cacciavite fornito per serrare/allentare le viti a intaglio stellato.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FFkoVxckul1rAaReZyt6o%2Fimage.png?alt=media&#x26;token=19950b9f-d7cd-4815-bdab-cc89a800533f" alt=""><figcaption></figcaption></figure>

#### Per montare VST-892EX-BUS con la staffa di montaggio e il supporto girevole:

* Fissare il supporto girevole al muro con le viti fornite.
* Fissare la staffa di montaggio sulla sfera snodata con la vite di fissaggio assicurata attraverso il foro a prova di errore.
* Agganciare VST-892EX-BUS sulla staffa di montaggio e poi spingere verso il basso fino a sentire un clic.
* Ruotare la sfera snodata orizzontalmente per regolare l'angolo di rilevamento di VST-892EX-BUS. (Quando la vite di regolazione dell'angolo è parzialmente allentata, la sfera snodata può ancora essere ruotata.)
* Quando VST-892EX-BUS è ruotato in una posizione con la copertura di rilevamento desiderata, è possibile bloccare la posizione stringendo saldamente la vite di regolazione dell'angolo.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGisk3vvUy0ak5s0kvZSy%2Fimage.png?alt=media&#x26;token=80b7028d-6ad2-42fe-88da-802670087611" alt=""><figcaption></figcaption></figure>

## ***Raccomandazioni per l’installazione***

**Si raccomanda di installare la telecamera PIR nei seguenti luoghi:**

* Ad un'altezza di 2,3 metri (misurata dal fondo della telecamera) sopra il livello del suolo per le migliori prestazioni  In un angolo per la visuale più ampia
* In un punto dove un intruso normalmente si muoverebbe attraverso il campo visivo della telecamera PIR
* Su una superficie o in un angolo dove gli animali non possono accedere
* La telecamera PIR ha un raggio di rilevamento di 10 metri quando è montata all'altezza di 2,3 metri dal suolo.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsTgzBmwM16CZiP6rwZso%2Fimage.png?alt=media&#x26;token=a7212218-ebf8-46c9-b1e4-2d3036fc9f9b" alt=""><figcaption></figcaption></figure>

**Limitazioni:**

* Non esporre completamente la telecamera PIR alla luce solare diretta.
* Evitare grandi ostacoli nell'area di rilevazione.
* Non puntare verso fonti di calore come fuochi e caldaie, né installare direttamente sopra radiatori.  Non tentare mai di smontare o modificare il dispositivo.
* Si prega di installare la telecamera PIR in posizione verticale. Non inclinarla.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEUBl2lZyhIsOXJMXL46a%2Fimage.png?alt=media&#x26;token=0b8c1cdf-86b0-4bc9-8e32-cadabea6365b" alt=""><figcaption></figcaption></figure>

* Non installare la telecamera sensore di movimento dove oggetti mossi dal vento, come alberi e biancheria, possano ostruire il campo visivo della telecamera sensore di movimento.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXcn7v4nZBebFaUiiQ0ya%2Fimage.png?alt=media&#x26;token=4bb1fd85-c8bf-4ab8-acfe-1ad25a50fec5" alt=""><figcaption></figcaption></figure>

* Rimuovere tutte le superfici riflettenti dalla zona di rilevamento, così come le pozze d'acqua.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQFz0HnZpnF9gkCXJdXR6%2Fimage.png?alt=media&#x26;token=2003a59b-1a70-48e1-844e-553128720d1d" alt=""><figcaption></figcaption></figure>

* Evitare di puntare verso il percorso dell'ingresso o dell'uscita d'aria di un'unità esterna.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fpg7rk1WCOBS0Vtfskcid%2Fimage.png?alt=media&#x26;token=f25df5f2-b26a-4297-af0e-db0afbc26801" alt=""><figcaption></figcaption></figure>

{% hint style="danger" %}
*NOTA IMPORTANTE:*

* Regolare gli interruttori Dip in base al luogo di installazione della telecamera PIR per prestazioni ideali. Se le impostazioni dei Dip Switch non corrispondono all'ambiente di installazione, le prestazioni della telecamera PIR saranno compromesse e potrebbero causare falsi allarmi o l'incapacità di rilevare movimenti.
* La telecamera PIR rileva le differenze tra l'oggetto in movimento e lo sfondo. Se l'oggetto è fermo (cioè non si muove), la telecamera PIR non è in grado di rilevarlo.
* La telecamera PIR ha una caratteristica direzionale ed è più efficace nel rilevare intrusi che si muovono attraverso il suo campo di rilevamento. È meno sensibile nel rilevare movimenti direttamente di fronte alla telecamera PIR.
* Per prestazioni ottimali, ricordarsi di regolare l'altezza di montaggio della telecamera sensore di movimento rispetto all'altezza dell'animale domestico più alto in casa. Cani più alti richiedono che la telecamera sensore di movimento sia montata più in alto per la compatibilità con gli animali.
* La telecamera PIR ha un punto cieco di circa 1 metro sotto la telecamera quando montata ad un'altezza di 2,3 metri. L'area del punto cieco aumenterà se la telecamera PIR è montata più in alto di 2,3 metri e si ridurrà se montata più in basso rispetto a questa altezza.
* Salvo necessità, si consiglia di mantenere la posizione di montaggio della telecamera PIR all'altezza di 2,3 metri per prestazioni ottimali. Se si cambia l'altezza di montaggio, si prega di eseguire un test di rilevamento per assicurarsi che la telecamera PIR possa rilevare normalmente gli intrusi all'altezza scelta.
  {% endhint %}
