# VESTA-349

Guida Rapida VCP-LTE-SV

## Punto di Chiamata d'Emergenza Vocale

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZkB5gR3vZHfg8cfjLsII%2Fimage.png?alt=media&#x26;token=47ae85bf-0854-4339-b717-c86d0c19d3a6" alt=""><figcaption></figcaption></figure>

## **1. Contenuto della Confezione**

![Punto di Chiamata Vocale                                         Un alimentatore (adattatore SPS DC 9V 1A)                                         Una staffa di montaggio a parete](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGRzpmC0CsudEdQklwO2j%2F1.png?alt=media)

Punto di Chiamata Vocale Un alimentatore (adattatore SPS DC 9V 1A) Una staffa di montaggio a parete

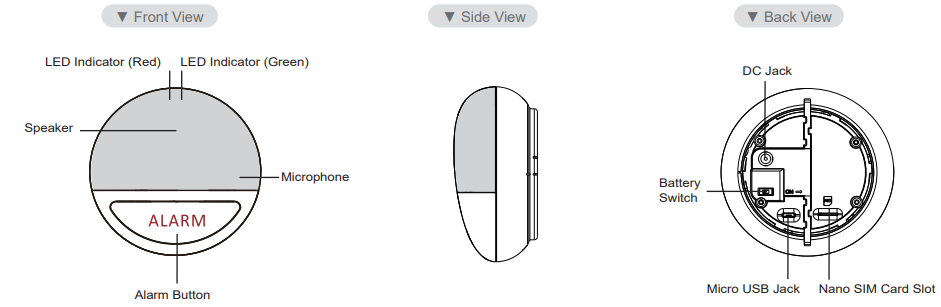

## **2. Identificazione delle Parti**

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FOWirNJZRTB4gzxFrf9xw%2F10.png?alt=media&#x26;token=4b9e9491-da6c-46f9-b869-1923cba65797" alt=""><figcaption></figcaption></figure>

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FhMBGG0oTwktT2afW3MqQ%2F11.png?alt=media&#x26;token=f201aa2e-3ec1-4751-9dea-a84b97b73861" alt=""><figcaption></figcaption></figure>

## **3. Alimentazione**

È fornito un adattatore di alimentazione SPS DC 9V 1A per il collegamento alla rete elettrica AC.

Oltre all'adattatore di alimentazione AC, una batteria ricaricabile è installata all'interno del VCP-LTE-SV per fungere da riserva in caso di interruzione di corrente.

È necessario impostare l'interruttore della batteria su ON affinché la batteria venga caricata quando l'alimentazione AC è connessa e funzioni come fonte di alimentazione di riserva quando manca l'alimentazione AC.

## **4. Installazione Hardware**

**Inserire la scheda SIM**

![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FmqkDjFDKptenkcqqFY5b%2F9.png?alt=media)

• Si consiglia di disabilitare il codice PIN della SIM prima di inserirla nel VCP-LTE-SV.

• Il supporto della scheda SIM si trova sul lato posteriore dell'unità.

• Spingere fino al massimo, quindi premere saldamente sul bordo della scheda SIM per fissarla.

• La scheda SIM cancellerà i suoi messaggi SMS ogni volta che il VCP-LTE-SV viene acceso.

{% hint style="danger" %}
Nota:

* *Solo una Nano SIM può adattarsi allo slot della SIM. Se non si dispone della dimensione corretta della SIM, contattare il proprio operatore per la sostituzione della scheda SIM.*
* *Non inserire una carta SIM con un adattatore per SIM poiché potrebbe causare danni alla SIM e al relativo alloggiamento.*
  {% endhint %}

### **Montaggio a Parete**

**Passo 1.** Rimuovere i 2 tappi perforabili sulla staffa di montaggio a parete.

**Passo 2.** Usare i 2 fori come mascherina per segnare le posizioni dei fori, assicurandosi che il simbolo del triangolo sulla staffa sia rivolto verso l'alto.

**Passo 3.** Forare 2 fori e avvitare la staffa al muro.

**Passo 4.** Collegare un adattatore di alimentazione SPS DC 9V 1A al connettore DC del VCP-LTE-SV e sistemare bene il cavo.

![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3KUsrZMIKztzAFVI4MQ8%2F11.png?alt=media)

**Passo 5.** Inserire il VCP-LTE-SV nella staffa di montaggio. Assicurarsi che il marchio impresso sul VCP-LTE-SV sia allineato con il segno superiore sulla staffa.

**Passo 6.** Ruotare il VCP-LTE-SV in senso orario fino alla posizione di blocco.

![                                                                    Posizione di apertura                                                     Posizione di blocco](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FONaQBN456UFFh8BNemY0%2F15.png?alt=media)

### **Posizionamento su Superficie**

**Passo 1.** Pulire il retro del VCP-LTE-SV con un sgrassatore. Collegare un adattatore di alimentazione SPS DC 9V 1A al connettore DC e sistemare il cavo bene a destra o a sinistra.

**Passo 2.** Rimuovere la pellicola protettiva del cuscinetto antiscivolo e applicarlo sul retro del VCP-LTE-SV.

**Passo 3.** Posizionare il VCP-LTE-SV nel punto desiderato.

## **5. Installazione Software**

Il VCP-LTE-SV può essere programmato tramite la porta USB collegata a un computer usando il software PC Programming Tool (con il cavo di programmazione). Il driver USB deve essere installato prima affinché il computer riconosca la connessione USB. Visitare <http://www.ftdichip.com/Drivers/VCP.htm> per scaricare e installare il driver in base al proprio sistema operativo.

* Accendere il PC e seguire i passaggi seguenti per installare il firmware.
* Inserire **<https://www.climax.com.tw/climax-download-vcp-lte-sv.html>** nella barra degli indirizzi.
* Scaricare il PC Programming Tool (MobileTool).
* Per istruzioni più dettagliate, scaricare la “VCP-LTE-SV Voice Call Point Installation Guide”.
  * *<https://www.climax.com.tw/climax-download-vcp-lte-sv.html>*
