# VESTA-245

VST-892-ALK

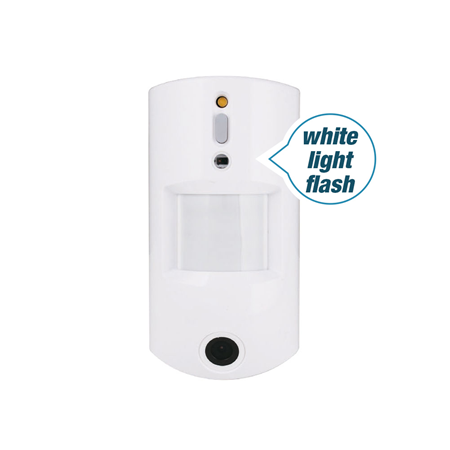

## Telecamera sensore di movimento PIR

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1eO5b0QEgPWCgTrFAtar%2Fimage.png?alt=media&#x26;token=1935400c-39d7-4c4c-ac13-0fd73bb42941" alt=""><figcaption></figcaption></figure>

## Introduzione

VST-892 è una telecamera sensore di movimento a infrarossi passivi (PIR). È in grado di inviare segnali wireless e immagini acquisite (qualità dell'immagine fino a 640 x 480 pixel) al pannello di controllo quando viene rilevato un movimento.

La telecamera PIR è progettata per offrire un raggio di rilevamento tipico di 10 metri quando montata a 2,3-2,5 metri dal suolo. Per i modelli con immunità agli animali domestici, non rileveranno gli animali fino a 50 cm/20 kg quando montate a 2,3-2,5 metri dal suolo. Per i modelli compatibili con ripetitori/router **(solo modelli P5)**, la portata della comunicazione RF può essere ulteriormente estesa in aree difficili da raggiungere.

VST-892 è progettato con il rivelatore di prossimità digitale. La funzione anti-occlusione consente di rilevare qualsiasi tentativo di accecare il rivelatore posizionando oggetti nel suo campo visivo.

La telecamera PIR è composta da un design in due parti costituito da una cover e una base. La cover contiene tutta l'elettronica e l'ottica e la base fornisce un mezzo di fissaggio. La base ha punti di scasso per consentire il montaggio sia su una superficie piana che in un angolo con una staffa triangolare per il montaggio ad angolo.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F4DvJZSjEkTFamNJcLhOw%2F0.png?alt=media" alt=""><figcaption></figcaption></figure>

## Identificazione delle parti

1. **LED Flash**

Il LED flash fornisce luce sufficiente per la cattura delle immagini in condizioni di scarsa illuminazione.

2. **LED Blu/Pulsante Funzione**

&#x20;      **LED blu:** (Si prega di fare riferimento a ***Indicatore LED*** la descrizione sottostante per i dettagli)

**Uso del pulsante funzione:**

* Premere e tenere premuto il pulsante per 3 secondi per inviare un codice di apprendimento, rilasciare quando il LED blu si accende.
* Premere il pulsante una volta per entrare in modalità test per 3 minuti.
* Premere il pulsante una volta per inviare un codice di apprendimento al ripetitore/router. (solo modelli P5)

3. **Rilevatore di prossimità digitale**

Il rivelatore di prossimità digitale è usato per rilevare qualsiasi tentativo di mascheramento (blocco) da parte di un intruso.

4. **Sensore IR**
5. **Lente della telecamera PIR**
6. **Vano batteria**
7. **Interruttore Tamper**
8. **Interruttore jumper abilitazione/disabilitazione immunità animali domestici (JP3)**

**Jumper Off:** Se il ponticello viene rimosso o “**parcheggiato**” su un pin.

**Jumper On:** Il collegamento del ponticello è inserito collegando i due pin

&#x20;                    Quando impostato su ON, l'immunità agli animali domestici è disabilitata.

&#x20;                    Quando impostato su OFF, l'immunità agli animali domestici è abilitata. (Impostazione di fabbrica)

8. **Interruttore jumper per aumento sensibilità (JP4)**

&#x20;     Quando impostato su ON, la sensibilità di rilevamento del PIR è alta.

&#x20;      Quando impostato su OFF, la sensibilità di rilevamento del PIR è a livello normale. (impostazione di fabbrica)

10. Isolante della batteria
11. Coperchio vano batteria
12. Staffa di montaggio

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FMYOWoPBX3mdo2mwOfALb%2F1.png?alt=media" alt=""><figcaption></figcaption></figure>

## Funzionalità

### ***Indicatore LED***

In modalità di funzionamento normale, il LED blu non si accenderà tranne che nelle seguenti situazioni:

* Quando la telecamera PIR ha una batteria scarica, ogni volta che trasmette un movimento rilevato, il LED blu lampeggerà per 2 secondi.
* Quando la cover è aperta e l'interruttore anti-manomissione viene attivato, il LED blu lampeggerà per 2 secondi per indicare che sta trasmettendo il segnale “Manomissione”.
* Quando la condizione di manomissione persiste, ogni volta che trasmette un movimento rilevato, il LED blu lampeggerà per 2 secondi.
* Quando la telecamera PIR entra in Modalità Test, il LED blu lampeggerà per 1 secondo. Durante la Modalità Test, il LED blu lampeggerà anche per 2 secondi ogni volta che viene rilevato un movimento.
* Quando la telecamera PIR è nel periodo di riscaldamento di 30 secondi, il LED blu lampeggerà lentamente.
* Quando la telecamera PIR sta trasmettendo immagini acquisite in condizioni di guasto (batteria scarica, interruttore anti-manomissione attivato), il LED blu lampeggerà continuamente.

Il LED non lampeggerà se la telecamera PIR non presenta manomissioni o problemi alla batteria e non è in modalità test,

Se il LED lampeggia per indicare la trasmissione del segnale, lampeggerà due volte rapidamente al ricevimento della conferma dal pannello.

### ***Cattura immagini***

Quando il sistema di allarme è inserito, la telecamera PIR catturerà 1, 3 o 6 immagini di allarme in risoluzioni 640 x 480 o 320 x 240 (programmabili dal pannello di controllo) al rilevamento di movimento. È inoltre possibile richiedere manualmente alla telecamera PIR di scattare una foto tramite il pannello di controllo. Le immagini acquisite saranno trasferite al pannello di controllo per la visualizzazione dell'utente.

### ***Periodo di riscaldamento***

Quando il sistema del pannello di controllo entra in modalità inserita, o quando la telecamera PIR è messa in Modalità Test, la telecamera PIR si riscalderà per 30 secondi. Durante il periodo di riscaldamento di 30 secondi, la telecamera PIR non sarà attivata. Il LED blu lampeggerà lentamente durante il periodo di riscaldamento solo quando la PIR entra in Modalità Test.

### ***Timer di sospensione***

La telecamera PIR ha un “**tempo di sospensione**” di circa 1 minuto per risparmiare energia. Dopo aver trasmesso per un movimento rilevato, la telecamera PIR non ritrasmetterà per 1 minuto. Qualsiasi movimento rilevato durante questo periodo reimposterà il tempo di inattività a 1 minuto. Un movimento continuo davanti alla telecamera PIR quindi non esaurirà la batteria.

### *Rilevamento batteria e batteria scarica*

La telecamera PIR utilizza tre batterie al litio CR123A da 3V in collegamento in serie come fonte di alimentazione. Rimuovere il coperchio del vano batterie e inserirle per attivare la telecamera PIR.

La telecamera PIR dispone della funzione di rilevamento batteria scarica. Quando la tensione della batteria è bassa, la telecamera PIR trasmetterà un segnale di batteria scarica al pannello di controllo. Se viene rilevato un movimento in condizioni di batteria scarica, il LED blu lampeggerà per 2 secondi.

Quando si sostituisce la batteria, dopo aver rimosso la vecchia batteria, premere due volte l'interruttore anti-manomissione o il pulsante funzione per scaricare completamente prima di inserire le nuove batterie

### ***Protezione Tamper***

La telecamera PIR è protetta da un interruttore anti-manomissione che viene compresso quando la telecamera PIR è correttamente installata. Quando la telecamera PIR viene rimossa dalla superficie di montaggio o la sua cover viene aperta, l'interruttore anti-manomissione verrà attivato e la telecamera PIR invierà un segnale di manomissione aperta al pannello di controllo del sistema per avvisare l'utente della condizione. Se viene rilevato un movimento quando l'interruttore anti-manomissione è aperto, il LED blu lampeggerà per 2 secondi.

### ***Supervisione***

La telecamera PIR effettuerà un autotest periodico trasmettendo un segnale di supervisione una volta ogni 30-50 minuti.

### ***Modalità Test***

* La modalità Test serve per verificare la portata di rilevamento della telecamera PIR (non la copertura fotografica).
* Premere una volta il pulsante Funzione per entrare in Modalità Test per 3 minuti, il LED blu lampeggerà per 1 secondo.
* La telecamera PIR si riscalderà per 30 secondi. Si prega di non attivare la telecamera durante questo periodo di riscaldamento.
* Dopo il periodo di riscaldamento, è possibile attivare la telecamera PIR per verificare la portata di rilevamento IR. Se la telecamera PIR viene attivata, il LED blu lampeggerà per 2 secondi.

{% hint style="warning" %}
Nota:

Per un corretto funzionamento della Modalità Test, si consiglia di disabilitare il timer di sospensione.
{% endhint %}

### *Apprendimento*

* Rimuovere il coperchio del vano batterie allentando la vite del vano batterie.
* Inserire le batterie. Orientare la batteria secondo l'indicazione della polarità.
* Mettere il Pannello di Controllo in modalità di apprendimento, fare riferimento al manuale del Pannello di Controllo per i dettagli.
* Premere e tenere premuto il pulsante funzione per 3 secondi, rilasciare il pulsante quando il LED blu si accende; il LED blu resterà acceso per 25 secondi in modalità apprendimento, aggiungere la telecamera PIR al pannello di controllo durante questo periodo (fare riferimento al pannello di controllo per completare il processo di apprendimento). Se la PIR viene aggiunta con successo al pannello di controllo, il LED blu lampeggerà 6 volte per indicarlo. Se la PIR non viene aggiunta entro 25 secondi, ripetere il processo di apprendimento.

{% hint style="warning" %}
Nota:

* Se la telecamera PIR è già presente in un sistema di pannello di controllo, sarà necessario prima rimuovere la telecamera PIR dal pannello di controllo prima di poterla apprendere in un diverso pannello di controllo.
* Quando si apprende la telecamera PIR in un ripetitore/router, premere una volta il pulsante funzione (invece di premerlo e tenerlo premuto per 3 secondi) per inviare un codice di apprendimento. (solo modelli P5)
  {% endhint %}

### *Modalità Walk Test*

* Dopo che la telecamera PIR è stata apprende, mettere il pannello di controllo in “**Modalità Walk Test**” modalità, tenere la telecamera PIR nella posizione desiderata e premere il pulsante funzione per confermare che questa posizione è entro il raggio del segnale del pannello di controllo, fare riferimento al manuale del pannello di controllo per completare il Walk Test.
* Quando si è soddisfatti che la telecamera PIR funziona nella posizione scelta, è possibile procedere al montaggio.

### ***Modifica area di funzionamento della telecamera PIR***

* Seguire le istruzioni seguenti per modificare l'Area della telecamera PIR nel pannello di controllo

1. Utilizzare la funzione Modifica dispositivo del pannello per modificare l'impostazione dell'area della telecamera PIR.
2. Premere e tenere premuto il pulsante Test per 3 secondi sulla telecamera PIR per inviare un segnale al pannello, quindi rilasciare il pulsante quando il LED si accende.

### ***Rilevamento di prossimità***

* VST-892 dispone di un rivelatore di prossimità digitale che può rilevare qualsiasi tentativo di mascheramento (blocco) da parte di un intruso.
* Quando viene rilevato un evento di mascheramento e la condizione di mascheramento dura per 2 minuti, VST-892 invierà un segnale di manomissione aperta al pannello di controllo per notificare l'utente della condizione.
* Dopo che la mascheratura/blocco è stata rimossa per 2 minuti, VST-892 invierà un segnale di ripristino della manomissione al pannello di controllo.

### ***Funzione immunità animali domestici***

Il sensore PIR supporta la funzionalità di immunità agli animali domestici e non rileverà animali fino a 50 cm/20 kg per ridurre al minimo le situazioni di falsi allarmi.

La funzione di Immunità agli animali domestici può essere abilitata/disabilitata impostando la posizione dell'interruttore a ponticello (JP3). Quando l'interruttore a ponticello (JP3) è impostato su ON, l'immunità agli animali domestici è disabilitata. Quando l'interruttore a ponticello (JP3) è impostato su OFF, l'immunità agli animali domestici è abilitata. (Impostazione di fabbrica).

### ***Funzione incremento sensibilità***

È possibile utilizzare la funzione di aumento della sensibilità per incrementare la sensibilità di rilevamento del PIR. Per aumentare la sensibilità di rilevamento, impostare l'interruttore a ponticello (JP4) su ON. Per mantenere la sensibilità di rilevamento normale, impostare l'interruttore a ponticello (JP4) su OFF (impostazione di fabbrica).

## Installazione

### *Guida all'installazione*

* La telecamera PIR è progettata per essere montata su una superficie piana o in un angolo utilizzando le viti e i tasselli forniti.
* La base ha punti di scasso, dove la plastica è più sottile, per scopi di montaggio. Due punti di scasso sono per il fissaggio su superficie e una staffa di montaggio triangolare è utilizzata per il fissaggio ad angolo.
* La portata di rilevamento arriva fino a 10 metri se la telecamera PIR è montata a 2,3-2,5 metri dal suolo.
* Quando la funzione di Immunità agli animali domestici è abilitata, non rileverà animali fino a 50 cm/20 kg quando montata a 2,3-2,5 metri dal suolo. Se necessario, è possibile regolare l'altezza della telecamera PIR in base alle dimensioni del proprio animale per prestazioni ottimali di immunità agli animali. Un'installazione a maggiore altezza fornirà uno spazio di immunità più ampio, ma aumenta anche il punto cieco sotto la telecamera PIR.
* Quando VST-892 è montato con la staffa girevole, non avrà l'area di rilevamento regolare (come nel diagramma), né il tipico raggio di immunità per animali.

### VST-892 **Raggio di rilevamento**

![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2le0ilUYt4sMFPJu8XtO%2F4.png?alt=media)

**Si consiglia di installare la telecamera PIR nelle seguenti posizioni**

* Montare dove gli animali non possono raggiungere l'area di rilevamento arrampicandosi su mobili o altri oggetti.
* Non puntare il rilevatore verso scale su cui gli animali possono arrampicarsi.
* In una posizione tale che un intruso normalmente si muoverebbe attraverso il campo visivo del PIR.
* Tra 2,3 e 2,5 m dal suolo per le migliori prestazioni.
* In un angolo per offrire la vista più ampia.
* Dove il suo campo visivo non sarà ostruito ad es. da tende, ornamenti ecc.

### **Limitazioni**

* Non installare la telecamera PIR completamente esposta alla luce solare diretta.
* Evitare di installare la telecamera PIR in aree dove dispositivi possono causare rapidi cambiamenti di temperatura nell'area di rilevamento, ad es. condizionatori d'aria, riscaldatori, ecc.
* Evitare grandi ostacoli nell'area di rilevazione.

  <figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FazPfB95t4sVLMLhsa5M6%2F5.png?alt=media" alt=""><figcaption></figcaption></figure>
* Non puntare direttamente verso sorgenti di calore es. fuochi o caldaie, e non sopra i radiatori.
* Evitare oggetti in movimento nell'area di rilevamento ad es. tende, arazzi da parete ecc.
* **Assicurarsi di mantenere sempre la potenza del segnale RSSI stabile a “4”.**

### *Montaggio della telecamera PIR*

* Il PIR è progettato per essere montato sia su una superficie piana sia in un angolo utilizzando le viti e i tasselli forniti.

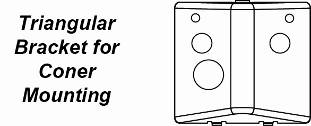

* Per il montaggio angolare è fornita una staffa triangolare per aggiungere la protezione anti-manomissione posteriore. La staffa include anche due pretagli per il montaggio a parete.
* Per il montaggio su superficie, è fornita una staffa girevole opzionale per consentire agli utenti di regolare l'area di rilevamento. Con la staffa girevole, il VST-892 può essere ruotato di 80 gradi orizzontalmente e 70 gradi verticalmente per fornire una copertura ottimale.

#### **Montaggio ad angolo:**

1. Aprire la cover allentando la vite della cover utilizzando un cacciavite a stella.
2. Forare i 4 punti di scasso agli angoli al centro della base.
3. Usare i fori come modello per forare i fori sulla superficie.
4. Inserire i tasselli se si fissa su intonaco o mattone.
5. Avvitare la base nei tasselli.
6. Adattare la cover sulla base e serrare.

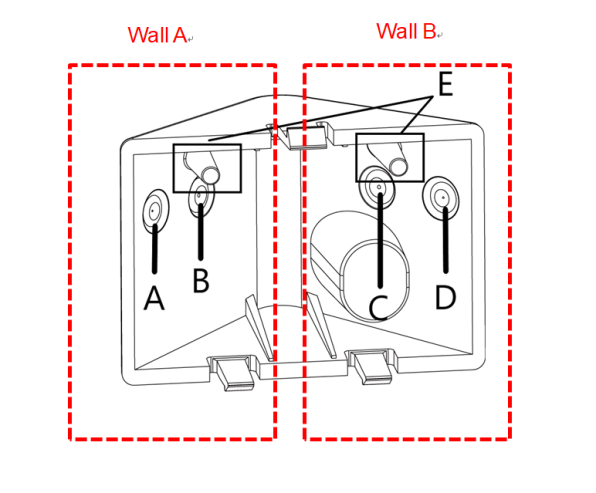

#### **Montaggio ad angolo con la staffa triangolare:**

1. Sulla staffa triangolare sono presenti 4 punti di scasso. Per fissare la staffa su *Parete A*, forare tramite *Punto di scasso A & B*. Per fissare la staffa su *Parete B*, forare tramite *Punto di scasso C & D*. Per fissare la staffa su entrambe le *Parete A & B*, forare tramite *Punto di scasso A & D o B & C*.
2. Usare i due fori come modello per forare i fori sulla superficie dell'angolo.
3. Inserire i tasselli.
4. Avvitare la staffa triangolare nei tasselli con *i due puntini sporgenti (E)* rivolti verso l'alto e verso di te.
5. Adattare la telecamera PIR sui ganci della staffa triangolare.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXZn0EBxtEFeC4pGDTr9t%2F6.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FIDZed3uYPaYHidqpSrdf%2F7.png?alt=media" alt=""><figcaption></figcaption></figure>

#### **Montaggio a superficie:**

1. Aprire la cover allentando la vite della cover utilizzando un cacciavite a stella.
2. Forare i 2 punti di scasso per il fissaggio su superficie al centro della base.
3. Usare i fori come modello per forare i fori sulla superficie.
4. Inserire i tasselli se si fissa su intonaco o mattone.

   <figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2bRDWyXBH8pucYa2Ll98%2F8.png?alt=media" alt=""><figcaption></figcaption></figure>
5. Avvitare la base nei tasselli.
6. Adattare la cover sulla base e serrare.

#### **Montaggio su superficie con staffa girevole (articolo opzionale, venduto separatamente):**

La staffa girevole può essere montata a parete con le viti fornite.

1. Avvitare la staffa rotante nella parete.
2. Inserire i 3 ganci della staffa rotante nei 3 fori della base di conseguenza.
3. Ruotare la staffa per l'angolo di rilevamento appropriato e stringere la vite di fissaggio.
