# VESTA-216

**SSL-F1**

## **Display Stato**

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FDEZJL4eLOmFtNX8W6T1C%2Fimage.png?alt=media&#x26;token=106553d9-6217-4571-ac75-46c48d32d929" alt=""><figcaption></figcaption></figure>

## **Introduzione**

SSL-1 è un Display Stato progettato per mostrare lo stato attuale del sistema.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2fizMIG1w6j3CAgVsqjN%2F0.jpeg?alt=media" alt="" width="325"><figcaption></figcaption></figure>

### Introduzione del dispositivo

1. **Display LED (Rosso/ Verde)**

Stato del sistema:

* **Lampeggia continuamente in rosso:** Allarme.
* **Lampeggia continuamente in verde:** Modalità Armato o Modalità Armato Casa.
* **Spento:** Modalità Disarmato o Modalità Disarmato con memoria allarme.

2. **Vite di fissaggio della copertura**
3. **Gancio di fissaggio**
4. **Vano batteria**
5. **Pulsante Test/ apprendimento**
   * Premere una volta per inviare un codice di apprendimento al Pannello di Controllo.

### Funzionalità

***Rilevamento batteria e batteria scarica***

Il Display Stato è alimentato da una batteria al litio CR123A 3V.

Il Display Stato è dotato della funzione di rilevamento batteria scarica. Quando la tensione della batteria è bassa, il Display Stato trasmetterà un segnale di batteria scarica al Pannello di Controllo.

***Segnale di Supervisione***

Il Display Stato trasmetterà un segnale di supervisione per segnalare le proprie condizioni a intervalli casuali di 30-50 minuti.

***Iniziare***

1. Allentare la vite di fissaggio della copertura usando un cacciavite a croce e rimuovere la copertura.
2. Inserire una batteria CR123A per alimentare il dispositivo.
3. Mettere il pannello di controllo in modalità di apprendimento (fare riferimento al manuale operativo del pannello).
4. Premere il pulsante di apprendimento una volta per inviare un codice di apprendimento al Pannello di Controllo.
5. Fare riferimento al manuale operativo del Pannello di Controllo per completare il processo di apprendimento.
6. Dopo che il Display Stato è stato registrato, mettere il Pannello di Controllo in (**Modalità Walk Test)** modalità, tenere il dispositivo nella posizione desiderata e premere il pulsante Test per trasmettere il segnale di prova al Pannello di Controllo. Se il Pannello di Controllo è entro il raggio del segnale del Display Stato, il pannello mostrerà le informazioni del Display Stato di conseguenza.
7. Procedere con il montaggio e l'installazione una volta che si è soddisfatti della posizione.

### Installazione

***Montaggio del Display Stato***

Il Display Stato può essere montato usando due metodi: adesivo e montaggio con viti.

**Montaggio con adesivo**

1. Pulire la superficie con un adeguato sgrassatore.
2. Rimuovere la copertura protettiva da un lato del cuscinetto adesivo biadesivo e applicarlo saldamente sul retro del dispositivo.
3. Rimuovere l'altra copertura e posizionare/ premere saldamente il dispositivo nella posizione desiderata.

Non utilizzare il metodo di montaggio con adesivo su superfici poco verniciate e/o ruvide.

**Montaggio con viti**

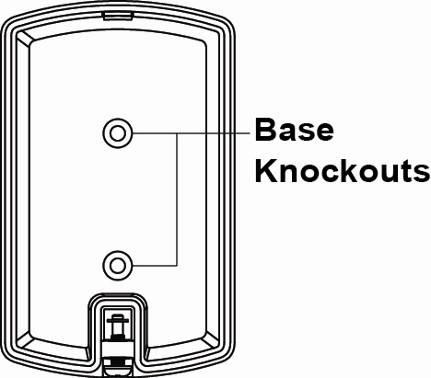

La base del Display Stato ha due punzoni per viti, dove la plastica è più sottile per scopi di montaggio. Per montare il Display Stato:

1. Separare l'assemblaggio della copertura superiore e della base allentando la vite di fissaggio della copertura con un cacciavite a croce.
2. Forare i punti di rottura sulla base.
3. Usare i fori come modello per praticare due fori e inserire i tasselli da muro.
4. Avvitare la base nei tasselli.
5. Riposizionare la copertura superiore sulla base agganciando la base al gancio di fissaggio e spingendo la copertura verso la base.
6. Fissare e avvitare la copertura superiore di nuovo alla base usando un cacciavite a croce.
