# VESTA-176

**IR-35SL-2W**

## CERTIFICATO

{% hint style="success" %}
[CLASSE 2: EN50131](https://vesta-guide.gitbook.io/vesta-guide/italian-it/certificati/vesta-177-vesta-176)
{% endhint %}

## **Sensore di movimento PIR IR-35-2W / Serie VESTA-177**

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FP2fFRNIzPrd1aCOnUUuW%2Fimage.png?alt=media&#x26;token=77e462d2-1f07-44cc-b3db-168964d3ef5b" alt=""><figcaption></figcaption></figure>

## GUIDA MANUALE

## **Introduzione**

Il PIR rileva la firma infrarossa per individuare i movimenti all'interno di un'area assegnata e segnala al Pannello di Controllo di attivare l'allarme se un intruso attraversa il suo campo di rilevamento.

Il PIR è progettato per offrire un tipico raggio di rilevamento di 12 metri quando montato a 2,5 metri dal suolo. Il sensore PIR supporta anche la funzione di immunità agli animali domestici e non rileverà animali fino a 25 kg per minimizzare i falsi allarmi.

Il PIR è composto da un design in due parti formato da una copertura e una base. La copertura contiene tutta l'elettronica e l'ottica e la base fornisce il mezzo di fissaggio.

**La serie di sensori PIR IR-35-2W include i seguenti modelli:**

**IR-35-2W** – Sensore di movimento PIR alimentato da due batterie alcaline

**IR-35SL-2W** – Sensore di movimento PIR alimentato da una batteria CR123

**Identificazione delle parti**

![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FX51yPTGzZIJ07U7Rz1Nm%2F0.jpeg?alt=media)

1. **Pulsante di test / Indicatore LED**

* Il pulsante di test è usato per testare le prestazioni radio e per scopi di apprendimento.
* L'indicatore LED viene utilizzato per indicare lo stato del sistema.

2. **Sensore IR**
3. &#x20;**Vano batteria**
4. **Interruttore jumper abilitazione/disabilitazione immunità animali domestici (JP3)**

   1. <img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FpQaUssRy6vEooBrfw2Sy%2Fimage.png?alt=media&#x26;token=9d66d0e4-ac46-4239-ab91-4d9f8f1f8a1a" alt="" data-size="line">  **Jumper On:** Quando impostato su ON, l'immunità agli animali domestici è disabilitata (impostazione di fabbrica).
   2. <img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FnxDruj1tBhKsrDm3SsIa%2Fimage.png?alt=media&#x26;token=31546134-6237-48c1-95b6-56b35da3f205" alt="" data-size="line">**Jumper Off:** Quando impostato su OFF, l'immunità agli animali domestici è abilitata.

   ![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fj0O4Ulpi7nmduFKsPDWH%2F1.jpeg?alt=media)
5. **Interruttore jumper per aumento sensibilità (JP4)**
   * Quando impostato su ON, la sensibilità di rilevamento del PIR è alta.
   * Quando impostato su OFF, la sensibilità di rilevamento del PIR è a livello normale. (impostazione di fabbrica)
6. **Interruttore Tamper**
7. **Vite di fissaggio inferiore**
8. **Foro isolatore batteria IR-35-2W**
9. **Foro isolatore batteria IR-35SL-2W**

## **Funzionalità**

### ***Indicatore LED***

In modalità di funzionamento normale, l'indicatore LED si illuminerà nelle seguenti situazioni:

* Quando viene rilevato un movimento con batteria scarica
* Quando la copertura viene aperta e l'interruttore anti-manomissione viene attivato
* Quando viene rilevato un movimento se la condizione di manomissione continua
* Quando viene rilevato movimento in modalità Test
* Quando il pulsante di test viene premuto in condizioni di manomissione o se il PIR è a batteria scarica, il LED non lampeggerà se la manomissione e la batteria del PIR sono normali e il PIR non è in modalità di test.

Se il LED lampeggia per indicare la trasmissione del segnale, lampeggerà due volte rapidamente al momento della ricezione dell'accusa di ricevuta dal Pannello di Controllo.

### ***Rilevamento batteria e batteria scarica***

Il sensore di movimento della serie IR-35-2W utilizza batterie alcaline o al litio come fonte di alimentazione:

* Il modello IR-35-2W utilizza due batterie AA alcaline da 1,5 V come fonte di alimentazione.
* Il modello IR-35SL-2W utilizza una batteria al litio CR123 da 3V come fonte di alimentazione.

Il PIR dispone della funzione di rilevamento batteria scarica. Se viene rilevata una tensione della batteria bassa, verrà inviato al Pannello di Controllo un segnale di batteria scarica insieme alle trasmissioni di segnale regolari affinché il Pannello di Controllo visualizzi lo stato di conseguenza.

Per ogni installazione, le batterie sono inserite in fabbrica prima della spedizione con un isolatore inserito.

{% hint style="info" %}
Quando si cambiano le batterie, dopo aver rimosso le batterie vecchie, premere il Contatto di Manomissione due volte per scaricare completamente prima di inserire le nuove batterie. prima di inserire le nuove batterie.
{% endhint %}

### ***Protezione Tamper***

Il PIR è protetto da un interruttore di manomissione che viene compresso quando il PIR è correttamente installato. Quando il PIR viene rimosso dalla superficie montata o dalla staffa di montaggio, o quando il suo coperchio viene aperto, l'interruttore di manomissione verrà attivato e il PIR invierà un segnale di manomissione aperta al pannello di controllo del sistema per informare l'utente della condizione. Se viene rilevato movimento mentre l'interruttore di manomissione è aperto, il LED si accenderà.

### ***Funzione Supervisione***

Quando il PIR è in modalità di funzionamento normale, esegue periodicamente un autotest trasmettendo un segnale di supervisione una volta ogni 90-110 minuti.

Se il Pannello di Controllo non riceve i segnali di supervisione trasmessi da un determinato PIR per un tempo preimpostato, un “**Fuori servizio**”.

### ***Modalità Test***

Il PIR può essere messo in modalità test premendo il Pulsante di Test. In modalità test disabiliterà il timer di sospensione e abiliterà l'indicatore LED ad accendersi ogni volta che viene rilevato un movimento. Ogni volta che il Pulsante di Test viene premuto, il PIR trasmetterà un segnale di test al Pannello di Controllo per il test della portata radio ed entrerà nella modalità test per 3 minuti. La modalità test scadrà dopo 3 minuti.

### ***Timer di sospensione***

* Il PIR ha un “**tempo di sospensione**” di circa **1 minuto** per conservare energia.
* A seconda dell'impostazione della modalità Sleep (Normale o Ottimizzata), il PIR entrerà in **tempo di sospensione** per **1 minuto** dopo aver trasmesso un movimento rilevato o 3 movimenti rilevati entro 1 minuto.
* Durante il **1 minuto di tempo di sospensione**, il PIR non ritrasmetterà alcun segnale; ogni ulteriore movimento rilevato durante questo periodo di sospensione estenderà il tempo di sospensione di un altro minuto. In questo modo, i movimenti continui davanti al PIR non scaricheranno indebitamente la batteria.

{% hint style="info" %}
L'impostazione della modalità sleep è configurabile da remoto. Quando la modalità sleep è impostata su Normale, il PIR entrerà in tempo di sospensione per 1 minuto dopo aver trasmesso un movimento rilevato. Quando la modalità sleep è impostata su Ottimizzata, il PIR entrerà in tempo di sospensione per 1 minuto dopo aver trasmesso 3 movimenti rilevati entro 1 minuto. Fare riferimento alla ***Impostazione remota*** sezione sottostante per i dettagli.
{% endhint %}

### ***Funzione immunità animali domestici***

* Il sensore PIR supporta la funzione di immunità agli animali domestici e non rileverà animali fino a 25 kg per ridurre al minimo i falsi allarmi.
* La funzione di immunità agli animali domestici può essere abilitata/disabilitata impostando la posizione dell'interruttore a ponte (JP3). Quando l'interruttore a ponte (JP3) è impostato su ON, l'immunità agli animali è disabilitata (impostazione di fabbrica). Quando l'interruttore a ponte (JP3) è impostato su OFF, l'immunità agli animali è abilitata.
* La funzione di immunità agli animali domestici può anche essere configurata da remoto. Si prega di fare riferimento a ***Impostazione remota*** sezione sottostante per i dettagli.

### ***Funzione incremento sensibilità***

* È possibile utilizzare la funzione di incremento sensibilità per aumentare la sensibilità di rilevamento del PIR.
* Per aumentare la sensibilità di rilevamento, impostare l'interruttore jumper (JP4) su ON. Per mantenere la sensibilità di rilevamento normale, impostare l'interruttore jumper (JP4) su OFF (impostazione di fabbrica).
* La sensibilità di rilevamento del PIR può anche essere configurata da remoto. Si prega di fare riferimento a ***Impostazione remota*** sezione sottostante per i dettagli.

### ***Impostazione remota***

* Il sensore di movimento PIR supporta l'impostazione remota dell'immunità agli animali domestici, della sensibilità e della modalità di sospensione.
* Quando il PIR viene alimentato, la sua funzione di immunità agli animali domestici e la sensibilità sono determinate dalle impostazioni JP3 e JP4. Gli utenti possono regolare le impostazioni dei ponticelli oppure modificare da remoto le impostazioni di immunità agli animali domestici e sensibilità dal Pannello di Controllo. L'impostazione remota sovrascriverà le impostazioni dei ponticelli.

#### **Pagina Web del pannello di controllo**

1. Nella pagina web locale del Pannello, andare alla pagina Modifica Dispositivo e inserire la configurazione del sensore di movimento PIR nella sezione Impostazioni Sensore. Fare clic su OK per confermare.

   Si prega di fare riferimento alla tabella sottostante per i dettagli di configurazione. Ad esempio, se si desidera abilitare l'immunità agli animali domestici e impostare il livello di sensibilità e la modalità di sospensione su normale, è possibile inserire 02.

| **Configurazione IR** | **Immunità animali domestici** | **Sensibilità** | **Modalità Sleep**          |
| --------------------- | ------------------------------ | --------------- | --------------------------- |
| 00                    | No                             | Normale         | Normale (1 rilevamento)     |
| 01                    | No                             | Alta            | Normale (1 rilevamento)     |
| 02                    | Sì                             | Normale         | Normale (1 rilevamento)     |
| 03                    | Sì                             | Alta            | Normale (1 rilevamento)     |
| 04                    | No                             | Normale         | Ottimizzata (3 rilevamenti) |
| 05                    | No                             | Alta            | Ottimizzata (3 rilevamenti) |
| 06                    | Sì                             | Normale         | Ottimizzata (3 rilevamenti) |
| 07                    | Sì                             | Alta            | Ottimizzata (3 rilevamenti) |

2. Premere una volta il pulsante di Test sul sensore di movimento PIR per inviare un segnale al Pannello di Controllo e le nuove impostazioni verranno applicate immediatamente. Se il pulsante non viene premuto, le nuove impostazioni verranno applicate alla successiva trasmissione del segnale, cioè alla trasmissione del segnale di supervisione o del segnale di attivazione IR.

#### **Server SmartHomeSec**

1. Sul Server del Portale Domestico, andare alla pagina Impostazioni Dispositivo, fare clic sulla riga del dispositivo IR-35-2W e selezionare “Configurazione IR”.
2. Selezionare la funzione Immunità agli Animali Domestici (Abilita/Disabilita), Sensibilità (Alta/Normale) e la funzione Modalità Sospensione Ottimizzata (Normale/Ottimizzata) dai menu a discesa, fare clic su “Invia” per confermare l'impostazione.
3. Premere una volta il pulsante di Test sul sensore di movimento PIR per inviare un segnale al Pannello di Controllo e le nuove impostazioni verranno applicate immediatamente. Se il pulsante non viene premuto, le nuove impostazioni verranno applicate alla successiva trasmissione del segnale, cioè alla trasmissione del segnale di supervisione o del segnale di attivazione IR.

### ***Iniziare***

* Estrarre l'isolatore della batteria per attivare le batterie.
* L'indicatore LED lampeggerà per 30 secondi (il PIR si sta riscaldando). Durante il periodo di riscaldamento, il PIR non sarà attivato. Dopo che il periodo di riscaldamento è terminato, il LED si spegnerà e il PIR sarà pronto per il funzionamento.
* Mettere il Pannello di Controllo in modalità apprendimento (fare riferimento al manuale del Pannello di Controllo per i dettagli).
* Premere il pulsante di test.
* Fare riferimento al manuale del Pannello di Controllo per completare il processo di registrazione.
* Dopo che il PIR è stato registrato, mettere il Pannello di Controllo in modalità “**Modalità Walk Test**” modalità; tenere il PIR nella posizione desiderata e premere il Pulsante di Test per confermare che questa posizione è all'interno della portata del segnale del Pannello di Controllo (fare riferimento al manuale del Pannello di Controllo per completare il Test di Percorso).
* Quando sei soddisfatto che il PIR funzioni bene nella posizione scelta, puoi procedere al montaggio.

## **Installazione**

### ***Guida all'installazione***

&#x20;                                                                                                      **Campo di rilevamento IR-35-2W**

![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsljSdPI5dSvHN6gKZF3q%2F20.png?alt=media)

### ***Metodo di montaggio***

* Il PIR è progettato per essere montato su una superficie piana o in un angolo.
* La base ha due punti di scavo, dove la plastica è più sottile e può essere rotta per il montaggio a superficie.
* Una staffa di montaggio include due fori centrali per viti per fissare il PIR su una superficie e quattro fori laterali per viti
* Per il montaggio a superficie, è fornita una staffa rotante opzionale per consentire agli utenti di regolare il raggio di rilevamento. Con la staffa rotante, l'IR-35-2W può essere ruotato di 80 gradi orizzontalmente e 70 gradi verticalmente per fornire la copertura ottimale.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fy0PQuipZzhduCrUUgRT2%2Fimage.png?alt=media&#x26;token=c832040c-76ce-48e0-82bf-6ba1dc9da65c" alt=""><figcaption></figcaption></figure>

#### **Montaggio a superficie senza staffa di montaggio:**

1. Rimuovere la vite di fissaggio inferiore e il gruppo copertura.
2. Forare attraverso i due punti di scavo dall'interno della base
3. Usare i fori come modello e praticare i fori nella superficie da montare.
4. Inserire i tasselli se il PIR deve essere fissato su intonaco o mattoni.
5. Avvitare la base sui tasselli.
6. Avvitare la copertura sulla base.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FTObvvOw4QGFwFH25Mxc2%2Fimage.png?alt=media&#x26;token=d90bb5b5-3110-4f17-942f-3304295784c4" alt="" width="170"><figcaption></figcaption></figure>

#### **Montaggio a superficie con la staffa di montaggio:**

1. Usare i due fori centrali sulla staffa come modello e praticare i fori nella superficie da montare.
2. Inserire i tasselli se il PIR deve essere fissato su intonaco o mattoni.
3. Avvitare la staffa di montaggio sui tasselli con i due perni di riferimento in alto e rivolti verso di voi.
4. Inserire il PIR nei ganci della staffa di montaggio.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FzI10HaaCCjclOHhsNWSG%2Fimage.png?alt=media&#x26;token=c0ebccf4-098b-4b76-afd4-e05a13d9bfe6" alt="" width="193"><figcaption></figcaption></figure>

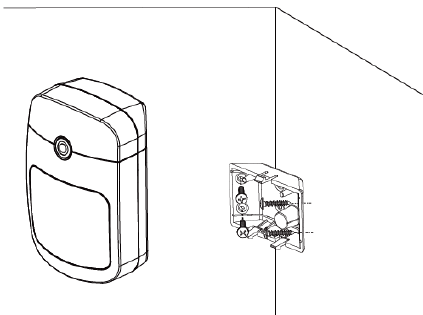

#### Montaggio angolare con la staffa di montaggio:

1. Usare i quattro fori laterali per viti come modello e praticare i fori nella superficie da montare.
2. Inserire i tasselli se il PIR deve essere fissato su intonaco o mattoni
3. Avvitare la staffa di montaggio sui tasselli con i due indicatori puntanti nella parte superiore e rivolti verso di te.
4. Inserire il PIR nei ganci della staffa di montaggio.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1MRkDFppTemrIrLT69UM%2Fimage.png?alt=media&#x26;token=49d1e2f7-1eac-463c-b48e-ae24fb0dd03f" alt="" width="212"><figcaption></figcaption></figure>

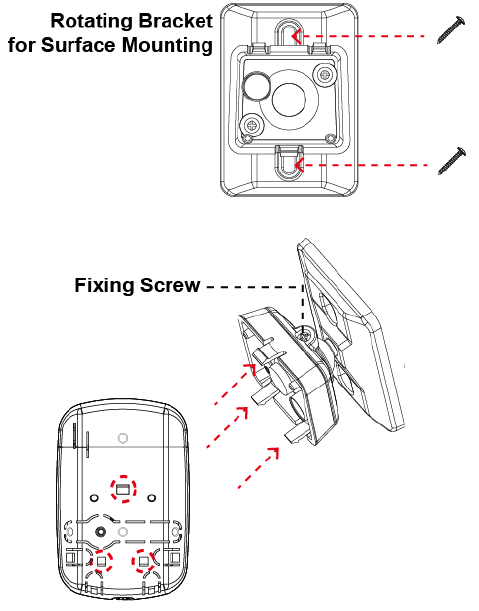

#### **Montaggio a superficie con la staffa rotante (elemento opzionale, venduto separatamente):**

* Per il montaggio a superficie, è fornita una staffa rotante opzionale per consentire agli utenti di regolare il raggio di rilevamento. Con la staffa rotante, l'IR-35-2W può essere ruotato di 80 gradi orizzontalmente e 70 gradi verticalmente per fornire la copertura ottimale.
* La staffa rotante può essere montata sulla parete con le viti fornite.
  1. Avvitare la staffa rotante nella parete.
  2. Inserire i 3 ganci della staffa rotante nei 3 fori della base di conseguenza.
  3. Ruotare la staffa per l'angolo di rilevamento appropriato e stringere la vite di fissaggio.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FwryvorOfjgrys0BkQWRU%2Fimage.png?alt=media&#x26;token=11e1fe25-0899-4708-83d3-a70c2a80c096" alt="" width="240"><figcaption></figcaption></figure>

### ***Raccomandazioni per l’installazione***

#### **Si consiglia di installare il PIR nelle seguenti posizioni:**

* Ad un'altezza di 2,3-2,5 metri per le migliori prestazioni:
* In luoghi dove gli animali non possono raggiungere l'area di rilevamento arrampicandosi su mobili o altri oggetti.
* Non puntare il sensore verso scale dove gli animali possono arrampicarsi.
* In una posizione tale che un intruso normalmente si muoverebbe attraverso il campo visivo del PIR da un lato all'altro.
* In un angolo per offrire la vista più ampia.
* In una posizione in cui il suo campo visivo non sarà ostruito da, ad esempio, tende, ornamenti ecc.

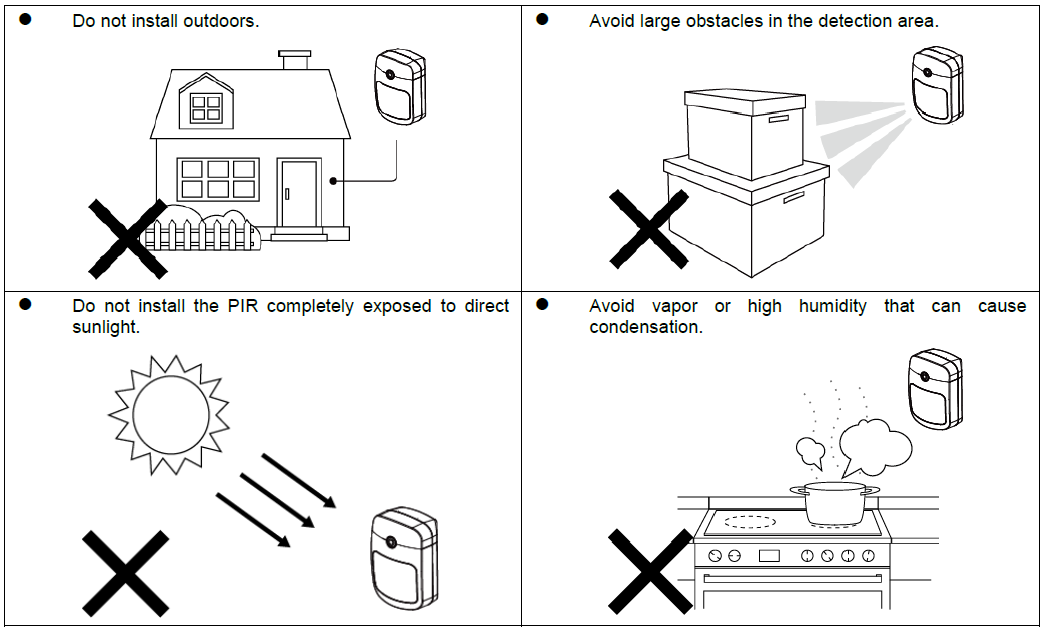

#### **Limitazioni**

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FeiTSDMCY4PIeejwtFPcM%2Fimage.png?alt=media&#x26;token=0533bf06-ad82-45f6-b3ab-1896daaa09d5" alt=""><figcaption></figcaption></figure>

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FzP4qdQjQnFldY8BjO0Mc%2Fimage.png?alt=media&#x26;token=9df39d92-60d4-477e-8efa-4b77f9349f1a" alt=""><figcaption></figcaption></figure>
