# VESTA-175

**PRS5-ZBS(R)/PRM5-ZBS(R)**

## **Serie di interruttori relè di alimentazione (Zigbee)**

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FKrRxz5bdJksa42Hj8ePv%2Fimage.png?alt=media&#x26;token=25d04956-f6e4-4a64-97f7-d043b863970c" alt=""><figcaption></figcaption></figure>

## **Introduzione**

La serie di interruttori relè di alimentazione include i seguenti modelli:

**PRS5-ZBS:** Interruttore relè di alimentazione ZigBee

**PRS5-ZBSR:** Interruttore relè di alimentazione ZigBee con funzione router

**PRM5-ZBS:** Interruttore relè di alimentazione ZigBee con contatore

**PRM5-ZBSR:** Interruttore relè di alimentazione ZigBee con contatore e funzione router

Gli interruttori di alimentazione sono in grado di ricevere segnali wireless dal coordinatore nella rete ZigBee per commutare l'accensione/spegnimento degli apparecchi ad essi collegati.

L'interruttore relè di alimentazione utilizza la tecnologia ZigBee per la trasmissione wireless dei segnali. ZigBee è un protocollo di comunicazione wireless affidabile, a basso consumo energetico e ad alta efficienza di trasmissione. Basato sullo standard IEEE802.15.4, ZigBee consente di includere un gran numero di dispositivi in una rete e coordinarli per lo scambio di dati e la trasmissione di segnali.

I modelli con funzioni di misurazione hanno la caratteristica aggiuntiva di registrare il consumo energetico con un contatore di potenza integrato e trasmettere regolarmente i dati al coordinatore.

I modelli con funzione router fungono anche da router nella rete ZigBee. Dopo essere stati inclusi nella rete ZigBee, consentono ad altri dispositivi ZigBee di unirsi alla rete tramite l'interruttore di alimentazione.

I modelli con funzione OTA supportano l'aggiornamento del firmware OTA tramite la rete ZigBee, che può essere avviato dal coordinatore della rete ZigBee.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fhm1pksw9iZABCTdcJQxM%2Fimage.png?alt=media&#x26;token=3e90f52e-2a63-4bcb-bdc5-f92657ea3f1a" alt=""><figcaption></figcaption></figure>

**Identificazione delle parti**

![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGydF2L4G4rNSx8GfcIeH%2F0.jpeg?alt=media)

1. &#x20;**Indicatore LED**

L'indicatore LED viene utilizzato per indicare lo stato dell'Interruttore Relè di Potenza:

* Acceso: L'Interruttore Relè di Potenza è acceso.
* Spento: l'interruttore relè di alimentazione è spento.
* Lampeggia due volte: l'interruttore relè di alimentazione si è unito con successo a una rete ZigBee.
* Lampeggia 5 volte: l'interruttore relè di alimentazione è stato associato con successo a un controller
* Lampeggia ogni 20 minuti: l'interruttore relè di alimentazione ha perso la connessione con la sua attuale rete ZigBee

2. **Pulsante Funzione**

   **Uso del pulsante funzione:**

   1. Premere il pulsante per commutare on/off l'Interruttore Relè di Potenza
   2. Premere e tenere premuto il pulsante per 10 secondi, quindi rilasciare per resettare l'interruttore relè di alimentazione.
   3. Premere e tenere premuto il pulsante per 3 secondi poi rilasciare per associare con un controller
3. **Cavo di collegamento interruttore esterno 1**
4. **Cavo di collegamento interruttore esterno 2**
5. **Uscita carico linea AC**
6. **Ingresso alimentazione AC neutro/uscita carico alimentazione AC neutro**
7. **Ingresso alimentazione linea AC**

## **Configurazione della rete ZigBee**

### ***Linee guida per i dispositivi ZigBee***

ZigBee è un protocollo di comunicazione wireless affidabile, a basso consumo energetico e ad alta efficienza di trasmissione. Basato sullo standard IEEE802.15.4, ZigBee consente di includere un gran numero di dispositivi in una rete e di coordinarli per lo scambio di dati e la trasmissione dei segnali.

A causa della struttura fondamentale della rete ZigBee, il dispositivo ZigBee cercherà attivamente e si unirà alla rete dopo l'accensione.

### ***Unirsi alla rete ZigBee***

Come dispositivo ZigBee, l'interruttore relè di alimentazione deve unirsi a una rete ZigBee per ricevere comandi e trasmettere informazioni sul consumo energetico. Si prega di seguire i passaggi seguenti per unire l'interruttore relè di alimentazione a una rete ZigBee.

1. Collegare l'Interruttore Relè di Potenza al cavo di alimentazione.
2. Premere e tenere premuto il pulsante funzione per 10 secondi, quindi rilasciarlo per unirsi alla rete. Assicurarsi che la funzione di autorizzazione all'adesione sul router o sul coordinatore della rete ZigBee sia abilitata.
3. Se l'interruttore relè di alimentazione si unisce correttamente a una rete ZigBee, l'indicatore LED lampeggerà due volte per confermare.
4. Dopo l'unione alla rete ZigBee, l'interruttore relè di alimentazione verrà registrato automaticamente nella rete. Verificare il coordinatore della rete ZigBee, il pannello di controllo di sistema o il CIE (Apparecchiatura di Controllo e Indicazione) per confermare se l'unione e la registrazione sono avvenute con successo.
5. Se la registrazione e l'unione alla rete non hanno esito positivo, controllare le impostazioni del coordinatore della rete ZigBee, del pannello di controllo del sistema o del CIE per assicurarsi che la funzione permit-to-join sia disponibile, quindi utilizzare la funzione di Ripristino ai Parametri di Fabbrica riportata di seguito per unirsi alla rete ZigBee.

### ***Associazione con il Controller***

Dopo l'unione alla rete ZigBee, l'interruttore relè di alimentazione può associarsi a un dispositivo controller che può essere utilizzato per regolare il livello di uscita di potenza dell'interruttore relè. Per associare l'interruttore relè di alimentazione e il dispositivo:

1. Premere e tenere premuto il Pulsante Funzione per 3 secondi, quindi rilasciare il pulsante. L'Interruttore Relè di Potenza invierà una richiesta di associazione al coordinatore.
2. Fare riferimento al manuale del controller per inviare la richiesta di associazione per il dispositivo entro 16 secondi.
3. Se l'associazione ha esito positivo, l'indicatore LED dell'interruttore relè di alimentazione lampeggerà 5 volte per confermare. Ora è possibile utilizzare il controller per regolare il livello di uscita di potenza dell'interruttore relè.
4. Se l'associazione non ha successo, ripetere il processo di associazione.

### ***Rimozione del dispositivo dalla rete ZigBee (Ripristino alle impostazioni di fabbrica)***

Per rimuovere l'Interruttore di Potenza dalla rete ZigBee corrente, l'Interruttore di Potenza deve essere riportato alle Impostazioni di Fabbrica per completare la rimozione del dispositivo. La funzione di Ripristino ai Parametri di Fabbrica cancellerà le impostazioni e le informazioni memorizzate sull'Interruttore di Potenza e lo inviterà a cercare una nuova rete ZigBee.

**Prima di rimuovere il dispositivo, assicurarsi che l'Interruttore di Potenza si trovi entro il raggio di segnale della rete ZigBee corrente**

1. Premere e tenere premuto il pulsante funzione per 10 secondi, quindi rilasciare il pulsante per resettare l'Interruttore di Potenza.
2. Al reset, l'Interruttore di Potenza cancellerà le impostazioni della rete ZigBee corrente e invierà un segnale al coordinatore ZigBee per rimuoversi dalla rete ZigBee corrente. Successivamente cercherà attivamente nuovamente una rete ZigBee disponibile e si unirà automaticamente alla rete.

### ***Capacità del dispositivo router ZigBee (solo PRS5-ZBSR/PRM5-ZBSR)***

I modelli di Interruttore di Potenza con funzione Router permettono ad altri dispositivi ZigBee di unirsi alla Rete ZigBee tramite il Router. Il Router dell'Interruttore di Potenza ha una capacità massima di 40 dispositivi, inclusi 10 router; il Meter Router dell'Interruttore di Potenza ha una capacità massima di 10 dispositivi inclusi 5 router.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fr6bkkwr8JnlaenMcQ0Q1%2Fimage.png?alt=media&#x26;token=6be104eb-2143-44e0-84cf-89530060c842" alt=""><figcaption></figcaption></figure>

### ***Aggiornamento Firmware OTA (solo per versione OTA)***

L'interruttore relè di alimentazione supporta la funzione di aggiornamento del firmware OTA tramite la rete ZigBee, che può essere avviata dal coordinatore della rete ZigBee. Seguire i passaggi seguenti per eseguire l'aggiornamento del firmware OTA.

**Passo 1.** Devi accedere al tuo Coordinatore ZigBee per eseguire l'aggiornamento del firmware over-the-air. **Passo 2.** Nella pagina di configurazione, selezionare il dispositivo che si desidera aggiornare e selezionare il nuovo

Firmware ZigBee fornito. Fare riferimento al manuale utente del coordinatore ZigBee per i dettagli.

**Passo 3.**&#x50;remere “OK” per avviare il processo di aggiornamento, e il LED continuerà a lampeggiare. Durante il processo OTA,

si prega di non eseguire altre azioni né spegnere il pannello.

**Passo 4.**&#x4C;a durata di un aggiornamento sarà di circa 20-30 minuti. Si noti che la durata può variare in base alla dimensione del file o alla distanza tra l'accessorio e il coordinatore.

**Passo 5.**&#x41;ttendere il completamento dell'aggiornamento del firmware. Quando il progresso raggiunge il 100%, il dispositivo si riavvierà automaticamente. È inoltre possibile aggiornare nuovamente la pagina web per assicurarsi che il firmware del dispositivo sia stato aggiornato correttamente con la versione più recente visualizzata.

**Attenzione**

{% hint style="info" %}

* Tutti i lavori sul dispositivo, inclusi installazione e manutenzione, devono essere eseguiti da un elettricista qualificato e autorizzato.
* Prima dell’installazione o di qualsiasi lavoro di manutenzione, assicurarsi che l’alimentazione sia stata scollegata.
* Non collegare il dispositivo a carichi che superino la corrente di carico supportata.
  {% endhint %}

## **Installazione**

### ***Cablaggio con Connettore di Giunzione***

* L'interruttore relè di potenza è fornito con cavi incorporati per il collegamento all'alimentazione AC, all'apparecchio e all'interruttore esterno. Vengono forniti cinque connettori di giunzione Wago 221 per il collegamento.
* I connettori 2 fili/3 fili accettano fili rigidi e calamitati da 0,2 a 4 mm² (24–12 AWG).
* Prima del cablaggio, assicurarsi che l’alimentazione sia spenta. Per collegare i fili:
  1. Sollevare la leva e inserire il filo marrone. **(Immagine 1, 2)**

![Immagine 1                                                                                                                                 Immagine 2](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F7BfcM5dAtlplflkHonZG%2F1.png?alt=media)

2. Ribassare la leva. L’involucro trasparente consente di verificare se il filo è collegato correttamente. Assicurarsi che il filo sia tenuto saldamente e non si stacchi. **(Immagine 3, 4)**

![Immagine 3                                                                                                                                        Immagine 4](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyavPZTSXWoxS8lZ0JpXo%2F2.png?alt=media)

3. Allo stesso modo dei passaggi 1 e 2, inserire in un altro polo il filo per il collegamento all'ingresso della linea di alimentazione AC. (Immagine 5)

![Immagine 5](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FywDijPWJo5Jf7MADHOFH%2F3.jpeg?alt=media)

4. Ripetere i passaggi 1, 2 e 3 per collegare gli altri fili con i connettori.

   Si noti che il filo blu deve essere collegato a un connettore a 3 fili e poi collegato all'Ingresso alimentazione neutra AC e all'Uscita carico alimentazione neutra AC. **(Immagine 6)**

![Immagine 6](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGMo6mEADue5kqrA8W7qu%2F4.png?alt=media)

## **Funzionamento**

### ***Diagramma di Connessione dei Cavi***

Fare riferimento al diagramma per collegare l'illuminazione domestica all'Interruttore Relè di Potenza.

![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FMnPbEOZm6bc45IcCcbEj%2F5.jpeg?alt=media)

### ***Installazione***

* Collegare l'Interruttore Relè di Potenza al cavo di alimentazione.
* Collegare l'interruttore relè di potenza all'illuminazione domestica. L'illuminazione deve essere in stato ON.
* È possibile collegare un interruttore esterno all'interruttore relè di alimentazione secondo lo schema per accendere/spegnere l'interruttore relè di alimentazione
* ***NOTA IMPORTANTE*****:** L'Interruttore Relè di Potenza non dispone di una batteria di riserva e si spegnerà quando l'alimentazione AC fallisce. **NON** utilizzare l'interruttore relè di alimentazione come router per i tuoi sensori di sicurezza o dispositivi di controllo dell'allarme come contatti porta, sensori PIR… ecc., altrimenti i sensori perderanno la connessione alla rete ZigBee se l'interruttore relè di alimentazione viene scollegato dall'alimentazione AC. Pianificare le posizioni di installazione di questi sensori di sicurezza senza utilizzare l'interruttore relè di alimentazione e utilizzare solo un router con batteria di backup per essi. La funzione router dell'interruttore di alimentazione dovrebbe **SOLO** essere utilizzata per fornire estensione della portata del segnale per altri Interruttori/Dimmer.

### ***Dopo che il Power Switch è stato appreso correttamente nel Pannello di Controllo, il Pannello di Controllo può accendere/spegnere da remoto il Power Switch per controllare l'apparecchio. Consultare il manuale del Pannello di Controllo per i dettagli.***

* Dopo che l'interruttore relè di alimentazione si è unito correttamente a una rete ZigBee, il coordinatore può accendere/spegnere da remoto l'apparecchio.
* È inoltre possibile premere il pulsante sull'Interruttore Relè di Potenza per commutare on/off la luce.
* È possibile accendere/spegnere l'Interruttore Relè di Potenza con un interruttore esterno.
* Se hai associato un controller con l'Interruttore Relè di Potenza, puoi anche utilizzare il controller per accendere/spegnere l'Interruttore Relè di Potenza.
* Se l'alimentazione AC viene scollegata dall'Interruttore Relè di Potenza, il suo precedente stato on/off verrà ripristinato entro 1 minuto dopo la riconnessione dell'alimentazione AC all'Interruttore Relè di Potenza.

### ***Monitoraggio del consumo energetico (solo PRM5-ZBS/PRM5-ZBSR)***

* L'interruttore relè di alimentazione trasmetterà un segnale con i suoi dati di consumo energetico ogni due minuti al coordinatore della rete ZigBee.
* Ogni volta che l'erogazione di energia dell'Interruttore di Potenza cambia di +/- 2W, trasmetterà automaticamente un segnale con i dati di consumo energetico al coordinatore della rete ZigBee per l'aggiornamento.
* L'Interruttore di Potenza trasmette un segnale con i dati di potenza al coordinatore ogni volta che l'uso accumulato di energia aumenta di 0,1 kW/ora.
* Il contatore ha una precisione del +/- 5%.
* Per cancellare i dati di consumo energetico accumulati dell'Interruttore di Potenza, seguire i passaggi sottostanti:
  1. Scollegare l'interruttore relè di alimentazione dalla presa di corrente.
  2. Premere e tenere premuto il pulsante funzione e ricollegare l'alimentazione tenendo premuto il pulsante.
  3. Continuare a tenere premuto il pulsante e rilasciare dopo 3 secondi. I dati di consumo energetico accumulati verranno cancellati.

### ***Per 110V: il carico operativo massimo è 1760W e 16A.***

* Per 110V: il carico massimo operativo è 1100W e 10A.
* Per 230V: il carico massimo operativo è 2300W e 10A.
* Se l'Interruttore Relè di Potenza si surriscalda, interromperà automaticamente l'alimentazione come misura di sicurezza. L'utente deve scollegare e ricollegare l'alimentazione AC all'Interruttore Relè di Potenza dopo l'interruzione per riprendere il funzionamento normale.

## **Appendice (Solo per sviluppatori)**

### ***ID cluster dell'interruttore relè di alimentazione con contatore***

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6xzWw3uGL340oDFm8D1I%2Fimage.png?alt=media&#x26;token=978d082e-0fb7-4c43-90c4-1e4e0e232c65" alt=""><figcaption></figcaption></figure>

#### ***Attributo delle informazioni del cluster base***

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5WA14c1uOHEyZXw9RFmH%2Fimage.png?alt=media&#x26;token=8fc7fd9a-5a93-4ca1-a2e6-651749f8d499" alt=""><figcaption></figcaption></figure>

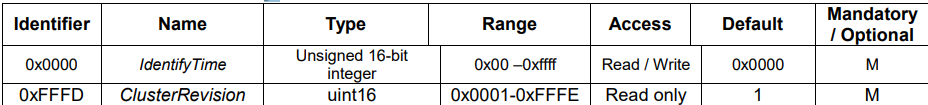

#### Attributo delle informazioni del cluster di identificazione

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Feistk072cb74QwWAicMb%2Fimage.png?alt=media&#x26;token=a7ee8197-9054-49bb-9bdf-f54d790ac87c" alt=""><figcaption></figcaption></figure>

#### Attributi delle informazioni del cluster Gruppi

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYsIJUb38Oqlve21Yi7Hn%2Fimage.png?alt=media&#x26;token=fb0ffcd9-273e-4032-a9b2-14d341c5f514" alt=""><figcaption></figcaption></figure>

#### Informazioni sugli attributi del cluster Scenes

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F06pXiiTMYIZFqReeu3M6%2Fimage.png?alt=media&#x26;token=bed3a77b-00a8-4c9c-baa1-fefacdfa59af" alt=""><figcaption></figcaption></figure>

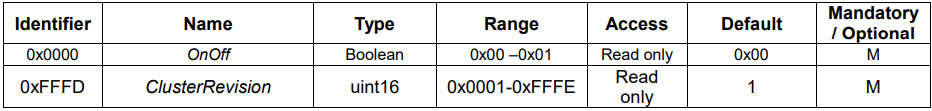

#### ***Attributo delle informazioni del cluster On/Off***

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0ZLAMjL9tOg1B108YwNY%2Fimage.png?alt=media&#x26;token=c4980dc0-0fc1-4338-9b5d-30e5e94b4eae" alt=""><figcaption></figcaption></figure>

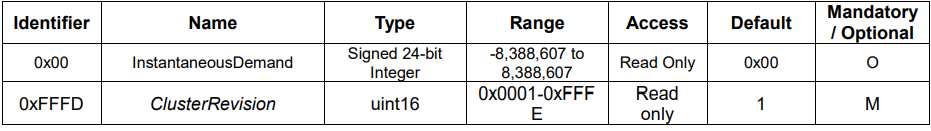

#### ***Attributi del cluster di misurazione Informazioni (Set di attributi di informazioni di lettura)***

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEqWt2rWNBxSqEwXc3pd3%2Fimage.png?alt=media&#x26;token=810b6c7b-7477-4fad-ab8e-d48a7b3d0f90" alt=""><figcaption></figcaption></figure>

#### ***Attributi del cluster di misurazione Informazioni (Set di attributi di formattazione)***

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fdknfcihzni1pwsbrPOie%2Fimage.png?alt=media&#x26;token=87104826-abaa-40dc-aea7-6a35c7d746cb" alt=""><figcaption></figcaption></figure>

***Attributi del cluster di misurazione Informazioni (Set di attributi storici)***

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FxHD89fLLayI8ZitwP84e%2Fimage.png?alt=media&#x26;token=23076844-74dc-4d2e-a57b-dcc83a6a0d78" alt=""><figcaption></figcaption></figure>
