## **Contatto porta per prevenzione vagabondaggio**

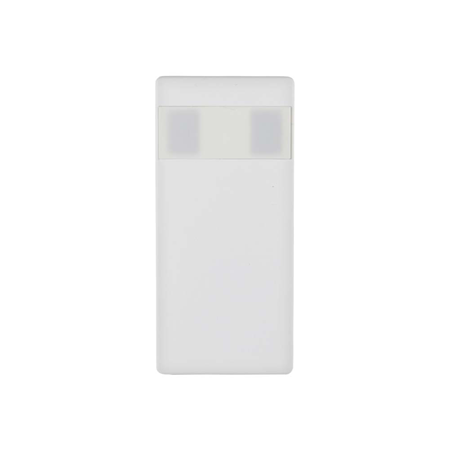

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2Hso0NzGx2hQLIDDoehS%2Fimage.png?alt=media&#x26;token=2a48a302-a07b-48cc-abcf-351ec3e78ea3" alt=""><figcaption></figcaption></figure>

WADC-1 è un contatto porta che combina sensori PIR per monitorare l’apertura della porta e rilevare i movimenti intorno ad essa. Progettato appositamente per chi soffre di demenza e tende a vagare, WADC-1 trasmetterà segnali al pannello di controllo per avvisare il caregiver quando l’utente apre la porta, spostandosi dall’interno della stanza verso l’esterno.

WADC-1 ha due livelli di sensibilità regolabili che offrono ulteriore comodità d’uso. <mark style="color:predefinito;background-color:yellow;">Quando è montato ad un’altezza di 2,1\~2,3 metri da terra, ciascun sensore PIR ha un campo di copertura di 3 x 1 metri al livello del suolo.</mark>

## **Identificazione delle Parti**

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Ff68sIdGI0yXxqSdtbmQT%2Fimage.png?alt=media&#x26;token=e5b6fd65-e159-4729-a609-027bf04a4fae" alt=""><figcaption></figcaption></figure>

**1. Indicatore LED (Rosso)**

L’indicatore LED viene utilizzato per indicare lo stato del sensore Zona PIR 2 (area di apertura della porta) e del contatto porta.

**2. Indicatore LED (Verde)**

L’indicatore LED viene utilizzato per indicare lo stato del sensore Zona PIR 1 e del contatto porta.

**3. Pulsante Test**

Premere il pulsante Test per trasmettere il codice di apprendimento o entrare in modalità test per 3 minuti.

**4. Ponticello Abilita/Disabilita Supervisione (JP2) (Attualmente Riservato)**

**Ponticello On**

<div align="left"><figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FVvAWtjI0Mn3fycblNnXF%2Fimage.png?alt=media&#x26;token=565e8ec1-7028-4f22-8514-db360bfe828c" alt=""><figcaption></figcaption></figure></div>

Il collegamento del ponticello è inserito collegando i due pin

**Ponticello Off**

<div align="left"><figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fqk1OFDDvgFCYGZwnGZLd%2Fimage.png?alt=media&#x26;token=7e7ef47c-d443-4299-8a0a-07d6de782d04" alt=""><figcaption></figcaption></figure></div>

Il collegamento del ponticello è rimosso o **“parcheggiato”** su un pin.

* Quando il ponticello è impostato su ON, la Supervisione è disabilitata.
* Quando il ponticello è impostato su OFF, la Supervisione è abilitata. **(Impostazione di fabbrica)**

**Il ponticello JP2 attualmente non è supportato. La supervisione è sempre abilitata** .

**5. Ponticello Incremento Sensibilità (JP3)**

**Ponticello On**

<div align="left"><figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F9YgAlqrbkvcbpSttEtSo%2Fimage.png?alt=media&#x26;token=95871838-2a4e-4a27-8646-daec097e4b24" alt=""><figcaption></figcaption></figure></div>

Il collegamento del ponticello è inserito collegando i due pin

**Ponticello Off**

<div align="left"><figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FoQWoY1EK0ZcDhCWHUwzD%2Fimage.png?alt=media&#x26;token=75ba50b2-6a01-4158-acdb-62e1edba1ef5" alt=""><figcaption></figcaption></figure></div>

Il collegamento del ponticello è rimosso o **“parcheggiato”** su un pin.

* Se il ponticello è OFF, la sensibilità di rilevamento dei PIR è a livello normale. **(Impostazione di fabbrica)**
* Se il ponticello è ON, la sensibilità di rilevamento dei PIR è impostata su alta.

**6.**<mark style="color:predefinito;background-color:blue;">**Ponticello per impostazione Sensore Singolo/Multiplo (JP4)**</mark>

**Ponticello On**

<div align="left"><figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FqrMOmpJI9aR8pfMGj7y8%2Fimage.png?alt=media&#x26;token=07fb5d23-8a19-4e82-8cff-01b7a7f5e88f" alt=""><figcaption></figcaption></figure></div>

Il collegamento del ponticello è inserito, collegando i due pin.

**Ponticello Off**

<div align="left"><figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FmvftKnoyUUNl9KXKtsBY%2Fimage.png?alt=media&#x26;token=5cd94e19-5d57-4aee-8bcc-135fd350e430" alt=""><figcaption></figcaption></figure></div>

Il collegamento del ponticello è rimosso o “**parcheggiato**” su un pin.

* <mark style="color:predefinito;background-color:blue;">Ponticello OFF, Riservato.</mark>
* <mark style="color:predefinito;background-color:blue;">Il ponticello è impostato su ON, WADC-1 viene riconosciuto come 1 sensore (WADC).</mark> <mark style="color:predefinito;background-color:blue;"></mark><mark style="color:predefinito;background-color:blue;">**(Impostazione di fabbrica)**</mark>

**7. Ponticello Direzione di Apertura Porta (JP5)**

<div align="left"><figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FE5f5Xq80umSTqNs0Plr6%2Fimage.png?alt=media&#x26;token=6e84917a-3844-4434-977b-c26992fc00e4" alt=""><figcaption></figcaption></figure></div>

**Ponticello On**

Il collegamento del ponticello è inserito, collegando i due pin.

**Ponticello Off**

<div align="left"><figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FgUrSAE1TIj2wt5WC06Yp%2Fimage.png?alt=media&#x26;token=aebf8aee-8ac9-436a-927f-961f95fc9b84" alt=""><figcaption></figcaption></figure></div>

Il collegamento del ponticello è rimosso o “**parcheggiato**” su un pin.

Assicurarsi che JP5 sia impostato su ON affinché l’impostazione abbia effetto.

* Impostare il ponticello su OFF se la porta su cui è installato il magnete è progettata per aprirsi verso l’esterno. (**Impostazione di fabbrica**)
* Impostare il ponticello su ON se la porta su cui è installato il magnete è progettata per aprirsi verso l’interno.

8. **Vano batteria**
9. **Interruttore Tamper**

Quando WADC-1 è montato, l’interruttore tamper verrà attivato quando il coperchio viene aperto o quando il dispositivo viene rimosso dalla superficie di montaggio.

8. **Magnete**

## ***Funzione Supervisione***

* Il sensore Zona PIR 1, il sensore Zona PIR 2 e il Contatto Porta trasmetteranno separatamente il loro segnale di supervisione al Pannello di Controllo ogni 30-50 minuti.
* Se il Pannello di Controllo non riceve i segnali di supervisione trasmessi da un determinato dispositivo per un tempo preimpostato, verrà generato un messaggio di guasto “Fuori servizio”.

## ***Funzione Incremento Sensibilità (JP3)***

È possibile utilizzare la funzione di incremento sensibilità per aumentare la sensibilità di rilevamento dei sensori PIR. Per aumentare la sensibilità di rilevamento, collegare il Ponticello (JP3) impostandolo sulla **ACCESO** posizione. Per mantenere la sensibilità di rilevamento normale, scollegare il Ponticello (JP3) impostandolo sulla **OFF** posizione (Impostazione di fabbrica).

## ***Funzione Impostazione Sensore Singolo/Multiplo (JP4)\*\*\*\*&#x20;**<mark style="color:predefinito;background-color:blue;">**(JP4 Riservato)**</mark>*

È possibile usare il Ponticello (JP4) per decidere se riconoscere il dispositivo come un singolo sensore o come sensori multipli dopo che il dispositivo è stato registrato nel Pannello di Controllo. Se il Ponticello (JP4) è impostato su ON, WADC-1 sarà riconosciuto come 1 sensore. Ogni volta che viene rilevato un movimento, il LED lampeggerà. Se il Ponticello è impostato su OFF, WADC-1 sarà riconosciuto come 3 sensori separati (Sensore Zona PIR 1, Sensore Zona PIR 2 e il Contatto Porta).&#x20;

{% hint style="warning" %}
Nota:

Ogni volta prima di cambiare l’impostazione di JP4, assicurarsi di rimuovere prima la batteria. Premere il Pulsante Test più volte, cambiare all’impostazione desiderata del ponticello e reinserire la batteria. Le modifiche saranno effettive dopo che il dispositivo riceverà alimentazione dalla batteria.
{% endhint %}

## ***Rilevamento Direzione di Apertura Porta (JP5)***

È possibile utilizzare il ponticello per impostare la direzione di apertura della porta. Perché l’impostazione sia efficace, assicurarsi di impostare prima JP4 su ON. Se la porta su cui è installato il magnete è progettata per aprirsi verso l’esterno, impostare il Ponticello (JP5) su OFF.

Se la porta è progettata per aprirsi verso l’interno, impostare il Ponticello (JP5) su ON.

## ***Modalità Test***

* In Modalità Normale, premendo il Pulsante Test verrà trasmesso un segnale di prova al Pannello di Controllo per il test della portata radio, e WADC-1 entrerà in Modalità Test per 3 minuti. Uscirà automaticamente dalla Modalità Test dopo 3 minuti e tornerà alla modalità normale.
* In modalità Test, l’indicatore LED Verde o Rosso lampeggerà ogni volta che viene rilevato un movimento nella Zona PIR 1 o Zona PIR 2 (area di apertura della porta); sia il LED Blu che il LED Rosso lampeggeranno quando il contatto porta è attivato.
* È possibile verificare l’intervallo di rilevamento dei sensori Zona PIR 1 e Zona PIR 2 attivando i sensori.

## ***Indicatore LED***

In modalità di funzionamento normale, gli indicatori LED lampeggeranno nelle seguenti situazioni:

* Quando viene rilevato un movimento nella Zona PIR 1 o Zona PIR 2 (area di apertura della porta) in condizioni di guasto (batteria scarica, tamper aperto), o in modalità test, il LED Verde o il LED Rosso lampeggeranno.
* Quando il contatto porta è attivato in condizioni di guasto (batteria scarica, tamper aperto), o in modalità test, sia il LED Verde che il LED Rosso lampeggeranno.
* Quando il coperchio viene aperto e l’interruttore tamper viene attivato, sia il LED Verde che il LED Rosso lampeggeranno.
* Quando il Pulsante Test viene premuto in condizioni di guasto (batteria scarica, tamper aperto), sia il LED Verde che il LED Rosso lampeggeranno.
* Quando la batteria è esaurita, WADC-1 interromperà tutte le funzioni; sia il LED Verde che il LED Rosso lampeggeranno ogni 4 secondi.

## ***Batteria***

* WADC-1 utilizza una batteria al litio 3V CR123 come fonte di alimentazione:
* WADC-1 dispone della funzione di rilevazione batteria scarica. Se viene rilevata una bassa tensione della batteria, verrà inviato un segnale di batteria scarica al Pannello di Controllo insieme alle trasmissioni di segnale regolari affinché il Pannello di Controllo visualizzi lo stato di conseguenza.
* Quando si cambia la batteria, dopo aver rimosso la batteria vecchia, premere due volte l’Interruttore Tamper per scaricare completamente prima di inserire una nuova batteria.

## ***Iniziare***

* Tirare fuori l’isolatore della batteria per attivare la batteria.
* Mettere il Pannello di Controllo in modalità di apprendimento, fare riferimento al manuale del Pannello di Controllo per i dettagli.
* Premere il pulsante di test sul lato per inviare un codice di apprendimento al Pannello di Controllo.
* Quando JP4 è impostato su ON, WADC-1 sarà riconosciuto come **1 sensore** (WADC) e occuperà 1 zona nel Pannello di Controllo dopo essere stato registrato nel Pannello di Controllo.
* Quando JP4 è impostato su OFF, WADC-1 sarà riconosciuto come **3 sensori separati** (sensore Zona PIR 1, sensore Zona PIR 2 e il Contatto Porta) e occuperà **3 zone** nel Pannello di Controllo dopo essere stato registrato nel Pannello di Controllo.
* Fare riferimento al manuale del Pannello di Controllo per completare il processo di registrazione.

## ***Modalità Walk Test***

* Dopo che WADC-1 è stato registrato, mettere il Pannello di Controllo in modalità “**Modalità Walk Test**” , posizionare WADC-1 nel luogo desiderato e premere il pulsante Test per confermare se questa posizione è entro la portata del segnale del Pannello di Controllo, fare riferimento al manuale del Pannello di Controllo per completare il Walk Test.
* Quando si è sicuri che WADC-1 funziona nella posizione scelta, si può procedere al montaggio.

## ***Guida all'installazione***

* WADC-1 dovrebbe essere installato sul telaio della porta proprio sopra la porta, orientato verso il basso per monitorare i movimenti intorno alla porta.&#x20;
* Il magnete dovrebbe essere installato sulla porta dalla parte opposta rispetto alla posizione dell’interruttore magnetico interno del contatto porta.&#x20;
* WADC-1 ha 2 segni a costa su un lato (fare riferimento alla figura), che segnano la posizione dell’interruttore magnetico interno. Il magnete deve allinearsi con il lato con il segno a costa di WADC-1 come mostrato nella figura sottostante.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FoPfFJHr7ugqIjfrzRueJ%2Fimage.png?alt=media&#x26;token=d5054bc7-ad27-4d99-9fd9-9ce0a5079c4c" alt=""><figcaption></figcaption></figure>

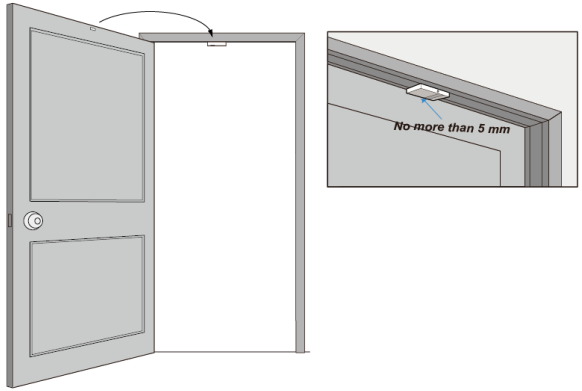

* <mark style="color:predefinito;background-color:green;">Se la porta su cui è installato il magnete è progettata per aprirsi verso l’esterno, impostare</mark> <mark style="color:predefinito;background-color:green;"></mark><mark style="color:predefinito;background-color:green;">**JP5 su OFF**</mark> <mark style="color:predefinito;background-color:green;"></mark><mark style="color:predefinito;background-color:green;">(</mark><mark style="color:predefinito;background-color:green;">**Assicurarsi che JP4 sia impostato su ON affinché l’impostazione abbia effetto**</mark><mark style="color:predefinito;background-color:green;">). La distanza tra WADC-1 e il magnete non dovrebbe essere superiore a 5</mark> <mark style="color:predefinito;background-color:green;">mm quando la porta è chiusa.</mark>

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fso31bWTcDP4b9u2hK0GW%2Fimage.png?alt=media&#x26;token=05dcc123-04ef-4c12-8165-eed9df15a1c9" alt=""><figcaption></figcaption></figure>

* <mark style="color:predefinito;background-color:green;">Se la porta su cui è installato il magnete è progettata per aprirsi verso l’interno, impostare JP5 su ON (assicurarsi che JP4 sia impostato su ON affinché l’impostazione abbia effetto). La distanza tra WADC-1 e il magnete non dovrebbe essere superiore a 5 mm quando la porta è chiusa.</mark>

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FS1PjLoCrKGXqDlR5IgLm%2Fimage.png?alt=media&#x26;token=288709ce-7179-4e8a-8f7c-a11634e884ae" alt=""><figcaption></figcaption></figure>

* Evitare di montare WADC-1 su superfici metalliche. Se si monta su una superficie metallica, assicurarsi di verificare se il Contatto Porta può essere attivato quando la porta viene aperta.

## Metodo di montaggio

* Ci sono due modi per montare il WADC-1: montaggio con adesivo autoadesivo o montaggio con viti.&#x20;

### Montaggio con adesivo autoadesivo

1. La superficie di montaggio deve essere pulita, asciutta e liscia. Pulire la superficie di montaggio con un sgrassante idoneo se necessario.
2. Rimuovere il liner da un lato del nastro biadesivo. Applicare il nastro adesivo sul retro del dispositivo e premere con fermezza per 30 secondi per garantire una buona adesione.
3. Rimuovere l’altro liner e premere saldamente il Contatto Porta nella posizione desiderata per 30 secondi.

{% hint style="warning" %}
Nota:

Non utilizzare l’installazione con nastro adesivo su una superficie con vernice scrostata o crepata, né su una superficie ruvida.

Si prega di non riapplicare il nastro adesivo 3M. Non può essere riutilizzato
{% endhint %}

### **Montaggio con viti**

La base ha due punti di rottura, dove la plastica è più sottile, per scopi di montaggio. (fare riferimento alla figura a destra)

Per montare il Contatto Porta:

1. Rimuovere il coperchio svitando la Vite di Fissaggio del Coperchio usando un cacciavite a croce.
2. Forare i punti di rottura sulla base.
3. Usando i fori come modello, praticare entrambi i fori.
4. Inserire i tasselli se si fissa su intonaco o mattone.
5. Avvitare la base nel tassello usando un cacciavite a croce.
6. Fissare il coperchio alla base e stringere la Vite di Fissaggio del Coperchio.

* Fissare il magnete sulla porta utilizzando il piccolo pezzo di nastro biadesivo. Il magnete deve allinearsi con il lato con il segno a costa del Contatto Porta. L’installazione è ora completa.

## ***Raccomandazioni per l’installazione***

* WADC-1 dovrebbe essere installato sulla parte del telaio della porta che si trova proprio sopra la porta, orientato verso il basso per monitorare i movimenti.
* Quando è montato ad un’altezza di 2,1\~2,3 metri e orientato verso il basso, i sensori PIR (Zona PIR 1 e Zona PIR 2) hanno ciascuno un campo di copertura di 3 x 1 metri al livello del suolo.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FuU20uJPFPWiFKnu5vtd1%2Fimage.png?alt=media&#x26;token=ce57a956-ba5e-4538-bbdd-946f9cb8b2b3" alt=""><figcaption></figcaption></figure>
