# VESTA-067

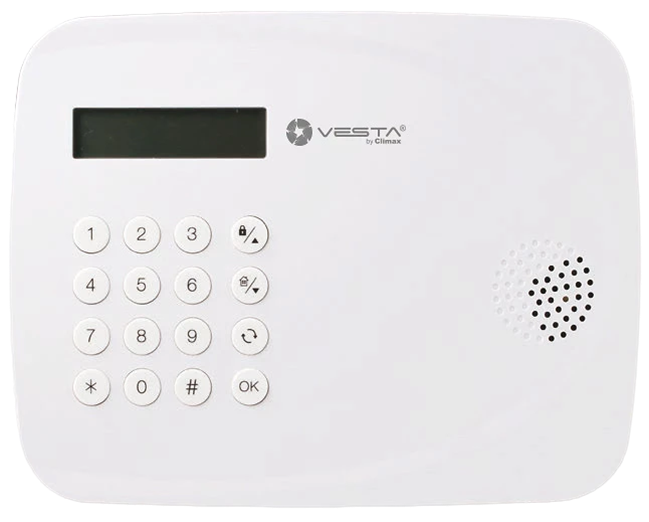

## Introduzione: Manuale per Pannelli Autonomi di tipo BOGP

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-83a554609f4a983cc7b5fbdc7712337df2a41e86%2Fimage%20(19).png?alt=media" alt="" width="325"><figcaption><p>VESTA-068N/VESTA-067</p></figcaption></figure>

Questo manuale è progettato per guidarti nella configurazione e nell'impostazione dei pannelli autonomi di tipo BOGP, alimentati a batterie o con batteria esterna. Il contenuto del manuale è organizzato come segue:

1. Collegamento della batteria esterna e della SIM
2. Registrazione del pannello come installatore e Master
3. Aggiungere e configurare i dispositivi
4. Configurazioni complete del sistema e invio alla CRA

## 1. Collegamento Batteria Esterna + SIM e Configurazione APN

{% hint style="info" %}
È fondamentale configurare l'APN affinché il pannello possa comunicare con il cloud SmartHomeSec. Inoltre, collegare la batteria esterna è essenziale per permettere al pannello di mantenere una comunicazione costante ed efficace con il cloud. Se il pannello dispone solo di batterie interne, non si connetterà al cloud a meno che l'XMPP non sia abilitato nelle impostazioni del pannello.
{% endhint %}

### 1.1 Collegamento SIM e Batteria Esterna

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-9acbc4ce188f97245d42d67e441f171ce79e1aa3%2Fimage%20(4)%20(1).png?alt=media" alt=""><figcaption><p>Inserire SIM e Batteria Esterna</p></figcaption></figure>

#### Batterie esterne consigliate:

{% hint style="success" %}
Il pannello con batteria esterna è connesso al cloud al 100%. Userà le batterie di BACKUP se la batteria esterna si esaurisce.

**Molto importante** queste batterie richiedono ventilazione quindi evitare qualsiasi area chiusa senza ventilazione.
{% endhint %}

{% tabs %}
{% tab title="Durata 8 mesi" %}
[VESTA-436](https://bydemes.com/en/products/intrusion/vesta-alarm/battery/VESTA-436)

<figure><img src="https://bydemes.com/ByDemesFiles/images/VESTA-436_B.jpg" alt="" width="375"><figcaption><p>Batteria Esterna 7,5V /400Ah/3000W</p></figcaption></figure>
{% endtab %}

{% tab title="Durata 14 mesi" %}
[VESTA-435](https://bydemes.com/en/products/intrusion/vesta-alarm/battery/VESTA-435)

<figure><img src="https://bydemes.com/ByDemesFiles/images/450px/VESTA-435.jpg" alt=""><figcaption><p>Batteria Esterna 12V/500Ah, 6000W</p></figcaption></figure>
{% endtab %}
{% endtabs %}

### 1.2 Configurazione APN

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-dc8c478dc7bcbbffc8127c32917f033bde7e88cf%2FMultimedia1.gif?alt=media" alt=""><figcaption><p>Configurazione APN sul pannello</p></figcaption></figure>

{% hint style="info" %}
Nota: Possiamo anche configurare l'APN con un comando SMS, che dobbiamo inviare al numero di telefono della SIM collegata al pannello:

PROG 7982 GAPN:<mark style="color:arancione;">internet</mark>,<mark style="color:viola;">user</mark>,<mark style="color:blu;">password</mark>

<mark style="color:arancione;">Parametro 1</mark>: APN GPRS

<mark style="color:viola;">Parametro 2</mark>: Nome utente GPRS

<mark style="color:blu;">Parametro 3</mark>: Password GPRS
{% endhint %}

{% hint style="warning" %}
Attenzione! Per i pannelli che NON hanno una batteria esterna, solo batterie interne, abilitare il cloud usando la tastiera e lo schermo LCD del pannello come segue prima di procedere:
{% endhint %}

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-ed2a9706ab0e1ee92fd2b22bfaeb08763cecd4a5%2Fimage%20(2)%20(1).png?alt=media" alt=""><figcaption><p>Abilitare il cloud quando si usa il pannello solo con batterie</p></figcaption></figure>

## 2. Registrazione del pannello come Installatore e Utente

### 2.1 Registrazione Installatore

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><strong>Passo 1:</strong> Accedi come installatore in <a href="https://github.com/AchrafBr1/vesta-knowledge-base/blob/main/guia-de-usuario-smarthomesec.md">SmartHomeSec</a> APP</td><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-05113b0d3328df3b166ab295fa6757e6ac242b74%2Fimage%20(9)%20(1).png?alt=media" alt="" data-size="original"></td><td></td></tr><tr><td><p><strong>Passo 2:</strong> Seleziona il pulsante +</p><p>(Aggiungi pannello)</p></td><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-fa8de8b9f61fbaeb03070c23f91346bb14f246bc%2Fimage%20(10)%20(1).png?alt=media" alt="" data-size="original"></td><td></td></tr><tr><td><strong>Passo 3:</strong> Inserire l'indirizzo MAC del pannello presente su un'etichetta</td><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-7382d20b1eed8959c5689860688539c850e4e52e%2Fimage%20(11)%20(1).png?alt=media" alt="" data-size="original"></td><td></td></tr></tbody></table>

Una volta che il pannello è registrato come installatore, è pronto ✨ per la configurazione.

{% hint style="danger" %}
Il pannello deve essere acceso e connesso a Internet. Abbiamo 15 minuti dopo l'accensione per registrare il pannello.
{% endhint %}

{% hint style="success" %}
Il MAC del pannello si trova sempre su un lato fisico del pannello. Nel campo NOME dovremmo inserire l'abbonato o qualsiasi identificatore del pannello.
{% endhint %}

### 2.2 Registrazione Account Utente

L'account utente viene utilizzato per controllare il sistema ed è destinato all'utente finale. Dall'APP SmartHomeSec, questo account consente armare, disarmare ed eseguire qualsiasi operazione. Esistono due tipi di account utente: Master e Slave.

Il primo account che registriamo è il Master. La differenza principale tra l'account Master e lo Slave è che il Master consente di creare nuovi utenti, mentre lo Slave non può creare nuovi account.

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><strong>Passo 1:</strong> Accedi al pannello come installatori, il codice predefinito è [7982]</td><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-f54c92555c65a3674a618b8357d25fab097a5a48%2FImagen%20de%20WhatsApp%202024-06-02%20a%20las%2015.19.19_5e1f9a7f.jpg?alt=media" alt="" data-size="original"></td><td></td></tr><tr><td><strong>Passo 2:</strong> Seleziona la sezione del menu principale del sistema<img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-cb348105e6110fe9c5b80a7a5282725a96e9f0f9%2Fimage%20(14)%20(1).png?alt=media" alt=""></td><td></td><td></td></tr><tr><td><strong>Passo 3:</strong> Seleziona elenco account</td><td></td><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-82a8946a8646a97397a045388512821bfb05f707%2Fimage%20(15)%20(1).png?alt=media" alt="" data-size="original"></td></tr><tr><td><strong>Passo 4:</strong> Seleziona aggiungi</td><td></td><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-0abd9646d7f4af8b35d780f1787933971e0a348c%2Fimage%20(17)%20(1).png?alt=media" alt="" data-size="original"></td></tr><tr><td><strong>Passo 5:</strong> Se è un nuovo utente: Seleziona crea un account</td><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-07dfedb38f6af5ae067a35bcf1d9ef5f604a82ea%2Fimage%20(18)%20(1).png?alt=media" alt="" data-size="original"></td><td></td></tr><tr><td><p><strong>Passo 6:</strong> Compila i dati dell'utente per l'accesso all'APP</p><p><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-7cd25be9e2c68ff7bf213db266628f6080906e9c%2Fimage%20(19)%20(1).png?alt=media" alt="" data-size="original"></p></td><td></td><td></td></tr></tbody></table>

{% hint style="success" %}
Registrazione utente completata! Per informazioni su come operare con l'APP utente, segui la guida utente SmartHomeSec.
{% endhint %}

## 3. Aggiungere e configurare i dispositivi

Per aggiungere e configurare i dispositivi RF VESTA, segui questi passaggi:

### 3.1 Aggiungere dispositivi

Passo 1: Accedi alla configurazione del pannello dall'APP installatore:

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-e453d09285cd283984eca047979d10f1e9d9d1a0%2Fimage%20(20).png?alt=media" alt="" width="192"><figcaption><p>Installatore -> Impostazioni</p></figcaption></figure>

Passo 2: Seleziona "Dispositivi" nel menu.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-afbc0b8f69e056cf262358c1af3161bad927a3c7%2Fimage%20(21).png?alt=media" alt="" width="190"><figcaption><p>Installatore -> Impostazioni -> Dispositivi</p></figcaption></figure>

Passo 3: Nel menu clicca "Aggiungi dispositivo".

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-57cf8661f10d9a1a81f5c73c9d4b8a9cb1155299%2Fimage%20(23).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-c8990cc0a12972174eb326678614733225eee9bc%2Fimage%20(24).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr></tbody></table>

Passo 4: Seleziona il tipo di dispositivo che vuoi aggiungere, es. Rilevatore di movimento. Premi e tieni premuto il pulsante di associazione sul dispositivo fino a quando il LED lampeggia (consulta il manuale del dispositivo per istruzioni specifiche).

Passo 5: Segui le istruzioni sullo schermo per completare il processo di associazione. Il pannello confermerà l'aggiunta avvenuta con successo del dispositivo.

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-01938536dfb1ce06ae3257986b40479b64be933d%2Fimage%20(27).png?alt=media" alt=""><figcaption><p>Pulsante learn dei dispositivi VESTA</p></figcaption></figure>

{% hint style="danger" %}
Importante! In caso di PIRCAMS e tastiere: la pressione deve essere di 3 o 4 secondi. Per gli altri dispositivi una pressione breve è sufficiente per aggiungerli.
{% endhint %}

Una volta aggiunti, i dispositivi RF saranno pronti all'uso e possono essere gestiti dalla stessa sezione, ecco un esempio di configurazione degli attributi del sensore:

### 3.2 Configurazione delle zone

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-8c1c760a18cf5bb8cc3675c7ed70712c3f30b6d9%2Fimage%20(28).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-32f411d6edc0c08a3afb4e76668e540401e94138%2Fimage%20(30).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-6841f2701a2d2477ebd835c40abb3d0fe33d29d1%2Fimage%20(31).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr></tbody></table>

{% hint style="info" %}
Per configurare correttamente le zone, è importante conoscere gli attributi disponibili e il loro impatto sul comportamento del sistema di allarme.

Per esempio: Interno è una zona istantanea ed Entrata è una zona con ritardo; possiamo assegnare questi attributi nella sezione Risposta all'armamento che significa "Quando il sistema è armato."
{% endhint %}

## 4. Configurazione del pannello e segnalazione alla ARC (Centrale Ricezione Allarmi)

### 4.1 Configurazione della sicurezza

Questa sezione spiega come regolare la **durata della sirena** durante un allarme e impostare i **ritardi di ingresso e uscita**. Per facilità di identificazione e regolazione, le opzioni critiche sono evidenziate in \*\*colore \*\*<mark style="color:rosso;">**rosso**</mark>.

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-20490cd089c7e1a114551573484dfd0cbd4cb3c2%2Fimage%20(1).png?alt=media" alt="" data-size="original"></td><td>Impostazioni -> Pannello</td><td></td></tr><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-a2b140673ee18dae59e1922197d47831b7b000ac%2Fimage%20(3).png?alt=media" alt="" data-size="original"></td><td>Impostazioni -> Pannello -> Sicurezza</td><td></td></tr><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-328d6e12eaf1e59629cd5911c61686d58febb3ad%2Fimage%20(4).png?alt=media" alt="" data-size="original"></td><td><ol><li>La <strong>durata della sirena</strong> in caso di allarme</li><li>Abilitando questa opzione si ritarda la segnalazione dell'allarme di 30 secondi. (<strong>Si raccomanda di lasciare DISATTIVATO</strong>)</li><li>Regolare i <strong>ritardi di ingresso e uscita</strong></li></ol></td><td></td></tr></tbody></table>

### 4.2 Configurazione del pannello

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-20490cd089c7e1a114551573484dfd0cbd4cb3c2%2Fimage%20(1).png?alt=media" alt="" data-size="original"></td><td>Impostazioni -> Pannello</td><td></td></tr><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-83b61ae3104d6677a6a4b97d4a2810229068b9f7%2Fimage%20(10).png?alt=media" alt="" data-size="original"></td><td>Impostazioni -> Pannello -> Pannello</td><td></td></tr><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-4ad55e7e5cb63c9f3dc2dafa4646e12be50ef899%2Fimage%20(7).png?alt=media" alt="" data-size="original"></td><td>NOTE ALLEGATO 1</td><td></td></tr></tbody></table>

*ALLEGATO 1*

{% hint style="info" %}

1. Il **Polling con il Centro Ricezione Allarmi** (Molto importante configurare in base all'orario fornito dalla CRA).
2. Connetti Allarme: Quando il pannello è alimentato solo a batteria (<mark style="color:rosso;">**SENZA BATTERIA ESTERNA**</mark>) questa opzione ci permette di accedere al pannello tramite **CLOUD durante l'ALLARME**.
3. **MODALITÀ RISPARMIO ATTIVATA:**

   1. **Il pannello, quando funziona solo con BATTERIE, sarà OFFLINE, con connessione solo in caso di allarme** \2. **a. MODALITÀ RISPARMIO&#x20;**<mark style="color:rosso;">**DISABILITATA**</mark>**: Il pannello rimarrà in CLOUD al 100% con le batterie \[Attenzione! Le batterie dureranno 14 giorni]**.

   b. **MODALITÀ SALVA&#x20;**<mark style="color:verde;">**ACCESO**</mark>**: Il pannello rimarrà OFFLINE e riporterà tutti gli eventi sia all'APP che alla CRA \[Le batterie dureranno circa 7 mesi]**.
   {% endhint %}

### 4.3 Configurare i codici utente

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-e453d09285cd283984eca047979d10f1e9d9d1a0%2Fimage%20(20).png?alt=media" alt="Instalador -> Ajustes" data-size="original"></td><td>Installatore -> Impostazioni</td><td></td></tr><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-321d58c9b41adcb608ec919ccd068e6154a484ea%2Fimage%20(8).png?alt=media" alt="" data-size="original"></td><td>Impostazioni -> PIN utente</td><td></td></tr><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-9e0e486da7c3c4342426712016c53740c66d55be%2Fimage%20(9).png?alt=media" alt="" data-size="original"></td><td>Aggiungere il Nome e il codice per ogni utente, questo codice permetterà all'utente di cambiare modalità dall'APP o consultare le tastiere <a href="https://github.com/AchrafBr1/vesta-knowledge-base/blob/main/guia-de-usuario-smarthomesec.md">Manuale utente</a> per maggiori informazioni</td><td></td></tr></tbody></table>

### 4.4 Aggiornamento del pannello

È cruciale mantenere il pannello di controllo aggiornato per garantire prestazioni e sicurezza ottimali del sistema. Gli aggiornamenti possono contenere miglioramenti essenziali, correzioni di bug e patch di sicurezza che proteggono dalle vulnerabilità conosciute.

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-20490cd089c7e1a114551573484dfd0cbd4cb3c2%2Fimage%20(1).png?alt=media" alt="" data-size="original"></td><td>Impostazioni -> Pannello</td><td></td></tr><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-2acbdadec0e86701ca3533bb235de1cf695f66c2%2Fimage%20(11).png?alt=media" alt="" data-size="original"></td><td>Pannello -> Aggiornamento FW</td><td></td></tr><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-9e542d50140e64df5cff2a12b9cc90ea614efb77%2Fimage%20(12).png?alt=media" alt="" data-size="original"></td><td>Selezionare dall'elenco il firmware con versione più alta (numero più alto e lettera più alta)</td><td></td></tr></tbody></table>

{% hint style="info" %}
NOTA: Il pannello con connessione 2G o con scarsa copertura può impiegare 8 minuti per aggiornarsi.

Se il pannello comunica via 4G/LTE con buona copertura l'aggiornamento può richiedere 3-5 minuti
{% endhint %}

{% hint style="danger" %}
Una volta che il pannello è in modalità di aggiornamento <mark style="color:rosso;">**NON spegnere**</mark> o scollegare in nessun caso. Il pannello si riavvierà automaticamente.

SPEGNERE IL PANNELLO DURANTE UN AGGIORNAMENTO POTREBBE RENDERLO COMPLETAMENTE INOPERATIVO.
{% endhint %}

### 4.5 Configurazione della segnalazione alla ARC (Centrale Ricezione Allarmi)

***Segnalazione Eventi***

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-e5450338db75d91c7eb3aca9ddadc9b78bb5f5ed%2Fimage%20(13).png?alt=media" alt="" data-size="original"></td><td>Impostazioni -> Report</td><td></td></tr><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-59cd59ff8a6a7ea0226d64c417c6619aa73511d4%2Fimage%20(14).png?alt=media" alt="" data-size="original"></td><td>Nella sezione report abbiamo la configurazione dei report per eventi e file catturati per le foto delle PIRCAM</td><td></td></tr><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-252a629c59207dd422614f4dd48a94f963a68ca4%2Fimage%20(15).png?alt=media" alt="" data-size="original"></td><td>In questa sezione configuriamo l'URL di report della nostra CRA, e molto importante il <strong>GRUPPO 2</strong> o superiore poiché il gruppo 1 è impiegato per l'APP. ALLEGATO 2 per esempi</td><td></td></tr></tbody></table>

*APPENDICE 2*

{% hint style="success" %}
Esempi di **EVENTI** segnalazione in diversi protocolli:

:fire: **MANITOU (più usato in Spagna): ip\://**<mark style="color:blu;">**ACCT**</mark>**@**<mark style="color:arancione;">**IP**</mark>**:**<mark style="color:viola;">**PORTA**</mark>**/MAN**

SIA: **ip\://**<mark style="color:blu;">**ACCT**</mark>@<mark style="color:arancione;">**IP**</mark>**:**<mark style="color:viola;">**PORTA**</mark>/SIA2\*\*

CID: **ip\://**<mark style="color:blu;">**ACCT**</mark>@<mark style="color:arancione;">**IP**</mark>**:**<mark style="color:viola;">**PORTA**</mark>/CID\*\*.
{% endhint %}

***Segnalazione foto***.

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-e5450338db75d91c7eb3aca9ddadc9b78bb5f5ed%2Fimage%20(13).png?alt=media" alt="" data-size="original"></td><td>Impostazioni -> Report</td><td></td></tr><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-59cd59ff8a6a7ea0226d64c417c6619aa73511d4%2Fimage%20(14).png?alt=media" alt="" data-size="original"></td><td>Nella sezione report abbiamo la configurazione dei report per eventi e file catturati per le foto delle PIRCAM</td><td></td></tr><tr><td><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-3f0b4a201b93da8cf6d741d5ffd76ff34d795e71%2Fimage%20(16).png?alt=media" alt="" data-size="original"></td><td>In questa sezione configuriamo l'URL di report della nostra CRA per l'invio delle foto. ALLEGATO 3 per esempi</td><td></td></tr></tbody></table>

{% hint style="success" %}
Esempi di **FOTO** segnalazione in diversi protocolli:

:fire: **MANITOU**: <mark style="color:blu;">**ACCT**</mark>**@**<mark style="color:arancione;">**IP**</mark>**:**<mark style="color:viola;">**PORTO**</mark>
{% endhint %}

## Segnalazione foto per il software SENTINEL

{% hint style="info" %}
Passo 1: Programmare le informazioni SMTP in Impostazioni -> Segnala&#x20;
{% endhint %}

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0JtB6fgHdVz5MEjKxPNX%2Fimage.png?alt=media&#x26;token=dcf9acab-06f5-4984-82c0-1ba815a082fa" alt=""><figcaption><p>Esempio</p></figcaption></figure>

{% hint style="info" %}
Passo 2: Programmare l'email fornita dalla centrale di monitoraggio in "File catturati"
{% endhint %}

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGahEIJIcTLaNoStvcHCl%2Fimage.png?alt=media&#x26;token=be532946-32c7-41dc-9760-dfccf140f84b" alt=""><figcaption></figcaption></figure>

{% hint style="warning" %}
**IMPORTANTE:** Se utilizzi telecamere IP integrate con VESTA, devi abbassare la risoluzione della telecamera a 2MP o inferiore per un corretto funzionamento.
{% endhint %}
