# VESTA-005N

**SRV-23B**

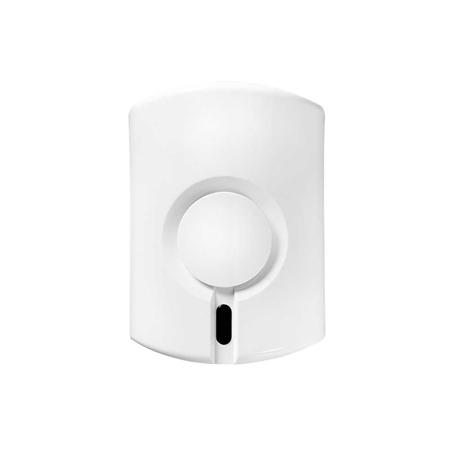

## **Sirena interna alimentata a corrente alternata**

<figure><img src="https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQhf5VngGydehN6M7Vc9I%2Fimage.png?alt=media&#x26;token=ff464d04-cedf-4834-9504-df2c07623880" alt=""><figcaption></figcaption></figure>

## **Introduzione**

SRV-23B è una sirena interna e campanello alimentata a corrente alternata con batteria di riserva. Con altoparlante integrato, SRV-23B è in grado di emettere suoni di campanello, segnali di ingresso/uscita, attivare un allarme per attirare l'attenzione e riprodurre messaggi vocali per notificare agli utenti lo stato attuale del sistema.

**Identificazione delle parti**

![](https://827182699-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6WkxBH46AmESk4Q3v9k2%2F0.jpeg?alt=media)

1. **Pulsante di test/Indicatore LED**
   * Premere una volta per inviare un codice di test/apprendimento.
   * Il LED lampeggia una volta: il pulsante è stato premuto.
   * Il LED lampeggia continuamente: la sirena sta suonando.
   * Il LED rimane acceso: la sirena è in modalità di apprendimento.
2. **Cicalino**

**Funzionalità**

## ***Attivazione dell'allarme***

Quando viene attivato un allarme, la sirena interna suonerà continuamente e l'indicatore LED lampeggerà continuamente mentre la sirena è in allarme. Se il pannello di controllo del sistema di allarme ha programmato una durata dell'allarme, la sirena verrà attivata secondo la durata dell'allarme del pannello. Se il sistema di allarme non ha una durata dell'allarme programmata, la sirena sarà attivata per 15 minuti.

Se il sistema ha avuto allarmi in precedenza, quando il pannello di controllo disarma, la sirena riprodurrà il messaggio vocale:

*“Hai un allarme precedente.”*

## ***Indicazione audio***

La sirena interna emette diverse indicazioni audio e messaggi vocali in base ai diversi stati del sistema di sicurezza come elencato nella tabella sottostante.

È possibile modificare il volume della voce di indicazione tra Alto, Medio e Basso tramite il pannello di controllo. Il volume predefinito di fabbrica è impostato su Medio. Fare riferimento al proprio pannello di controllo per i dettagli.

| **Condizione**                          | **Indicazione audio**                                                |
| --------------------------------------- | -------------------------------------------------------------------- |
| Allarme                                 | Allarme continuo                                                     |
| Il pannello entra in modalità Armamento | Messaggio vocale: “*Armamento in assenza per Area 1/2.*”             |
| Il pannello entra in modalità Home      | Messaggio vocale: “*Armamento in casa per Area 1/2.*”                |
| Il pannello entra in modalità Disarmo   | Messaggio vocale: “*Disarmo per Area 1/2.*”                          |
| Memoria Allarme                         | Messaggio vocale: *“Hai un allarme precedente per Area 1/2.*”        |
| Protezione PIR esterna                  | Messaggio vocale: *“Il sensore esterno è stato attivato. Per favore* |
|                                         | *controlla l'Area 1/2.”*                                             |
| Campanello porta                        | Messaggio vocale: “*Ding-Dong*”                                      |
| Conteggio del tempo di ingresso         | “*Beep*” suono                                                       |
| Conteggio del tempo di uscita           | “*Beep*” suono                                                       |

## ***Alimentazione***

La sirena è alimentata dalla corrente alternata. Inserire la sirena in una presa di corrente per attivarla. La sirena entrerà in modalità di funzionamento normale. Per SRV-23B, è presente una batteria ricaricabile all'interno della sirena che funge da backup in caso di interruzione di corrente. Durante il funzionamento normale, la corrente alternata viene utilizzata per alimentare la sirena e contemporaneamente ricaricare la batteria.

## ***Rilevamento batteria scarica***

Dopo un'interruzione di corrente, la sirena trasmetterà un segnale di batteria scarica al pannello di controllo quando viene rilevata una bassa tensione della batteria. Per ripristinare la batteria, ricollegare l'alimentazione AC alla presa di corrente. Dopo 12 ore, la sirena trasmetterà una notifica di ripristino della batteria scarica al pannello di controllo.1

## ***Rilevamento guasto AC***

Ogni volta che la sirena viene rimossa dalla presa di corrente, la sirena invierà un segnale di guasto AC al pannello di controllo per informare gli utenti della situazione. La sirena passerà quindi alla sua batteria interna per l'alimentazione.

Quando la sirena viene ricollegata alla presa di corrente, invierà un segnale di ripristino dell'alimentazione AC al pannello di controllo.

## ***Supervisione***

La sirena trasmette un segnale di supervisione al pannello di controllo una volta ogni 30-50 minuti durante il funzionamento normale.

Se questo segnale non viene ricevuto entro la durata programmata, il pannello di controllo indicherà sul suo schermo che la particolare sirena sta riscontrando un problema di malfunzionamento.

## **Iniziare**

1. Inserire la sirena nella presa di corrente. Il LED lampeggerà una volta per indicare che ora è in modalità di funzionamento normale.
2. Poni il Pannello di Controllo in modalità di apprendimento.
3. Premere il pulsante sulla sirena una volta per trasmettere un codice di apprendimento al pannello di controllo. La sirena emetterà un beep e il LED si accenderà per indicare che la sirena è ora in modalità di apprendimento.
4. La modalità di apprendimento della sirena durerà fino a 1 minuto.
5. Se entro 1 minuto la sirena riceve un riconoscimento dal pannello di controllo, la sirena emetterà quattro beep e spegnerà il LED. L'apprendimento è ora completato.
6. Se entro 1 minuto la sirena riceve il riconoscimento dal pannello di controllo ed emette solo un beep, significa che la sirena è stata precedentemente registrata nel pannello di controllo.
7. Se dopo 1 minuto la sirena non riceve alcun riconoscimento dal pannello di controllo, la sirena emetterà 5 beep e spegnerà il LED. L'apprendimento non è riuscito. Ripetere il processo di apprendimento.

## **Programmazione della sirena**

Seguire le istruzioni seguenti per modificare l'area di funzionamento della sirena e modificare le impostazioni della sirena nel pannello di controllo.

#### Passo 1: utilizzare la funzione Modifica dispositivo del pannello per cambiare l'area della sirena e programmare le impostazioni del dispositivo; premere il pulsante OK per confermare. La sirena emetterà 3 beep.

#### Passo 2: premere il pulsante di test sulla sirena per inviare il segnale al pannello di controllo.

#### Passo 3: quando la sirena riceve il segnale di conferma dal pannello di controllo, emetterà 2 beep per indicare che l'impostazione è stata aggiornata. La sirena tornerà al funzionamento normale.

## **Ripristino di fabbrica**

La sirena può essere ripristinata e cancellata dalla memoria seguendo i passaggi:

1. Rimuovere la sirena dal pannello di controllo. Fare riferimento al manuale operativo del proprio pannello di controllo per i dettagli.
2. Rimuovere la sirena dalla presa di corrente e scollegare la batteria.
3. Premere e tenere premuto il pulsante di apprendimento mentre si inserisce la batteria ricaricabile e poi si collega la sirena alla presa di corrente. Se la batteria può fornire alimentazione, è possibile inserire solo la batteria senza collegare la sirena alla presa di corrente.
4. Continuare a tenere premuto il pulsante per circa 7 secondi fino a quando la sirena emetterà 2 brevi beep, poi un beep lungo.
5. Rilasciare il pulsante, il ripristino alle impostazioni di fabbrica è completo.
