# VESTA-423
VST-897-IL-SF1-2W (λίθιο)
## Κάμερα με ανιχνευτή κίνησης PIR
### Εισαγωγή
Το VST-897 είναι κάμερα με παθητικό υπέρυθρο (PIR) ανιχνευτή κίνησης. Είναι ικανό να στέλνει ασύρματα σήματα και ληφθείσες εικόνες (ποιότητα εικόνας έως 1280 x 720 pixels) στον Πίνακα Ελέγχου κατά την ανίχνευση κίνησης.
Η κάμερα PIR έχει σχεδιαστεί για να δίνει τυπική εμβέλεια ανίχνευσης 12 μέτρων όταν τοποθετείται σε ύψος 2,3-2,5 μέτρων από το έδαφος. Όταν η λειτουργία Αντοχής σε Κατοικίδια είναι ενεργοποιημένη, ο ανιχνευτής κίνησης της κάμερας δεν θα εντοπίζει κατοικίδια έως 25 kg όταν τοποθετείται σε ύψος 2,3-2,5 μέτρων από το έδαφος.
Το VST-897 έχει σχεδιαστεί με δύο αισθητήρες κάλυψης (masking). Η λειτουργία αντί-κάλυψης επιτρέπει την ανίχνευση οποιασδήποτε προσπάθειας τύφλωσης της συσκευής με τοποθέτηση αντικειμένων στο πεδίο όρασής της ή με κάλυψη ή βάψιμο της συσκευής.
Υποστηρίζεται απομακρυσμένη ρύθμιση για την κάμερα PIR. Εκτός από την προσαρμογή των διακοπτών jumper, οι χρήστες μπορούν επίσης να ενεργοποιούν/απενεργοποιούν τη λειτουργία ανοχής κατοικιδίων και να ρυθμίζουν την ευαισθησία της κάμερας PIR από τη διαδικτυακή σελίδα του Πίνακα Ελέγχου ή τον Home Portal Server.
Η κάμερα PIR αποτελείται από δύο μέρη, κάλυμμα και βάση. Το κάλυμμα περιέχει όλα τα ηλεκτρονικά και τα οπτικά, ενώ η βάση παρέχει μέσο στερέωσης. Η βάση έχει ανοίγματα (knockouts) για τοποθέτηση σε επίπεδη επιφάνεια, ή παρέχεται βραχίονας στερέωσης για γωνιακή ή επιφανειακή τοποθέτηση.
**Η σειρά VST-897 περιλαμβάνει τα ακόλουθα μοντέλα**:
Μοντέλο
Φλας LED
Υπέρυθρο LED
Αντί-κάλυψη (Anti-masking)
VST-897
●
●
VST-897-IL
●
●
VST-897L
●
VST-897L-IL
●

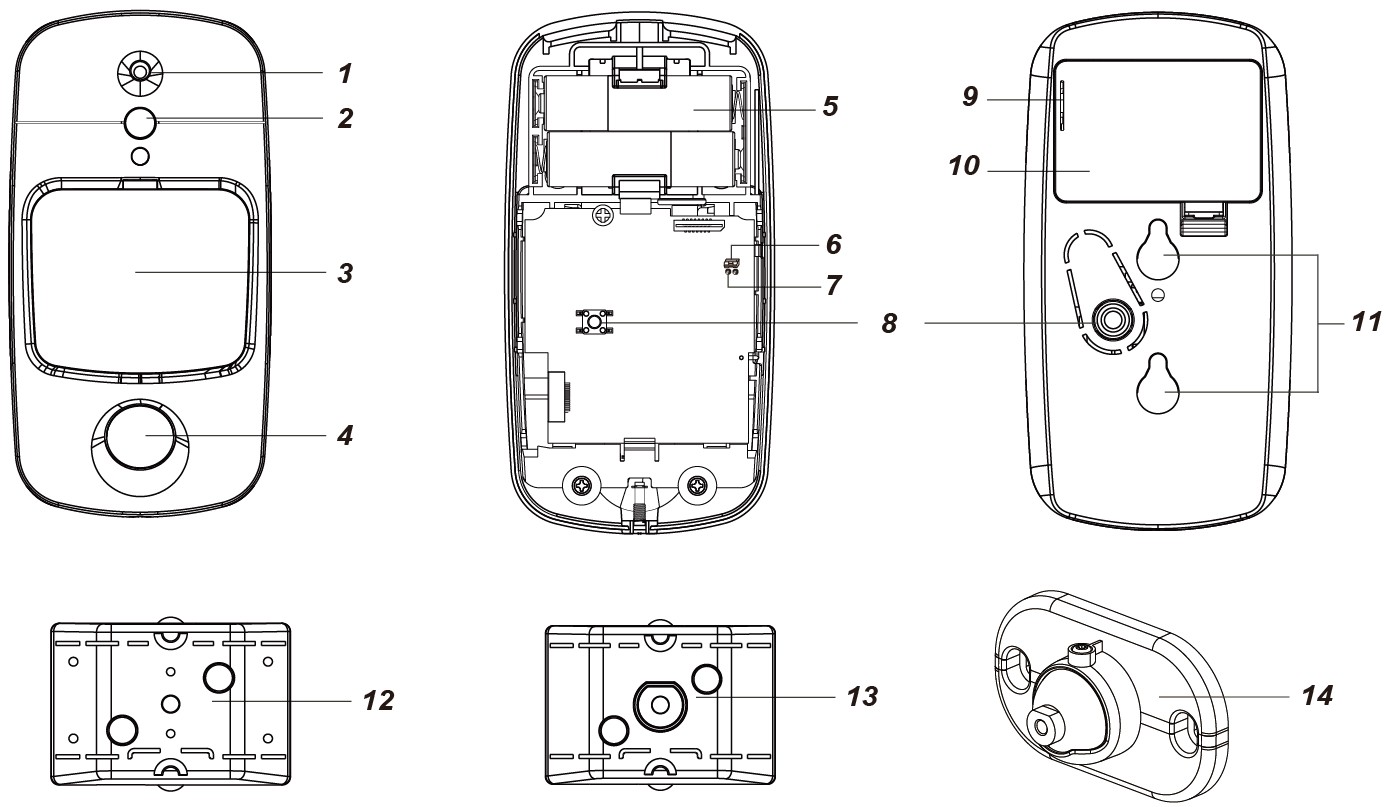

## Αναγνώριση Μερών
1. **Φλας LED / Υπέρυθρο LED**
Το Φλας LED ή το Υπέρυθρο LED παρέχει επαρκές φωτισμό για λήψη εικόνας σε συνθήκες χαμηλού φωτισμού.
2. **Κόκκινο LED / Κουμπί Λειτουργίας**
**Κόκκινο LED:** (Παρακαλώ ανατρέξτε ***Δείκτης LED*** παρακάτω για λεπτομέρειες)
**Χρήση Κουμπιού Λειτουργίας:**
* Πατήστε και κρατήστε το κουμπί για 3 δευτερόλεπτα για να στείλετε κώδικα εκμάθησης, αφήστε όταν το Κόκκινο LED ανάψει.
* Πατήστε το κουμπί μία φορά για να εισέλθετε σε λειτουργία δοκιμής για 3 λεπτά.
* Πατήστε το κουμπί μία φορά για να στείλετε κώδικα εκμάθησης στον επαναλήπτη/δρομολογητή.
3. **IR Αισθητήρας**
4. **Φακός Κάμερας PIR**
5. **Θάλαμος Μπαταρίας**

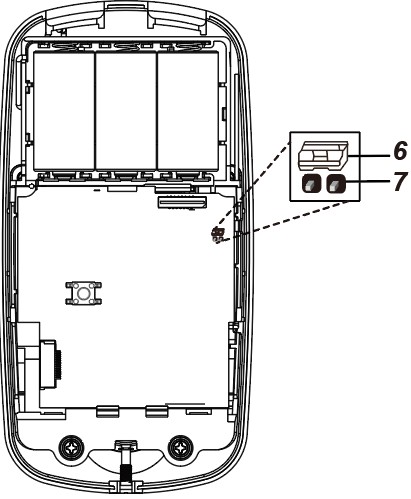

6. **Διακόπτης Γέφυρας Ενεργοποίησης/Απενεργοποίησης Ανοσίας Κατοικιδίων (JP3)**
**Jumper Ενεργό** Ο σύνδεσμος jumper είναι εισαγμένος, συνδέοντας τους δύο ακροδέκτες.
**Jumper Απενεργοποιημένο** Ο σύνδεσμος jumper έχει αφαιρεθεί ή «**ακινητοποιημένο**" σε μία ακίδα.
Όταν είναι ρυθμισμένος σε ON, η Ανοσία Κατοικιδίων είναι απενεργοποιημένη (εργοστασιακή προεπιλογή).
Όταν είναι ρυθμισμένος σε OFF, η Ανοσία Κατοικιδίων είναι ενεργοποιημένη.
7. **Διακόπτης Jumper Αύξησης Ευαισθησίας (JP4)**
Όταν είναι ρυθμισμένος σε ON, η ευαισθησία ανίχνευσης του PIR είναι υψηλή.
Όταν ρυθμιστεί σε OFF, η ευαισθησία ανίχνευσης του PIR είναι στο κανονικό επίπεδο (προεπιλογή εργοστασίου).
8. **Διακόπτης Ανίχνευσης Παρεμβολής (Tamper)**
9. **Μονωτής Μπαταρίας**
10. **Κάλυμμα Θαλάμου Μπαταριών**
11. **Οπές Γάντζου**
12. **Βραχίονας Στερέωσης A**
13. **Βραχίονας Στερέωσης B (για Περιστρεφόμενο Στηριγμα)**
14. **Περιστρεφόμενο Στήριγμα (Προαιρετικό, πωλείται χωριστά)**
## Χαρακτηριστικά
### Δείκτης LED
Σε κανονική λειτουργία, το Κόκκινο LED δεν θα ανάβει εκτός από τις ακόλουθες περιπτώσεις:
* Όταν η κάμερα PIR έχει χαμηλή μπαταρία, κάθε φορά που μεταδίδει μια ανιχνευμένη κίνηση, το Κόκκινο LED θα αναβοσβήνει για 2 δευτερόλεπτα.
* Όταν το κάλυμμα είναι ανοιχτό και ο διακόπτης αντικατάστασης (tamper) ενεργοποιηθεί, το Κόκκινο LED θα αναβοσβήνει για 2 δευτερόλεπτα, για να υποδείξει ότι μεταδίδει σήμα “Tamper”.
* Όταν η κατάσταση Tamper παραμένει, κάθε φορά που μεταδίδει μια ανιχνευμένη κίνηση, το Κόκκινο LED θα αναβοσβήνει για 2 δευτερόλεπτα.
* Όταν η κάμερα PIR εισέλθει σε Λειτουργία Δοκιμής, το Κόκκινο LED θα αναβοσβήνει για 1 δευτερόλεπτο. Κατά τη διάρκεια της δοκιμής, το Κόκκινο LED θα αναβοσβήνει επίσης για 2 δευτερόλεπτα κάθε φορά που ανιχνεύεται κίνηση.
* Όταν η κάμερα PIR βρίσκεται σε περίοδο προθέρμανσης 30 δευτερολέπτων, το Κόκκινο LED θα αναβοσβήνει αργά.
* Όταν η κάμερα PIR μεταδίδει ληφθείσες εικόνες υπό συνθήκες βλάβης (χαμηλή μπαταρία, ενεργοποιημένος διακόπτης tamper), το Κόκκινο LED θα αναβοσβήνει συνεχώς.
Το LED δεν θα αναβοσβήνει εάν ο διακόπτης tamper και οι μπαταρίες της κάμερας PIR είναι φυσιολογικοί και δεν βρίσκεται σε λειτουργία δοκιμής,
Εάν το LED αναβοσβήνει για να υποδείξει μετάδοση σήματος, θα αναβοσβήνει δύο φορές γρήγορα όταν λάβει επιβεβαίωση από τον Πίνακα.
### Λήψη Εικόνας
Όταν το σύστημα συναγερμού είναι οπλισμένο, η κάμερα PIR θα καταγράψει 1, 3 ή 6 εικόνες συναγερμού σε ανάλυση 1280 x 720 pixels, ή εικόνες συναγερμού σε ανάλυση 640 x 360 ή 320 x 184 pixels (προγραμματιζόμενες από τον Πίνακα Ελέγχου) κατά την ανίχνευση κίνησης. Μπορείτε επίσης να ζητήσετε χειροκίνητα από την κάμερα PIR να τραβήξει μια εικόνα μέσω του Πίνακα Ελέγχου. Οι ληφθείσες εικόνες θα μεταφερθούν στον Πίνακα Ελέγχου για προβολή από τους χρήστες.
{% hint style="warning" %}
Σημείωση:
Εάν η κάμερα PIR είναι εγκατεστημένη σε θέση όπου το πεδίο όρασης της κάμερας είναι ένα πολύπλοκο περιβάλλον με έντονο φως ή πολλές αποχρώσεις, τα ληφθέντα αρχεία εικόνας θα έχουν μεγάλο μέγεθος αρχείου, ενδεχομένως οδηγώντας σε περικοπή κατά τη μετάδοση των εικόνων στον Πίνακα Ελέγχου.
{% endhint %}
### Περίοδος Προθέρμανσης
Όταν η κάμερα PIR ενεργοποιηθεί, θα προθερμανθεί για 30 δευτερόλεπτα. Κατά τη διάρκεια της περιόδου προθέρμανσης των 30 δευτερολέπτων, η κάμερα PIR δεν θα ενεργοποιηθεί.
### Χρονόμετρο Ύπνου
Η κάμερα PIR διαθέτει “**χρόνο ύπνου**” περίπου 1 λεπτού για εξοικονόμηση ενέργειας. Μετά τη μετάδοση λόγω ανιχνευμένης κίνησης, η κάμερα PIR δεν θα μεταδώσει ξανά για 1 λεπτό.
Συνεχής κίνηση μπροστά από την κάμερα PIR επομένως δεν θα εξαντλήσει τις μπαταρίες.
### Μπαταρία
Η κάμερα PIR χρησιμοποιεί τρεις 3V, CR123 λιθίου μπαταρίες συνδεδεμένες σε σειρά ως πηγή τροφοδοσίας.
Η κάμερα PIR διαθέτει λειτουργία ανίχνευσης χαμηλής μπαταρίας. Όταν η τάση της μπαταρίας είναι χαμηλή, η κάμερα PIR θα μεταδώσει σήμα Χαμηλής Μπαταρίας στον Πίνακα Ελέγχου. Εάν ανιχνευτεί κίνηση υπό κατάσταση Χαμηλής Μπαταρίας, το Κόκκινο LED θα αναβοσβήνει για 2 δευτερόλεπτα.
Όταν αλλάζετε τις μπαταρίες, πατήστε δύο φορές τον διακόπτη Tamper ή το Κουμπί Λειτουργίας μετά την αφαίρεση των παλιών μπαταριών για να αποφορτίσετε πλήρως την εναπομένουσα ενέργεια πριν εισαγάγετε νέες.
### Προστασία Παραβίασης
Η κάμερα PIR προστατεύεται από διακόπτη tamper που συμπιέζεται όταν η κάμερα είναι σωστά εγκατεστημένη. Όταν η κάμερα αφαιρεθεί από την επιφάνεια ή το κάλυμμα ανοιχτεί, ο διακόπτης tamper θα ενεργοποιηθεί και η κάμερα PIR θα στείλει σήμα ανοίγματος tamper στον πίνακα ελέγχου συστήματος για να ενημερώσει τον χρήστη. Εάν ανιχνευτεί κίνηση όταν ο διακόπτης tamper είναι ανοιχτός, το Κόκκινο LED θα αναβοσβήνει για 2 δευτερόλεπτα.
### Επίβλεψη
Η κάμερα PIR θα διεξάγει περιοδικά αυτοέλεγχο μεταδίδοντας ένα επιτηρητικό σήμα κάθε 15 έως 18 λεπτά.
### Λειτουργία Δοκιμής
* Η λειτουργία δοκιμής σας επιτρέπει να ελέγξετε την εμβέλεια ανίχνευσης της κάμερας PIR (όχι την κάλυψη λήψης).
* Πατήστε το κουμπί Λειτουργίας μία φορά για να εισέλθετε σε Λειτουργία Δοκιμής για 3 λεπτά· το Κόκκινο LED θα αναβοσβήνει για 1 δευτερόλεπτο.
* Κατά τη διάρκεια της Λειτουργίας Δοκιμής, το χρονόμετρο ύπνου είναι απενεργοποιημένο. Μπορείτε να ενεργοποιήσετε την κάμερα PIR για να ελέγξετε την εμβέλεια IR ανίχνευσης. Κάθε φορά που ενεργοποιείται η κάμερα PIR, το Κόκκινο LED θα αναβοσβήνει για 2 δευτερόλεπτα.
### Εκμάθηση
* Ενεργοποιήστε την κάμερα PIR αφαιρώντας το μονωτικό των μπαταριών.
* Βάλτε τον Πίνακα Ελέγχου σε λειτουργία εκμάθησης· ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου για λεπτομέρειες.
* Πατήστε και κρατήστε το κουμπί λειτουργίας για 3 δευτερόλεπτα, απελευθερώστε το κουμπί όταν το Κόκκινο LED ανάψει. (Για εκμάθηση σε πίνακα με μπαταρία, μετά από το πάτημα και κράτημα του κουμπιού λειτουργίας για 3 δευτερόλεπτα, παρακαλώ πατήστε ξανά το κουμπί λειτουργίας για ένα δευτερόλεπτο.)
* Το Κόκκινο LED θα παραμείνει αναμμένο για 25 δευτερόλεπτα σε λειτουργία εκμάθησης, προσθέστε την κάμερα PIR στον Πίνακα Ελέγχου κατά τη διάρκεια αυτής της περιόδου (ανατρέξτε στον Πίνακα Ελέγχου σας για να ολοκληρώσετε τη διαδικασία εκμάθησης). Εάν η κάμερα προστεθεί επιτυχώς στον Πίνακα Ελέγχου, το Κόκκινο LED θα αναβοσβήνει 6 φορές για να το δείξει. Εάν η κάμερα δεν προστεθεί εντός 25 δευτερολέπτων, παρακαλώ επαναλάβετε τη διαδικασία εκμάθησης.
{% hint style="warning" %}
Σημείωση:
* Εάν η κάμερα PIR υπάρχει ήδη σε σύστημα Πίνακα Ελέγχου, θα χρειαστεί πρώτα να αφαιρέσετε την κάμερα PIR από τον Πίνακα Ελέγχου πριν μπορέσετε να την μάθετε σε διαφορετικό Πίνακα Ελέγχου.
* Όταν μαθαίνετε την κάμερα PIR σε επαναλήπτη/δρομολογητή, παρακαλώ πατήστε το κουμπί λειτουργίας μία φορά (αντί να το πατήσετε και να το κρατήσετε για 3 δευτερόλεπτα) για να στείλετε κώδικα εκμάθησης
{% endhint %}
### Δοκιμή Περιπάτου (Walk Test)
* Αφού η κάμερα PIR μαθευτεί, βάλτε τον Πίνακα Ελέγχου σε “**Δοκιμή Περιπάτου (Walk Test)**” λειτουργία, κρατήστε την κάμερα PIR στην επιθυμητή τοποθεσία και πατήστε το Κουμπί Λειτουργίας για να επιβεβαιώσετε ότι αυτή η τοποθεσία είναι εντός της εμβέλειας σήματος του Πίνακα Ελέγχου, ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου για να ολοκληρώσετε το Walk Test.
* Όταν είστε βέβαιοι ότι η κάμερα PIR λειτουργεί στην επιλεγμένη τοποθεσία, μπορείτε να προχωρήσετε στη στερέωση.
### Επεξεργασία Πεδίου Λειτουργίας Κάμερας PIR
1. Χρησιμοποιήστε τη λειτουργία “Επεξεργασία Συσκευής” στη σελίδα του Πίνακα για να αλλάξετε τη ρύθμιση περιοχής.
2. Για τη συσκευή που επικοινωνεί απευθείας με τον Πίνακα, η ρύθμιση ολοκληρώνεται μετά το κλικ στο OK.
Για τη συσκευή που χρησιμοποιεί επαναλήπτη, πατήστε το Κουμπί Λειτουργίας για να μεταδώσετε κώδικα εκμάθησης μετά την αλλαγή της ρύθμισης περιοχής.
### Λειτουργία Ανοσίας Κατοικιδίων
Η κάμερα PIR υποστηρίζει λειτουργία αντοχής σε κατοικίδια και δεν θα εντοπίζει κατοικίδια έως 25 kg για να μειωθούν τα ψευδή συναγερτικά.
Η λειτουργία Αντοχής σε Κατοικίδια μπορεί να ενεργοποιηθεί/απενεργοποιηθεί με τη ρύθμιση της θέσης του διακόπτη Jumper (JP3). Όταν ο διακόπτης Jumper (JP3) είναι στη θέση ON, η Αντοχή σε Κατοικίδια απενεργοποιείται (προεπιλογή εργοστασίου). Όταν ο JP3 είναι στη θέση OFF, η Αντοχή σε Κατοικίδια ενεργοποιείται. Η λειτουργία αντοχής σε κατοικίδια μπορεί επίσης να ρυθμιστεί απομακρυσμένα όπως περιγράφεται στο ***Απομακρυσμένο Ρυθμιστικό*** παρακάτω τμήμα.
### Λειτουργία Αύξησης Ευαισθησίας
Μπορείτε να χρησιμοποιήσετε τον jumper αύξησης ευαισθησίας για να αυξήσετε την ευαισθησία ανίχνευσης του PIR. Για να αυξήσετε την ευαισθησία ανίχνευσης, ρυθμίστε τον διακόπτη Jumper (JP4) σε ON. Για να διατηρήσετε την κανονική ευαισθησία ανίχνευσης, ρυθμίστε τον JP4 σε OFF (προεπιλογή εργοστασίου). Η λειτουργία αύξησης ευαισθησίας μπορεί επίσης να ρυθμιστεί απομακρυσμένα όπως περιγράφεται στο ***Απομακρυσμένο Ρυθμιστικό*** ενότητα.
### Απομακρυσμένο Ρυθμιστικό
* Η κάμερα PIR υποστηρίζει απομακρυσμένη ρύθμιση της ανοχής κατοικιδίων και της ευαισθησίας.
* Όταν η κάμερα PIR ενεργοποιείται, η λειτουργία αντοχής σε κατοικίδια και η ευαισθησία καθορίζονται από τις ρυθμίσεις JP3 και
JP4. Οι χρήστες μπορούν είτε να προσαρμόσουν τις ρυθμίσεις jumper είτε να αλλάξουν απομακρυσμένα τις ρυθμίσεις αντοχής σε κατοικίδια και ευαισθησίας από τον Πίνακα Ελέγχου. Η απομακρυσμένη ρύθμιση θα αντικαταστήσει τις ρυθμίσεις jumper.
**Σελίδα Ιστού Πίνακα Ελέγχου**:
1. Στη τοπική σελίδα του Πίνακα, μεταβείτε στη σελίδα Επεξεργασίας Συσκευής κάνοντας κλικ στο “Επεξεργασία” της εγγραφής IR.
2. Πατήστε το Κουμπί Δοκιμής μία φορά και θα εμφανιστεί το τμήμα Ρυθμίσεων Αισθητήρα. Εισάγετε την τιμή για τις επιθυμητές ρυθμίσεις και κάντε κλικ στο OK για επιβεβαίωση. Παρακαλώ ανατρέξτε στον παρακάτω πίνακα για λεπτομέρειες διαμόρφωσης. Για παράδειγμα, εάν θέλετε να ενεργοποιήσετε την Αντοχή σε Κατοικίδια και να ορίσετε το επίπεδο Ευαισθησίας σε “κανονικό”, μπορείτε να εισαγάγετε 03.
| **Ρύθμιση IR** | **Ανοσία Κατοικιδίων** | **Ευαισθησία** |
| -------------- | ---------------------- | -------------- |
| 00 | Όχι | Υψηλή |
| 01 | Όχι | Κανονική |
| 02 | Ναι | Υψηλή |
| 03 | Ναι | Κανονική |
3. Πατήστε μία φορά το κουμπί λειτουργίας στην κάμερα PIR για να στείλετε σήμα στον Πίνακα Ελέγχου· οι νέες ρυθμίσεις θα εφαρμοστούν άμεσα. Εάν το κουμπί δεν πατηθεί, οι νέες ρυθμίσεις θα εφαρμοστούν κατά την επόμενη μετάδοση σήματος, π.χ. μετάδοση του επιτηρητικού σήματος ή σήματος ενεργοποίησης IR.
**Διακομιστής Home Portal:**
1. Στον Διακομιστή Home Portal, μεταβείτε στη σελίδα ρύθμισης συσκευής, κάντε κλικ στη γραμμή της συσκευής VST-897 και επιλέξτε “Απομακρυσμένη Διαμόρφωση”.
2. Επιλέξτε την επιθυμητή ρύθμιση για την Αντοχή σε Κατοικίδια (Ενεργοποίηση/Απενεργοποίηση), την Ευαισθησία (Υψηλή/Κανονική) και τη Λειτουργία Ύπνου (Κανονική/Βελτιστοποιημένη) από τις αναπτυσσόμενες λίστες, κάντε κλικ στο “Υποβολή” για επιβεβαίωση της ρύθμισης.
3. Πατήστε μία φορά το κουμπί λειτουργίας στην κάμερα PIR για να στείλετε σήμα στον Πίνακα Ελέγχου· οι νέες ρυθμίσεις θα εφαρμοστούν άμεσα. Εάν το κουμπί δεν πατηθεί, οι νέες ρυθμίσεις θα εφαρμοστούν κατά την επόμενη μετάδοση σήματος, π.χ. μετάδοση του επιτηρητικού σήματος ή σήματος ενεργοποίησης IR.
### Ανίχνευση Κάλυψης (Masking Detection)
* Η κάμερα PIR είναι εξοπλισμένη με αισθητήρες κάλυψης για την ανίχνευση οποιασδήποτε προσπάθειας κάλυψης (απόφραξης) από έναν εισβολέα κάθε λεπτό.
* Όταν ανιχνεύεται ένα γεγονός κάλυψης και η κατάσταση κάλυψης διαρκεί για 3 λεπτά, η κάμερα PIR θα στείλει σήμα συναγερμού κάλυψης στον Πίνακα Ελέγχου για να ενημερώσει τον χρήστη για την κατάσταση κάλυψης.
* Αφού η κάλυψη/απόφραξη αφαιρεθεί για 3 λεπτά, η κάμερα PIR θα στείλει σήμα επαναφοράς στον Πίνακα.
## Εγκατάσταση
### Οδηγίες Εγκατάστασης
* Η κάμερα PIR έχει σχεδιαστεί για να τοποθετείται είτε σε επίπεδη επιφάνεια είτε σε γωνία.
* Η βάση έχει knockouts, όπου το πλαστικό είναι πιο λεπτό, για σκοπούς επιφανειακής τοποθέτησης. Ένας βραχίονας στερέωσης μπορεί να χρησιμοποιηθεί για γωνιακή στερέωση καθώς και για επιφανειακή στερέωση.
* Για να αποτρέψετε ψευδείς ενεργοποιήσεις γεγονότων κάλυψης, βεβαιωθείτε ότι υπάρχει **τουλάχιστον 20 εκατοστά κενό** πάνω από τη συσκευή προς την οροφή και κάτω από τη συσκευή προς οποιοδήποτε αντικείμενο.
* Η εμβέλεια ανίχνευσης φτάνει έως 12 μέτρα όταν τοποθετείται σε ύψος 2,3-2,5 μέτρων από το έδαφος.
* Όταν η λειτουργία Αντοχής σε Κατοικίδια είναι ενεργοποιημένη, δεν θα εντοπίζει κατοικίδια έως 25 kg όταν τοποθετείται σε ύψος 2,3-2,5 μέτρων από το έδαφος. Εφόσον απαιτείται, μπορείτε να ρυθμίσετε το ύψος της κάμερας PIR ανάλογα με το μέγεθος του κατοικιδίου σας για βέλτιστη απόδοση αντοχής σε κατοικίδια. Υψηλότερη θέση εγκατάστασης θα παρέχει μεγαλύτερο χώρο αντοχής σε κατοικίδια, αλλά επίσης αυξάνει το τυφλό σημείο κάτω από την κάμερα PIR.
* Όταν η κάμερα PIR τοποθετείται με περιστρεφόμενο βραχίονα, δεν θα έχει την κανονική περιοχή ανίχνευσης (όπως στο διάγραμμα παρακάτω), ούτε την τυπική εμβέλεια αντοχής σε κατοικίδια.
**Συνιστάται να εγκαταστήσετε την κάμερα PIR στις ακόλουθες θέσεις:**
* Αποφύγετε θέσεις όπου τα κατοικίδια μπορούν να εισέλθουν στην περιοχή ανίχνευσης ανεβαίνοντας σε έπιπλα, σκάλες ή άλλα αντικείμενα.
* Σε θέση τέτοια ώστε ένας εισβολέας συνήθως να κινείται διαγώνια στο πεδίο όρασης του PIR. Σε ύψος μεταξύ 2,3 και 2,5 μέτρων πάνω από το έδαφος για την καλύτερη απόδοση.
* Σε γωνία για να παρέχει το ευρύτερο πεδίο όρασης.
* Σε θέση όπου το πεδίο όρασης του δεν θα εμποδίζεται π.χ., από κουρτίνες, διακοσμητικά κ.λπ.
* **Περιορισμοί**
* **Βεβαιωθείτε ότι διατηρείτε πάντα τη δύναμη σήματος RSSI σταθερή στο “4”.**
### Στερέωση της Κάμερας PIR
{% hint style="danger" %}
*ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ:*
*Για να αποτρέψετε ψευδείς ενεργοποιήσεις γεγονότων κάλυψης, βεβαιωθείτε ότι υπάρχει **τουλάχιστον 20 εκατοστά κενό** πάνω από τη συσκευή προς την οροφή και κάτω από τη συσκευή προς οποιοδήποτε αντικείμενο.*
{% endhint %}
* Η κάμερα PIR έχει σχεδιαστεί για να τοποθετείται είτε σε επίπεδη επιφάνεια είτε σε γωνία.
* Η βάση έχει 3 knockouts όπου το πλαστικό είναι πιο λεπτό και μπορεί να σπάσει για να βιδωθεί σε μια επιφάνεια.
* Παρέχεται βραχίονας στερέωσης που περιλαμβάνει δύο κεντρικές οπές για βίδες για στερέωση της συσκευής σε επίπεδη επιφάνεια και τέσσερις πλευρικές οπές για στερέωση της συσκευής σε γωνία
{% hint style="warning" %}
Σημείωση:
Οι χρήστες μπορούν εύκολα να αλλάξουν τις μπαταρίες αφαιρώντας την κάμερα PIR από τον βραχίονα στερέωσης όταν είναι τοποθετημένη με αυτόν.
{% endhint %}
**Επιφανειακή τοποθέτηση χωρίς βραχίονα στερέωσης**
1. Αποσυνδέστε το κάλυμμα ξεβιδώνοντας την κάτω βίδα στερέωσης με κατσαβίδι Phillips.
2. Σπάστε τα 3 knockouts από το εσωτερικό της βάσης.
3. Χρησιμοποιήστε τις 3 οπές ως πρότυπο και τρυπήστε τρύπες στην επιφάνεια που θα τοποθετηθεί.
4. Εισάγετε τα βύσματα τοίχου και μετά βιδώστε τη βάση πάνω στα βύσματα τοίχου.
5. Τοποθετήστε πρώτα το πάνω μέρος του καλύμματος στη βάση και στη συνέχεια κλείστε το κάτω μέρος.
6. Σφίξτε τη βίδα στερέωσης στο κάτω μέρος για να ασφαλίσετε σταθερά το κάλυμμα στη θέση του.
**Επιφανειακή/Γωνιακή τοποθέτηση με τον Βραχίονα Στερέωσης A**
* Ο Βραχίονας Στερέωσης A περιλαμβάνει δύο κεντρικές οπές για βίδες για στερέωση της συσκευής σε επίπεδη επιφάνεια και τέσσερις πλευρικές οπές για στερέωσή της σε γωνία.
* Για να στερεώσετε την κάμερα PIR με τον Βραχίονα Στερέωσης A:
1. Για επιφανειακή τοποθέτηση, χρησιμοποιήστε τις δύο κεντρικές οπές βιδών στον βραχίονα ως πρότυπο και τρυπήστε τρύπες στην επιφάνεια που θα τοποθετηθεί. Για γωνιακή τοποθέτηση, χρησιμοποιήστε τις τέσσερις πλευρικές οπές βιδών στον βραχίονα ως πρότυπο για το τρύπημα τρυπών.
2. Εισάγετε τα παρεχόμενα βύσματα τοίχου.
3. Βιδώστε τον βραχίονα στερέωσης πάνω στα βύσματα τοίχου με τους δύο γάντζους να δείχνουν μακριά από τον τοίχο.
4. Κρεμάστε την κάμερα PIR στον βραχίονα στερέωσης και πιέστε την προς τα κάτω για να στερεωθεί έντονα η συσκευή στη θέση της.
{% hint style="warning" %}
Σημείωση:
Βεβαιωθείτε ότι η κάμερα PIR είναι σωστά κρεμασμένη πάνω στον βραχίονα στερέωσης, έτσι ώστε ο διακόπτης tamper να συμπιέζεται πλήρως.
{% endhint %}
**Επιφανειακή Στερέωση**
**Γωνιακή Στερέωση**
* **(Προαιρετικό) Βίδα Σταθεροποίησης για τον Βραχίονα Στερέωσης A**
Παρέχεται μία επιπλέον βίδα για τη σταθεροποίηση της βάσης της κάμερας PIR πάνω στον Βραχίονα Στερέωσης A.
Για να χρησιμοποιήσετε τη βίδα σταθεροποίησης, θα χρειαστεί να αφαιρέσετε το κάλυμμα από τη βάση.
Μετά την βίδωση του Βραχίονα Στερέωσης A, το κρεμάσιμο της βάσης στον βραχίονα και την πίεση προς τα κάτω, εφαρμόστε τη βίδα σταθεροποίησης στην κεντρική οπή βίδας. Επανατοποθετήστε το κάλυμμα και σφίξτε τη βίδα στερέωσης στο κάτω μέρος.
**Επιφανειακή τοποθέτηση με Βραχίονα Στερέωσης B και Περιστρεφόμενο Στήριγμα:**
* Το Περιστρεφόμενο Στήριγμα και ο Βραχίονας Στερέωσης B προσφέρουν μια φιλική προς τον χρήστη επιλογή στερέωσης, επιτρέποντας εύκολη εγκατάσταση και περιστροφή της κάμερας PIR για επιδίωξη της επιθυμητής γωνίας θέασης.
* Για να τοποθετήσετε την κάμερα PIR με τον Βραχίονα Στερέωσης B και το Περιστρεφόμενο Στήριγμα.
1. Βιδώστε το Περιστρεφόμενο Στήριγμα στον τοίχο.
2. Κατοχυρώστε τον Βραχίονα Στερέωσης B στη σφαίρα περιστροφής του Περιστρεφόμενου Στηρίγματος, διασφαλίζοντας ότι οι δύο γάντζοι στον Βραχίονα Στερέωσης B κοιτούν μακριά από τον τοίχο.
3. Κρεμάστε τη VST-897 πάνω στον Βραχίονα Στερέωσης B και πιέστε την προς τα κάτω.
4. Περιστρέψτε τη σφαίρα περιστροφής για να επιτύχετε την επιθυμητή προσανατολισμό της κάμερας PIR. Στερεώστε τη θέση σφίγγοντας καλά τη βίδα ρύθμισης γωνίας.
*Για να ρυθμίσετε τη σφαίρα περιστροφής, **χαλαρώστε μερικώς** τη βίδα ρύθμισης γωνίας για να επιτρέψετε ομαλή περιστροφή.*
