# VESTA-397

**IRAGS-35-BUS**

## **Ενσύρματος ανιχνευτής PIR με ανίχνευση θραύσης γυαλιού BUS**

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5yDlewPhnM0LGI5vEUVg%2Fimage.png?alt=media&#x26;token=764ae83a-8340-435f-8435-08de3298ac70" alt=""><figcaption></figcaption></figure>

### Εισαγωγή

Το IRAGS-35-BUS ενσωματώνει δύο αισθητήρες, τον ανιχνευτή κίνησης PIR και τον ανιχνευτή θραύσης γυαλιού, σε μία συσκευή, παρέχοντας ανίχνευση κινήσεων εντός ενός καθορισμένου χώρου και στέλνοντας σήμα στον Πίνακα Ελέγχου για ενεργοποίηση του συναγερμού εάν ένας εισβολέας διασχίσει τον χώρο ανίχνευσής του καθώς και σε περίπτωση θραύσης γυάλινων παραθύρων.

Ο PIR έχει σχεδιαστεί να παρέχει τυπικό εύρος ανίχνευσης 12 μέτρων όταν τοποθετείται σε ύψος 2,5 μέτρων πάνω από το έδαφος και υποστηρίζει λειτουργία ανοσίας κατοικίδιων για αποφυγή ψευδών συναγερμών. Ο ανιχνευτής θραύσης γυαλιού μπορεί να ανιχνεύσει τον υψηλής συχνότητας ήχο που εκπέμπεται από τη θραύση γυαλιού.

### Αναγνώριση Μερών

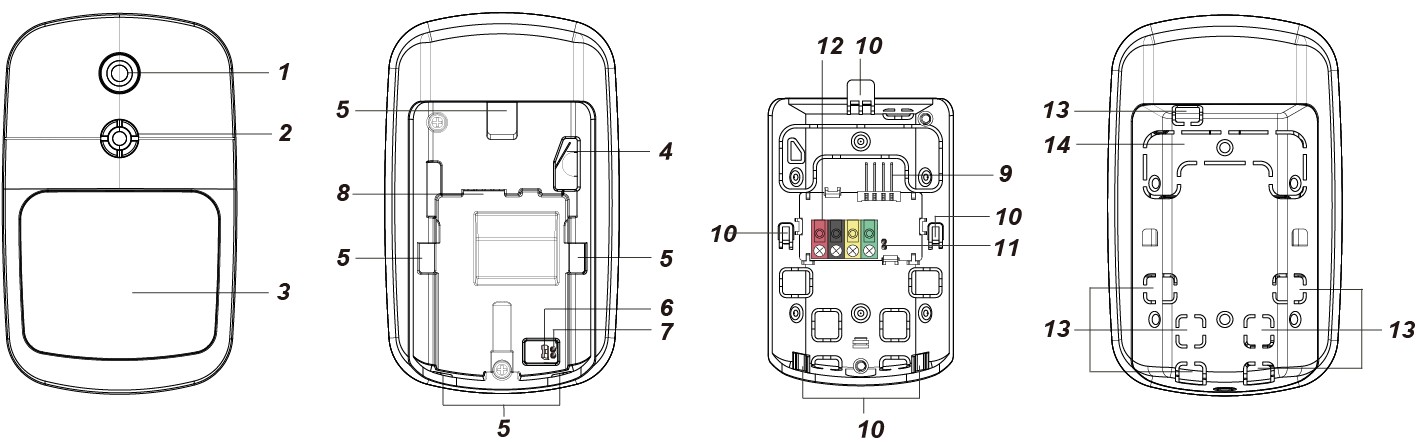

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FlRZ9FxAExNW5AhvMw4vH%2F0.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

### 1 Κουμπί Δοκιμής / Ένδειξη LED

* Το Κουμπί Δοκιμής χρησιμοποιείται για έλεγχο της απόδοσης ραδιοσήματος και για σκοπούς εκμάθησης.
* Η ένδειξη LED χρησιμοποιείται για να δείξει την κατάσταση του συστήματος.

### 2 Μικρόφωνο&#x20;

### 3 IR Αισθητήρας&#x20;

### 4 Διακόπτης αντιπαραβίασης (tamper)&#x20;

### 5 Οπές αγκίστρωσης&#x20;

### 6 Διακόπτης Jumper Ενεργοποίησης / Απενεργοποίησης Ανοσίας Κατοικίδιων (JP3)

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGc3TH0ZLFkbC9eWo3bgX%2F5.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

**Jumper Ενεργό.** Η σύνδεση γέφυρας έχει τοποθετηθεί, συνδέοντας τις δύο ακίδες

&#x20;**Jumper Απενεργοποιημένο.** Η σύνδεση jumper αφαιρείται ή «**παρκάρει**» σε μία ακίδα.

* Όταν ρυθμιστεί σε ON, η ανοσία κατοικίδιων απενεργοποιείται (εργοστασιακή προεπιλογή).
* Όταν ρυθμιστεί σε OFF, η ανοσία κατοικίδιων ενεργοποιείται.

### 7 Διακόπτης Jumper Αύξησης Ευαισθησίας (JP4)

* Όταν ρυθμιστεί σε ON, η ευαισθησία ανίχνευσης του PIR είναι υψηλή.
* Όταν ρυθμιστεί σε OFF, η ευαισθησία ανίχνευσης του PIR είναι σε κανονικό επίπεδο. (Εργοστασιακή προεπιλογή)

### 8 Υποδοχή σύνδεσης BUS Strip&#x20;

### 9 BUS Strip&#x20;

### 10 Άγκιστρα&#x20;

### 11 Διακόπτης Jumper Τερματικού Αντιστάτη (J3)

Σε κάθε δίκτυο BUS, ενεργοποιήστε τους jumper του τερματικού αντιστάτη και στα δύο άκρα (τα δύο πιο απομακρυσμένα σημεία) για να αποτρέψετε τις ανακλάσεις σήματος και να εξασφαλίσετε σταθερή επικοινωνία. Εάν ο ανιχνευτής είναι ένα από τα άκρα, ρυθμίστε αυτόν τον διακόπτη jumper σε ON.

* Εάν ο jumper είναι OFF (η σύνδεση jumper έχει αφαιρεθεί ή «παρκαριστεί» σε μία ακίδα), η ικανότητα επικοινωνίας είναι σε κανονικό επίπεδο.
* Εάν ο jumper είναι ON, η ικανότητα επικοινωνίας θα ενισχυθεί.

### **12 Τερματικό BUS**&#x20;

### **13 Οπές καλωδίωσης BUS**&#x20;

### **14 Ζώνη αποκόλλησης για τον διακόπτη αντιπαραβίασης**

## Χαρακτηριστικά

### Ενδεικτικό LED

* <mark style="color:κόκκινο;">**Κόκκινο LED**</mark>**&#x20;(για PIR)**

Σε κανονική λειτουργία, η ένδειξη LED θα ανάβει στις ακόλουθες περιπτώσεις:

* Όταν το κάλυμμα ανοίγει και ο διακόπτης αντιπαραβίασης ενεργοποιείται
* Όταν ανιχνεύεται κίνηση εάν η κατάσταση αντιπαραβίασης συνεχίζεται
* Όταν ανιχνεύεται κίνηση σε λειτουργία Δοκιμής
* Όταν η απομακρυσμένη ρύθμιση από τον Πίνακα Ελέγχου εφαρμόζεται επιτυχώς. Το LED δεν θα αναβοσβήνει εάν ο PIR δεν έχει αντιπαραβίαση και δεν βρίσκεται σε δοκιμή.

Σε κανονική λειτουργία, η ένδειξη LED θα αναβοσβήνει 5 φορές όταν ο ανιχνευτής λαμβάνει απομακρυσμένες ρυθμίσεις από τον Πίνακα Ελέγχου.

* <mark style="color:πορτοκαλί;">**Πορτοκαλί LED**</mark>**&#x20;(για τον Ανιχνευτή Θραύσης Γυαλιού)**
  * Η πορτοκαλί ένδειξη LED θα ανάψει όταν πατηθεί το Κουμπί Δοκιμής.
  * Η πορτοκαλί ένδειξη LED θα ανάψει αργά και στη συνέχεια θα σβήσει όταν η απομακρυσμένη ρύθμιση από τον Πίνακα Ελέγχου εφαρμοστεί επιτυχώς.
  * Η πορτοκαλί ένδειξη LED θα ανάψει όταν ανιχνευτεί θραύση γυαλιού σε λειτουργία δοκιμής.

(Η πορτοκαλί ένδειξη LED δεν ανάβει όταν ανιχνευτεί θραύση γυαλιού κατά τη διάρκεια κανονικής λειτουργίας.)

* <mark style="color:πράσινο;">**Πράσινο LED**</mark>**&#x20;(για τον Ανιχνευτή Θραύσης Γυαλιού)**
  * Η πράσινη ένδειξη LED θα αναβοσβήνει γρήγορα όταν ανιχνευτεί χτύπημα στο γυαλί σε λειτουργία δοκιμής.
  * Η πράσινη ένδειξη LED θα αναβοσβήνει ανά δευτερόλεπτο σε λειτουργία δοκιμής.

### Τροφοδοσία&#x20;

* Όταν το IRAGS-35-BUS είναι ενσύρματα συνδεδεμένο σε Υβριδικό Πίνακα, τροφοδοσία 13,5V μπορεί να παρέχεται από τον Υβριδικό Πίνακα.

### Προσοχή

* Η καλωδίωση του ανιχνευτή κίνησης PIR πρέπει να πραγματοποιείται μόνο από πιστοποιημένο τεχνικό με κατάλληλη γνώση και εκπαίδευση σε ηλεκτρικό εξοπλισμό.
* Πριν από την εγκατάσταση ή οποιαδήποτε εργασία συντήρησης, βεβαιωθείτε ότι η τροφοδοσία έχει αποσυνδεθεί.

### Προστασία Tamper

Το IRAGS-35-BUS προστατεύεται από διακόπτη αντιπαραβίασης ο οποίος πατιέται όταν ο ανιχνευτής είναι σωστά εγκατεστημένος. Όταν το IRAGS-35-BUS αφαιρεθεί από την επιφάνεια τοποθέτησης ή όταν το κάλυμμα του ανοίξει, ο διακόπτης αντιπαραβίασης θα ενεργοποιηθεί και ο ανιχνευτής θα στείλει σήμα ανοικτής αντιπαραβίασης στον πίνακα ελέγχου για να υπενθυμίσει στον χρήστη την κατάσταση. Εάν ανιχνευτεί οποιαδήποτε κίνηση ενώ ο διακόπτης αντιπαραβίασης είναι ανοιχτός, θα ανάψει το LED για τον PIR.

### Εποπτεία

Μετά την εγκατάσταση, το IRAGS-35-BUS θα αποστέλλει αυτόματα σήματα εποπτείας προς τον Πίνακα Ελέγχου σε τυχαία διαστήματα των 75 δευτερολέπτων.

### Δοκιμαστική Λειτουργία

* Πατώντας το Κουμπί Δοκιμής, ο ενσύρματος PIR και ο Ανιχνευτής Θραύσης Γυαλιού μπορούν να τεθούν σε λειτουργία δοκιμής για **3 λεπτά** για να δοκιμαστεί η μετάδοση σήματος του PIR καθώς και να ελεγχθεί το εύρος ανίχνευσης θραύσης γυαλιού. Σε λειτουργία δοκιμής, η πράσινη ένδειξη LED θα αναβοσβήνει κάθε δευτερόλεπτο.
* Σε λειτουργία δοκιμής, εάν ανιχνευτεί κίνηση, η κόκκινη ένδειξη LED για τον PIR θα ανάψει.
* Σε λειτουργία δοκιμής, εάν ανιχνευτεί θραύση γυαλιού, η πράσινη ένδειξη LED θα αναβοσβήνει γρήγορα και η πορτοκαλί ένδειξη LED θα ανάψει.
* Πατώντας ξανά το Κουμπί Δοκιμής σε λειτουργία δοκιμής θα επεκτείνει τη διάρκεια της δοκιμής για ακόμη **3 λεπτά**. Η λειτουργία Δοκιμής θα λήξει μετά από 3 λεπτά.

### Δοκιμή του Ανιχνευτή Θραύσης Γυαλιού

Ο ανιχνευτής θραύσης γυαλιού πρέπει να δοκιμάζεται για να διασφαλιστεί ότι μπορεί να ανιχνεύσει επιτυχώς τη θραύση γυαλιού.

![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPpq6TAz6WWARDUnf8v54%2F11.jpeg?alt=media)

**Εργαλείο δοκιμής**

Χρησιμοποιήστε το FlexGuard FG-701 Glassbreak Simulator για να δημιουργήσετε ήχο θραύσης γυαλιού.

1. Ορίστε τους διακόπτες στο FG-701 σε “FLEX” και “TEST”. Πατήστε το κόκκινο κουμπί έναρξης.

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FE1Q36MJWcg88V9tt5i1Z%2F12.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

2. Τοποθετήστε το FG-701 στο επιθυμητό σημείο δοκιμής πάνω στο γυαλί και κατευθύνετε το ηχείο προς το IRAGS-35-BUS. Κλείστε την κάλυψη του παραθύρου εάν υπάρχει.
3. Χτυπήστε το γυαλί με ένα μαξιλαρωμένο εργαλείο για να δημιουργήσετε ήχο πρόσκρουσης γυαλιού. Όταν το FG-701 ανιχνεύσει τον ήχο πρόσκρουσης, θα εκπέμψει ήχο θραύσης γυαλιού.&#x20;

**Δοκιμή του Ανιχνευτή Θραύσης Γυαλιού**

Τοποθετήστε τον ανιχνευτή στο επιθυμητό σημείο εγκατάστασης. Βεβαιωθείτε ότι το επίπεδο ευαισθησίας έχει ρυθμιστεί με βάση το εύρος ανίχνευσης. Για βέλτιστη ανίχνευση, το IRAGS-35-BUS πρέπει να κοιτάζει προς τα παράθυρα για να παρακολουθεί τη θραύση γυαλιού.

1. Πατήστε το Κουμπί Δοκιμής μία φορά και η συσκευή θα εισέλθει σε λειτουργία δοκιμής για 5 λεπτά. Η πράσινη ένδειξη LED θα αναβοσβήνει αργά.
2. Πατήστε το κόκκινο κουμπί έναρξης στο FG-701. Εντός 8 δευτερολέπτων μετά το πάτημα του κουμπιού, χτυπήστε το γυαλί με ένα μαξιλαρωμένο εργαλείο για να δημιουργήσετε ήχο πρόσκρουσης. Το FG-701 θα παράγει μια έκρηξη ήχου θραύσης γυαλιού.
3. Το IRAGS-35-BUS θα ενεργοποιηθεί εάν τόσο ο ήχος πρόσκρουσης όσο και ο ήχος θραύσης ληφθούν σωστά. Η πράσινη ένδειξη LED θα αναβοσβήνει γρήγορα και η πορτοκαλί LED θα ανάψει. Θα σταλεί σήμα θραύσης γυαλιού στον Πίνακα Ελέγχου.

{% hint style="warning" %}
Σημείωση:

Αφού πατηθεί το κόκκινο κουμπί έναρξης στο FG-701, εάν δεν γίνει χτύπημα εντός των 8 δευτερολέπτων, ο προσομοιωτής θα απενεργοποιηθεί αυτόματα. Θα χρειαστεί να πατήσετε ξανά το κόκκινο κουμπί έναρξης για να επανεκκινήσετε τη δοκιμή.
{% endhint %}

### Πάχος γυαλιού

Float Glass: 3 mm έως 6,4 mm (1/8 έως 1/4”)

Tempered Glass: 2,4 mm έως 6,4 mm (3/32 έως 1/4”)

Wired Glass: 3,2 mm έως 6,4 mm (1/8 έως 1/4”)

Laminated Glass: 3,2 mm έως 6,4 mm (1/8 έως 1/4”)

### Λειτουργία Διπλής Ανίχνευσης

* Ο αισθητήρας κίνησης PIR διαθέτει λειτουργία διπλής ανίχνευσης που ενισχύει την ακρίβεια της ανίχνευσης.
* Όταν η λειτουργία είναι ενεργοποιημένη, ο αισθητήρας κίνησης PIR θα ενεργοποιήσει τον συναγερμό μόνο εάν ανιχνευθούν δύο διαδοχικές κινήσεις εντός καθορισμένου χρονικού πλαισίου (5 δευτερόλεπτα, 10 δευτερόλεπτα, 15 δευτερόλεπτα, προγραμματιζόμενα από τον Πίνακα Ελέγχου).
* Εάν η λειτουργία διπλής ανίχνευσης είναι απενεργοποιημένη, ο αισθητήρας PIR θα ενεργοποιήσει αμέσως συναγερμό με την ανίχνευση οποιασδήποτε κίνησης.
* Για να προσαρμόσετε τον χρόνο διπλής ανίχνευσης ή να απενεργοποιήσετε πλήρως αυτή τη λειτουργία, ανατρέξτε στην ενότητα Απομακρυσμένης Διαμόρφωσης.

### Χρονόμετρο Ύπνου

* Ο αισθητήρας κίνησης PIR διαθέτει αυτόματο «χρόνο ύπνου» για καθορισμένη περίοδο μετά τη μετάδοση ενός συμβάντος συναγερμού.
* Κατά τη διάρκεια του χρόνου ύπνου, ο αισθητήρας PIR δεν θα επαναμεταδώσει συναγερμό. Μόνο μετά τη λήξη του χρόνου ύπνου ο αισθητήρας PIR θα συνεχίσει να αποστέλλει συναγερμούς, ενεργοποιούμενος από μία κίνηση ή δύο κινήσεις όταν η Διπλή Ανίχνευση είναι ενεργοποιημένη.
* Ο χρονοδιακόπτης ύπνου μπορεί να ρυθμιστεί εξ αποστάσεως σε 10 δευτερόλεπτα, 20 δευτερόλεπτα, 30 δευτερόλεπτα, 60 δευτερόλεπτα, 90 δευτερόλεπτα, 120 δευτερόλεπτα, 180 δευτερόλεπτα ή να απενεργοποιηθεί εντελώς. Ανατρέξτε στην ενότητα Απομακρυσμένης Διαμόρφωσης για λεπτομέρειες.

### Λειτουργία Ανοσίας Κατοικίδιων PIR

Το IRAGS-35-BUS υποστηρίζει λειτουργία ανοσίας κατοικίδιων και δεν θα ανιχνεύει κατοικίδια έως 25 kg για ελαχιστοποίηση ψευδών συναγερμών.

Η λειτουργία Ανοσίας Κατοικίδιων μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί ρυθμίζοντας τη θέση του διακόπτη Jumper Ανοσίας Κατοικίδιων (JP3). Όταν ο διακόπτης Jumper (JP3) είναι σε ON, η ανοσία κατοικίδιων απενεργοποιείται (εργοστασιακή προεπιλογή). Όταν ο διακόπτης Jumper (JP3) είναι σε OFF, η ανοσία κατοικίδιων ενεργοποιείται. Η λειτουργία ανοσίας κατοικίδιων μπορεί επίσης να ρυθμιστεί απομακρυσμένα όπως περιγράφεται στο ***Απομακρυσμένη Ρύθμιση*** παρακάτω τμήμα.

### Ρύθμιση Ευαισθησίας

* **Για τον αισθητήρα κίνησης PIR**

Μπορείτε να χρησιμοποιήσετε τον διακόπτη jumper αύξησης ευαισθησίας (JP4) για να αυξήσετε την ευαισθησία ανίχνευσης του PIR.

Για να αυξήσετε την ευαισθησία ανίχνευσης, ρυθμίστε το JP4 σε ON. Για να διατηρήσετε την κανονική ευαισθησία, ρυθμίστε το JP4 σε OFF (Προεπιλογή). Η ευαισθησία του PIR μπορεί επίσης να ρυθμιστεί απομακρυσμένα όπως περιγράφεται στο ***Απομακρυσμένη Ρύθμιση*** παρακάτω τμήμα.

* **Για τον Ανιχνευτή Θραύσης Γυαλιού**

Η ευαισθησία για τον Ανιχνευτή Θραύσης Γυαλιού μπορεί να ρυθμιστεί μόνο στην ιστοσελίδα του Πίνακα Ελέγχου. Ανατρέξτε στο ***Απομακρυσμένη Ρύθμιση*** παρακάτω τμήμα.

Η ρύθμιση της ευαισθησίας θα αλλάξει το εύρος ανίχνευσης. Ο ανιχνευτής θα στέλνει σήματα συναγερμού στον Πίνακα Ελέγχου σύμφωνα με τα διαφορετικά επίπεδα ευαισθησίας που έχουν οριστεί στον Πίνακα Ελέγχου. Τα επίπεδα ευαισθησίας περιλαμβάνουν μέγιστο, μέτριο, χαμηλό και ελάχιστο. Η ευαισθησία είναι ρυθμισμένη στο Μέγιστο (υψηλό) από προεπιλογή.

| **Ευαισθησία**   | **Εύρος ανίχνευσης** |
| ---------------- | -------------------- |
| Μέγιστο (Υψηλό)  | 8m                   |
| Μεσαίο (Μετ.)    | 5m                   |
| Χαμηλό (Low)     | 3m                   |
| Ελάχιστο (Lower) | 1.5m                 |

### Flex & Ανίχνευση Ήχου

* Ο ανιχνευτής θραύσης γυαλιού διαθέτει ανίχνευση χαμηλής συχνότητας για πρόσκρουση γυαλιού (flex) καθώς και υψηλής συχνότητας για θραύση γυαλιού (audio).
* Συνήθως ο ανιχνευτής θραύσης γυαλιού θα ενεργοποιήσει συναγερμό όταν ανιχνεύσει πρόσκρουση γυαλιού ακολουθούμενη από θραύση γυαλιού.
* Εάν απενεργοποιήσετε την ανίχνευση flex για πρόσκρουση γυαλιού, ο ανιχνευτής θραύσης γυαλιού θα ενεργοποιήσει συναγερμό μόλις ανιχνεύσει ήχο υψηλής συχνότητας.

{% hint style="warning" %}
Σημείωση:

Η απενεργοποίηση της ανίχνευσης flex για πρόσκρουση γυαλιού θα αυξήσει την πιθανότητα ψευδών συναγερμών λόγω περιβαλλοντικών ήχων.
{% endhint %}

* &#x20;Εάν τόσο η Ανίχνευση Flex όσο και η Ανίχνευση Ήχου απενεργοποιηθούν, ο ανιχνευτής θραύσης γυαλιού ουσιαστικά απενεργοποιείται.

### Απομακρυσμένη Ρύθμιση

* **Για τον αισθητήρα κίνησης PIR**

Όταν ο PIR τροφοδοτείται, η λειτουργία ανοσίας κατοικίδιων και η ευαισθησία του καθορίζονται ρυθμίζοντας τις ρυθμίσεις JP3 και JP4 ή αλλάζοντας απομακρυσμένα τις ρυθμίσεις ανοσίας κατοικίδιων και ευαισθησίας από τον Πίνακα Ελέγχου. Οι απομακρυσμένες ρυθμίσεις θα υπερισχύουν των ρυθμίσεων jumper. **Ιστοσελίδα Πίνακα Ελέγχου**

1. Στην τοπική ιστοσελίδα του Πίνακα, μεταβείτε στη σελίδα Επεξεργασίας Συσκευής κάνοντας κλικ στο “Edit” της εγγραφής IR.
2. Εισαγάγετε τη διαμόρφωση του αισθητήρα κίνησης PIR (4 hex) στην ενότητα Ρύθμισης Αισθητήρα. Κάντε κλικ στο OK για επιβεβαίωση.

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGbcISUjHXtPYvPe8xkZV%2F13.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

3. Ανατρέξτε στον παρακάτω πίνακα για λεπτομέρειες διαμόρφωσης. Για παράδειγμα, εάν θέλετε να ρυθμίσετε την ακόλουθη ρύθμιση, *Ανοσία Κατοικίδιων **ενεργοποιημένη**, **Υψηλή** Ευαισθησία, Χρόνος Διπλής Ανίχνευσης **5 δευτερόλεπτα**, Χρονοδιακόπτης Ύπνου **10 δευτερόλεπτα***, παρακαλώ εισαγάγετε ***0311 (hex)***.

![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6kP0JiowqKcdcr9PbH2j%2F14.png?alt=media)

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Ft5Y5ZZjv3WQ1aEHFGWm7%2Fimage.png?alt=media&#x26;token=e92324b4-065e-4f1a-92b3-4a6fe860a2df" alt=""><figcaption></figcaption></figure>

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJiXziEkFvzroml8ukftD%2Fimage.png?alt=media&#x26;token=80ba8265-269a-44ee-8478-914b392cf574" alt=""><figcaption></figcaption></figure>

* **Για τον Ανιχνευτή Θραύσης Γυαλιού**

Λειτουργίες για τον Ανιχνευτή Θραύσης Γυαλιού μπορούν να οριστούν μόνο στην ιστοσελίδα του Πίνακα Ελέγχου. Οι ρυθμιζόμενες λειτουργίες είναι audio (ανίχνευση υψηλής συχνότητας για ήχο θραύσης γυαλιού), flex (ανίχνευση χαμηλής συχνότητας για ήχο πρόσκρουσης γυαλιού) και ευαισθησία.

**Ιστοσελίδα Πίνακα Ελέγχου**

1. Κάντε κλικ στο “Edit” της εγγραφής Glass στην ιστοσελίδα του Πίνακα Ελέγχου.
2. Πατήστε μία φορά το Κουμπί Δοκιμής και τότε θα εμφανιστεί η ενότητα Ρύθμισης Αισθητήρα.

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FezMepXZwnWmUDjmajGR8%2F15.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

3. Συμπληρώστε την τιμή διαμόρφωσης σύμφωνα με τον παρακάτω πίνακα και κάντε κλικ στο OK για επιβεβαίωση.

Η πορτοκαλί ένδειξη LED θα φωτίσει αργά και στη συνέχεια θα σβήσει, υποδεικνύοντας ότι η εντολή προγραμματισμού από τον Πίνακα Ελέγχου έχει οριστεί επιτυχώς για τον Ανιχνευτή Θραύσης Γυαλιού.

| **ACGS Διαμόρφωση** | **Ήχος (Θραύση Γυαλιού)**                            | **Flex (Πρόσκρουση Γυαλιού)** | **Ευαισθησία** |
| ------------------- | ---------------------------------------------------- | ----------------------------- | -------------- |
| 01xx                | Απενεργοποίηση (Ο ανιχνευτής ACGS απενεργοποιημένος) |                               |                |
| 0000                | Ενεργοποίηση                                         | Ενεργοποίηση                  | Κάτω           |
| 0001                | Ενεργοποίηση                                         | Ενεργοποίηση                  | Χαμηλή         |
| 0002                | Ενεργοποίηση                                         | Ενεργοποίηση                  | Μεσαία         |
| 0003 (Προεπιλογή)   | Ενεργοποίηση                                         | Ενεργοποίηση                  | Υψηλή          |
| 0008                | Ενεργοποίηση                                         | Απενεργοποίηση                | Κάτω           |
| 0009                | Ενεργοποίηση                                         | Απενεργοποίηση                | Χαμηλή         |
| 000A                | Ενεργοποίηση                                         | Απενεργοποίηση                | Μεσαία         |
| 000B                | Ενεργοποίηση                                         | Απενεργοποίηση                | Υψηλή          |

{% hint style="warning" %}
Σημείωση:

&#x20;Η απενεργοποίηση της ανίχνευσης flex για πρόσκρουση γυαλιού θα αυξήσει την πιθανότητα ψευδών συναγερμών λόγω περιβαλλοντικών ήχων.
{% endhint %}

### Καλωδίωση του IRAGS-35-BUS

* Πριν συνδέσετε τον ανιχνευτή κίνησης PIR στο σύστημα BUS, απενεργοποιήστε την τροφοδοσία.
* Για να βοηθήσετε στις συνδέσεις καλωδίων, τα τερματικά σε κάθε μονάδα συστήματος BUS είναι χρωματικώς κωδικοποιημένα.

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F71T8jVdnKYZRHa4pgXMF%2Fimage.png?alt=media&#x26;token=cc375bf0-7eb9-4c59-8428-4df3a7c9aa69" alt=""><figcaption></figcaption></figure>

* Για βέλτιστη επικοινωνία στο δίκτυο BUS, ενεργοποιήστε τους Τερματικούς Αντιστάτες Jumper μόνο στα δύο άκρα (τα δύο πιο απομακρυσμένα σημεία) για να αποτρέψετε ανακλάσεις σήματος και να βελτιώσετε τη σταθερότητα επικοινωνίας. Μην ενεργοποιείτε jumpers σε ενδιάμεσες συσκευές BUS --- μόνο τα δύο άκρα πρέπει να τα έχουν ενεργοποιημένα.

{% hint style="warning" %}
Σημείωση:

* Ο αποσπώμενος σχεδιασμός των τερματικών BUS βελτιώνει την αποδοτικότητα εγκατάστασης. Πριν από την καλωδίωση, μπορείτε να αφαιρέσετε τα τερματικά από την πλακέτα PCB για ευκολία και να τα επανατοποθετήσετε μετά την καλωδίωση.

* Μετά την αποσύνδεση του τερματικού, όταν το επανατοποθετείτε στην πλακέτα, βεβαιωθείτε ότι το εγκαθιστάτε στην ίδια κατεύθυνση για να αποφύγετε πιθανούς κινδύνους.
  {% endhint %}

* Αφού τα καλώδια συνδεθούν και τα τερματικά επανατοποθετηθούν στη βάση, επανατοποθετήστε τη συσκευή στη βάση και πιέστε προς τα κάτω ώστε οι BUS λωρίδες στη βάση να συνδεθούν σωστά με την υποδοχή σύνδεσης στη συσκευή για να λειτουργήσει το Τερματικό BUS.

* Λανθασμένες συνδέσεις θα έχουν ως αποτέλεσμα αποτυχία ή εσφαλμένη λειτουργία. Ελέγξτε την καλωδίωση και βεβαιωθείτε για τις σωστές συνδέσεις πριν εφαρμόσετε τροφοδοσία.

![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FSYsoeZRzdKoqvhvNUrUQ%2F17.jpeg?alt=media)

### Έναρξη

Ακολουθήστε τα παρακάτω βήματα για να μάθετε τη συσκευή στον Υβριδικό Πίνακα. **Βήμα 1** Συνδέστε τη συσκευή στον Πίνακα. Στη συνέχεια, ενεργοποιήστε τον Πίνακα.

**Βήμα 2** Στην ιστοσελίδα του Πίνακα, κάντε κλικ “**Εκμάθηση**” για να εισέλθετε στη σελίδα εκμάθησης.

**Βήμα 3** Κάντε κλικ “**Start**” για να εισέλθετε σε λειτουργία εκμάθησης.

**Βήμα 4** Κάντε κλικ “**Add**” για να συμπεριλάβετε τη συσκευή στον Πίνακα.

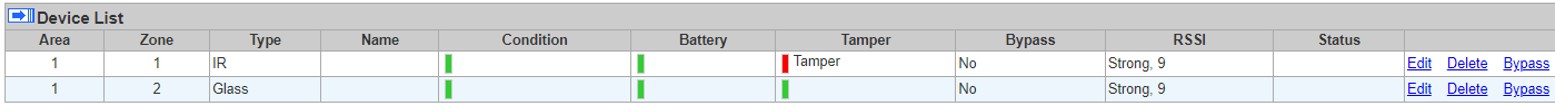

 Το IRAGS-35-BUS θα αναγνωριστεί ως δύο ξεχωριστές συσκευές (δηλαδή PIR & Ανιχνευτής Θραύσης Γυαλιού), καταλαμβάνοντας δύο ζώνες μετά την εκμάθησή του στον Πίνακα Ελέγχου.

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F268HXq9FQdDwBT6hCuFv%2F18.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

Βήμα 5. Εάν η συσκευή έχει αποκτηθεί επιτυχώς στον Πίνακα, θα εμφανιστεί στην ενότητα “Learned Device”.

### Ταυτοποίηση

Η “**Identify**” λειτουργία χρησιμοποιείται για τον εντοπισμό μιας συγκεκριμένης συσκευής BUS στο ενσύρματο σύστημα BUS. Αυτή η λειτουργία βοηθά στη διάκριση ποια συσκευή είναι ποια, ιδιαίτερα σε μεγάλη εγκατάσταση όπου περιλαμβάνονται πολυάριθμες συσκευές BUS.

Για να εντοπίσετε τον ενσύρματο PIR & Ανιχνευτή Θραύσης Γυαλιού στο σύστημα BUS:

**Βήμα 1** Στην ιστοσελίδα του Υβριδικού Πίνακα, κάντε κλικ “Identify” κάτω από την λίστα συσκευών μετά την καταχώριση της στήλης συσκευής IR ή Glass.

**Βήμα 2** Εάν ο ενσύρματος PIR & Ανιχνευτής Θραύσης Γυαλιού λάβει το σήμα από τον Υβριδικό Πίνακα, η ιστοσελίδα θα εμφανίσει μήνυμα επιτυχίας και η ένδειξη LED του ανιχνευτή θα αναβοσβήνει 10 φορές για να υποδείξει τη θέση του στον χρήστη.

{% hint style="warning" %}
Σημείωση:

Εάν εμφανιστεί μήνυμα χρονικού ορίου στην ιστοσελίδα, αυτό σημαίνει ότι ο ενσύρματος PIR & Ανιχνευτής Θραύσης Γυαλιού δεν έλαβε το σήμα από τον Πίνακα.

Ελέγξτε εάν το IRAGS-35-BUS είναι σωστά συνδεδεμένο με τον Πίνακα εντός κατάλληλης απόστασης καλωδίωσης.
{% endhint %}

### Δοκιμή Περίπατου (Walk Test)

* Για να βεβαιωθείτε ότι ο ενσύρματος PIR & Ανιχνευτής Θραύσης Γυαλιού μπορεί να επικοινωνήσει με τον Πίνακα μετά την εκμάθηση, θέστε τον Πίνακα Ελέγχου σε λειτουργία Walk Test και πατήστε το κουμπί Δοκιμής στο IRAGS-35-BUS για να στείλει δοκιμαστικό σήμα στον Πίνακα.
* Όταν ο Πίνακας λάβει το δοκιμαστικό σήμα, θα εκδώσει έναν ήχο και θα εμφανίσει τις πληροφορίες του ενσύρματου PIR & Ανιχνευτή Θραύσης Γυαλιού ανάλογα στην κορυφή της λίστας συσκευών.

{% hint style="warning" %}
Σημείωση:

Εάν δεν υπάρχει απάντηση από τον Πίνακα μετά το πάτημα του κουμπιού δοκιμής, σημαίνει ότι ο Πίνακας δεν έλαβε το δοκιμαστικό σήμα από τη συσκευή.

Ελέγξτε εάν το IRAGS-35-BUS είναι σωστά συνδεδεμένο με τον Πίνακα εντός κατάλληλης απόστασης καλωδίωσης
{% endhint %}

### Επαναφορά εργοστασιακών ρυθμίσεων

Ο PIR & ο Ανιχνευτής Θραύσης Γυαλιού μπορούν να επαναφερθούν στις εργοστασιακές ρυθμίσεις της προεπιλεγμένης ανοσίας κατοικίδιων και ευαισθησίας με βάση τις ρυθμίσεις JP3 και JP4. Ακολουθήστε τα παρακάτω βήματα για να προχωρήσετε.

**Βήμα 1** Απενεργοποιήστε τον ανιχνευτή αποσυνδέοντας την τροφοδοσία από τον Πίνακα Ελέγχου.

**Βήμα 2** Πατήστε και κρατήστε πατημένο το Κουμπί Δοκιμής του ανιχνευτή και στη συνέχεια ενεργοποιήστε τον Πίνακα. Συνεχίστε να κρατάτε το Κουμπί Δοκιμής μέχρι το LED να αναβοσβήσει 5 φορές. Η Επαναφορά εργοστασιακών ρυθμίσεων έχει ολοκληρωθεί.

## Εγκατάσταση

### Οδηγίες Εγκατάστασης

* Όταν ο ανιχνευτής τοποθετείται σε ύψος 2,3-2,5 μέτρων πάνω από το έδαφος, το εύρος ανίχνευσης του PIR φτάνει έως 12 μέτρα.
* Για βέλτιστη ανίχνευση θραύσης γυαλιού, ο ανιχνευτής θα πρέπει να κοιτάζει προς το παράθυρο για να παρακολουθεί τη θραύση γυαλιού.
* Όταν η λειτουργία Ανοσίας Κατοικίδιων είναι ενεργοποιημένη, ο PIR δεν θα ανιχνεύει κατοικίδια έως 25 kg όταν τοποθετείται στο ύψος 2,3-2,5 μέτρων πάνω από το έδαφος. Εάν απαιτείται, μπορείτε να προσαρμόσετε το ύψος του PIR ανάλογα με το μέγεθος του κατοικίδιου για βέλτιστη απόδοση ανοσίας. Η υψηλότερη θέση εγκατάστασης θα παρέχει μεγαλύτερο χώρο ανοσίας για κατοικίδια, αλλά θα αυξήσει το τυφλό σημείο κάτω από τον PIR.
* Μετά την επιλογή του σημείου εγκατάστασης, πατήστε το Κουμπί Δοκιμής για είσοδο σε Λειτουργία Δοκιμής. Περιοδεύστε την προστατευόμενη περιοχή σημειώνοντας πότε ανάβει το LED και ελέγξτε ότι η κάλυψη ανίχνευσης είναι επαρκής.
* Όταν η κάλυψη ανίχνευσης κρίνεται ικανοποιητική, ακολουθήστε τα βήματα που περιγράφονται στην ***Μέθοδος στήριξης*** παρακάτω ενότητα για την τοποθέτηση του ανιχνευτή.

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUriFhzsQlspzfjIUViVP%2Fimage.png?alt=media&#x26;token=74335180-4542-4da6-af38-c915085e8fc2" alt=""><figcaption></figcaption></figure>

### Μέθοδος στήριξης

* Ο ανιχνευτής έχει σχεδιαστεί για τοποθέτηση είτε σε επίπεδη επιφάνεια είτε σε γωνία.
* Η βάση διαθέτει σημεία αποκοπής όπου το πλαστικό είναι λεπτότερο και μπορεί να σπάσει για σκοπούς τοποθέτησης (ΕΙΚ. 1).
* Πέντε οπές αγκίστρωσης στη συσκευή χρησιμεύουν για να αγκιστρωθεί η συσκευή στη βάση (ΕΙΚ. 2) κατά την εγκατάσταση.

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Foh4h7GXn2cM1uIq2zWOT%2Fimage.png?alt=media&#x26;token=5589a9f5-0107-424f-821a-e3230a6ffdb6" alt=""><figcaption></figcaption></figure>

**Επιφανειακή τοποθέτηση:**

1. Χαλαρώστε την κάτω βίδα στερέωσης και αποσπάστε τη συσκευή από τη βάση σύροντας τη συσκευή προς τα πάνω και τραβώντας τη συσκευή και τη βάση χωριστά.

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXeNM2q9uA8clI88uHtij%2Fimage.png?alt=media&#x26;token=d38aac6a-65c0-4840-8781-574679b2458f" alt=""><figcaption></figcaption></figure>

2. Σπάστε τα δύο σημεία στερέωσης της επιφάνειας από το εσωτερικό της βάσης· χρησιμοποιήστε τις οπές ως πρότυπο και τρυπήστε οπές στην επιφάνεια όπου θα τοποθετηθεί.
3. (Προαιρετικό) Εισάγετε ούπα εάν η συσκευή πρόκειται να στερεωθεί σε σοβά ή τούβλα.

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FSWO5ZhENF3NoMn8lSIBb%2Fimage.png?alt=media&#x26;token=19a3dd37-d696-403f-9132-db4c43146a3e" alt=""><figcaption></figcaption></figure>

4. Αγκαλιάστε (κρεμάστε) τη συσκευή πάνω στη βάση και πιέστε τη συσκευή προς τη βάση.

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3eZYjcGgtlmQHdPKJTMS%2Fimage.png?alt=media&#x26;token=453bc67f-1015-411e-805d-6fc88fab4a99" alt=""><figcaption></figcaption></figure>

5. Πιέστε τη συσκευή προς τα κάτω και στερεώστε τη κάτω βίδα στερέωσης για να ασφαλίσετε σταθερά τη συσκευή στη βάση.

<br>

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRXvPJi3yFS3TwIfsOGN5%2Fimage.png?alt=media&#x26;token=3b51a184-a1e1-413f-8928-b7fd21311c21" alt=""><figcaption></figcaption></figure>

**Τοποθέτηση σε γωνία:**

1\) Χαλαρώστε την κάτω βίδα στερέωσης και αποσπάστε τη συσκευή από τη βάση σύροντας τη συσκευή προς τα πάνω και τραβώντας τη συσκευή και τη βάση χωριστά.

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3r82s2PCN6oCzQxk3Kk4%2Fimage.png?alt=media&#x26;token=f39859be-39b3-4b19-93e3-f7f7de0d88fe" alt=""><figcaption></figcaption></figure>

2. Σπάστε τα δύο σημεία στερέωσης της επιφάνειας από το εσωτερικό της βάσης· χρησιμοποιήστε τις οπές ως πρότυπο και τρυπήστε οπές στην επιφάνεια όπου θα τοποθετηθεί.
3. (Προαιρετικό) Εισάγετε ούπα εάν η συσκευή πρόκειται να στερεωθεί σε σοβά ή τούβλα.

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FglMStDtHkns0Aawh8ix7%2Fimage.png?alt=media&#x26;token=5e260561-2327-42c9-8949-ed4c27697a26" alt=""><figcaption></figcaption></figure>

&#x20;&#x20;

4. Πιέστε τη συσκευή προς τα κάτω και στερεώστε τη κάτω βίδα στερέωσης για να ασφαλίσετε σταθερά τη συσκευή στη βάση.

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FnrBQABMnjWcwgYiqaR8t%2Fimage.png?alt=media&#x26;token=883b548a-1a67-43ed-8177-1935d93c6f09" alt=""><figcaption></figcaption></figure>

5. Αγκαλιάστε (κρεμάστε) τη συσκευή πάνω στη βάση και πιέστε τη συσκευή προς τη βάση.

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYs2RCdgJavqvyxSqhn2N%2Fimage.png?alt=media&#x26;token=33934315-f22a-4893-b744-8c7eeb251673" alt=""><figcaption></figcaption></figure>

6. Πιέστε τη συσκευή προς τα κάτω και στερεώστε τη κάτω βίδα στερέωσης για να ασφαλίσετε σταθερά τη συσκευή στη βάση.

### Συστάσεις εγκατάστασης

**Συνιστάται να εγκαταστήσετε τον ενσύρματο PIR & Ανιχνευτή Θραύσης Γυαλιού στις παρακάτω θέσεις:**

* Κοιτάξτε προς το παράθυρο και τοποθετήστε σε ύψος 2,3-2,5 μέτρων για την καλύτερη απόδοση.
* Αποφύγετε θέσεις ή σκάλες όπου τα ζώα μπορούν να εισέλθουν στην περιοχή ανίχνευσης ανεβαίνοντας σε έπιπλα ή άλλα αντικείμενα.
* Σε θέση τέτοια ώστε ένας εισβολέας συνήθως να κινείται διαγωνίως περάνοντας από το πεδίο όρασης του PIR από τη μία πλευρά στην άλλη.&#x20;
* Σε γωνία για να δώσετε το ευρύτερο πεδίο θέασης.
* Σε θέση όπου το πεδίο όρασης του δεν θα εμποδίζεται από π.χ. κουρτίνες, διακοσμητικά κ.λπ.
* Μακριά από πηγές ήχου όπως ηχεία, κλιματιστικά ή κινητήρες.
* Όσο το δυνατόν πιο μακριά από παράθυρα ή πόρτες για να αποφευχθεί η παρεμβολή εξωτερικών ήχων.

&#x20;**Περιορισμοί**

<figure><img src="https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLUIdK9dI7Ni7bc8rTDXR%2Fimage.png?alt=media&#x26;token=305c828e-a2dc-4dc5-afe9-c068961bf7d1" alt=""><figcaption></figcaption></figure>
