VESTA-206
PRL-3ZW-AC
Διακόπτης με Ρελέ Z-Wave Toggle
Εισαγωγή
Το PRL-3ZW-AC είναι ένας Διακόπτης με Ρελέ Z-Wave Toggle. Ο Διακόπτης με Ρελέ Toggle μπορεί να συνδεθεί σε συσκευή με καλωδίωση και να οριστεί σε Κανονικά Ανοικτή (N.O.) κατάσταση. Μετά την ένταξη στο δίκτυο Z-Wave, ο Διακόπτης με Ρελέ Toggle μπορεί να ελεγχθεί μέσω του δικτύου Z-Wave για την ενεργοποίηση των συνδεδεμένων συσκευών.
Το Z-Wave είναι ένα ασύρματο πρωτόκολλο επικοινωνίας που χρησιμοποιεί ραδιοσυχνότητες χαμηλής ισχύος. Εκμεταλλευόμενο το mesh δίκτυο Z-Wave, οι εντολές μπορούν να δρομολογηθούν στον προορισμό τους μέσω ενδιάμεσων προϊόντων Z-Wave που «ακούν».
Το ρελέ μπορεί να ελέγχει κόμβους Z-Wave απλώς πατώντας το κουμπί λειτουργίας και μπορεί επίσης να σας ειδοποιήσει για προβλήματα επικοινωνίας σήματος.
Η σειρά Διακοπτών με Ρελέ Z-Wave περιλαμβάνει τα ακόλουθα μοντέλα:
PRL-3ZW-AC
PRL-3ZW-AC-OTA
Αναγνώριση Μερών
1. Ενδεικτική λυχνία LED
Ο δείκτης LED χρησιμοποιείται για να υποδείξει την κατάσταση του ρελέ:
LED Αναμμένο: Ρελέ Ενεργό
LED Σβηστό: Ρελέ Απενεργοποιημένο
Κουμπί Λειτουργίας
Πατήστε το κουμπί 3 φορές μέσα σε 1,5 δευτερόλεπτα για να στείλετε κωδικό εκμάθησης.
Πατήστε και κρατήστε πατημένο το κουμπί για 10 δευτερόλεπτα για επαναφορά εργοστασιακών ρυθμίσεων.
Πατήστε το κουμπί για να ανάψετε/σβήσετε το ρελέ.
Τερματικά σύνδεσης
Συνδέστε το καλώδιο στο τερματικό, σφίξτε τη βίδα για να κλείσετε το κλιπ και να συγκρατήσετε το καλώδιο στη θέση του. Ξεβιδώστε για να ανοίξετε το κλιπ και να αφαιρέσετε το καλώδιο που είναι συνδεδεμένο στο τερματικό.
Ουδέτερος
Φάση (είσοδος AC)
Για την τροφοδοσία του PRL-3ZW, συνδέστε τα ακροδέκτες L & N της Τροφοδοσίας στους ακροδέκτες L & N.
5. NO
Για σύνδεση Κανονικά Ανοιχτή με τη συσκευή
6. Κοινό
Συνδέστε τους ακροδέκτες NO & COM της καλωδιωμένης συσκευής στους ακροδέκτες NO & COM του PRL-3ZW.
Προδιαγραφή
Πηγή Τροφοδοσίας (Εξωτερική Τροφοδοσία): 100-240VAC
Έξοδος Ρελέ: Ρελέ SPDT χωρίς δυναμικό, Μέγιστο Φορτίο Λειτουργίας: 5A (Ωμικό) στα 24VDC ή 240VAC.
Καλώδιο Ψιλοπλεγμένο: 14 ~ 22 AWG
Θερμοκρασία Λειτουργίας: -10°C έως 45°C (14°F έως 113°F)
Υγρασία: Έως 85% χωρίς συμπύκνωση
Διαστάσεις: 71mm x 49mm x 26mm
Περιβάλλον Εγκατάστασης
Ο Διακόπτης με Ρελέ Toggle πρέπει να εγκατασταθεί σε εσωτερικό χώρο σε ξηρό σημείο.
Συνιστάται να εγκαταστήσετε τη συσκευή σε πλαστική φωλιά ανθεκτική στη φωτιά.
Μην εγκαθιστάτε τη συσκευή σε μεταλλικό κουτί διακόπτη για βέλτιστη εμβέλεια Z-Wave.
Όλες οι εργασίες στη συσκευή, συμπεριλαμβανομένης της εγκατάστασης και της συντήρησης, πρέπει να εκτελούνται από έναν εξειδικευμένο και αδειοδοτημένο ηλεκτρολόγο.
Για να αποφευχθεί ηλεκτροπληξία και/ή ζημιά στον εξοπλισμό, αποσυνδέστε την ηλεκτρική τροφοδοσία στον κεντρικό ασφάλεια ή διακόπτη κυκλώματος πριν από την εγκατάσταση και τη συντήρηση.
Μην συνδέετε τη συσκευή σε φορτία που υπερβαίνουν το υποστηριζόμενο ρεύμα φορτίου.
Εγκατάσταση

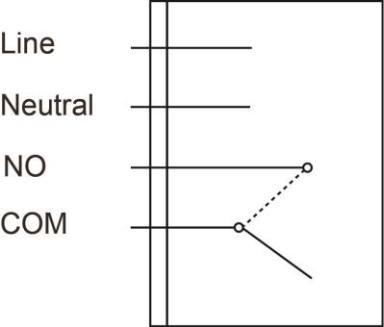

Συνδέστε το ρελέ σύμφωνα με τις παρακάτω οδηγίες ή ανατρέξτε στο διάγραμμα για περισσότερες πληροφορίες.
Απενεργοποιήστε την τροφοδοσία πριν από τη σύνδεση.
Συνδέστε τους ακροδέκτες L και N της τροφοδοσίας στους ακροδέκτες Φάσης και Ουδέτερου του PRL αντίστοιχα.
Ανάλογα με τη συσκευή που θέλετε να ελέγξετε μέσω του ρελέ, επιλέξτε τον ακροδέκτη NO και καλωδιώστε το ρελέ με τη συσκευή για να δημιουργήσετε σύνδεση Κανονικά Ανοιχτή με τη συσκευή.
Μετά την ολοκλήρωση της καλωδίωσης, ενεργοποιήστε την τροφοδοσία για να τροφοδοτήσετε τον διακόπτη εναλλαγής του ρελέ.
Η καλωδίωση του PRL πρέπει να πραγματοποιείται μόνο από πιστοποιημένο τεχνικό με κατάλληλη γνώση και εκπαίδευση σε ηλεκτρικό εξοπλισμό.
Χαρακτηριστικά
Προσθήκη συσκευής (Ενσωμάτωση)
Συνδέστε την είσοδο τροφοδοσίας στον Διακόπτη με Ρελέ Toggle σύμφωνα με τις παραπάνω οδηγίες εγκατάστασης και τροφοδοτήστε τον Διακόπτη με Ρελέ Toggle.
Βάλτε την πύλη Z-Wave ή τον πίνακα ελέγχου σε Λειτουργία προσθήκης (Inclusion mode) (ανατρέξτε στο εγχειρίδιο της πύλης Z-Wave ή του πίνακα ελέγχου).
Εντός 1,5 δευτερολέπτου, πατήστε το κουμπί λειτουργίας 3 φορές.
Ανατρέξτε στο εγχειρίδιο λειτουργίας της πύλης ή του πίνακα ελέγχου Z-Wave για να ολοκληρώσετε τη διαδικασία προσθήκης.
Εάν η συσκευή έχει ήδη προστεθεί (συμπεριληφθεί) σε άλλη Πύλη/Πίνακα Ελέγχου Z-Wave, ή εάν δεν είναι δυνατή η προσθήκη της στη τρέχουσα Πύλη/Πίνακα Ελέγχου Z-Wave, δοκιμάστε πρώτα να την αφαιρέσετε (βλέπε Αφαίρεση Συσκευής).
Αφαίρεση συσκευής (Εξαίρεση)
Η συσκευή πρέπει να αφαιρεθεί από το υπάρχον δίκτυο Z-Wave πριν προστεθεί σε άλλο. Λειτουργία Απομάκρυνσης
Βάλτε την πύλη Z-Wave ή τον πίνακα ελέγχου σε Λειτουργία απομάκρυνσης (ανατρέξτε στο εγχειρίδιο της πύλης Z-Wave ή του πίνακα ελέγχου).
Εντός 1,5 δευτερολέπτων, πατήστε το Κουμπί Λειτουργίας 3 φορές και η συσκευή θα αφαιρεθεί από το δίκτυο Z-Wave.
Επαναφορά εργοστασιακών ρυθμίσεων
Η επαναφορά της συσκευής στις εργοστασιακές ρυθμίσεις θα την επαναφέρει στις προεπιλεγμένες ρυθμίσεις του εργοστασίου (δηλαδή δεν θα είναι ενσωματωμένη σε κανένα δίκτυο Z-Wave). Χρησιμοποιήστε αυτή τη διαδικασία μόνο εάν η πύλη Z-Wave ή ο πίνακας ελέγχου έχει χαθεί ή είναι εκτός λειτουργίας.
Πατήστε και κρατήστε το Κουμπί Λειτουργίας της συσκευής για 10 δευτερόλεπτα για επαναφορά στις εργοστασιακές ρυθμίσεις.
Έλεγχος Εμβέλειας
Για να ελέγξετε αν η συσκευή μπορεί να επικοινωνήσει με την πύλη Z-Wave ή τον πίνακα ελέγχου:
Βάλτε το gateway / πίνακα σε λειτουργία ελέγχου εμβέλειας (Walk Test).
Πατήστε το Κουμπί Λειτουργίας στη συσκευή
Η πύλη / ο πίνακας θα πρέπει να εμφανίσει αν η συσκευή βρίσκεται εντός της εμβέλειας λειτουργίας (ανατρέξτε στο εγχειρίδιο λειτουργίας της πύλης / του πίνακα).
Λειτουργία
Έλεγχος ρελέ
Αφού ο Διακόπτης με Ρελέ Toggle προστεθεί επιτυχώς σε ένα δίκτυο Z-Wave, η πύλη/ο πίνακας ελέγχου μπορεί να ελέγχει απομακρυσμένα το ρελέ για ενεργοποίηση, απενεργοποίηση ή εναλλαγή μεταξύ ενεργού και ανενεργού κατάστασης. Ανατρέξτε στην πύλη/τον πίνακα ελέγχου Z-Wave σας για λεπτομέρειες.
Πληροφορίες Z-Wave
Τύπος συσκευής: Διακόπτης Ενεργοποίησης/Απενεργοποίησης
Τύπος ρόλου: Πάντα Ενεργός Δούλος (AOS)
Υποστήριξη/Έλεγχος κλάσης εντολών
Υποχρεωτική υποστήριξη κλάσεων εντολών: Association CC, v2 ή νεότερο
Association Group Information CC
Basic CC
Binary Switch CC
Device Reset Locally CC
Manufacturer Specific CC
Power level CC
Version CC, v2 ή νεότερο
Z-Wave Plus Info CC
Συνιστώμενη Υποστήριξη CC: Metadata CC Ενημέρωσης Firmware
Ομάδες του Z-Wave (Έκδοση 2 της Κλάσης Εντολών Association)
Ο Διακόπτης μπορεί να ρυθμιστεί να στέλνει αναφορές στις συσκευές Z-Wave με τις οποίες συνδέεται. Υποστηρίζει μία ομάδα συσχέτισης με υποστήριξη έως πέντε κόμβων για Ομαδοποίηση 1. Για την ομαδοποίηση 1, ο Διακόπτης θα αναφέρει την πιο πρόσφατη κατάσταση του στην Πύλη/τον Πίνακα Z-Wave.
Ομάδα 1 για «LifeLine»:
Binary Switch CC (SWITCH_BINARY_REPORT)
Device Reset Locally CC (COMMAND_CLASS_DEVICE_RESET_LOCALLY)
Αυτόματη αναφορά στην Ομαδοποίηση 1 (Μέγιστος αριθμός κόμβων 5)
Αναφορά γεγονότος Ενεργοποίησης/Απενεργοποίησης
Όταν εναλλάσσεται μεταξύ Ενεργοποίησης/Απενεργοποίησης, θα στείλει Αναφορά Binary Switch στους κόμβους της Ομαδοποίησης 1.
