# VESTA-188
**UPIC-5ZBS**
## **Πανίσχυρο Υπέρυθρο Τηλεκοντρόλ (Zigbee)**
## **Εισαγωγή**
Το UPIC5-ZBS είναι ένα υπέρυθρο τηλεχειριστήριο ZigBee. Σχεδιάστηκε για να χειρίζεται τις οικιακές σας συσκευές μεταδίδοντας σήμα IR. Το υπέρυθρο τηλεχειριστήριο μπορεί να μαθαίνει τα σήματα IR που εκπέμπονται από το τηλεχειριστήριο της συσκευής. Μετά τη μάθηση του σήματος, μπορείτε να ελέγξετε απομακρυσμένα το υπέρυθρο τηλεχειριστήριο μέσω του δικτύου ZigBee για να στείλετε σήμα στη συσκευή χωρίς να χρησιμοποιήσετε χειροκίνητα το τηλεχειριστήριο, και υποστηρίζει τη δυνατότητα ενημέρωσης firmware Over-the-Air (OTA). Το υπέρυθρο τηλεχειριστήριο χρησιμοποιεί τεχνολογία ZigBee για ασύρματη μετάδοση σήματος. Το ZigBee είναι ένα πρωτόκολλο ασύρματης επικοινωνίας που είναι αξιόπιστο, έχει χαμηλή κατανάλωση ενέργειας και υψηλή απόδοση μετάδοσης. Βασισμένο στο πρότυπο IEEE802.15.4, το ZigBee επιτρέπει την ένταξη μεγάλου αριθμού συσκευών σε ένα δίκτυο και τον συντονισμό τους για ανταλλαγή δεδομένων και μετάδοση σημάτων.
Το υπέρυθρο τηλεχειριστήριο λειτουργεί ως τερματική συσκευή στο δίκτυο ZigBee. Μπορεί να ενταχθεί στο δίκτυο ZigBee για να μεταδίδει σήματα κατά την ενεργοποίησή του, αλλά δεν επιτρέπει σε άλλη συσκευή ZigBee να ενταχθεί στο δίκτυο μέσω του ίδιου της της συσκευής.
## **Αναγνώριση Μερών**

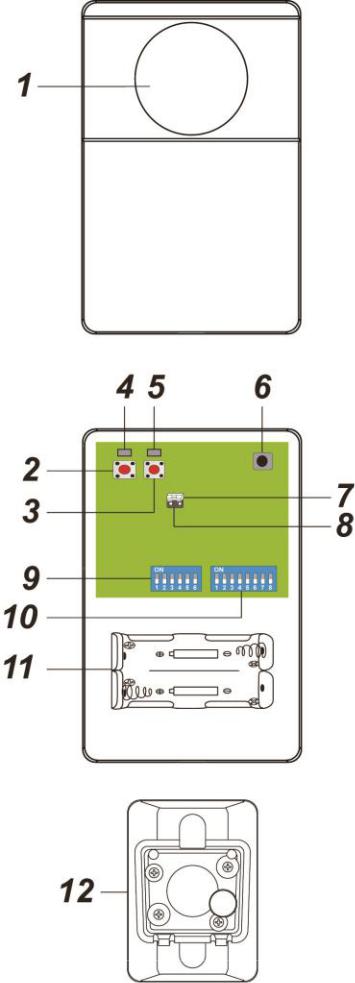

1. **Μάτι IR**
Μεταδίδει σήμα IR προς τις συσκευές.
2. **Κουμπί ZigBee**
3. **Κουμπί IR**
4. **LED ZigBee**
Αναβοσβήνει δύο φορές – το υπέρυθρο τηλεχειριστήριο εντάχθηκε επιτυχώς στο δίκτυο ZigBee
Αναβοσβήνει κάθε 20 λεπτά – το υπέρυθρο τηλεχειριστήριο έχασε τη σύνδεση με το τρέχον δίκτυο ZigBee.
5. **Δείκτης LED IR**
Αργό αναβόσβημα – το υπέρυθρο τηλεχειριστήριο είναι σε λειτουργία μάθησης IR.
Γρήγορο αναβόσβημα – το υπέρυθρο τηλεχειριστήριο λαμβάνει σήμα IR σε λειτουργία μάθησης ή μεταδίδει σήμα IR
Αναβοσβήνει κάθε μισό δευτερόλεπτο – τα δεδομένα IR διαγράφηκαν
Σβηστό :
1. Το υπέρυθρο τηλεχειριστήριο αποθηκεύει το ληφθέν σήμα IR σε λειτουργία μάθησης.
2. Το υπέρυθρο τηλεχειριστήριο βρίσκεται σε κατάσταση αδράνειας.
6. **Δέκτης Σήματος IR**
7. **Jumper χαμηλής ισχύος μετάδοσης IR (JP1)**
**Jumper Ενεργός** :Ο σύνδεσμος jumper είναι εισαχθείς συνδέοντας τις δύο ακίδες
Η ισχύς μετάδοσης IR ρυθμίστηκε σε Χαμηλή. **(Εργοστασιακή Προεπιλογή)**
**Γέφυρα Απενεργοποιημένη:** εάν ο σύνδεσμος του κονέκτορα αφαιρεθεί ή «**παρκάρει**» σε μία ακίδα.
Jumper OFF – Αποεπιλεγμένο.
8. **Jumper υψηλής ισχύος μετάδοσης IR (JP2)**
Jumper ON – Η ισχύς μετάδοσης IR ρυθμίστηκε σε Υψηλή.
Jumper OFF – Αποεπιλεγμένο.
{% hint style="danger" %}
**ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ:**
**Οι jumpers JP1 και JP2 ΔΕΝ ΜΠΟΡΟΥΝ να τεθούν ON ταυτόχρονα**
{% endhint %}
9. **Σετ DIP Διακοπτών 1**
Για ρύθμιση τύπου συσκευής
10. **Σετ DIP Διακοπτών 2**
Για μάθηση και δοκιμή σήματος IR
11. **Θήκη μπαταρίας**
12. **Περιστρεφόμενη Βάση Τοποθέτησης στον Τοίχο (Προαιρετική)**
## **Χαρακτηριστικά**
### ***Μπαταρία και Ανίχνευση Χαμηλής Μπαταρίας***
Το υπέρυθρο τηλεχειριστήριο χρησιμοποιεί δύο μπαταρίες λιθίου 1,5V ως πηγή ενέργειας. Διαθέτει λειτουργία ανίχνευσης χαμηλής μπαταρίας. Όταν ανιχνευθεί χαμηλή τάση μπαταρίας, το υπέρυθρο τηλεχειριστήριο θα μεταδώσει σήμα Χαμηλής Μπαταρίας στον συντονιστή στο δίκτυο ZigBee.
### ***Εποπτεία***
Το υπέρυθρο τηλεχειριστήριο θα μεταδίδει ένα σήμα επίβλεψης για να αναφέρει την κατάστασή του σε τακτική βάση σύμφωνα με τη ρύθμιση του χρήστη. Το προεπιλεγμένο διάστημα από το εργοστάσιο είναι 30 λεπτά. Ο χρήστης μπορεί επίσης να πατήσει το κουμπί ZigBee μία φορά για να μεταδώσει χειροκίνητα ένα σήμα επίβλεψης.
## **Ρύθμιση Δικτύου ZigBee**
### ***Οδηγός Συσκευής ZigBee***
Το υπέρυθρο τηλεχειριστήριο χρησιμοποιεί πρωτόκολλο ασύρματης επικοινωνίας που είναι αξιόπιστο, με χαμηλή κατανάλωση ενέργειας και υψηλή απόδοση μετάδοσης. Βασισμένο στο πρότυπο IEEE802.15.4, το ZigBee επιτρέπει την ένταξη μεγάλου αριθμού συσκευών σε ένα δίκτυο και τον συντονισμό τους για ανταλλαγή δεδομένων και μετάδοση σημάτων.
Λόγω της θεμελιώδους δομής του δικτύου ZigBee, η συσκευή ZigBee θα αναζητήσει ενεργά και θα ενταχθεί στο δίκτυο μετά την ενεργοποίηση. Επειδή η εκτέλεση της διαδικασίας σύνδεσης στο δίκτυο μπορεί να καταναλώσει κάποια ενέργεια, απαιτείται να ακολουθηθούν οι οδηγίες για να αποφευχθεί η εξάντληση της μπαταρίας μιας συσκευής ZigBee.
* Βεβαιωθείτε ότι ο δρομολογητής/συντονιστής ZigBee είναι τροφοδοτημένος πριν εισάγετε την μπαταρία στη συσκευή ZigBee.
* Βεβαιωθείτε ότι ο δρομολογητής/συντονιστής ZigBee είναι ενεργοποιημένος και εντός εμβέλειας ενώ η συσκευή ZigBee χρησιμοποιείται.
-Μη αφαιρείτε μια συσκευή ZigBee από τον δρομολογητή ή τον συντονιστή ZigBee χωρίς να αφαιρέσετε πρώτα την μπαταρία από τη συσκευή ZigBee.
### ***Ένταξη στο Δίκτυο ZigBee***
Ως συσκευή ZigBee, το υπέρυθρο τηλεχειριστήριο πρέπει να ενταχθεί σε ένα δίκτυο ZigBee για να λαμβάνει εντολές από τον συντονιστή του δικτύου ZigBee για να μεταδώσει σήμα IR. Ακολουθήστε τα παρακάτω βήματα για να εντάξετε το υπέρυθρο τηλεχειριστήριο στο δίκτυο ZigBee.
1. Τοποθετήστε μπαταρίες για να τροφοδοτήσετε το υπέρυθρο τηλεχειριστήριο.
2. **P**Πατήστε και κρατήστε πατημένο το κουμπί ZigBee για 10 δευτερόλεπτα, στη συνέχεια αφήστε το για να ενταχθεί στη δικτύωση. Βεβαιωθείτε ότι η λειτουργία επιτρεπόμενης ένταξης (permit-join) στον δρομολογητή ή τον συντονιστή του δικτύου ZigBee είναι ενεργοποιημένη.
3. Μετά την ένταξη στο δίκτυο ZigBee, το υπέρυθρο τηλεχειριστήριο θα καταχωρηθεί αυτόματα στο σύστημα ασφαλείας του δικτύου. Ελέγξτε τον πίνακα ελέγχου του συστήματος ασφαλείας ή τη μονάδα CIE (Control and Indicating Equipment) για να επιβεβαιώσετε αν η ένταξη και η καταχώρηση ήταν επιτυχείς.
4. Εάν το υπέρυθρο τηλεχειριστήριο ενταχθεί επιτυχώς στο δίκτυο ZigBee, το LED ZigBee θα αναβοσβήνει δύο φορές για να το υποδείξει.
5. Μετά την ένταξη στο δίκτυο ZigBee, εάν το υπέρυθρο τηλεχειριστήριο χάσει τη σύνδεση με το τρέχον δίκτυο ZigBee, ο δείκτης LED ZigBee θα αναβοσβήνει κάθε 20 λεπτά. Ελέγξτε την κατάσταση του δικτύου ZigBee και την εμβέλεια σήματος του υπέρυθρου τηλεχειριστηρίου για να διορθώσετε την κατάσταση.
### ***Αφαίρεση Συσκευής από το Δίκτυο ZigBee (Επαναφορά εργοστασιακών ρυθμίσεων)***
Για να αφαιρέσετε τη συσκευή από το τρέχον δίκτυο ZigBee, το υπέρυθρο τηλεχειριστήριο πρέπει να τεθεί σε Επαναφορά στις Ρυθμίσεις Εργοστασίου για να ολοκληρωθεί η αφαίρεση. Η λειτουργία Επαναφοράς Εργοστασίου θα διαγράψει τις αποθηκευμένες ρυθμίσεις του υπέρυθρου τηλεχειριστηρίου και θα ωθήσει τη συσκευή να αναζητήσει νέο δίκτυο ZigBee.
**Πριν αφαιρέσετε τη συσκευή, βεβαιωθείτε ότι η συσκευή βρίσκεται εντός της εμβέλειας σήματος του τρέχοντος δικτύου ZigBee**
1. Διαγράψτε το υπέρυθρο τηλεχειριστήριο από τον τρέχοντα πίνακα ελέγχου / CIE.
2. Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας για 10 δευτερόλεπτα, στη συνέχεια αφήστε το κουμπί για να επαναφέρετε τη συσκευή.
3. Μετά την επαναφορά, το υπέρυθρο τηλεχειριστήριο θα διαγράψει τις τρέχουσες ρυθμίσεις δικτύου ZigBee και θα στείλει σήμα στον συντονιστή ZigBee για να αφαιρέσει τον εαυτό του από το τρέχον δίκτυο ZigBee. Στη συνέχεια θα αναζητήσει ενεργά διαθέσιμα δίκτυα ZigBee ξανά και θα ενταχθεί αυτόματα.
### ***Ενημέρωση υλικολογισμικού OTA***
* Η συσκευή υποστηρίζει δυνατότητα αναβάθμισης firmware OTA μέσω του δικτύου ZigBee, η οποία μπορεί να ξεκινήσει από τον συντονιστή του δικτύου ZigBee.
* Ακολουθήστε τα παρακάτω βήματα για να πραγματοποιήσετε ενημέρωση υλικολογισμικού OTA.
1. Πρέπει να έχετε πρόσβαση στον συντονιστή ZigBee σας για να εκτελέσετε την ενημέρωση υλικολογισμικού over-the-air.
2. Στη σελίδα ρυθμίσεων, επιλέξτε τη συσκευή που επιθυμείτε να αναβαθμίσετε και επιλέξτε το νέο υλικολογισμικό ZigBee που παρέχεται. Ανατρέξτε στο εγχειρίδιο χρήσης του συντονιστή ZigBee για λεπτομέρειες.
3. Πατήστε OK για να ξεκινήσει η διαδικασία αναβάθμισης, παρακαλούμε μη πραγματοποιήσετε άλλες ενέργειες ή μη απενεργοποιήσετε τον πίνακα.
4. Η διάρκεια μιας αναβάθμισης θα διαρκέσει περίπου 20 έως 30 λεπτά. Σημειώστε ότι η διάρκεια ενδέχεται να διαφέρει ανάλογα με το μέγεθος του αρχείου ή την απόσταση μεταξύ του αξεσουάρ σας και του συντονιστή.
5. Περιμένετε να ολοκληρωθεί η ενημέρωση του firmware. Όταν η πρόοδος φτάσει το 100%, η συσκευή θα επανεκκινηθεί αυτόματα. Μπορείτε επίσης να ανανεώσετε ξανά τη σελίδα ιστού για να βεβαιωθείτε ότι το firmware της συσκευής αναβαθμίστηκε επιτυχώς και εμφανίζεται η νεότερη έκδοση.
## **Μάθηση και Δοκιμή Σήματος IR**
Για να χρησιμοποιήσετε το υπέρυθρο τηλεχειριστήριο για να ελέγξετε την οικιακή σας συσκευή, το υπέρυθρο τηλεχειριστήριο πρέπει πρώτα να μάθει το σήμα IR που στέλνει το τηλεχειριστήριο της συσκευής. Ακολουθήστε τις παρακάτω οδηγίες για να ολοκληρώσετε τη διαδικασία μάθησης.
**Κρατήστε τον δέκτη IR μακριά από άμεσο φωτισμό ή ηλιακό φως κατά τη διάρκεια της διαδικασίας μάθησης για να αποφύγετε παρεμβολές.**
### ***Εκμάθηση***
**Βήμα 1. Είσοδος σε Λειτουργία Μάθησης IR**
1. Ακολουθήστε τις οδηγίες στην **Ρύθμιση Δικτύου ZigBee** ενότητα για να εντάξετε το υπέρυθρο τηλεχειριστήριο στο δίκτυο ZigBee σας.
2. Βεβαιωθείτε ότι όλοι οι διακόπτες στο μπλοκ DIP Switch είναι ρυθμισμένοι σε **OFF** θέση.
3. Πατήστε και κρατήστε πατημένο το κουμπί IR για 10 δευτερόλεπτα και αφήστε το όταν το LED IR αρχίσει να αναβοσβήνει.
4. Το LED IR θα αρχίσει να αναβοσβήνει αργά για να υποδείξει ότι το υπέρυθρο τηλεχειριστήριο εισέρχεται τώρα σε λειτουργία μάθησης IR.
**Βήμα 2. Επιλέξτε Τύπο Συσκευής**
Ο πομπός IR μπορεί να μάθει έως 5 σετ σημάτων IR για 5 διαφορετικές συσκευές.
Πριν ξεκινήσετε τη μάθηση, επιλέξτε τον αριθμό συσκευής με το Σετ DIP Διακοπτών 1 πριν προχωρήσετε στη μάθηση των σημάτων. Το σήμα IR που θα μάθει θα αντιστοιχιστεί στον επιλεγμένο αριθμό συσκευής.
Επιλέξτε τον τύπο συσκευής σύμφωνα με τον παρακάτω πίνακα Σετ DIP Διακοπτών 1. Για ευκολία αναγνώρισης και λειτουργίας από τον Πίνακα Ελέγχου Climax ZigBee, κάθε τύπος συσκευής έχει δοθεί ένα όνομα εμφάνισης στη διεπαφή του Πίνακα Ελέγχου. Σας προτείνουμε να μαθαίνετε τα σήματα IR σύμφωνα με τους τύπους συσκευών που εμφανίζονται.
Το “X” σημαίνει ότι η θέση αυτού του διακόπτη δεν επηρεάζει την επιλογή συσκευής.
**Παράδειγμα:**
1. Για να επιλέξετε Κλιματιστικό, σύρετε τον Διακόπτη 1 στη θέση ON και τους Διακόπτες 2-6 στη θέση OFF.
2. Για να επιλέξετε Τηλεόραση, σύρετε τον Διακόπτη 2 στη θέση ON και τους Διακόπτες 3-6 στη θέση OFF, αγνοώντας τη θέση του Διακόπτη 1.
**Βήμα 3. Μάθηση Δεδομένων IR**
Κάθε τύπος συσκευής μπορεί να μάθει έως 8 σήματα IR, επιλεγόμενα με το Σετ DIP Διακοπτών 2.
**Παράδειγμα:**
* Για να επιλέξετε Σήμα IR 1, σύρετε τον Διακόπτη 1 στη θέση ON και τους Διακόπτες 2-8 στη θέση OFF.
* Για να επιλέξετε Σήμα IR 2, σύρετε τον Διακόπτη 2 στη θέση ON και τους Διακόπτες 3-8 στη θέση OFF, αγνοώντας τη θέση του Διακόπτη 1.
1. Επιλέξτε το επιθυμητό Σήμα IR ρυθμίζοντας τον dip διακόπτη. Σας προτείνουμε να ξεκινήσετε από το Σήμα IR 1 σύροντας τον Διακόπτη 1 στη θέση ON για να επιλέξετε το Σήμα IR 1.
2. Στρέψτε το τηλεχειριστήριο της συσκευής σας προς την αντίθετη κατεύθυνση από τον δέκτη IR για να εμποδίσετε τον δέκτη IR να λάβει ανεπιθύμητο σήμα IR.
3. Ρυθμίστε το τηλεχειριστήριο IR στην επιθυμητή ρύθμιση, στη συνέχεια στρέψτε το τηλεχειριστήριο προς τον δέκτη IR και πατήστε το κουμπί του τηλεχειριστηρίου για να μεταδώσετε το σήμα IR
**Παράδειγμα:**
* Για τηλεχειριστήριο κλιματιστικού, εάν ρυθμίσετε το τηλεχειριστήριο σε “Λειτουργία Ψύξης, 18°C, Ταχύτητα Ανεμιστήρα Αυτόματα” και απενεργοποιήσετε το τηλεχειριστήριο, στη συνέχεια στρέψτε το τηλεχειριστήριο προς τον δέκτη IR και πατήστε “ON”. Ο δέκτης IR θα μάθει το σήμα “Λειτουργία Ψύξης, 18°C, Ταχύτητα Ανεμιστήρα Αυτόματα” για το κλιματιστικό
* Για τηλεχειριστήριο τηλεόρασης, εάν στρέψετε το τηλεχειριστήριο προς τον δέκτη IR και πατήσετε ON/Off, ο δέκτης IR θα μάθει το σήμα ON/OFF για την τηλεόραση.
4. Εάν το σήμα ληφθεί επιτυχώς, το LED IR θα αναβοσβήνει γρήγορα, στη συνέχεια θα σβήσει υποδεικνύοντας ότι το υπέρυθρο τηλεχειριστήριο αποθηκεύει τα δεδομένα σήματος IR, και μετά θα αναβοσβήνει ξανά αργά. Εάν κατά λάθος στείλατε το λάθος σήμα IR, στρέψτε το τηλεχειριστήριο μακριά για να προσαρμόσετε τη ρύθμιση και μετά στρέψτε το ξανά προς τον δέκτη IR για να αναμεταδώσετε το σήμα. Το νέο σήμα IR θα αντικαταστήσει το παλιό.
5. Μετά την ολοκλήρωση της μάθησης, αλλάξτε τη ρύθμιση του dip διακόπτη για να μάθετε άλλο σήμα IR και επαναλάβετε τη διαδικασία από το 2 έως το 4. Σας προτείνουμε να προχωρήσετε από τα Σήματα IR 1 έως 8 σύροντας τους dip διακόπτες 1 έως 8 στη θέση ON έναν-έναν.
6. Επαναλάβετε τη διαδικασία για να μάθετε έως και 8 σήματα για κάθε τύπο συσκευής.
7. Μπορείτε να προσαρμόσετε τη ρύθμιση του Σετ DIP Διακοπτών 2 για να επιλέξετε άλλο τύπο συσκευής.
**Βήμα 4. Έξοδος από τη Λειτουργία Μάθησης IR**
1. Αφού ολοκληρώσετε τη μάθηση όλων των σημάτων IR, πατήστε το κουμπί IR μία φορά για να βγείτε από τη λειτουργία μάθησης, στη συνέχεια σύρετε όλους τους διακόπτες στη θέση OFF.
### ***Δοκιμή***
Μετά την ολοκλήρωση της μάθησης των σημάτων IR, ακολουθήστε τις παρακάτω οδηγίες για να δοκιμάσετε τη μετάδοση σημάτων IR.
1. Μην εισέλθετε σε λειτουργία μάθησης IR, ρυθμίστε ανάλογα τη ρύθμιση των DIP διακοπτών για να επιλέξετε τον τύπο συσκευής και τον αριθμό σήματος IR όπως είχαν προηγουμένως μαθευτεί.
2. Πατήστε το κουμπί IR μία φορά, το LED IR θα αναβοσβήνει γρήγορα για να υποδείξει ότι μεταδίδει σήμα. Εάν δεν έχει μάθει κανένα σήμα, το υπέρυθρο τηλεχειριστήριο δεν θα στείλει κανένα σήμα και το LED IR θα παραμείνει σβηστό.
3. Επαναλάβετε τη διαδικασία από 1 έως 2 για να δοκιμάσετε όλα τα ληφθέντα σήματα IR.
4. Μετά την ολοκλήρωση όλων των ρυθμίσεων, σύρετε όλους τους διακόπτες στη θέση OFF.
### ***Διαγραφή Δεδομένων IR***
Για να αφαιρέσετε όλα τα σήματα IR που έχουν μαθευτεί για έναν τύπο συσκευής, ακολουθήστε τις παρακάτω οδηγίες:
1. Αφαιρέστε τις μπαταρίες για να απενεργοποιήσετε το υπέρυθρο τηλεχειριστήριο.
2. Επιλέξτε τον τύπο συσκευής που θέλετε να αφαιρέσετε χρησιμοποιώντας το Σετ DIP Διακοπτών 1 σύμφωνα με τον παρακάτω πίνακα
Η μετακίνηση περισσότερων του ενός διακοπτών στη θέση ON θα επιλέξει πολλαπλούς τύπους συσκευών,
**Παράδειγμα:**
* Η μετακίνηση των Διακοπτών 1,2,3,4,5 στη θέση ON θα επιλέξει και τους 5 τύπους συσκευών.
* Μετακινήστε τους Διακόπτες 1 και 3 στη θέση ON για να επιλέξετε Κλιματιστικό και Οικιακό Ηχοσύστημα.
3. Πατήστε και κρατήστε ταυτόχρονα τα κουμπιά IR και ZigBee και εισάγετε τις μπαταρίες για να ενεργοποιήσετε τον πομπό IR, μην αφήσετε ακόμη τα κουμπιά.
4. Συνεχίστε να κρατάτε τα κουμπιά IR και ZigBee μέχρι το LED IR να ανάψει, στη συνέχεια αφήστε τα κουμπιά
5. Ο πομπός IR θα διαγράψει τα αποθηκευμένα σήματα IR για τους επιλεγμένους τύπους συσκευών, το LED IR θα αναβοσβήνει συνεχώς.
6. Σύρετε όλους τους διακόπτες στη θέση OFF για να επιστρέψετε στην κανονική λειτουργία. Το LED IR θα σβήσει.
## **Εγκατάσταση**
Το υπέρυθρο τηλεχειριστήριο έχει σχεδιαστεί για τοποθέτηση σε τοίχο. Μπορεί να τοποθετηθεί είτε βιδώνοντας απευθείας το πίσω κάλυμμα στον τοίχο, είτε εγκαθιστώντας πρώτα τη περιστρεφόμενη βάση και στη συνέχεια τοποθετώντας το κύριο σώμα στη βάση. Παρακαλούμε αναφερθείτε στην **Κάλυψη Σήματος IR & Επιλογή LED IR** παρακάτω ενότητα για πληροφορίες σχετικά με τη μετάδοση σήματος IR πριν επιλέξετε τη θέση τοποθέτησης του υπέρυθρου τηλεχειριστηρίου.
### ***Τοποθέτηση του Υπέρυθρου Τηλεχειριστηρίου***
Το υπέρυθρο τηλεχειριστήριο έχει σχεδιαστεί για τοποθέτηση σε τοίχο. Μπορεί να τοποθετηθεί είτε βιδώνοντας απευθείας το πίσω κάλυμμα στον τοίχο, είτε εγκαθιστώντας πρώτα τη περιστρεφόμενη βάση και στη συνέχεια τοποθετώντας το κύριο σώμα στη βάση. Το μάτι IR πρέπει να στρέφεται προς την οικιακή συσκευή που θέλετε να ελέγξετε όταν το υπέρυθρο τηλεχειριστήριο είναι εγκατεστημένο.
{% hint style="info" %}
**Η περιστρεφόμενη βάση δεν περιλαμβάνεται στην τυπική αποστολή και διατίθεται κατόπιν αιτήματος.**
{% endhint %}
#### Άμεση Τοποθέτηση στον Τοίχο:

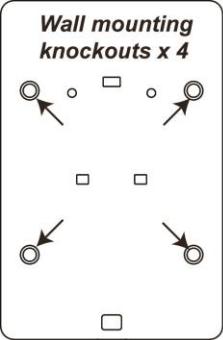

1. Ανοίξτε το κάλυμμα και σπάστε τις 4 προδιαμορφωμένες τρύπες στο πίσω κάλυμμα.
2. Χρησιμοποιήστε τις τρύπες ως πρότυπο για να τρυπήσετε τρύπες στον τοίχο, τοποθετήστε βύσματα τοίχου αν χρειάζεται.
3. Βιδώστε το πίσω κάλυμμα στον τοίχο.
4. Τοποθετήστε ξανά το μπροστινό κάλυμμα στο πίσω κάλυμμα.
#### Τοποθέτηση σε Περιστρεφόμενη Βάση.
Η περιστρεφόμενη βάση έχει ρυθμιζόμενη κεφαλή που μπορεί να προσαρτηθεί στο υπέρυθρο τηλεχειριστήριο. Αφού εγκαταστήσετε τη βάση στον τοίχο, ο χρήστης μπορεί να προσαρμόσει τη γωνία της κεφαλής για να αλλάξει την κατεύθυνση που κοιτάει το υπέρυθρο τηλεχειριστήριο.
1. Η βάση της περιστρεφόμενης βάσης έχει 2 οπές τοποθέτησης. Χρησιμοποιήστε τις οπές ως πρότυπο για να τρυπήσετε τρύπες στον τοίχο, τοποθετήστε βύσματα τοίχου αν χρειάζεται.
2. Βιδώστε τη βάση στον τοίχο.
3. Κρεμάστε το υπέρυθρο τηλεχειριστήριο πάνω στις βάσεις χρησιμοποιώντας τις οπές στο πίσω μέρος.
4. Μετά την ολοκλήρωση της εγκατάστασης, μπορείτε να χρησιμοποιήσετε ένα σταυροκατσάβιδο Philip για να χαλαρώσετε τη βίδα στην κορυφή της βάσης, στη συνέχεια να ρυθμίσετε τη γωνία του πομπού IR και να σφίξετε τη βίδα για να κλειδώσετε τη γωνία της βάσης.
## **Λειτουργία**
### ***Έλεγχος μέσω Πίνακα Ελέγχου ZigBee***
Το υπέρυθρο τηλεχειριστήριο μπορεί να ελεγχθεί απομακρυσμένα μέσω των Πινάκων Ελέγχου Climax ZigBee για να μεταδίδει σήματα IR. Η επιλογή του τύπου συσκευής και του αριθμού σήματος IR από τον Πίνακα Ελέγχου θα ελέγξει το υπέρυθρο τηλεχειριστήριο ώστε να στείλει το αντίστοιχο σήμα IR.
**Παράδειγμα:**
Η επιλογή “Λειτουργία Κλιματιστικού 1” θα ελέγξει το υπέρυθρο τηλεχειριστήριο ώστε να στείλει το Σήμα IR 1 που έχει μαθευτεί για τον τύπο συσκευής Κλιματιστικού.
### ***Κάλυψη Σήματος IR & Επιλογή LED IR***

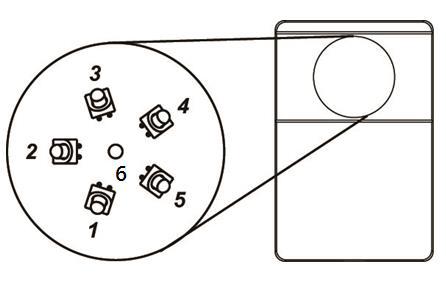

Το μάτι IR του υπέρυθρου τηλεχειριστηρίου περιλαμβάνει 6 LED που χρησιμοποιούνται για τη μετάδοση σημάτων IR, με 1 κεντρικό LED και 5 περιφερειακά LED. Τα 5 περιφερειακά LED είναι τοποθετημένα σε γωνία 45° σε σχέση με την πλακέτα PCB. **Κάλυψη Σήματος LED:**
Κάθε LED μεταδίδει σήμα IR σε κωνική κάλυψη μπροστά από το LED. Τα LED μπορούν να επιλεγούν για να μεταδίδουν σήμα για κάθε τύπο συσκευής χρησιμοποιώντας το Gateway σας.
**Παράδειγμα:**
* Εάν επιλέξετε το LED 1 για το Κλιματιστικό, το υπέρυθρο τηλεχειριστήριο θα μεταδώσει σήμα με το LED 1 όταν μεταδίδει σήμα IR για τον τύπο συσκευής Κλιματιστικό.
* Εάν επιλέξετε τα LED 2 και LED 3 για το Οικιακό Ηχοσύστημα, το υπέρυθρο τηλεχειριστήριο θα μεταδώσει σήμα με τόσο το LED 2 όσο και το LED 3 όταν μεταδίδει σήμα IR για τον τύπο συσκευής Οικιακό Ηχοσύστημα.
Κατά την εγκατάσταση του υπέρυθρου τηλεχειριστηρίου, επιλέξτε το LED IR που θα χρησιμοποιηθεί μέσω του Πίνακα Ελέγχου σας σύμφωνα με τη θέση τοποθέτησης του υπέρυθρου τηλεχειριστηρίου ώστε ο πομπός IR να μπορεί να στέλνει σήμα σε όλες τις συσκευές στο σπίτι σας. Ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου Climax για περισσότερες πληροφορίες σχετικά με τη ρύθμιση και τον έλεγχο του υπέρυθρου τηλεχειριστηρίου.
Ανατρέξτε στο διάγραμμα παρακάτω για την κάλυψη σήματος IR:
### ***Ισχύς Μετάδοσης IR***
Χρησιμοποιήστε τους διακόπτες jumper (JP2 και JP3) για να ρυθμίσετε την ισχύ μετάδοσης του σήματος IR. Η εργοστασιακή προεπιλογή έχει οριστεί σε Χαμηλή ισχύ μετάδοσης (JP1 ON).
Η ρύθμιση του jumper σε JP2 θα αυξήσει την εμβέλεια μετάδοσης του σήματος IR.
## **Παράρτημα (Για προγραμματιστές μόνο)**
### ***Ταυτότητα Cluster UPIC***
### Χαρακτηριστικό Πληροφορίας Βασικού Cluster
### ***Χαρακτηριστικό Πληροφορίας Cluster Power CFG***
### ***Χαρακτηριστικό Πληροφορίας Cluster Αναγνώρισης***
### ***Χαρακτηριστικό Πληροφορίας Cluster Θερμοστάτη***
**Λειτουργία Συστήματος (0x001C):**
Αυτό το χαρακτηριστικό καθορίζει ποιο σήμα IR θα μεταδοθεί όταν το UPIC λάβει εντολή από τον πίνακα, σύμφωνα με τον τύπο και τη λειτουργία του μάθημένου σήματος IR.
Το UPIC μπορεί να μάθει έως 5 σετ τύπων IR, 8 σήματα για κάθε τύπο. Κατά τη μετάδοση σήματος, το σήμα IR πρέπει να
προσδιορίζεται με αυτό το χαρακτηριστικό.
Η μορφή είναι 0x***XY***
X = Τύπος Συσκευής (1\~5)
Y = Αριθμός Σήματος IR (1\~8)
Για παράδειγμα, εάν το UPIC έχει μάθει ένα σήμα IR στον Τύπο Συσκευής 1, Σήμα IR 8, ο πίνακας θα πρέπει να στείλει εντολή με ρύθμιση χαρακτηριστικού 0x***18*** ώστε το UPIC να μεταδώσει αυτό το σήμα.
**Επιλογή Αποστολής LED IR (0x1011):**
Το UPIC μπορεί να ελέγχει έως 5 τύπους συσκευών (Τύπος 1 \~ 5) με τα 6 LED IR του. Μπορεί να ρυθμιστεί να στέλνει σήματα IR με διαφορετικά LED χρησιμοποιώντας αυτό το χαρακτηριστικό.
Η μορφή θα πρέπει να διαβαστεί ως εξής, χρησιμοποιώντας την προεπιλεγμένη τιμή 0x2020202020 ως παράδειγμα
Για κάθε τιμή τύπου συσκευής, η τιμή θα πρέπει να διαβαστεί στα Bits0\~5, στην παρακάτω μορφή:
Για παράδειγμα: 0x20 = 0010 0000 σε αριθμό bits, που σημαίνει ότι μόνο το LED 6 (το κεντρικό LED) θα ενεργοποιηθεί όταν το UPIC μεταδίδει σήμα IR για αυτόν τον τύπο συσκευής.
Εάν θέλετε να ρυθμίσετε το σήμα IR να μεταδίδεται με τα LED 2 και 6, η τιμή σε αριθμό bits θα είναι 0010 0010 = 0x22
0010 0010 σε αριθμό bits = 0x22 σε δεκαεξαδικό αριθμό, εάν επιθυμείτε να εφαρμόσετε αυτή τη ρύθμιση μόνο στον Τύπο Συσκευής 1 και να αφήσετε τους άλλους τύπους συσκευών αμετάβλητους, η τελική ρύθμιση χαρακτηριστικού θα είναι: 0x**22**20202020
Μπορείτε να χρησιμοποιήσετε αυτό το χαρακτηριστικό για να προγραμματίσετε ποια LED θα ενεργοποιούνται για διαφορετικούς τύπους IR συσκευών
***ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ:***
{% hint style="danger" %}
Αν και είναι δυνατό να οριστεί μετάδοση με πολλά LED κατά την αποστολή σήματος IR, παρακαλούμε ρυθμίστε **ΟΧΙ ΠΑΡΑΠΑΝΩ ΑΠΟ 2** LEDs για να ενεργοποιηθούν. Ο λόγος για αυτόν τον περιορισμό είναι ότι για κάθε επιπλέον LED που ενεργοποιείται, η κατανάλωση ισχύος θα αυξηθεί δραματικά. Εάν ενεργοποιήσετε περισσότερα από 2 LED, η μπαταρία θα εξαντληθεί σε πολύ μικρότερο χρόνο από το ιδανικό.
{% endhint %}
