Αισθητήρας Φωτισμού, Υγρασίας και Θερμοκρασίας (Zigbee)

Εισαγωγή

Το LMHT-1ZBS είναι ένας αισθητήρας φωτισμού, υγρασίας και θερμοκρασίας ZigBee. Παρακολουθεί το περιβάλλον του σπιτιού σας και μεταδίδει τις μετρημένες τιμές φωτεινότητας (lux), υγρασίας και θερμοκρασίας στον συντονιστή στο δίκτυο ZigBee.

Ο αισθητήρας χρησιμοποιεί την τεχνολογία ZigBee για ασύρματη μετάδοση σήματος. Το ZigBee είναι ένα πρωτόκολλο ασύρματης επικοινωνίας που είναι αξιόπιστο, με χαμηλή κατανάλωση ενέργειας και υψηλή αποτελεσματικότητα μετάδοσης. Βασισμένο στο πρότυπο IEEE802.15.4, το ZigBee επιτρέπει την ένταξη μεγάλου αριθμού συσκευών σε ένα δίκτυο και τον συντονισμό τους για ανταλλαγή δεδομένων και μετάδοση σήματος.

Ο αισθητήρας λειτουργεί ως συσκευή τερματικού κόμβου στο δίκτυο ZigBee. Μπορεί να ενταχθεί στο δίκτυο ZigBee για να μεταδίδει σήμα κατά την ενεργοποίησή του, αλλά δεν μπορεί να επιτρέψει σε καμία άλλη συσκευή ZigBee να ενταχθεί στο δίκτυο μέσω του αισθητήρα.

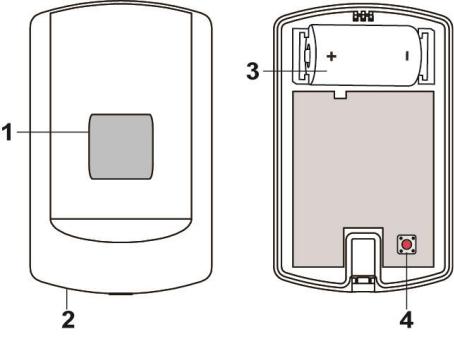

Αναγνώριση Μερών

Αισθητήρας Φωτός / Δείκτης LED
- Αναβοσβήνει μία φορά: Επαναφορά εργοστασιακών ρυθμίσεων
- Αναβοσβήνει δύο φορές: Μετά την επιτυχή ένταξη του αισθητήρα σε δίκτυο ZigBee.
- Αναβοσβήνει 3 φορές: Η μπαταρία τοποθετήθηκε.
- Αναβοσβήνει 5 φορές: Εντοπίστηκε χαμηλή μπαταρία κατά την εισαγωγή της μπαταρίας.
- Αναβοσβήνει μία φορά κάθε 20 λεπτά: Ο αισθητήρας έχει χάσει τη σύνδεση με το τρέχον δίκτυο ZigBee.
Αισθητήρας Θερμοκρασίας
Θήκη Μπαταριών
Κουμπί λειτουργίας
- Πατήστε μία φορά για να στείλετε σήμα στον συντονιστή.
- Πατήστε και κρατήστε πατημένο για 10 δευτερόλεπτα για επαναφορά της συσκευής.

Χαρακτηριστικά

Παρακολούθηση Φωτισμού, Υγρασίας και Θερμοκρασίας

Ο αισθητήρας μετρά τη φωτεινότητα, την υγρασία και τη θερμοκρασία και μεταδίδει τα μετρημένα δεδομένα στον συντονιστή του δικτύου ZigBee τακτικά.

Η μέτρηση φωτεινότητας μεταδίδεται κάθε 30 λεπτά.

Οι μετρήσεις υγρασίας και θερμοκρασίας μεταδίδονται κάθε 10 λεπτά. Ο αισθητήρας θα μεταδώσει επίσης σήμα αυτόματα όταν:

Η θερμοκρασία αλλάξει κατά +/- 2°C.
Η υγρασία αλλάξει +/- 10%.
Όταν η τρέχουσα φωτεινότητα αλλάξει κατά +/- 10%.
Το επίπεδο αλλαγής που απαιτείται για να ενεργοποιηθεί η μετάδοση σήματος είναι προγραμματιζόμενο χρησιμοποιώντας την εντολή ZigBee Configure Reporting – παράμετρος Reportable Change.
Οι προεπιλεγμένες τιμές είναι:
Θερμοκρασία: 200 για 2°C.
Υγρασία: 1000 για 10%.
Φωτεινότητα: 10 για 10%.

Μπορείτε επίσης να πατήσετε το Κουμπί Λειτουργίας μία φορά για να μεταδώσετε την τρέχουσα μέτρηση χειροκίνητα.

Μπαταρία και Ανίχνευση Χαμηλής Μπαταρίας

Ο αισθητήρας χρησιμοποιεί μία μπαταρία λιθίου CR123A 3V ως πηγή ενέργειας.
Ο αισθητήρας διαθέτει λειτουργία ανίχνευσης χαμηλής μπαταρίας. Όταν η τάση της μπαταρίας είναι χαμηλή, ο αισθητήρας θα μεταδώσει σήμα Χαμηλής Μπαταρίας στον συντονιστή του δικτύου ZigBee.
Κατά την αλλαγή της μπαταρίας, μετά την αφαίρεση των παλιών μπαταριών, πατήστε δύο φορές το Κουμπί Λειτουργίας για να αποφορτιστεί πλήρως πριν τοποθετήσετε τη νέα μπαταρία.
Αν ανιχνευθεί χαμηλή τάση μπαταρίας κατά την εισαγωγή νέας μπαταρίας, ο δείκτης LED θα αναβοσβήνει 5 φορές.

Επιτήρηση

Ο αισθητήρας θα μεταδώσει ένα σήμα επίβλεψης μαζί με το σήμα μέτρησης για να αναφέρει την κατάσταση του τακτικά. Το εργοστασιακό προεπιλεγμένο διάστημα είναι 30 λεπτά, το οποίο μπορεί να ρυθμιστεί σύμφωνα με τις ρυθμίσεις.

Ρύθμιση Δικτύου ZigBee

Οδηγίες Συσκευής ZigBee

Το ZigBee είναι ένα πρωτόκολλο ασύρματης επικοινωνίας που είναι αξιόπιστο, με χαμηλή κατανάλωση ενέργειας και υψηλή αποτελεσματικότητα μετάδοσης. Βασισμένο στο πρότυπο IEEE802.15.4, το ZigBee επιτρέπει την ένταξη μεγάλου αριθμού συσκευών σε ένα δίκτυο και τον συντονισμό τους για ανταλλαγή δεδομένων και μετάδοση σήματος.

Λόγω της θεμελιώδους δομής του δικτύου ZigBee, η συσκευή ZigBee θα αναζητήσει ενεργά και θα ενταχθεί στο δίκτυο μετά την ενεργοποίησή της. Δεδομένου ότι η εκτέλεση της διαδικασίας σύνδεσης στο δίκτυο μπορεί να καταναλώσει κάποια ενέργεια, απαιτείται να ακολουθήσετε τις οδηγίες για να αποφύγετε την εξάντληση της μπαταρίας μιας συσκευής ZigBee.

Βεβαιωθείτε ότι ο δρομολογητής ή ο συντονιστής του δικτύου ZigBee είναι ενεργοποιημένος πριν εισάγετε τη μπαταρία στη συσκευή ZigBee.
Βεβαιωθείτε ότι ο δρομολογητής ή ο συντονιστής του δικτύου ZigBee είναι ενεργοποιημένος και εντός εμβέλειας ενώ μια συσκευή ZigBee είναι σε χρήση.
Μην αφαιρείτε μια συσκευή ZigBee από τον δρομολογητή ή τον συντονιστή ZigBee χωρίς να αφαιρέσετε πρώτα τη μπαταρία από τη συσκευή ZigBee.

Ενσωμάτωση στο Δίκτυο ZigBee

Ως συσκευή ZigBee, ο αισθητήρας πρέπει να ενταχθεί σε δίκτυο ZigBee για να μεταδίδει σήματα. Ακολουθήστε τα παρακάτω βήματα για να εντάξετε τον αισθητήρα στο δίκτυο ZigBee.

Αφαιρέστε τη συναρμολόγηση Επάνω Καπακιού και Βάσης και εισάγετε τη μπαταρία.
Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας για 10 δευτερόλεπτα καθώς ο αισθητήρας επαναφέρεται (το LED αναβοσβήνει μία φορά) και αρχίζει να αναζητά υπάρχον δίκτυο ZigBee. Βεβαιωθείτε ότι η λειτουργία επιτρέπει την ένταξη (permit-to-join) στον δρομολογητή ή τον συντονιστή του δικτύου ZigBee είναι ενεργοποιημένη.
Αν ο αισθητήρας ενταχθεί επιτυχώς σε δίκτυο ZigBee, ο δείκτης LED θα αναβοσβήνει δύο φορές για επιβεβαίωση.
Μετά την ένταξη στο δίκτυο ZigBee, ο αισθητήρας θα καταγραφεί αυτόματα στο δίκτυο. Ελέγξτε τον συντονιστή ZigBee, τον πίνακα ελέγχου συστήματος ή το CIE (Control and Indicating Equipment) για να επιβεβαιώσετε αν η ένταξη και η καταγραφή ήταν επιτυχείς.
Μετά την ένταξη στο δίκτυο ZigBee, αν ο αισθητήρας χάσει τη σύνδεση με το τρέχον δίκτυο ZigBee, το LED θα αναβοσβήνει κάθε 20 λεπτά για να το υποδείξει. Ελέγξτε την κατάσταση του δικτύου ZigBee και την εμβέλεια σήματος του αισθητήρα για να διορθώσετε την κατάσταση.

Αφαίρεση Συσκευής από το Δίκτυο ZigBee (Επαναφορά στο Εργοστάσιο)

Για να αφαιρέσετε τη συσκευή από το τρέχον δίκτυο ZigBee, ο αισθητήρας πρέπει να τεθεί σε Επαναφορά Εργοστασιακών Ρυθμίσεων για να ολοκληρωθεί η αφαίρεση της συσκευής. Η λειτουργία Επαναφοράς Εργοστασιακών Ρυθμίσεων θα διαγράψει τις αποθηκευμένες ρυθμίσεις της συσκευής και θα οδηγήσει τον αισθητήρα να αναζητήσει νέο δίκτυο ZigBee.

Πριν αφαιρέσετε τη συσκευή, βεβαιωθείτε ότι ο αισθητήρας βρίσκεται εντός της εμβέλειας σήματος του τρέχοντος δικτύου ZigBee.

Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας για 10 δευτερόλεπτα, στη συνέχεια αφήστε το κουμπί για να επαναφέρετε τον αισθητήρα.
Μετά την επαναφορά, ο αισθητήρας θα διαγράψει τις τρέχουσες ρυθμίσεις δικτύου ZigBee και θα στείλει σήμα στον συντονιστή ZigBee για να αφαιρέσει τον εαυτό του από το τρέχον δίκτυο ZigBee. Στη συνέχεια θα αναζητήσει ενεργά διαθέσιμο δίκτυο ZigBee και θα ενταχθεί στο δίκτυο αυτόματα.

Εγκατάσταση

Τοποθέτηση του Αισθητήρα

Ο αισθητήρας μπορεί να τοποθετηθεί με δύο μεθόδους: αυτοκόλλητη ή με βίδες.

Αυτοκόλλητη τοποθέτηση

Καθαρίστε την επιφάνεια με κατάλληλο απολιπαντικό.
Αφαιρέστε την προστατευτική επικάλυψη από τη μία πλευρά του διπλής όψεως αυτοκόλλητου και εφαρμόστε σταθερά στο πίσω μέρος της συσκευής.
Αφαιρέστε την άλλη επικάλυψη και τοποθετήστε/πατήστε σταθερά τη συσκευή στη ζητούμενη θέση.

Μην χρησιμοποιείτε τη μέθοδο αυτοκόλλητης τοποθέτησης σε επιφάνειες με κακή βαφή και/ή τραχιές επιφάνειες.

Στερέωση με Βίδες

Η βάση του αισθητήρα έχει δύο προδιαμορφωμένες εγκοπές για βίδες, όπου το πλαστικό είναι πιο λεπτό για σκοπούς τοποθέτησης. Για να τοποθετήσετε τον αισθητήρα:

Αφαιρέστε τη συναρμολόγηση Επάνω Καπακιού και Βάσης ξεβιδώνοντας την Βίδα Σταθεροποίησης Καπακιού με κατσαβίδι Philips.
Διάτρησε τις αποκοπές στη βάση.
Χρησιμοποιήστε τις τρύπες ως πρότυπο για να τρυπήσετε δύο τρύπες και εισάγετε τα βύσματα τοίχου.
Βιδώστε τη βάση στα βύσματα τοίχου.
Τοποθετήστε ξανά το επάνω καπάκι πάνω στη βάση αγκιστρώνοντας τη βάση στο άγκιστρο στερέωσης και σπρώχνοντας το καπάκι προς τη βάση.
Στερεώστε και βιδώστε ξανά το επάνω καπάκι στη βάση του χρησιμοποιώντας κατσαβίδι Philips.

Χρήση του Αισθητήρα με Δρομολογητή ZigBee

ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ

Αν το σημείο εγκατάστασης του αισθητήρα είναι μακριά από τον πίνακα ελέγχου του συστήματός σας και απαιτούνται δρομολογητές ZigBee για βελτίωση της ισχύος σήματος, ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ χρησιμοποιήστε έναν δρομολογητή ZigBee χωρίς εφεδρική μπαταρία. Ένας δρομολογητής ZigBee χωρίς μπαταρία θα απενεργοποιείται κατά τη διακοπή ρεύματος AC και ο αισθητήρας που είναι συνδεδεμένος στον δρομολογητή θα χάσει τη σύνδεση με το δίκτυο ZigBee. Θα πρέπει να σχεδιάσετε τη θέση εγκατάστασης του αισθητήρα χρησιμοποιώντας μόνο δρομολογητές ZigBee με εφεδρική μπαταρία.

Αναβάθμιση Firmware OTA (Μόνο για έκδοση OTA)

Ο αισθητήρας φωτισμού, υγρασίας και θερμοκρασίας υποστηρίζει την αναβάθμιση firmware OTA μέσω του δικτύου ZigBee, που μπορεί να ξεκινήσει από τον συντονιστή του δικτύου ZigBee. Ακολουθήστε τα παρακάτω βήματα για να πραγματοποιήσετε την αναβάθμιση firmware OTA.

Βήμα 1. Πρέπει να έχετε πρόσβαση στον συντονιστή ZigBee σας για να πραγματοποιήσετε την αναβάθμιση firmware ασύρματα.

Βήμα 2. Στη σελίδα ρυθμίσεων, επιλέξτε τη συσκευή που θέλετε να αναβαθμίσετε και επιλέξτε το νέο ZigBee firmware που παρέχεται. Ανατρέξτε στο Εγχειρίδιο Χρήστη του Συντονιστή ZigBee για λεπτομέρειες.

Βήμα 3.Πατήστε "OK" για να ξεκινήσει η διαδικασία αναβάθμισης, και το LED θα συνεχίσει να αναβοσβήνει. Κατά τη διάρκεια της διαδικασίας OTA, παρακαλούμε

μην εκτελείτε καμία άλλη ενέργεια ή μην απενεργοποιείτε τον πίνακα.

Βήμα 4.Η διάρκεια μιας αναβάθμισης θα διαρκέσει περίπου 20 έως 30 λεπτά. Σημειώστε ότι η διάρκεια μπορεί να διαφέρει ανάλογα με το μέγεθος του αρχείου ή την απόσταση μεταξύ του αξεσουάρ σας και του συντονιστή.

Βήμα 5.Περιμένετε να ολοκληρωθεί η ενημέρωση του firmware. Όταν η πρόοδος φτάσει στο 100%, η συσκευή θα επανεκκινηθεί αυτόματα. Μπορείτε επίσης να ανανεώσετε ξανά τη σελίδα για να βεβαιωθείτε ότι το firmware της συσκευής έχει ενημερωθεί επιτυχώς και εμφανίζεται η νεότερη έκδοση.
