VESTA-178
SCM-8ZBS
Έλεγχος Κουρτινών (Zigbee)
Εισαγωγή
Το SCM-8ZBS είναι ένας Έλεγχος Κουρτινών ZigBee. Ο χρήστης μπορεί να ελέγχει το SCM μέσω δικτύου ZigBee απομακρυσμένα ή χειροκίνητα συνδέοντας έναν διακόπτη στον Έλεγχο Κουρτινών.
Ο Έλεγχος Κουρτινών χρησιμοποιεί την τεχνολογία ZigBee για ασύρματη μετάδοση σημάτων. Το ZigBee είναι ένα ασύρματο πρωτόκολλο επικοινωνίας που είναι αξιόπιστο, με χαμηλή κατανάλωση ενέργειας και υψηλή αποδοτικότητα μετάδοσης. Βασισμένο στο πρότυπο IEEE802.15.4, το ZigBee επιτρέπει την ένταξη μεγάλου αριθμού συσκευών σε ένα δίκτυο και τον συντονισμό τους για ανταλλαγή δεδομένων και μετάδοση σημάτων.
Ο Έλεγχος Κουρτινών λειτουργεί ως συσκευή τερματικού στο δίκτυο ZigBee. Μπορεί να περιληφθεί στο δίκτυο ZigBee για την αποστολή ή τη λήψη σημάτων, αλλά δεν μπορεί να επιτρέψει σε άλλη συσκευή ZigBee να ενταχθεί στο δίκτυο μέσω του Ελέγχου Κουρτινών.
Αναγνώριση Μερών
Κουμπί Λειτουργίας
Πατήστε μία φορά: Μετάδοση σήματος επίβλεψης.
Πατήστε και κρατήστε για 3~9 δευτερόλεπτα: Είσοδος σε λειτουργία βαθμονόμησης.
Πατήστε και κρατήστε για 10 δευτερόλεπτα: Επαναφορά του Ελέγχου Κουρτινών για ένταξη σε δίκτυο ZigBee.
Ενδεικτική λυχνία LED
Ο δείκτης LED χρησιμοποιείται για να υποδεικνύει την κατάσταση του Ελέγχου Κουρτινών:
Ανάβει μία φορά: Ο Έλεγχος Κουρτινών έχει επαναρυθμιστεί.
Ανάβει δύο φορές: Ο Έλεγχος Κουρτινών έχει ενταχθεί επιτυχώς σε δίκτυο ZigBee.
Ανάβει 5 φορές: επιτυχής χειροκίνητη βαθμονόμηση.
Ανάβει μία φορά κάθε 20 λεπτά:
Ο Έλεγχος Κουρτινών έχει χάσει τη σύνδεση με το τρέχον δίκτυο ZigBee.
Οπές στερέωσης
Τοπικός Διακόπτης S1 (Κατεύθυνση Άνοιγμα)
Συνδέστε έναν εξωτερικό διακόπτη σε αυτή την ακίδα. Ενεργοποιώντας αυτόν τον διακόπτη, ο έλεγχος κινεί την κουρτίνα προς την κατεύθυνση «Άνοιγμα» ενεργοποιώντας την Έξοδο Κινητήρα O1. Η ενεργοποίηση αυτού του διακόπτη όταν η κουρτίνα κινείται προς την κατεύθυνση «Κλείσιμο» θα σταματήσει την κουρτίνα.
Τοπικός Διακόπτης S2 (Κατεύθυνση Κλείσιμο)
Συνδέστε έναν εξωτερικό διακόπτη σε αυτή την ακίδα. Ενεργοποιώντας αυτόν τον διακόπτη, ο έλεγχος κινεί την κουρτίνα προς την κατεύθυνση «Κλείσιμο» ενεργοποιώντας την Έξοδο Κινητήρα O2.
Η ενεργοποίηση αυτού του διακόπτη όταν η κουρτίνα κινείται προς την κατεύθυνση ανοίγματος θα σταματήσει την κουρτίνα.
Έξοδος Κινητήρα O1 (Κατεύθυνση Άνοιγμα)
Συνδέστε στην ακίδα Άνοιγμα του Κινητήρα Κουρτίνας.
Έξοδος Κινητήρα O2 (Κατεύθυνση Κλείσιμο)
Συνδέστε στην ακίδα Κλείσιμο του Κινητήρα Κουρτίνας.
Τροφοδοσία Εισόδου L (Φάση)
Τροφοδοσία εισόδου N (Ουδέτερος)
Σφιγκτήρας αποφόρτισης τάσης
Η σφικτήρα χρησιμοποιείται για την στερέωση των καλωδίων και την παροχή ανακούφισης τάσης για την προστασία των καλωδίων από το μεταλλικό άνοιγμα.
Σφιγκτήρας καλωδίωσης
Ο σφιγκτήρας καλωδίωσης χρησιμοποιείται για τη διαχείριση των καλωδίων.
Προδιαγραφή
Τροφοδοσία: 110 - 230VAC, 50/60Hz
Υποστηριζόμενο Ρεύμα Φόρτισης: 1/4 HP (Ιπποδύναμη); 1,8A για κινητήρες με διορθωμένο συντελεστή ισχύος (επαγωγικά φορτία)
Πρωτόκολλο Επικοινωνίας: ZigBee Pro Home Automation 1.2, 2.4GHz
Προσοχή
Όλες οι εργασίες στη συσκευή, συμπεριλαμβανομένης της εγκατάστασης και της συντήρησης, πρέπει να εκτελούνται από έναν εξειδικευμένο και αδειοδοτημένο ηλεκτρολόγο.
Πριν από την εγκατάσταση ή οποιαδήποτε εργασία συντήρησης, βεβαιωθείτε ότι η τροφοδοσία έχει αποσυνδεθεί.
Μην συνδέετε τη συσκευή σε φορτία που υπερβαίνουν το υποστηριζόμενο ρεύμα φορτίου.
Παρακαλώ συνδέστε τη συσκευή μόνο σε κινητήρα τροφοδοτούμενο με AC.
Εγκατάσταση

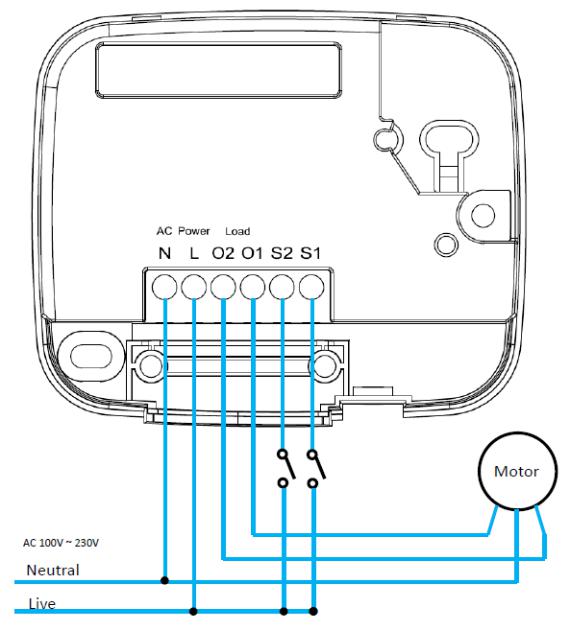

Το SCM-8ZBS πρέπει να συνδεθεί σύμφωνα με το παρακάτω διάγραμμα:
Συνδέστε την ακίδα N του SCM στην ακίδα N της τροφοδοσίας.
Συνδέστε την ακίδα L του SCM στην ακίδα L της τροφοδοσίας.
Συνδέστε την ακίδα O1 του SCM στην ακίδα Άνοιγμα του Κινητήρα Κουρτίνας.
Συνδέστε την ακίδα O2 του SCM στην ακίδα Κλείσιμο του Κινητήρα Κουρτίνας.
(Προαιρετικός τοπικός διακόπτης) Συνδέστε τις ακίδες S2 και S1 του SCM στην ακίδα L της τροφοδοσίας.
Εισάγετε κάθε σύρμα στην ακίδα στην οποία πρέπει να συνδεθεί, σφίξτε κάθε βίδα για να κλείσετε τις λαβές και να κρατήσετε τα καλώδια στη θέση τους.
Αφού συνδεθούν τα καλώδια, χρησιμοποιήστε τον σφιγκτήρα καλωδίωσης για να διαχειριστείτε τα καλώδια και τοποθετήστε τον σφιγκτήρα στη βάση με το κενό (άνοιγμα) να βρίσκεται προς τα αριστερά.
Ρύθμιση Δικτύου ZigBee
Οδηγός Συσκευής ZigBee
Το ZigBee είναι ένα ασύρματο πρωτόκολλο επικοινωνίας που είναι αξιόπιστο, με χαμηλή κατανάλωση ενέργειας και υψηλή αποδοτικότητα μετάδοσης. Βασισμένο στο πρότυπο IEEE802.15.4, το ZigBee επιτρέπει την ένταξη αριθμού συσκευών σε ένα δίκτυο και τον συντονισμό τους για ανταλλαγή δεδομένων και μετάδοση σημάτων.
Ένταξη στο Δίκτυο ZigBee
Ως συσκευή ZigBee, ο Έλεγχος Κουρτινών πρέπει να ενταχθεί σε δίκτυο ZigBee για να λαμβάνει εντολές. Παρακαλώ ακολουθήστε τα παρακάτω βήματα για να εντάξετε τον Έλεγχο Κουρτινών σε ένα δίκτυο ZigBee
Συνδέστε την τροφοδοσία στον Έλεγχο Κουρτινών σύμφωνα με τις οδηγίες εγκατάστασης στην προηγούμενη ενότητα και ενεργοποιήστε τον Έλεγχο Κουρτινών.
Πατήστε και κρατήστε το κουμπί λειτουργίας για 10 δευτερόλεπτα όσο ο Έλεγχος Κουρτινών επαναρυθμίζεται και αρχίζει να αναζητά υπάρχον δίκτυο ZigBee. Βεβαιωθείτε ότι η λειτουργία επιτρέπει την ένταξη (permit-to-join) στον δρομολογητή ή τον συντονιστή του δικτύου ZigBee είναι ενεργοποιημένη.
Εάν ο Έλεγχος Κουρτινών ενταχθεί με επιτυχία σε δίκτυο ZigBee, ο δείκτης LED θα αναβοσβήσει δύο φορές για επιβεβαίωση.
Μετά την ένταξη στο δίκτυο ZigBee, ο Έλεγχος Κουρτινών θα καταγραφεί αυτόματα στο δίκτυο. Ελέγξτε τον συντονιστή δικτύου ZigBee, τον πίνακα ελέγχου συστήματος ή το CIE (Συσκευή Ελέγχου και Ένδειξης) για να επιβεβαιώσετε αν η ένταξη και η καταγραφή ήταν επιτυχείς.
Αφού ενταχθεί στο δίκτυο ZigBee, εάν ο Έλεγχος Κουρτινών χάσει τη σύνδεση με το τρέχον δίκτυο ZigBee, ο δείκτης LED θα αναβοσβήνει κάθε 20 λεπτά. Ελέγξτε την κατάσταση του δικτύου ZigBee και την εμβέλεια σήματος του Ελέγχου Κουρτινών για να διορθώσετε την κατάσταση.
Αφαίρεση Συσκευής από το Δίκτυο ZigBee (Επαναφορά εργοστασιακών ρυθμίσεων)
Για να αφαιρέσετε τον Έλεγχο Κουρτινών από το τρέχον δίκτυο ZigBee, ο Έλεγχος Κουρτινών πρέπει να τεθεί σε Επαναφορά στις εργοστασιακές ρυθμίσεις για να ολοκληρωθεί η αφαίρεση της συσκευής. Η λειτουργία Επαναφοράς εργοστασιακών ρυθμίσεων θα διαγράψει τις αποθηκευμένες ρυθμίσεις του Ελέγχου Κουρτινών και θα υποχρεώσει τη συσκευή να αναζητήσει νέο δίκτυο ZigBee.
Πριν από την αφαίρεση της συσκευής, βεβαιωθείτε ότι ο Έλεγχος Κουρτινών βρίσκεται εντός της εμβέλειας σήματος του τρέχοντος δικτύου ZigBee
Πατήστε και κρατήστε το κουμπί λειτουργίας για 10 δευτερόλεπτα, στη συνέχεια απελευθερώστε το κουμπί για να επαναφέρετε τον Έλεγχο Κουρτινών.
Μετά την επαναφορά, ο Έλεγχος Κουρτινών θα διαγράψει τις τρέχουσες ρυθμίσεις δικτύου ZigBee και θα στείλει σήμα στον συντονιστή ZigBee για να αφαιρέσει τον εαυτό του από το τρέχον δίκτυο ZigBee. Στη συνέχεια θα αναζητήσει ξανά διαθέσιμα δίκτυα ZigBee και θα ενταχθεί αυτόματα σε κάποιο από αυτά.
Εποπτεία
Ο Έλεγχος Κουρτινών θα στείλει περιοδικά σήμα επίβλεψης για να αναφέρει την κατάστασή του σύμφωνα με τη ρύθμιση του χρήστη. Το εργοστασιακό προεπιλεγμένο διάστημα είναι 30 λεπτά. Ο χρήστης μπορεί επίσης να πατήσει το Κουμπί Λειτουργίας μία φορά για να μεταδώσει χειροκίνητα σήμα επίβλεψης.
Λειτουργία
Βαθμονόμηση
Ο προεπιλεγμένος χρόνος ενεργοποίησης του Ελέγχου Κουρτινών είναι 4 λεπτά. Όταν πατηθεί το κουμπί Πάνω/Κάτω ή ο συντονιστής δικτύου ZigBee στείλει εντολή Πάνω/Κάτω, θα ενεργοποιήσει τον Κινητήρα Κουρτίνας για 4 λεπτά.
Για να λειτουργεί σωστά ο Έλεγχος Κουρτινών, ο χρόνος ενεργοποίησής του πρέπει να βαθμονομηθεί. Υπάρχουν δύο τρόποι για να ρυθμίσετε τον χρόνο ενεργοποίησης:
Εντολή ZigBee: Ο χρόνος ενεργοποίησης μπορεί να ρυθμιστεί με την αποστολή εντολής από τον συντονιστή δικτύου ZigBee. (Δείτε το Παράρτημα – Level Cluster Attribute – OnTransitionTime / OffTransitionTime, ελάχιστη ρυθμιζόμενη μονάδα 100ms)
Χειροκίνητη Βαθμονόμηση: Βαθμονόμηση της ενεργοποίησης σύμφωνα με την παρακάτω διαδικασία:
Πριν από τη βαθμονόμηση, οι εξωτερικοί τοπικοί διακόπτες πρέπει να είναι συνδεδεμένοι στον Έλεγχο Κουρτινών.
Πατήστε και κρατήστε το κουμπί λειτουργίας για 3~9 δευτερόλεπτα και αφήστε το για να εισέλθετε σε λειτουργία βαθμονόμησης. Ο Έλεγχος Κουρτινών θα κινηθεί προς την κατεύθυνση «Άνοιγμα» για 4 λεπτά κατά την είσοδο σε λειτουργία βαθμονόμησης.
Περιμένετε 4 λεπτά μέχρι ο Έλεγχος Κουρτινών να σταματήσει να κινείται προς την κατεύθυνση «Άνοιγμα», στη συνέχεια ενεργοποιήστε τον συνδεδεμένο εξωτερικό τοπικό διακόπτη «Κλείσιμο» για να κλείσετε την κουρτίνα.
Ενεργοποιήστε τον εξωτερικό τοπικό διακόπτη «Άνοιγμα» τη στιγμή που η κουρτίνα είναι πλήρως κλειστή. Ο Έλεγχος Κουρτινών θα καταγράψει τον χρόνο που μεσολάβησε μεταξύ του βήματος 3 και του 4 ως το νέο «χρόνος κλεισίματος».
Ο Έλεγχος Κουρτινών θα κινηθεί προς την κατεύθυνση ανοίγματος μετά το βήμα 4.
Ενεργοποιήστε τον εξωτερικό τοπικό διακόπτη «Κλείσιμο» τη στιγμή που η κουρτίνα είναι πλήρως ανοιχτή. Ο Έλεγχος Κουρτινών θα καταγράψει τον χρόνο που μεσολάβησε μεταξύ του βήματος 5 και του 6 ως το νέο «χρόνος ανοίγματος».
Παράδειγμα
Εάν χρειάζεται 30 δευτερόλεπτα για να μετακινηθεί η κουρτίνα από Άνοιγμα σε Κλείσιμο και 40 δευτερόλεπτα για να μετακινηθεί από Κλείσιμο σε Άνοιγμα, το νέο χρόνος κλεισίματος θα είναι 30 δευτερόλεπτα και νέο χρόνος ανοίγματος θα είναι 40 δευτερόλεπτα.
Μετά τη βαθμονόμηση, όποτε ο Έλεγχος Κουρτινών λαμβάνει εντολή κλεισίματος, θα κινηθεί προς την κατεύθυνση κλεισίματος για 30 δευτερόλεπτα. Όταν λάβει εντολή ανοίγματος, θα κινηθεί προς την κατεύθυνση ανοίγματος για 40 δευτερόλεπτα.
Ο χρόνος ενεργοποίησης θα επαναρυθμιστεί στα 4 λεπτά κάθε φορά που ο Έλεγχος Κουρτινών εντάσσεται σε δίκτυο ZigBee.
Εάν η διαδικασία χειροκίνητης βαθμονόμησης είναι επιτυχής, το LED θα αναβοσβήσει 5 φορές για να το υποδείξει.
Έλεγχος Κουρτινών
Δίκτυο ZigBee
Αφού ο Έλεγχος Κουρτινών ενταχθεί επιτυχώς σε δίκτυο ZigBee, ο συντονιστής μπορεί να ελέγχει απομακρυσμένα την κουρτίνα για άνοιγμα, κλείσιμο ή στάση μέσω μετάδοσης εντολών μέσω του δικτύου ZigBee.
Όταν ο Έλεγχος Κουρτινών λαμβάνει σήμα άνοιγμα/κλείσιμο από τον συντονιστή, θα κινηθεί προς την αντίστοιχη κατεύθυνση σύμφωνα με τον βαθμονομημένο χρόνο ενεργοποίησης για να ανοίξει/κλείσει πλήρως την κουρτίνα.
Η κατάσταση της κουρτίνας μπορεί επίσης να ρυθμιστεί ποσοστιαία από 0%, 10%, 20%... έως 100% μέσω του Συντονιστή ZigBee.
Το τρέχον ποσοστό ανοίγματος μεταδίδεται επίσης στον Συντονιστή ZigBee.
Τοπικός Διακόπτης
Εάν ένας προαιρετικός Τοπικός Διακόπτης είναι συνδεδεμένος, οι χρήστες μπορούν επίσης να πατήσουν το κουμπί του διακόπτη για να ανοίξουν/κλείσουν την κουρτίνα.
Το πάτημα και άμεση απελευθέρωση του διακόπτη σε λιγότερο από 1 δευτερόλεπτο θα ελέγξει την κουρτίνα για πλήρες άνοιγμα ή κλείσιμο.
Το πάτημα και κράτημα του διακόπτη για πάνω από 1 δευτερόλεπτο θα ελέγχει το άνοιγμα ή το κλείσιμο της κουρτίνας μέχρι να απελευθερωθεί ο διακόπτης. Όταν ο διακόπτης απελευθερωθεί, η κουρτίνα θα σταματήσει.
Η πίεση του διακόπτη όταν η κουρτίνα κινείται προς την αντίθετη κατεύθυνση θα σταματήσει την κουρτίνα. Πατήστε ξανά το διακόπτη για να ανοίξετε/κλείσετε την κουρτίνα.
Για παράδειγμα, πατώντας τον διακόπτη προς τα κάτω όταν η κουρτίνα ανοίγει θα σταματήσει την κουρτίνα, πατήστε ξανά τον διακόπτη προς τα κάτω για να ξεκινήσει το κλείσιμο της κουρτίνας.
Αναβάθμιση Firmware OTA (Μόνο για έκδοση OTA)
Ο Έλεγχος Κουρτινών υποστηρίζει τη δυνατότητα αναβάθμισης firmware OTA μέσω δικτύου ZigBee, η οποία μπορεί να ξεκινήσει από τον συντονιστή δικτύου ZigBee.
Ακολουθήστε τα παρακάτω βήματα για να πραγματοποιήσετε ενημέρωση υλικολογισμικού OTA.
Βήμα 1. Πρέπει να έχετε πρόσβαση στον συντονιστή ZigBee σας για να εκτελέσετε την ενημέρωση υλικολογισμικού over-the-air.
Βήμα 2. Στη σελίδα ρυθμίσεων, επιλέξτε τη συσκευή που επιθυμείτε να αναβαθμίσετε και επιλέξτε το νέο υλικολογισμικό ZigBee που παρέχεται. Ανατρέξτε στο εγχειρίδιο χρήσης του συντονιστή ZigBee για λεπτομέρειες.
Βήμα 3.Πατήστε “OK” για να ξεκινήσει η διαδικασία αναβάθμισης και το LED θα συνεχίσει να αναβοσβήνει. Κατά τη διάρκεια της διαδικασίας OTA, μην εκτελείτε άλλες ενέργειες και μην απενεργοποιείτε τον πίνακα.
Βήμα 4.Η διάρκεια μιας αναβάθμισης θα διαρκέσει περίπου 20 έως 30 λεπτά. Σημειώστε ότι η διάρκεια ενδέχεται να διαφέρει ανάλογα με το μέγεθος του αρχείου ή την απόσταση μεταξύ του αξεσουάρ σας και του συντονιστή.
Βήμα 5.Περιμένετε να ολοκληρωθεί η ενημέρωση του firmware. Όταν η πρόοδος φτάσει το 100%, η συσκευή θα επανεκκινηθεί αυτόματα. Μπορείτε επίσης να ανανεώσετε ξανά τη σελίδα ιστού για να βεβαιωθείτε ότι το firmware της συσκευής αναβαθμίστηκε επιτυχώς και εμφανίζεται η νεότερη έκδοση.
Παράρτημα (Μόνο για προγραμματιστές)
Έλεγχος Κουρτινών με Ρελέ Ισχύος και ID Cluster Μετρητή
Χαρακτηριστικό Πληροφορίας Βασικού Cluster
Χαρακτηριστικό Πληροφορίας Cluster Αναγνώρισης
Πληροφορίες χαρακτηριστικού του Cluster On/Off
Πληροφορίες χαρακτηριστικού του Cluster Level
Πληροφορίες χαρακτηριστικών του Cluster Shade
Πληροφορίες χαρακτηριστικών του Cluster Groups
Πληροφορίες χαρακτηριστικών του Cluster Scenes
