VESTA-176

IR-35SL-2W

ΠΙΣΤΟΠΟΙΗΤΙΚΟ

ΚΑΤΗΓΟΡΙΑ 2: EN50131

Ανιχνευτής Κίνησης PIR IR-35-2W / Σειρά VESTA-177

ΟΔΗΓΙΕΣ ΧΕΙΡΙΣΜΟΥ

Εισαγωγή

Ο PIR ανιχνεύει το υπέρυθρο σήμα για να εντοπίσει κινήσεις εντός μιας καθορισμένης περιοχής και στέλνει σήμα στον Πίνακα Ελέγχου για να ενεργοποιήσει τον συναγερμό εάν ένας εισβολέας διασχίσει τη ζώνη ανίχνευσής του.

Ο PIR έχει σχεδιαστεί να δίνει τυπική εμβέλεια ανίχνευσης 12 μέτρων όταν τοποθετείται σε ύψος 2,5 μέτρων από το έδαφος. Ο αισθητήρας PIR υποστηρίζει επίσης τη λειτουργία ανοσίας σε κατοικίδια και δεν θα ανιχνεύει κατοικίδια έως 25 kg για να μειώνει τις ψευδείς συναγερμούς.

Ο PIR αποτελείται από δύο μέρη σχεδίασης που αποτελούνται από ένα κάλυμμα και μια βάση. Το κάλυμμα περιέχει όλα τα ηλεκτρονικά και τα οπτικά, και η βάση παρέχει μέσο στερέωσης.

Η σειρά ανιχνευτών PIR IR-35-2W περιλαμβάνει τα ακόλουθα μοντέλα:

IR-35-2W – Ανιχνευτής κίνησης PIR τροφοδοτούμενος από δύο αλκαλικές μπαταρίες

IR-35SL-2W – Ανιχνευτής κίνησης PIR τροφοδοτούμενος από μία μπαταρία CR123

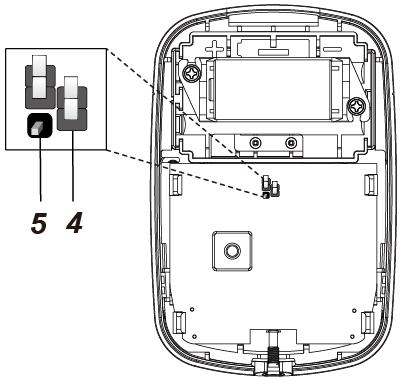

Αναγνώριση Μερών

1. Κουμπί Δοκιμής / Ένδειξη LED

• Το κουμπί δοκιμής χρησιμοποιείται για τη δοκιμή της απόδοσης του ραδιοφώνου και για σκοπούς εκμάθησης.

• Η ένδειξη LED χρησιμοποιείται για να υποδεικνύει την κατάσταση του συστήματος.

1. IR Αισθητήρας

2. Θήκη Μπαταριών

3. Διακόπτης Τζάμπερ Ενεργοποίησης/Απενεργοποίησης Ανοσίας Κατοικίδιων (JP3)

   1. Τζάμπερ Ενεργό: Όταν είναι ρυθμισμένο σε ΕΝΕΡΓΟ, η ανοσία σε κατοικίδια είναι απενεργοποιημένη (εργοστασιακή προεπιλογή).

   2. Τζάμπερ Ανενεργό: Όταν είναι ρυθμισμένο σε ΑΝΕΝΕΡΓΟ, η ανοσία σε κατοικίδια είναι ενεργοποιημένη.


4. Διακόπτης Τζάμπερ Αυξήσεως Ευαισθησίας (JP4)

   • Όταν είναι ρυθμισμένο σε ΕΝΕΡΓΟ, η ευαισθησία ανίχνευσης του PIR είναι υψηλή.

   • Όταν είναι ρυθμισμένο σε ΑΝΕΡΓΟ, η ευαισθησία ανίχνευσης του PIR βρίσκεται σε κανονικό επίπεδο. (εργοστασιακή προεπιλογή)

5. Διακόπτης Παρεμβολής (Tamper)

6. Βίδα Στερέωσης Κάτω Μέρους

7. Οπή Μονωτήρα Μπαταρίας IR-35-2W

8. Οπή Μονωτήρα Μπαταρίας IR-35SL-2W

Χαρακτηριστικά

Ένδειξη LED

Σε κανονική λειτουργία, η ένδειξη LED θα ανάβει στις ακόλουθες περιπτώσεις:

• Όταν ανιχνευτεί κίνηση υπό συνθήκη χαμηλής μπαταρίας

• Όταν το κάλυμμα ανοίξει και ενεργοποιηθεί ο διακόπτης αντιπαρέμβασης

• Όταν ανιχνευτεί κίνηση εάν η κατάσταση αντιπαρέμβασης συνεχίζεται

• Όταν ανιχνευτεί κίνηση σε λειτουργία δοκιμής

• Όταν πατηθεί το κουμπί δοκιμής υπό την κατάσταση αντιπαρέμβασης ή εάν ο PIR έχει χαμηλή μπαταρία, το LED δεν θα αναβοσβήνει εάν ο PIR δεν έχει πρόβλημα αντιπαρέμβασης και η μπαταρία είναι φυσιολογική και ο PIR δεν είναι σε λειτουργία δοκιμής.

Εάν το LED αναβοσβήνει για να δείξει μετάδοση σήματος, θα αναβοσβήνει δύο φορές γρήγορα όταν λάβει επιβεβαίωση από τον Πίνακα Ελέγχου.

Μπαταρία και Ανίχνευση Χαμηλής Μπαταρίας

Η σειρά ανιχνευτών κίνησης IR-35-2W χρησιμοποιεί αλκαλικές ή λιθίου μπαταρίες ως πηγή τροφοδοσίας:

• Το μοντέλο IR-35-2W χρησιμοποιεί δύο αλκαλικές μπαταρίες AA 1,5 V ως πηγή τροφοδοσίας.

• Το μοντέλο IR-35SL-2W χρησιμοποιεί μία μπαταρία λιθίου CR123 3V ως πηγή τροφοδοσίας.

Ο PIR διαθέτει λειτουργία ανίχνευσης χαμηλής μπαταρίας. Εάν ανιχνευτεί χαμηλή τάση μπαταρίας, θα σταλεί σήμα χαμηλής μπαταρίας στον Πίνακα Ελέγχου μαζί με τις τακτικές μεταδόσεις σήματος ώστε ο Πίνακας να εμφανίσει την κατάσταση ανάλογα.

Για κάθε εγκατάσταση, οι μπαταρίες τοποθετούνται από το εργοστάσιο πριν την αποστολή με έναν Μονωτήρα εισαχθέντα.

Κατά την αλλαγή των μπαταριών, μετά την αφαίρεση των παλαιών μπαταριών, πατήστε δύο φορές τον διακόπτη αντιπαρέμβασης για να εκφορτιστεί πλήρως πριν εισαγάγετε νέες μπαταρίες.

Προστασία Αντιπαρέμβασης

Ο PIR προστατεύεται από διακόπτη αντιπαρέμβασης ο οποίος συμπιέζεται όταν ο PIR είναι σωστά εγκαταστημένος. Όταν ο PIR αφαιρεθεί από την επιφάνεια τοποθέτησης ή τη βάση στερέωσης, ή όταν ανοίξει το κάλυμμά του, ο διακόπτης αντιπαρέμβασης θα ενεργοποιηθεί και ο PIR θα στείλει σήμα ανοικτού tamper στον πίνακα ελέγχου του συστήματος για να υπενθυμίσει στον χρήστη την κατάσταση. Αν ανιχνευτεί οποιαδήποτε κίνηση όταν ο διακόπτης αντιπαρέμβασης είναι ανοιχτός, το LED θα ανάψει.

Λειτουργία Εποπτείας

Όταν ο PIR είναι σε κανονική λειτουργία, θα εκτελεί αυτοδοκιμή περιοδικά μεταδίδοντας ένα σήμα εποπτείας κάθε 90 έως 110 λεπτά.

Εάν ο Πίνακας Ελέγχου δεν λάβει τα σήματα εποπτείας που μεταδίδονται από έναν συγκεκριμένο PIR για προκαθορισμένο χρόνο, θα δημιουργηθεί μήνυμα σφάλματος «Εκτός Τάξης».

Λειτουργία Δοκιμής

Ο PIR μπορεί να τεθεί σε λειτουργία δοκιμής πατώντας το κουμπί δοκιμής. Σε λειτουργία δοκιμής, θα απενεργοποιήσει τον χρονοδιακόπτη ύπνου και θα ενεργοποιήσει την ένδειξη LED να ανάβει κάθε φορά που ανιχνεύεται κίνηση. Κάθε φορά που πατιέται το κουμπί δοκιμής, ο PIR θα μεταδώσει σήμα δοκιμής στον Πίνακα Ελέγχου για δοκιμή εμβέλειας ραδιοφώνου και θα εισέλθει σε λειτουργία δοκιμής για 3 λεπτά. Η Λειτουργία Δοκιμής θα λήξει μετά από 3 λεπτά.

Χρονοδιακόπτης Ύπνου

• Ο PIR έχει «χρόνο ύπνου» περίπου 1 λεπτό για εξοικονόμηση ενέργειας.

• Ανάλογα με τη ρύθμιση της λειτουργίας ύπνου (Κανονική ή Βελτιστοποιημένη), ο PIR θα εισέλθει χρόνο ύπνου για 1 λεπτό μετά την μετάδοση ανιχνευμένης κίνησης ή 3 ανιχνεύσεων εντός 1 λεπτού.

• Κατά τη διάρκεια του 1 λεπτού χρόνου ύπνου, ο PIR δεν θα μεταδώσει ξανά σήματα· οποιαδήποτε περαιτέρω κίνηση ανιχνευθεί κατά τη διάρκεια αυτής της περιόδου ύπνου θα επεκτείνει τον χρόνο ύπνου κατά ακόμη ένα λεπτό. Με αυτόν τον τρόπο, η συνεχής κίνηση μπροστά από τον PIR δεν θα εξαντλήσει αδικαιολόγητα την μπαταρία.

Η ρύθμιση της λειτουργίας ύπνου είναι ρυθμιζόμενη εξ αποστάσεως. Όταν η λειτουργία ύπνου ρυθμιστεί σε Κανονική, ο PIR θα εισέλθει σε χρόνο ύπνου 1 λεπτού μετά τη μετάδοση μιας ανιχνευμένης κίνησης. Όταν η λειτουργία ύπνου ρυθμιστεί σε Βελτιστοποιημένη, ο PIR θα εισέλθει σε χρόνο ύπνου 1 λεπτού μετά τη μετάδοση 3 ανιχνεύσεων εντός 1 λεπτού. Ανατρέξτε στην Απομακρυσμένη Ρύθμιση ενότητα παρακάτω για λεπτομέρειες.

Λειτουργία Ανοσίας Κατοικίδιων

• Ο αισθητήρας PIR υποστηρίζει τη λειτουργία ανοσίας σε κατοικίδια και δεν θα ανιχνεύει κατοικίδια έως 25 kg για να μειώνει τις ψευδείς συναγερμούς.

• Η λειτουργία ανοσίας σε κατοικίδια μπορεί να ενεργοποιηθεί/απενεργοποιηθεί ρυθμίζοντας τη θέση του διακόπτη τζάμπερ (JP3). Όταν ο διακόπτης τζάμπερ (JP3) είναι σε ΕΝΕΡΓΟ, η ανοσία σε κατοικίδια είναι απενεργοποιημένη (εργοστασιακή προεπιλογή). Όταν ο διακόπτης τζάμπερ (JP3) είναι σε ΑΝΕΝΕΡΓΟ, η ανοσία σε κατοικίδια είναι ενεργοποιημένη.

• Η λειτουργία ανοσίας σε κατοικίδια μπορεί επίσης να ρυθμιστεί εξ αποστάσεως. Ανατρέξτε στην Απομακρυσμένη Ρύθμιση ενότητα παρακάτω για λεπτομέρειες.

Λειτουργία Αυξήσεως Ευαισθησίας

• Μπορείτε να χρησιμοποιήσετε τη λειτουργία αύξησης ευαισθησίας για να αυξήσετε την ευαισθησία ανίχνευσης του PIR.

• Για να αυξήσετε την ευαισθησία ανίχνευσης, ρυθμίστε τον διακόπτη τζάμπερ (JP4) σε ΕΝΕΡΓΟ. Για να διατηρήσετε την κανονική ευαισθησία ανίχνευσης, ρυθμίστε τον διακόπτη τζάμπερ (JP4) σε ΑΝΕΝΕΡΓΟ (εργοστασιακή προεπιλογή).

• Η ευαισθησία ανίχνευσης του PIR μπορεί επίσης να ρυθμιστεί εξ αποστάσεως. Ανατρέξτε στην Απομακρυσμένη Ρύθμιση ενότητα παρακάτω για λεπτομέρειες.

Απομακρυσμένη Ρύθμιση

• Ο αισθητήρας κίνησης PIR υποστηρίζει απομακρυσμένη ρύθμιση της ανοσίας σε κατοικίδια, της ευαισθησίας και της λειτουργίας ύπνου.

• Όταν ο PIR τροφοδοτηθεί, η λειτουργία ανοσίας σε κατοικίδια και η ευαισθησία του καθορίζονται από τις ρυθμίσεις JP3 και JP4. Οι χρήστες μπορούν είτε να προσαρμόσουν τις ρυθμίσεις τζάμπερ είτε να αλλάξουν εξ αποστάσεως τις ρυθμίσεις ανοσίας σε κατοικίδια και ευαισθησίας από τον Πίνακα Ελέγχου. Η απομακρυσμένη ρύθμιση θα υπερισχύσει των ρυθμίσεων τζάμπερ.

Ιστοσελίδα Πίνακα Ελέγχου

1. Στην τοπική ιστοσελίδα του Πίνακα, πηγαίνετε στη σελίδα Επεξεργασία Συσκευής και εισάγετε τη ρύθμιση του ανιχνευτή κίνησης PIR στην ενότητα Ρύθμιση Αισθητήρα. Κάντε κλικ στο OK για επιβεβαίωση.

   Ανατρέξτε στον παρακάτω πίνακα για λεπτομέρειες ρύθμισης. Για παράδειγμα, εάν θέλετε να ενεργοποιήσετε την Ανοσία Κατοικίδιων και να ορίσετε το επίπεδο Ευαισθησίας και τη λειτουργία ύπνου σε κανονική, μπορείτε να εισαγάγετε 02.

Ρύθμιση IR	Ανοσία Κατοικίδιων	Ευαισθησία	Λειτουργία Ύπνου
00	Όχι	Κανονική	Κανονική (1 ανίχνευση)
01	Όχι	Υψηλή	Κανονική (1 ανίχνευση)
02	Ναι	Κανονική	Κανονική (1 ανίχνευση)
03	Ναι	Υψηλή	Κανονική (1 ανίχνευση)
04	Όχι	Κανονική	Βελτιστοποιημένη (3 ανιχνεύσεις)
05	Όχι	Υψηλή	Βελτιστοποιημένη (3 ανιχνεύσεις)
06	Ναι	Κανονική	Βελτιστοποιημένη (3 ανιχνεύσεις)
07	Ναι	Υψηλή	Βελτιστοποιημένη (3 ανιχνεύσεις)

1. Πατήστε το κουμπί δοκιμής μία φορά στον ανιχνευτή κίνησης PIR για να στείλετε σήμα στον Πίνακα Ελέγχου, και οι νέες ρυθμίσεις θα εφαρμοστούν αμέσως. Εάν το κουμπί δεν πατηθεί, οι νέες ρυθμίσεις θα εφαρμοστούν στην επόμενη μετάδοση σήματος, δηλαδή μετάδοση του σήματος εποπτείας ή του σήματος ενεργοποίησης IR.

Διακομιστής SmartHomeSec

1. Στον Διακομιστή Πύλης Σπιτιού, πηγαίνετε στη σελίδα ρύθμισης Συσκευής, κάντε κλικ στη σειρά της συσκευής IR-35-2W και επιλέξτε «Ρύθμιση IR».

2. Επιλέξτε τη λειτουργία Ανοσίας Κατοικίδιων (Ενεργοποίηση/Απενεργοποίηση), την Ευαισθησία (Υψηλή/Κανονική) και τη λειτουργία Βελτιστοποιημένου Ύπνου (Κανονική/Βελτιστοποιημένη) από τις αναπτυσσόμενες λίστες, κάντε κλικ στο «Υποβολή» για επιβεβαίωση της ρύθμισης.

3. Πατήστε το κουμπί δοκιμής μία φορά στον ανιχνευτή κίνησης PIR για να στείλετε σήμα στον Πίνακα Ελέγχου, και οι νέες ρυθμίσεις θα εφαρμοστούν αμέσως. Εάν το κουμπί δεν πατηθεί, οι νέες ρυθμίσεις θα εφαρμοστούν στην επόμενη μετάδοση σήματος, δηλαδή μετάδοση του σήματος εποπτείας ή του σήματος ενεργοποίησης IR.

Έναρξη

• Αφαιρέστε τον μονωτήρα μπαταρίας για να ενεργοποιήσετε τις μπαταρίες.

• Η ένδειξη LED θα αναβοσβήνει για 30 δευτερόλεπτα (ο PIR θερμαίνεται). Κατά τη διάρκεια της περιόδου προθέρμανσης, ο PIR δεν θα είναι ενεργοποιημένος. Μετά το τέλος της προθέρμανσης, το LED θα σβήσει και ο PIR θα είναι έτοιμος για λειτουργία.

• Θέστε τον Πίνακα Ελέγχου σε λειτουργία εκμάθησης (ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου για λεπτομέρειες).

• Πατήστε το κουμπί δοκιμής.

• Ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου για να ολοκληρώσετε τη διαδικασία εκμάθησης.

• Μετά την εκμάθηση του PIR, θέστε τον Πίνακα Ελέγχου σε λειτουργία «Δοκιμή Περίπατος»· κρατήστε τον PIR στην επιθυμητή θέση και πατήστε το κουμπί δοκιμής για να επιβεβαιώσετε ότι αυτή η θέση είναι εντός της εμβέλειας σήματος του Πίνακα Ελέγχου (ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου για να ολοκληρώσετε τη Δοκιμή Περίπατου).

• Όταν είστε βέβαιοι ότι ο PIR λειτουργεί σωστά στη επιλεγμένη θέση, μπορείτε να προχωρήσετε στη στερέωση.

Εγκατάσταση

Οδηγίες Εγκατάστασης

Εμβέλεια Ανίχνευσης IR-35-2W

Μέθοδος Στερέωσης

• Ο PIR έχει σχεδιαστεί για να στερεώνεται είτε σε επίπεδη επιφάνεια είτε σε γωνία.

• Η βάση έχει δύο σημεία ρήξης, όπου το πλαστικό είναι λεπτότερο και μπορεί να σπάσει για επιφανειακή τοποθέτηση.

• Μια βάση στερέωσης περιλαμβάνει δύο κεντρικές οπές για βίδες για τη στερέωση του PIR πάνω σε επιφάνεια και τέσσερις πλευρικές οπές για βίδες

• Για επιφανειακή τοποθέτηση, παρέχεται προαιρετική περιστρεφόμενη βάση για να προσαρμόζουν οι χρήστες την εμβέλεια ανίχνευσης. Με την περιστρεφόμενη βάση, ο IR-35-2W μπορεί να περιστραφεί 80 μοίρες οριζόντια και 70 μοίρες κάθετα για να παρέχει την ιδανική κάλυψη.

Επιφανειακή τοποθέτηση χωρίς τη βάση στερέωσης:

1. Αφαιρέστε τη κάτω βίδα στερέωσης και τη συναρμολόγηση του καλύμματος.

2. Σπάστε τα δύο σημεία ρήξης από το εσωτερικό της βάσης

3. Χρησιμοποιήστε τις οπές ως πρότυπο και τρυπήστε οπές στην επιφάνεια όπου θα γίνει η στερέωση.

4. Εισαγάγετε τα βύσματα τοίχου εάν ο PIR θα στερεωθεί σε σοβά ή τούβλα.

5. Βιδώστε τη βάση στα βύσματα τοίχου.

6. Βιδώστε το κάλυμμα στη βάση.

Επιφανειακή τοποθέτηση με τη βάση στερέωσης:

1. Χρησιμοποιήστε τις δύο κεντρικές οπές βίδας στη βάση ως πρότυπο και τρυπήστε οπές στην επιφάνεια όπου θα γίνει η στερέωση.

2. Εισαγάγετε τα βύσματα τοίχου εάν ο PIR θα στερεωθεί σε σοβά ή τούβλα.

3. Βιδώστε τη βάση στερέωσης στα βύσματα τοίχου με τις δύο προεξοχές πάνω και να κοιτούν προς εσάς.

4. Τοποθετήστε τον PIR στους γάντζους της βάσης στερέωσης.

Τοποθέτηση σε γωνία με τη βάση στερέωσης:

1. Χρησιμοποιήστε τις τέσσερις πλευρικές οπές βίδας ως πρότυπο και τρυπήστε οπές στην επιφάνεια όπου θα γίνει η στερέωση.

2. Εισαγάγετε τα βύσματα τοίχου εάν ο PIR θα στερεωθεί σε σοβά ή τούβλα

3. Βιδώστε τη βάση στερέωσης στα βύσματα τοίχου με τις δύο προεξοχές πάνω και να κοιτούν προς εσάς.

4. Τοποθετήστε τον PIR στους γάντζους της βάσης στερέωσης.

Επιφανειακή τοποθέτηση με την περιστρεφόμενη βάση (προαιρετικό είδος, πωλείται ξεχωριστά):

• Για επιφανειακή τοποθέτηση, παρέχεται προαιρετική περιστρεφόμενη βάση για να προσαρμόζουν οι χρήστες την εμβέλεια ανίχνευσης. Με την περιστρεφόμενη βάση, ο IR-35-2W μπορεί να περιστραφεί 80 μοίρες οριζόντια και 70 μοίρες κάθετα για να παρέχει την ιδανική κάλυψη.

• Η περιστρεφόμενη βάση μπορεί να στερεωθεί στον τοίχο με τις παρεχόμενες βίδες.

  1. Βιδώστε την περιστρεφόμενη βάση στον τοίχο.

  2. Τοποθετήστε τους 3 γάντζους της περιστρεφόμενης βάσης στις 3 οπές της βάσης αντίστοιχα.

  3. Περιστρέψτε τη βάση για την κατάλληλη εμβέλεια ανίχνευσης και σφίξτε τη βίδα στερέωσης.

Συστάσεις Εγκατάστασης

Συνιστάται να εγκαταστήσετε τον PIR στις ακόλουθες θέσεις:

• Σε ύψος 2,3-2,5 μέτρων για καλύτερη απόδοση:

• Σε σημεία όπου τα ζώα δεν μπορούν να φτάσουν στην περιοχή ανίχνευσης ανεβαίνοντας σε έπιπλα ή άλλα αντικείμενα.

• Μην στοχεύετε τον αισθητήρα σε σκάλες όπου τα ζώα μπορούν να ανέβουν.

• Σε θέση έτσι ώστε ένας εισβολέας να κινηθεί κανονικά κατά μήκος του πεδίου όρασης του PIR από τη μια πλευρά στην άλλη.

• Σε γωνία για να δώσει το πιο ευρύ οπτικό πεδίο.

• Σε θέση όπου το πεδίο όρασης του δεν θα φράσσεται από π.χ. κουρτίνες, διακοσμητικά κ.λπ.

Περιορισμοί
