VESTA-175

PRS5-ZBS(R)/PRM5-ZBS(R)

Σειρά Ρελέ Δυνατότητας (Zigbee)

Εισαγωγή

Η σειρά Power Relay Switch περιλαμβάνει τα ακόλουθα μοντέλα:

PRS5-ZBS: ZigBee Ρελέ Διακόπτης Ισχύος

PRS5-ZBSR: ZigBee Ρελέ Διακόπτης Ισχύος με λειτουργία Δρομολογητή

PRM5-ZBS: ZigBee Ρελέ Διακόπτης Ισχύος με Μετρητή

PRM5-ZBSR: ZigBee Ρελέ Διακόπτης Ισχύος με Μετρητή και λειτουργία Δρομολογητή

Οι διακόπτες ρεύματος είναι ικανοί να λαμβάνουν ασύρματα σήματα από τον συντονιστή στο δίκτυο Zigbee για να ενεργοποιούν/απενεργοποιούν τις συσκευές που είναι συνδεδεμένες σε αυτούς.

Ο Power Relay Switch χρησιμοποιεί τεχνολογία ZigBee για ασύρματη μετάδοση σημάτων. Το ZigBee είναι ένα πρωτόκολλο ασύρματης επικοινωνίας που είναι αξιόπιστο, έχει χαμηλή κατανάλωση ενέργειας και υψηλή αποδοτικότητα μετάδοσης. Βασισμένο στο πρότυπο IEEE802.15.4, το ZigBee επιτρέπει την ενσωμάτωση μεγάλου αριθμού συσκευών σε ένα δίκτυο και τον συντονισμό τους για ανταλλαγή δεδομένων και μετάδοση σημάτων.

Τα μοντέλα με λειτουργίες μετρητή έχουν την επιπλέον δυνατότητα καταγραφής της κατανάλωσης ενέργειας με ενσωματωμένο μετρητή ισχύος και μεταδίδουν τα δεδομένα τακτικά στον συντονιστή.

Τα μοντέλα με λειτουργία δρομολογητή εξυπηρετούν επίσης ως δρομολογητής στο δίκτυο ZigBee. Μετά την ένταξή τους στο δίκτυο ZigBee, επιτρέπουν σε άλλες συσκευές ZigBee να ενταχθούν στο δίκτυο μέσω του Power Switch.

Τα μοντέλα με λειτουργία OTA υποστηρίζουν αναβάθμιση υλικολογισμικού OTA μέσω του δικτύου ZigBee, η οποία μπορεί να ξεκινήσει από τον συντονιστή του δικτύου ZigBee.

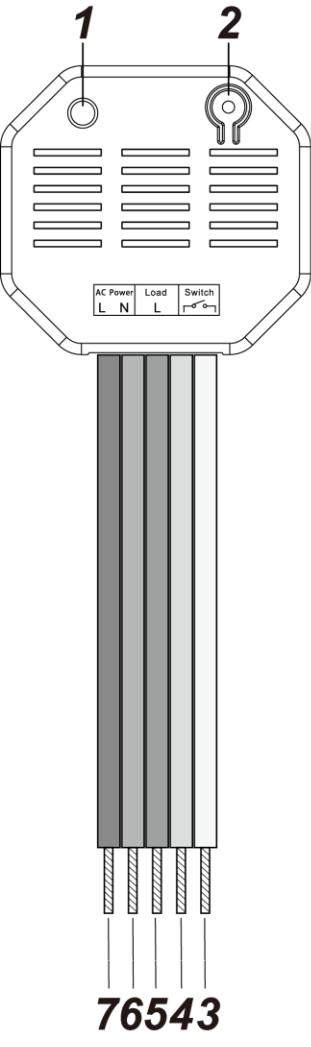

Αναγνώριση Μερών

1. Δείκτης LED

Η ενδεικτική λυχνία LED χρησιμοποιείται για να υποδείξει την κατάσταση του Διακόπτη Ρελέ Ισχύος:

• On: Ο Power Relay Switch είναι ενεργοποιημένος.

• Off: Ο Power Relay Switch είναι απενεργοποιημένος.

• Αναβοσβήνει δύο φορές: Ο Power Relay Switch εντάχθηκε επιτυχώς σε δίκτυο ZigBee.

• Αναβοσβήνει 5 φορές: Ο Power Relay Switch έχει δεσμευτεί επιτυχώς με έναν ελεγκτή

• Αναβοσβήνει κάθε 20 λεπτά: Ο Power Relay Switch έχασε τη σύνδεση με το τρέχον δίκτυο ZigBee

1. Κουμπί λειτουργίας

   Χρήση Κουμπιού Λειτουργίας:

   1. Πατήστε το κουμπί για να εναλλάξετε Ενεργοποίηση/Απενεργοποίηση του Διακόπτη Ρελέ Ισχύος

   2. Πατήστε και κρατήστε το κουμπί για 10 δευτερόλεπτα και μετά αφήστε το για να επαναφέρετε τον Power Relay Switch.

   3. Πατήστε και κρατήστε το κουμπί για 3 δευτερόλεπτα και μετά αφήστε το για να δεσμευτεί με έναν ελεγκτή

2. Καλώδιο σύνδεσης εξωτερικού διακόπτη 1

3. Καλώδιο σύνδεσης εξωτερικού διακόπτη 2

4. Έξοδος φορτίου γραμμής AC

5. Είσοδος AC Ουδέτερου Ρεύματος/Έξοδος Φορτίου AC Ουδέτερου Ρεύματος

6. Είσοδος τροφοδοσίας AC (γραμμή)

Ρύθμιση Δικτύου ZigBee

Οδηγίες Συσκευής ZigBee

Το ZigBee είναι ένα πρωτόκολλο ασύρματης επικοινωνίας που είναι αξιόπιστο, έχει χαμηλή κατανάλωση ενέργειας και υψηλή αποδοτικότητα μετάδοσης. Βασισμένο στο πρότυπο IEEE802.15.4, το ZigBee επιτρέπει τη συμπερίληψη μεγάλου αριθμού συσκευών σε ένα δίκτυο και τον συντονισμό τους για ανταλλαγή δεδομένων και μετάδοση σημάτων.

Λόγω της θεμελιώδους δομής του δικτύου ZigBee, η συσκευή ZigBee θα αναζητήσει ενεργά και θα ενταχθεί στο δίκτυο μετά την παροχή ρεύματος.

Ενσωμάτωση στο Δίκτυο ZigBee

Ως συσκευή ZigBee, ο Power Relay Switch χρειάζεται να ενταχθεί σε ένα δίκτυο ZigBee για να λαμβάνει εντολές και να μεταδίδει πληροφορίες κατανάλωσης ενέργειας. Ακολουθήστε τα παρακάτω βήματα για να εντάξετε τον Power Relay Switch σε ένα δίκτυο ZigBee.

1. Συνδέστε τον Διακόπτη Ρελέ Ισχύος στο καλώδιο τροφοδοσίας.

2. Πατήστε και κρατήστε πατημένο το κουμπί Function για 10 δευτερόλεπτα, στη συνέχεια αφήστε το για να ενταχθεί στο δίκτυο. Βεβαιωθείτε ότι η δυνατότητα permit-to-join στον δρομολογητή ή τον συντονιστή του δικτύου ZigBee είναι ενεργοποιημένη.

3. Εάν ο Power Relay Switch ενταχθεί επιτυχώς σε δίκτυο ZigBee, ο ενδεικτικός LED θα αναβοσβήνει δύο φορές για επιβεβαίωση.

4. Μετά την ένταξη στο δίκτυο ZigBee, ο Power Relay Switch θα καταχωρηθεί αυτόματα στο δίκτυο. Ελέγξτε τον συντονιστή Zigbee, τον πίνακα ελέγχου συστήματος ή το CIE (Control and Indicating Equipment) για να επιβεβαιώσετε εάν η ένταξη και η καταχώριση ήταν επιτυχείς.

5. Εάν η εγγραφή και η ενσωμάτωση στο δίκτυο δεν είναι επιτυχείς, ελέγξτε τις ρυθμίσεις του συντονιστή ZigBee, του πίνακα ελέγχου συστήματος ή του CIE για να διασφαλίσετε ότι η λειτουργία permit-to-join είναι διαθέσιμη, και στη συνέχεια χρησιμοποιήστε τη λειτουργία Επαναφοράς στις εργοστασιακές ρυθμίσεις παρακάτω για να ενταχθεί ξανά στο δίκτυο ZigBee.

Σύνδεση (Binding) με Ελεγκτή

Μετά την ένταξη στο δίκτυο ZigBee, ο Power Relay Switch μπορεί να δεσμευτεί με μια συσκευή ελεγκτή που μπορεί να χρησιμοποιηθεί για να ρυθμίσει το επίπεδο εξόδου ισχύος του Power Relay Switch. Για να δεσμεύσετε τον Power Relay Switch και τη συσκευή:

1. Πατήστε και κρατήστε πατημένο το κουμπί Function για 3 δευτερόλεπτα, στη συνέχεια αφήστε το κουμπί. Ο Power Relay Switch θα στείλει αίτημα δέσμευσης στον συντονιστή.

2. Ανατρέξτε στο εγχειρίδιο του ελεγκτή σας για να στείλετε το αίτημα σύνδεσης για τη συσκευή εντός 16 δευτερολέπτων.

3. Εάν η δέσμευση είναι επιτυχής, ο ενδεικτικός LED του Power Relay Switch θα αναβοσβήνει 5 φορές για επιβεβαίωση. Τώρα μπορείτε να χρησιμοποιήσετε τον ελεγκτή για να ρυθμίσετε το επίπεδο εξόδου ισχύος του Power Relay Switch.

4. Εάν η σύνδεση δεν είναι επιτυχής, δοκιμάστε ξανά τη διαδικασία σύνδεσης.

Αφαίρεση Συσκευής από το Δίκτυο ZigBee (Επαναφορά στο Εργοστάσιο)

Για να αφαιρέσετε τον Power Switch από το τρέχον δίκτυο ZigBee, ο Power Switch πρέπει να τεθεί σε Επαναφορά στις εργοστασιακές ρυθμίσεις για να ολοκληρωθεί η αφαίρεση της συσκευής. Η λειτουργία Επαναφοράς στις εργοστασιακές ρυθμίσεις θα διαγράψει τις αποθηκευμένες ρυθμίσεις και πληροφορίες του Power Switch και θα τον ωθήσει να αναζητήσει νέο δίκτυο ZigBee.

Πριν αφαιρέσετε τη συσκευή, βεβαιωθείτε ότι ο Power Switch βρίσκεται εντός της εμβέλειας σήματος του τρέχοντος δικτύου ZigBee

1. Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας για 10 δευτερόλεπτα, στη συνέχεια αφήστε το κουμπί για να επαναφέρετε τον Power Switch.

2. Μετά την επαναφορά, ο Power Switch θα διαγράψει τις τρέχουσες ρυθμίσεις δικτύου ZigBee και θα στείλει σήμα στον συντονιστή ZigBee για να αφαιρέσει τον εαυτό του από το τρέχον δίκτυο ZigBee. Έπειτα θα αναζητήσει ενεργά διαθέσιμο δίκτυο ZigBee ξανά και θα ενταχθεί στο δίκτυο αυτόματα.

Χωρητικότητα συσκευής δρομολογητή ZigBee (μόνο PRS5-ZBSR/PRM5-ZBSR)

Τα μοντέλα Power Switch με λειτουργία Router επιτρέπουν σε άλλες συσκευές ZigBee να ενταχθούν στο Δίκτυο ZigBee μέσω του Router. Ο Router του Power Switch έχει μέγιστη χωρητικότητα 40 συσκευών, συμπεριλαμβανομένων 10 routers· ο Meter Router του Power Switch έχει μέγιστη χωρητικότητα 10 συσκευών συμπεριλαμβανομένων 5 routers.

Αναβάθμιση Firmware OTA (Μόνο για έκδοση OTA)

Ο Power Relay Switch υποστηρίζει αναβάθμιση υλικολογισμικού OTA μέσω του δικτύου ZigBee, η οποία μπορεί να ξεκινήσει από τον συντονιστή του δικτύου ZigBee. Ακολουθήστε τα παρακάτω βήματα για να εκτελέσετε αναβάθμιση υλικολογισμικού OTA.

Βήμα 1. Πρέπει να έχετε πρόσβαση στον συντονιστή ZigBee σας για να πραγματοποιήσετε την αναβάθμιση firmware ασύρματα. Βήμα 2. Στη σελίδα ρύθμισης, επιλέξτε τη συσκευή που επιθυμείτε να αναβαθμίσετε και επιλέξτε το νέο

παρεχόμενο ZigBee υλικολογισμικό. Ανατρέξτε στο εγχειρίδιο χρήσης του ZigBee Coordinator για λεπτομέρειες.

Βήμα 3.Πατήστε “OK” για να ξεκινήσει η διαδικασία αναβάθμισης, και το LED θα συνεχίσει να αναβοσβήνει. Κατά τη διάρκεια της διαδικασίας OTA,

παρακαλούμε μην εκτελέσετε οποιεσδήποτε άλλες ενέργειες ή μην απενεργοποιήσετε την τροφοδοσία του πίνακα.

Βήμα 4.Η διάρκεια μιας αναβάθμισης θα διαρκέσει περίπου 20 έως 30 λεπτά. Σημειώστε ότι η διάρκεια μπορεί να διαφέρει ανάλογα με το μέγεθος του αρχείου ή την απόσταση μεταξύ του αξεσουάρ σας και του συντονιστή.

Βήμα 5.Περιμένετε να ολοκληρωθεί η ενημέρωση του firmware. Όταν η πρόοδος φτάσει στο 100%, η συσκευή θα επανεκκινηθεί αυτόματα. Μπορείτε επίσης να ανανεώσετε ξανά τη σελίδα για να βεβαιωθείτε ότι το firmware της συσκευής έχει ενημερωθεί επιτυχώς και εμφανίζεται η νεότερη έκδοση.

Προσοχή

• Όλες οι εργασίες στη συσκευή, συμπεριλαμβανομένης της εγκατάστασης και συντήρησης, πρέπει να εκτελούνται από εξειδικευμένο και αδειοδοτημένο ηλεκτρολόγο.

• Πριν από την εγκατάσταση ή οποιαδήποτε συντήρηση, βεβαιωθείτε ότι η τροφοδοσία έχει αποσυνδεθεί.

• Μην συνδέετε τη συσκευή σε φορτία που υπερβαίνουν το υποστηριζόμενο ρεύμα φορτίου.

Εγκατάσταση

Καλωδίωση με συνδετήρα συγκόλλησης (Splicing Connector)

• Ο Power Relay Switch παρέχεται με ενσωματωμένο καλώδιο για σύνδεση σε τροφοδοσία AC, συσκευή και εξωτερικό διακόπτη. Παρέχονται πέντε συνδετήρες σύνδεσης Wago 221 για τη σύνδεση.

• Οι συνδετήρες 2-πηνίων/3-πηνίων προσαρμόζουν μονωμένα και λιανά σύρματα από 0,2 έως 4 mm² (24–12 AWG).

• Πριν την καλωδίωση, βεβαιωθείτε ότι η τροφοδοσία είναι απενεργοποιημένη. Για να συνδέσετε τα καλώδια:

  1. Ανασηκώστε τον μοχλό και εισάγετε το καφέ καλώδιο. (Εικόνα 1, 2)

Εικόνα 1 Εικόνα 2

1. Πιέστε ξανά τον μοχλό προς τα κάτω. Η διάφανη θήκη σας επιτρέπει να ελέγξετε εάν το καλώδιο είναι σωστά συνδεδεμένο. Βεβαιωθείτε ότι το καλώδιο κρατείται σταθερά και δεν θα βγει. (Εικόνα 3, 4)

Εικόνα 3 Εικόνα 4

1. Με τον ίδιο τρόπο όπως στα βήματα 1 & 2, εισάγετε σε άλλη θέση το καλώδιο για σύνδεση στην είσοδο AC Line Power. (Εικόνα 5)

Εικόνα 5

1. Επαναλάβετε τα βήματα 1 & 2 & 3 για να συνδέσετε τα υπόλοιπα καλώδια με τους συνδετήρες.

   Λάβετε υπόψη ότι το μπλε καλώδιο πρέπει να συνδεθεί σε συνδετήρα 3-πηνίων και στη συνέχεια να συνδεθεί στην Είσοδο AC Ουδέτερου Ρεύματος και στην Έξοδο Φορτίου AC Ουδέτερου Ρεύματος. (Εικόνα 6)

Εικόνα 6

Λειτουργία

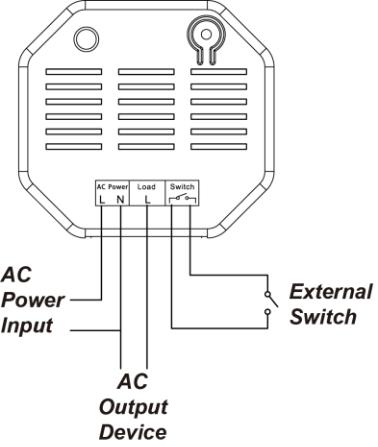

Διάγραμμα σύνδεσης καλωδίων

Ανατρέξτε στο διάγραμμα για να συνδέσετε τον φωτισμό του σπιτιού σας στον Power Relay Switch.

Εγκατάσταση

• Συνδέστε τον Διακόπτη Ρελέ Ισχύος στο καλώδιο τροφοδοσίας.

• Συνδέστε τον Power Relay Switch στον φωτισμό του σπιτιού σας. Ο φωτισμός πρέπει να είναι σε κατάσταση ΕΝΕΡΓΟΠΟΙΗΣΗΣ.

• Μπορείτε να συνδέσετε έναν εξωτερικό διακόπτη στον Power Relay Switch σύμφωνα με το διάγραμμα για να ενεργοποιείτε/απενεργοποιείτε τον Power Relay Switch

• ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ: Ο Power Relay Switch δεν διαθέτει εφεδρική μπαταρία και θα απενεργοποιηθεί όταν η τροφοδοσία AC διακοπεί. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ μην χρησιμοποιείτε τον Power Relay Switch ως δρομολογητή για τον αισθητήρα ασφαλείας ή τις συσκευές ελέγχου συναγερμού όπως μαγνήτες πόρτας, PIR αισθητήρες κ.λπ., διαφορετικά οι αισθητήρες θα χάσουν τη σύνδεση με το δίκτυο ZigBee εάν ο Power Relay Switch αποσυνδεθεί από την τροφοδοσία AC. Σχεδιάστε τις θέσεις εγκατάστασης αυτών των αισθητήρων ασφαλείας χωρίς να χρησιμοποιείτε τον Power Relay Switch και χρησιμοποιήστε μόνο έναν δρομολογητή με εφεδρική μπαταρία για αυτούς. Η λειτουργία δρομολογητή του Power Switch θα ΜΟΝΟ πρέπει να χρησιμοποιείται για να παρέχει επέκταση εμβέλειας σήματος για άλλους Power Switches/Dimmer.

Έλεγχος Συσκευής

• Μετά την επιτυχή ένταξη του Power Relay Switch σε ένα δίκτυο ZigBee, ο συντονιστής μπορεί απομακρυσμένα να ενεργοποιεί/απενεργοποιεί τη συσκευή.

• Μπορείτε επίσης να πατήσετε το κουμπί στον Διακόπτη Ρελέ Ισχύος για να εναλλάξετε την ενεργοποίηση/απενεργοποίηση του φωτισμού.

• Μπορείτε να ενεργοποιήσετε/απενεργοποιήσετε τον Διακόπτη Ρελέ Ισχύος με έναν εξωτερικό διακόπτη.

• Εάν έχετε δεσμεύσει έναν ελεγκτή με τον Διακόπτη Ρελέ Ισχύος, μπορείτε επίσης να χρησιμοποιήσετε τον ελεγκτή για να ενεργοποιήσετε/απενεργοποιήσετε τον Διακόπτη Ρελέ Ισχύος.

• Εάν η είσοδος τροφοδοσίας AC αποσυνδεθεί από τον Διακόπτη Ρελέ Ισχύος, η προηγούμενη κατάσταση ενεργοποίησης/απενεργοποίησης θα αποκατασταθεί εντός 1 λεπτού μετά την επανασύνδεση της τροφοδοσίας AC στον Διακόπτη Ρελέ Ισχύος.

Παρακολούθηση Κατανάλωσης Ενέργειας (Μόνο PRM5-ZBS/PRM5-ZBSR)

• Ο Power Relay Switch θα μεταδίδει σήμα με τα δεδομένα κατανάλωσης ισχύος κάθε δύο λεπτά στον συντονιστή του δικτύου ZigBee.

• Κάθε φορά που η ενεργειακή έξοδος του Power Switch αλλάζει κατά +/- 2W, θα μεταδίδει αυτόματα σήμα με δεδομένα κατανάλωσης ισχύος στον συντονιστή του δικτύου ZigBee για ενημέρωση.

• Ο Power Switch μεταδίδει σήμα με δεδομένα ισχύος στον συντονιστή κάθε φορά που η σωρευτική κατανάλωση ισχύος αυξάνεται κατά 0,1 kW·h.

• Ο Μετρητής έχει ακρίβεια +/- 5%.

• Για να διαγράψετε τα σωρευμένα δεδομένα κατανάλωσης ισχύος του Power Switch, ακολουθήστε τα παρακάτω βήματα:

  1. Αποσυνδέστε τον Power Relay Switch από την πρίζα.

  2. Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας και επανασυνδέστε την τροφοδοσία ενώ κρατάτε πατημένο το κουμπί.

  3. Συνεχίστε να κρατάτε το κουμπί και αφήστε το μετά από 3 δευτερόλεπτα. Τα σωρευμένα δεδομένα κατανάλωσης ισχύος θα διαγραφούν.

Μέγιστο Φορτίο Λειτουργίας

• Για 110V: το μέγιστο λειτουργικό φορτίο είναι 1100W και 10A.

• Για 230V: το μέγιστο λειτουργικό φορτίο είναι 2300W και 10A.

• Εάν ο Διακόπτης Ρελέ Ισχύος υπερθερμανθεί, θα διακόψει αυτόματα την τροφοδοσία ως μέτρο ασφάλειας. Ο χρήστης πρέπει να αποσυνδέσει και να επανασυνδέσει την τροφοδοσία AC στον Διακόπτη Ρελέ Ισχύος μετά την διακοπή για να επαναφέρει τη φυσιολογική λειτουργία.

Παράρτημα (Μόνο για προγραμματιστές)

Power Relay Switch με Αναγνωριστικό Συστάδας Μετρητή

Χαρακτηριστικό των Πληροφοριών της Βασικής Συστοιχίας

Χαρακτηριστικό των Πληροφοριών της Συστοιχίας Αναγνώρισης

Χαρακτηριστικά των πληροφοριών του συστάδα Ομάδων

Χαρακτηριστικά των πληροφοριών του συστάδα Σκηνών

Χαρακτηριστικό Πληροφορίας Συστοιχίας Ενεργοποίησης/Απενεργοποίησης

Χαρακτηριστικά των πληροφοριών του συστάδα Μετρήσεων (Σετ χαρακτηριστικών πληροφοριών ανάγνωσης)

Χαρακτηριστικά των πληροφοριών του συστάδα Μετρήσεων (Σετ χαρακτηριστικών μορφοποίησης)

Χαρακτηριστικά των πληροφοριών του συστάδα Μετρήσεων (Ιστορικό σετ χαρακτηριστικών)
