VESTA-173

RSB-1ZBS

RGBW Έξυπνη Λάμπα (Zigbee)

Εισαγωγή

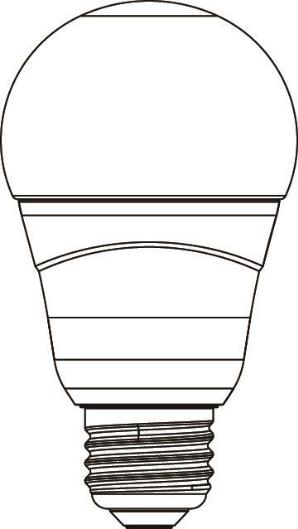

Το RSB-1ZBS είναι μια Έξυπνη LED Χρωματιστή Λάμπα ZigBee. Διαθέτει τόσο ρύθμιση πολλαπλών χρωμάτων όσο και έλεγχο επιπέδου φωτισμού. Όταν ενσωματώνεται σε δίκτυο ZigBee, ο χρήστης θα μπορεί να ελέγχει τη λάμπα εξ αποστάσεως από τον συντονιστή του δικτύου ZigBee.

Η λάμπα χρησιμοποιεί την τεχνολογία ZigBee για ασύρματη μετάδοση σημάτων. Το ZigBee είναι ένα πρωτόκολλο ασύρματης επικοινωνίας που είναι αξιόπιστο, με χαμηλή κατανάλωση ενέργειας και υψηλή αποδοτικότητα μετάδοσης. Βασισμένο στο πρότυπο IEEE802.15.4, το ZigBee επιτρέπει την ένταξη μεγάλου αριθμού συσκευών σε ένα δίκτυο και τον συντονισμό τους για ανταλλαγή δεδομένων και μετάδοση σημάτων

Η λάμπα εξυπηρετεί επίσης ως δρομολογητής στο δίκτυο ZigBee. Μετά την ένταξή της στο δίκτυο ZigBee, επιτρέπει σε άλλες συσκευές ZigBee να εισέλθουν στο δίκτυο μέσω της λάμπας.

Ρύθμιση Δικτύου ZigBee

Οδηγίες Συσκευής ZigBee

Το ZigBee είναι ένα πρωτόκολλο ασύρματης επικοινωνίας που είναι αξιόπιστο, έχει χαμηλή κατανάλωση ενέργειας και υψηλή αποδοτικότητα μετάδοσης. Βασισμένο στο πρότυπο IEEE802.15.4, το ZigBee επιτρέπει την ένταξη μεγάλου αριθμού συσκευών σε ένα δίκτυο και τον συντονισμό τους για ανταλλαγή δεδομένων και μετάδοση σημάτων.

Λόγω της θεμελιώδους δομής του δικτύου ZigBee, η συσκευή ZigBee θα αναζητήσει ενεργά και θα ενταχθεί στο δίκτυο μετά την παροχή ρεύματος.

  • Βεβαιωθείτε ότι ο δρομολογητής ή ο συντονιστής του δικτύου ZigBee είναι ενεργοποιημένος πριν ενεργοποιήσετε τη συσκευή ZigBee.

  • Βεβαιωθείτε ότι ο δρομολογητής ή ο συντονιστής του δικτύου ZigBee είναι ενεργοποιημένος και εντός εμβέλειας ενώ μια συσκευή ZigBee είναι σε χρήση.

  • Μην αφαιρείτε μια συσκευή ZigBee από τον δρομολογητή ή τον συντονιστή του δικτύου ZigBee χωρίς να απενεργοποιήσετε τη συσκευή ZigBee.

Ενσωμάτωση στο Δίκτυο ZigBee

Ως συσκευή ZigBee, η λάμπα πρέπει να ενταχθεί σε ένα δίκτυο ZigBee για να στείλει και να λάβει εντολές. Παρακαλώ ακολουθήστε τα παρακάτω βήματα για να προσθέσετε τη λάμπα στο δίκτυο ZigBee.

  1. Βιδώστε τη λάμπα στην υποδοχή του φωτιστικού. Μην παρέχετε ρεύμα ακόμα.

  2. Ενεργοποιήστε τη λειτουργία permit-join στον δρομολογητή ή στον συντονιστή του δικτύου ZigBee σας.

  3. ΑΝΑΨΤΕ τη λάμπα για 3~5 δευτερόλεπτα. (Όχι περισσότερο από 5 δευτερόλεπτα), στη συνέχεια ΣΒΗΣΤΕ την.

  4. Επαναλάβετε το Βήμα 3 τρεις (3) φορές για συνολικά τέσσερις (4) κύκλους ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ.

  5. ΑΝΑΨΤΕ τη λάμπα για 5η φορά, η συσκευή θα επαναφερθεί και θα αρχίσει να αναζητά νέο δίκτυο ZigBee.

  6. Μετά την ένταξη στο δίκτυο ZigBee, η λάμπα θα καταχωρηθεί αυτόματα στο σύστημα ασφάλειας του δικτύου. Ελέγξτε τον συντονιστή του δικτύου ZigBee, τον πίνακα ελέγχου συστήματος ή το CIE (Control and Indicating Equipment) για να επιβεβαιώσετε αν η ένταξη και η καταχώρηση ήταν επιτυχείς.

Αφαίρεση Συσκευής από το Δίκτυο ZigBee (Επαναφορά στο Εργοστάσιο)

Για να αφαιρέσετε τη λάμπα από το τρέχον δίκτυο ZigBee, η συσκευή πρέπει να τεθεί σε Επαναφορά Εργοστασιακών ρυθμίσεων για να ολοκληρωθεί η αφαίρεση της συσκευής. Η λειτουργία Επαναφοράς Εργοστασιακών ρυθμίσεων θα διαγράψει τις αποθηκευμένες ρυθμίσεις και πληροφορίες της λάμπας και θα την αναγκάσει να αναζητήσει νέο δίκτυο ZigBee.

Πριν αφαιρέσετε τη συσκευή, βεβαιωθείτε ότι η λάμπα βρίσκεται εντός της εμβέλειας σήματος του τρέχοντος δικτύου ZigBee

  1. Διαγράψτε τη λάμπα από τον τρέχοντα πίνακα ελέγχου / CIE.

  2. Απενεργοποιήστε τη λάμπα.

  3. ΑΝΑΨΤΕ τη λάμπα για 3~5 δευτερόλεπτα. (Όχι περισσότερο από 5 δευτερόλεπτα), στη συνέχεια ΣΒΗΣΤΕ την.

  4. Επαναλάβετε το Βήμα 3 για 3 φορές για συνολικά 4 κύκλους ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ

  5. ΑΝΑΨΤΕ τη λάμπα για 5η φορά, η συσκευή θα επαναφερθεί και θα αρχίσει να αναζητά νέο δίκτυο ZigBee.

  6. Μετά την επαναφορά, η λάμπα θα καθαρίσει τις τρέχουσες ρυθμίσεις δικτύου ZigBee και θα στείλει σήμα στον συντονιστή ZigBee για να αφαιρέσει τον εαυτό της από το τρέχον δίκτυο ZigBee. Στη συνέχεια θα αναζητήσει ξανά ενεργά διαθέσιμο δίκτυο ZigBee και θα ενταχθεί στο δίκτυο αυτόματα.

Χωρητικότητα Συσκευής Δρομολογητή ZigBee

Η λάμπα με λειτουργία Δρομολογητή επιτρέπει σε άλλες συσκευές ZigBee να ενταχθούν στο Δίκτυο ZigBee μέσω του Δρομολογητή. Η λάμπα έχει μέγιστη χωρητικότητα 7 συσκευών, συμπεριλαμβανομένων 4 δρομολογητών.

Χαρακτηριστικά

Ρύθμιση Χρώματος και Κορεσμού

Το χρώμα και ο κορεσμός της λάμπας μπορούν να ρυθμιστούν από τους συντονιστές ZigBee εξ αποστάσεως μέσω αποστολής εντολών.

Ρύθμιση Επιπέδου Φωτός

Η λάμπα διαθέτει ρυθμιζόμενο φωτισμό (dimmable), το ποσοστό φωτός μπορεί να ρυθμιστεί από τους συντονιστές ZigBee εξ αποστάσεως μέσω αποστολής εντολών.

Επιτήρηση

Η λάμπα θα μεταδίδει τακτικά ένα σήμα εποπτείας για να αναφέρει την κατάστασή της σύμφωνα με τη ρύθμιση του χρήστη. Το προεπιλεγμένο διάστημα εργοστασίου είναι 10 λεπτά.

Παράρτημα (Μόνο για προγραμματιστές)

ID Συστοιχίας Λάμπας

Χαρακτηριστικό των Πληροφοριών της Βασικής Συστοιχίας

Χαρακτηριστικό των Πληροφοριών της Συστοιχίας Αναγνώρισης

Χαρακτηριστικό Πληροφορίας Συστοιχίας Ομάδας

Χαρακτηριστικό Πληροφορίας Συστοιχίας Σκηνών

Χαρακτηριστικό Πληροφορίας Συστοιχίας Ενεργοποίησης/Απενεργοποίησης

Χαρακτηριστικό Πληροφορίας Συστοιχίας Ελέγχου Επιπέδου

Χαρακτηριστικό Πληροφορίας Συστοιχίας Ελέγχου Χρώματος
