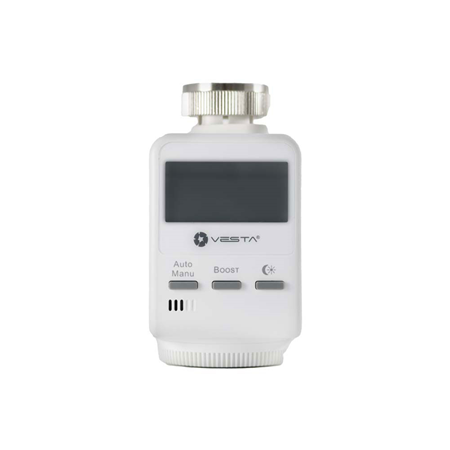

# VESTA-171
**TRV-1ZW**
## **Θερμοστατική Βαλβίδα Καλοριφέρ**
## **Εισαγωγή**
Το TRV-1ZW είναι μια βαλβίδα καλοριφέρ Z-Wave σχεδιασμένη να ελέγχει τη θερμοκρασία του περιβάλλοντος ελέγχοντας τη ροή του θερμού νερού των καλοριφέρ στο δίκτυο Z-Wave, δηλαδή τις εσωτερικές θερμοκρασίες δωματίου.
Η βαλβίδα καλοριφέρ είναι συσκευή με δυνατότητα Z-Wave και είναι πλήρως συμβατή με οποιοδήποτε δίκτυο με δυνατότητα Z-Wave.
Το Z-Wave είναι ένα ασύρματο πρωτόκολλο επικοινωνίας που χρησιμοποιεί ραδιοσυχνότητες χαμηλής ισχύος. Εκμεταλλευόμενο το mesh δίκτυο Z-Wave, οι εντολές μπορούν να δρομολογηθούν στον προορισμό τους μέσω ενδιάμεσων Z-Wave συσκευών που «ακούν».
## **Αναγνώριση Μερών**
1. **Καπάκι Βαλβίδας**
2. **Οθόνη LCD**
A. **ON** όταν η συσκευή έχει ήδη προστεθεί σε δίκτυο Z-Wave.
B. **Ειδοποίηση Χαμηλής Μπαταρίας.**
Γ.  Ενεργό: Η συσκευή ορίζεται στην προεπιλεγμένη θερμοκρασία 17 °C.
 Αναβοσβήνει: Η βαλβίδα κλείνει.
 Ενεργό: Η συσκευή ορίζεται στην προεπιλεγμένη θερμοκρασία 21 °C.
 Αναβοσβήνει: Η βαλβίδα ανοίγει.
Δ. **Λειτουργία Αυτόματο / Χειροκίνητο.**
E. **Λειτουργία Boost.**
F. **Άνοιγμα Παραθύρου**.
Σ. **Δείκτης Θερμοκρασίας.**
**Άλλα: InS**: Όταν ενεργοποιείται η συσκευή (επίσης για περίοδο εκμάθησης).
**AdA:** ο κινητήρας της συσκευής λειτουργεί.
**F1/F3:** η βαλβίδα έχει μπλοκάρει, **F2:** δεν έχει εγκατασταθεί βαλβίδα.
3. **Κουμπιά Λειτουργιών**
1. **Χειροκίνητο/Αυτόματο:** Εισέρχεστε σε Χειροκίνητη ή Αυτόματη λειτουργία.
2. **Boost/ Z-Wave:** Επιτάχυνση της διαδικασίας θέρμανσης/προσθήκη στο δίκτυο Z-Wave.
3.  Πατήστε αυτό το κουμπί για να αλλάξετε άμεσα τις θερμοκρασίες ημέρας και νύχτας.
***Προεπιλεγμένη ημέρας***  *θερμοκρασία: 21* °C*, **Προεπιλεγμένη νύχτας***  *θερμοκρασία: 17* °C
4. **Αισθητήρας Θερμοκρασίας**
5. **Κουμπί Ρύθμισης**
Ρυθμίστε τη θερμοκρασία χειροκίνητα.
6. **Θήκη Μπαταριών**
Η Βαλβίδα Καλοριφέρ τροφοδοτείται από δύο αλκαλικές μπαταρίες 1,5V AA.
## **Χαρακτηριστικά**
### ***Μπαταρία***
Η βαλβίδα καλοριφέρ χρησιμοποιεί δύο αλκαλικές μπαταρίες 1,5V AA ως πηγή ενέργειας. Η βαλβίδα καλοριφέρ θα αναφέρει το ποσοστό μπαταρίας της στην Πύλη/Πίνακα Ελέγχου αντίστοιχα στο 100%, 75%, 50%, 25%. Εάν η τάση της μπαταρίας είναι χαμηλή (25%), θα σταλεί σήμα Χαμηλής Μπαταρίας στην Πύλη/Πίνακα Ελέγχου για να ειδοποιήσει τον χρήστη.
Η βαλβίδα καλοριφέρ μπορεί να ανιχνεύσει εάν η μπαταρία είναι χαμηλή. Όταν ανιχνευθεί χαμηλή τάση μπαταρίας, θα σταλεί σήμα χαμηλής μπαταρίας στην Πύλη/Πίνακα Ελέγχου Z-Wave και η οθόνη LCD θα εμφανίσει  εικονίδιο για να ειδοποιήσει τον χρήστη.
### ***Ενεργοποίηση / Χειροκίνητη / Αυτόματη λειτουργία***
**Ενεργοποίηση**: Όταν η βαλβίδα καλοριφέρ τροφοδοτείται, ο κινητήρας της ξεκινά να λειτουργεί με την οθόνη LCD να εμφανίζει **InS**, η συσκευή είναι έτοιμη για εγκατάσταση και για να ξεκινήσει η διαδικασία εκμάθησης. (δείτε **Εγκατάσταση** για λεπτομέρειες)
**Χειροκίνητη Λειτουργία:** Στη Χειροκίνητη λειτουργία, μπορείτε να χρησιμοποιήσετε τις ακόλουθες λειτουργίες:
*  κουμπί: αλλάζει άμεσα τις θερμοκρασίες ημέρας/νύχτας.
* **Κουμπί Boost:** Επιτάχυνση θέρμανσης / Προσθήκη συσκευής στην Πύλη ή τον Πίνακα Ελέγχου Z-Wave.
* **Κουμπί Ρύθμισης**: Έλεγχος θερμοκρασίας, ρυθμίζεται σε ON (καλοκαιρινή λειτουργία) και OFF (χειμερινή λειτουργία).
**Αυτόματη Λειτουργία:** Η λειτουργία Αυτόματη είναι διαθέσιμη μόνο όταν η συσκευή έχει μάθει με έναν πίνακα ελέγχου. Μετά τη μάθηση με τον πίνακα ελέγχου μπορείτε να ελέγξετε και να ορίσετε το χρονοπρόγραμμα για τη βαλβίδα καλοριφέρ αυτόματα μέσω του πίνακα ελέγχου (παρακαλώ ανατρέξτε στο εγχειρίδιο του πίνακα ελέγχου για λεπτομέρειες). Στη λειτουργία Αυτόματη μπορείτε να χρησιμοποιήσετε τις ίδιες λειτουργίες όπως στη χειροκίνητη, εκτός από τη λειτουργία Περιστροφικής Κουκκίδας ρύθμισης σε ON και OFF.
### ***Αντιπαγωτική λειτουργία***
Όταν η Βαλβίδα Καλοριφέρ εντοπίσει κίνδυνο παγώματος, θα ανοίξει αυτόματα τη βαλβίδα για να περάσει ζεστό νερό ώστε να διατηρηθεί η θερμοκρασία και να αποτραπεί περαιτέρω πάγωμα.
### ***Αντικαλιφωτική λειτουργία***
Η Βαλβίδα Καλοριφέρ θα ανοίξει και θα κλείσει τη βαλβίδα εβδομαδιαία για να αποτρέψει την ασβεστοποίηση. Κατά τη διάρκεια της διαδικασίας αντικαλιφωτικής, η οθόνη LCD θα εμφανίσει ένα **CAL**.
Η προεπιλεγμένη τιμή για τη διαδικασία αντικαλιφωτικής είναι κάθε Σάββατο στις 23:00.
### ***Λειτουργία Boost***
Πατήστε και κρατήστε πατημένο το κουμπί Boost για 3 δευτερόλεπτα για να επιταχύνετε προσωρινά τη διαδικασία θέρμανσης ανοίγοντας περαιτέρω τη βαλβίδα. Η λειτουργία boost διαρκεί 5 λεπτά (η LCD εμφανίζει: αντίστροφη μέτρηση 300 δευτερολέπτων). Εάν θέλετε να ακυρώσετε τη λειτουργία boost, πατήστε και κρατήστε πατημένο το κουμπί για 3 δευτερόλεπτα ξανά.
### ***Απόκλιση Σημείου Ρύθμισης***
Η συσκευή συνήθως εγκαθίσταται στη γωνία του δωματίου και κοντά στο θερμαντικό σωλήνα. Ως αποτέλεσμα, η ένδειξη θερμοκρασίας της μπορεί να αποκλίνει από τη θερμοκρασία στο κέντρο του δωματίου. Χρησιμοποιήστε τη λειτουργία μετατόπισης σημείου ρύθμισης (Setpoint Offset) για να αντισταθμίσετε την απόκλιση.
Για να υπολογίσετε την απόκλιση, απλά αφαιρέστε τη θερμοκρασία δωματίου με τη θερμοκρασία της συσκευής.
Παράδειγμα: Εάν η θερμοκρασία της συσκευής είναι 20°C και η θερμοκρασία του δωματίου είναι 18°C, τότε setpoint offset = 18 – 20 = -2°C.
Αφού εφαρμοστεί η απόκλιση, η συσκευή θα λειτουργεί σύμφωνα με την προσαρμοσμένη θερμοκρασία.
Για παράδειγμα: Εάν η ένδειξη θερμοκρασίας της συσκευής είναι 20°C, η απόκλιση σημείου ρύθμισης είναι -2°C, η συσκευή θα λειτουργεί χρησιμοποιώντας 18°C ως πραγματική αναφορά.
Για να προγραμματίσετε το Setpoint Offset:
1. Πατήστε και κρατήστε το  κουμπί για 3 δευτερόλεπτα για να εισέλθετε στη ρύθμιση απόκλισης.
2. Περιστρέψτε το Κουμπί Ρύθμισης στη επιθυμητή θερμοκρασία απόκλισης.
3. Πατήστε οποιοδήποτε πλήκτρο για να τελειώσετε και να εξέλθετε από τη ρύθμιση απόκλισης.
### ***Άνοιγμα Παραθύρου***
Εάν η βαλβίδα καλοριφέρ ανιχνεύσει ότι η εσωτερική θερμοκρασία πέφτει γρήγορα εξαιτίας ανοίγματος παραθύρου, η βαλβίδα θα ενεργοποιήσει τη λειτουργία Ανοικτό Παράθυρο κλείνοντας μερικώς τη βαλβίδα για μείωση της ρύθμισης θερμοκρασίας για 15 λεπτά. Η LCD θα εμφανίσει σύμβολο, η συσκευή θα ελέγχει τη θερμοκρασία κάθε λεπτό. Μετά από 15 λεπτά, η βαλβίδα καλοριφέρ θα επιστρέψει στην ορισμένη θερμοκρασία με το άνοιγμα της βαλβίδας ξανά και η λειτουργία Ανοικτό Παράθυρο θα κλείσει.
### ***Κουμπί Ρύθμισης***
Περιστρέψτε τη χειρολαβή ελέγχου για να ρυθμίσετε τη θερμοκρασία, περιστρέψτε δεξιόστροφα για να μειώσετε τη θερμοκρασία και αριστερόστροφα για να την αυξήσετε. Το ρυθμιζόμενο εύρος θερμοκρασίας είναι 5°C έως 30°C. Εάν περιστρέψετε τη χειρολαβή κάτω από 5°C προς On, μετά από 1 λεπτό, η βαλβίδα καλοριφέρ θα ανοίξει τη βαλβίδα εντελώς, για να διατηρήσει την ενέργεια της μπαταρίας· εάν περιστρέψετε τη χειρολαβή κάτω από 5°C προς Off, μετά από 1 λεπτό, η βαλβίδα καλοριφέρ θα κλείσει τη βαλβίδα εντελώς. Για να απενεργοποιήσετε την κατάσταση ON/Off, περιστρέψτε τη χειρολαβή ή πατήστε κουμπί . Η λειτουργία Boost δεν είναι διαθέσιμη όταν η χειρολαβή έχει ρυθμιστεί σε κατάσταση ON/Off.
**ON:** Όταν είναι στη θέση ON, η βαλβίδα είναι πλήρως ανοικτή. Αυτή η λειτουργία χρησιμοποιείται για να διατηρηθεί η διάρκεια ζωής της μπαταρίας κατά το καλοκαίρι, όταν δεν απαιτείται θέρμανση. Μην χρησιμοποιείτε αυτή τη λειτουργία το χειμώνα όταν ο θερμαντήρας είναι ενεργοποιημένος, διαφορετικά η θερμοκρασία του δωματίου θα αυξηθεί ανεξέλεγκτα.
**OFF:** Όταν είναι στη θέση OFF, η βαλβίδα είναι πλήρως κλειστή. Αυτή η λειτουργία χρησιμοποιείται όταν ο θερμαντήρας είναι ενεργοποιημένος αλλά δεν απαιτείται θέρμανση σε ένα δωμάτιο χωρίς κατοίκους.
### ***Λειτουργία Κλειδώματος Πλήκτρων***
Πατήστε και κρατήστε πατημένα τόσο το κουμπί Auto/Manual όσο και κουμπί για 3 δευτερόλεπτα για να ενεργοποιήσετε τη λειτουργία κλειδώματος πλήκτρων. Εάν επιτύχει, η LCD θα εμφανίσει σύμβολο. Όλα τα πλήκτρα και οι ενέργειες του Κουμπιού Ρύθμισης δεν θα ανταποκρίνονται**.** Εάν θέλετε να ακυρώσετε τη λειτουργία κλειδώματος πλήκτρων, πατήστε και κρατήστε πατημένα τόσο το κουμπί Auto/Manual όσο και κουμπί για 3 δευτερόλεπτα με τον ίδιο τρόπο.
### ***Απομακρυσμένος Έλεγχος***
Αφού η βαλβίδα καλοριφέρ ενταχθεί σε δίκτυο Z-Wave, μπορείτε να ελέγξετε τη βαλβίδα μέσω του συντονιστή δικτύου Z-Wave ή της πύλης. Παρακαλώ ανατρέξτε στο εγχειρίδιο του συντονιστή/πύλης Z-Wave για περισσότερες πληροφορίες. Οι ακόλουθες λειτουργίες είναι διαθέσιμες μόνο για ρύθμιση μέσω του συντονιστή και της πύλης Z-Wave:
* **Πρόγραμμα:**
Μπορείτε να προγραμματίσετε τη ρύθμιση προγράμματος (Schedule) μόνο μέσω του συντονιστή/πύλης του δικτύου Z-Wave.
Ρύθμιση Προγράμματος: Μέχρι 5 προγράμματα μπορούν να προγραμματιστούν για κάθε ημέρα της εβδομάδας με Λειτουργία, Σημείο Ρύθμισης και Χρονική Έναρξη.
Έλεγχος Προγράμματος:
Κανονικό - Η Βαλβίδα Καλοριφέρ θα εκτελέσει το προγραμματισμένο πρόγραμμα αναλόγως.
Χωρίς Πρόγραμμα – Η Βαλβίδα Καλοριφέρ δεν θα εκτελέσει κανένα ρυθμισμένο πρόγραμμα μέχρι να επανέλθει στην Κανονική κατάσταση.
### ***Προσθήκη Συσκευής (Ένταξη)***
Αυτό το προϊόν μπορεί να προστεθεί και να λειτουργήσει σε οποιοδήποτε δίκτυο Z-Wave με άλλες πιστοποιημένες Z-Wave συσκευές από άλλους κατασκευαστές και/ή άλλες εφαρμογές. Όλοι οι κόμβοι που δεν λειτουργούν με μπαταρία εντός του δικτύου θα λειτουργούν ως επαναλήπτες ανεξάρτητα από τον προμηθευτή για να αυξήσουν την αξιοπιστία του δικτύου.
* Αφαιρέστε το πίσω κάλυμμα της Βαλβίδας Καλοριφέρ και εισάγετε 2 αλκαλικές μπαταρίες AA για να τροφοδοτήσετε τη Βαλβίδα Καλοριφέρ, η οθόνη LCD θα εμφανίσει **InS** και το εικονίδιο θα αναβοσβήνει για να υποδείξει ότι ο κινητήρας της βαλβίδας καλοριφέρ λειτουργεί.
* Βάλτε τον πίνακα ελέγχου Z-Wave σε **Λειτουργία ένταξης** (παρακαλείσθε να ανατρέξετε στο εγχειρίδιο του πίνακα ελέγχου Z-Wave).
* Εντός 1,5 δευτερολέπτου, πατήστε το κουμπί Boost 3 φορές
* Ανατρέξτε στο εγχειρίδιο λειτουργίας της πύλης Z-Wave ή του πίνακα ελέγχου για να ολοκληρώσετε τη διαδικασία προσθήκης.
* Εάν η συσκευή έχει ήδη προστεθεί (συμπεριληφθεί) σε άλλη Πύλη/Πίνακα Ελέγχου Z-Wave, ή εάν η συσκευή δεν μπορεί να προστεθεί στην τρέχουσα Πύλη/Πίνακα Ελέγχου Z-Wave, δοκιμάστε πρώτα να την αφαιρέσετε (δείτε ***Αφαίρεση Συσκευής***).
* Όταν ο κινητήρας σταματήσει να λειτουργεί και το εικονίδιο αλλάξει σε σταθερά αναμμένο, προσαρτήστε το καπάκι της βαλβίδας στον σωλήνα.
* Περιστρέψτε το καπάκι της βαλβίδας δεξιόστροφα για να σφίξετε τη Βαλβίδα Καλοριφέρ.
* Πατήστε το κουμπί Αυτόματο/Χειροκίνητο, η οθόνη LCD εμφανίζει **AdA** και ο κινητήρας της βαλβίδας ξεκινά να λειτουργεί ξανά, το εικονίδιο θα αναβοσβήνει. Ο κινητήρας της συσκευής μετρά την απόσταση για να ρυθμίσει την τρέχουσα θερμοκρασία.
* Όταν ο κινητήρας της βαλβίδας σταματήσει, το σύστημα θα εισέλθει σε χειροκίνητη λειτουργία με την LCD να εμφανίζει την προεπιλεγμένη ρυθμισμένη θερμοκρασία 18,5°C, η εγκατάσταση έχει τώρα ολοκληρωθεί.
* Μετά την ένταξη στο δίκτυο Z-Wave και την ολοκλήρωση της εγκατάστασης, το εικονίδιο σύνδεσης Z-Wave θα εμφανιστεί στην οθόνη LCD.
* Εάν η βαλβίδα καλοριφέρ χάσει τη σύνδεση με το τρέχον δίκτυο Z-Wave, το εικονίδιο σύνδεσης Z-Wave θα εξαφανιστεί. Ελέγξτε την κατάσταση του δικτύου Z-Wave και την εμβέλεια σήματος της βαλβίδας για να διορθώσετε την κατάσταση.
### ***Αφαίρεση Συσκευής (Εξαίρεση)***
Η συσκευή πρέπει να αφαιρεθεί από το υπάρχον δίκτυο Z-Wave πριν προστεθεί σε άλλο.
#### **Λειτουργία Εξαίρεσης**
1. Βάλτε την πύλη ή τον πίνακα ελέγχου Z-Wave στο **Λειτουργία εξαίρεσης** (παρακαλώ ανατρέξτε στο εγχειρίδιο Z-Wave ή του πίνακα ελέγχου
2. Εντός 1,5 δευτερολέπτου, πατήστε το κουμπί Boost 3 φορές και η συσκευή θα αφαιρεθεί από το δίκτυο Z-Wave.
#### **Επαναφορά εργοστασιακών ρυθμίσεων**
Η επαναφορά της συσκευής στις εργοστασιακές ρυθμίσεις θα την επαναφέρει στις προεπιλεγμένες ρυθμίσεις εργοστασίου (δηλ. δεν θα είναι συμπεριληφθεί σε κανένα δίκτυο Z-Wave). Χρησιμοποιήστε αυτή τη διαδικασία μόνο εάν η πύλη Z-Wave ή ο πίνακας ελέγχου έχει χαθεί ή είναι αλλιώς μη λειτουργικός.
* Πατήστε και κρατήστε πατημένο το κουμπί Boost για 10 δευτερόλεπτα για επαναφορά στις εργοστασιακές ρυθμίσεις.
### ***Έλεγχος εμβέλειας***
Για να δοκιμάσετε εάν η συσκευή μπορεί να επικοινωνήσει με την πύλη Z-Wave ή τον πίνακα ελέγχου:
1. Θέστε την πύλη / τον πίνακα σε λειτουργία δοκιμής εμβέλειας (Walk Test).
2. Πατήστε και κρατήστε πατημένο το κουμπί Boost για ένα δευτερόλεπτο.
3. Η πύλη / ο πίνακας θα πρέπει να εμφανίσει εάν η συσκευή βρίσκεται εντός της λειτουργικής εμβέλειας (παρακαλείσθε να ανατρέξετε στο εγχειρίδιο λειτουργίας της πύλης / του πίνακα).
### ***Λειτουργία Ύπνου Z-Wave***
* Η βαλβίδα καλοριφέρ θα εισέλθει σε λειτουργία ύπνου Z-Wave (για εξοικονόμηση ενέργειας) μετά από μικρό χρονικό διάστημα αφύπνισης (\~10 δευτερόλεπτα). Ενώ βρίσκεται σε λειτουργία ύπνου Z-Wave, οι πύλες ή οι πίνακες ελέγχου Z-Wave δεν μπορούν να στείλουν εντολές στη βαλβίδα καλοριφέρ.
* Για να προγραμματίσετε τη βαλβίδα καλοριφέρ χρησιμοποιώντας την Πύλη/Πίνακα Ελέγχου Z-Wave, στείλτε εντολή(-ές) στη βαλβίδα εντός της περιόδου αφύπνισης.
### ***Εντολή Ορισμού Διαμόρφωσης***
* Η βαλβίδα καλοριφέρ επιτρέπει στον χρήστη να ορίσει τιμές καθυστέρησης ανοίγματος και κλεισίματος. Η προεπιλεγμένη τιμή είναι 2 λεπτά (μέγ.: 5 λεπτά).
* Εάν οριστούν 4 λεπτά για την καθυστέρηση ανοίγματος, η συσκευή θα στείλει αναφορά κατάστασης λειτουργίας 'ανοιχτό' 4 λεπτά μετά το άνοιγμα της βαλβίδας. Εάν οριστούν 4 λεπτά για την καθυστέρηση κλεισίματος, η βαλβίδα θα κλείσει 4 λεπτά μετά την αποστολή αναφοράς κατάστασης λειτουργίας 'κλειστό'.
* Η βαλβίδα διαθέτει επίσης περιοδική αναφορά κατάστασης· η προεπιλεγμένη τιμή είναι 60 λεπτά. Ο χρονοδιακόπτης θα επαναρυθμιστεί κάθε φορά που αλλάζει η κατάσταση λειτουργίας.
* Η εντολή Configuration Set χρησιμοποιείται για τον ορισμό της τιμής μιας παραμέτρου διαμόρφωσης:
* Τιμή Setpoint Offset : 0x0064 = 100 = 1.00℃.
### **Πληροφορίες Z-Wave**
**Τύπος Συσκευής:** Θερμοστάτης
**Τύπος Ρόλου:** Listening Sleeping Slave (LSS)
**Υποστήριξη/Έλεγχος Κλάσης Εντολών**
**Υποχρεωτική υποστήριξη CC:**
* Association CC, έκδ. 2 ή νεότερη
* Association Group Information CC
* Battery CC
* Device Reset Locally CC
* Manufacturer Specific CC
* Power Level CC
* Version CC, έκδ. 2 ή νεότερη
* Z-Wave Plus Info CC
* Λειτουργία θερμοστάτη CC
* Thermostat Setpoint CC
* Schedule CC
* Sensor Multilevel CC
* Time CC
* Firmware Update Metadata CC
* Thermostat Operating State CC
### ***Ομάδες Z-Wave (Association Command Class Έκδοση 2)***
Ομάδα 1 για “LifeLine”:
Battery Report CC
Device Reset Locally CC (COMMAND\_CLASS\_DEVICE\_RESET\_LOCALLY)
Λειτουργία θερμοστάτη CC
Thermostat Setpoint CC
Sensor Multilevel CC
Ομάδα 2 για “Κατάσταση Λειτουργίας Θερμοστάτη”
Thermostat Operating State CC
* Επαναφορά εργοστασιακών ρυθμίσεων
Όταν η βαλβίδα καλοριφέρ επαναφέρεται στις εργοστασιακές προεπιλογές, θα στείλει Device Reset Locally σε όλους τους κόμβους της Ομάδας 1.
