VESTA-170

PRLM-CH3-AC-ZW

Ελεγκτές ρελέ / Ρελέ διακόπτης Z-Wave 3 καναλιών.

Εισαγωγή

Το PRLM-CH3-AC-ZW είναι ένας ρελέ διακόπτης Z-Wave 3 καναλιών που μπορεί να συνδεθεί σε ενσύρματα συστήματα και να ρυθμιστεί σε κατάσταση Κανονικά Ανοιχτό (N.O.). Μετά την ένταξη στο δίκτυο Z-Wave, ο ρελέ διακόπτης μπορεί να ελεγχθεί μέσω του δικτύου Z-Wave για να ενεργοποιήσει τις συνδεδεμένες συσκευές.

Το Z-Wave είναι ένα ασύρματο πρωτόκολλο επικοινωνίας που χρησιμοποιεί ραδιοσυχνότητες χαμηλής ισχύος. Εκμεταλλευόμενο το mesh δίκτυο Z-Wave, οι εντολές μπορούν να δρομολογηθούν στον προορισμό τους μέσω ενδιάμεσων προϊόντων Z-Wave που «ακούν».

Το ρελέ μπορεί να ελέγχει κόμβους Z-Wave απλώς πατώντας το κουμπί λειτουργίας και μπορεί επίσης να σας ειδοποιήσει για προβλήματα επικοινωνίας σήματος.

Αναγνώριση Μερών

Καλύμμα πάνω Βάση

1. Κουμπί διακόπτη 1/Κουμπί λειτουργίας

   • Πατήστε το κουμπί 3 φορές μέσα σε 1 δευτερόλεπτο για να στείλετε κωδικό εκμάθησης.

   • Πατήστε και κρατήστε πατημένο το κουμπί για 10 δευτερόλεπτα για επαναφορά εργοστασιακών ρυθμίσεων.

   • Πατήστε το κουμπί για να ενεργοποιήσετε/απενεργοποιήσετε το Ρελέ Κανάλι 1.

2. Κουμπί διακόπτη 2

   • Πατήστε το κουμπί για να ενεργοποιήσετε/απενεργοποιήσετε το Ρελέ Κανάλι 2.

3. Κουμπί διακόπτη 3

   • Πατήστε το κουμπί για να ενεργοποιήσετε/απενεργοποιήσετε το Ρελέ Κανάλι 3.

Όταν πατηθεί το Κουμπί Διακόπτη 2/3, το Ρελέ Κανάλι 2/3 θα αλλάξει αμέσως σε ΕΝΕΡΓΟ/ΑΝΕΝΕΡΓΟ.

Όταν πατηθεί το Κουμπί Διακόπτη 1, το Ρελέ Κανάλι 1 θα αλλάξει σε ΕΝΕΡΓΟ/ΑΝΕΝΕΡΓΟ μετά από ένα δευτερόλεπτο, επειδή η συσκευή χρειάζεται να προσδιορίσει αν το πάτημα αφορά ενεργοποίηση/απενεργοποίηση ή αποστολή κωδικού εκμάθησης.

1. Ενδεικτική λυχνία LED 1

2. Ενδεικτική λυχνία LED 2

3. Ενδεικτική λυχνία LED 3

   Οι ενδεικτικές λυχνίες LED 1/2/3 χρησιμοποιούνται για να υποδείξουν την κατάσταση των Ρελέ Καναλιών 1/2/3:

   1. LED 1 Ενεργό/Ανενεργό: Ρελέ Κανάλι 1 Ενεργό/Ανενεργό

   2. LED 2 Ενεργό/Ανενεργό: Ρελέ Κανάλι 2 Ενεργό/Ανενεργό

   3. LED 3 Ενεργό/Ανενεργό: Ρελέ Κανάλι 3 Ενεργό/Ανενεργό

   Όταν ενεργοποιείται η τροφοδοσία, όλες οι λυχνίες θα αναβοσβήσουν διαδοχικά για 1 κύκλο.

   Όταν βρίσκεται σε λειτουργία εκμάθησης, όλες οι λυχνίες θα αναβοσβήνουν μία φορά κάθε δευτερόλεπτο.

   Όταν η εκμάθηση είναι επιτυχής, όλες οι λυχνίες θα αναβοσβήνουν γρήγορα 3 φορές.

4. Οπές στερέωσης

Τερματικά σύνδεσης

Συνδέστε το καλώδιο στο τερματικό, σφίξτε τη βίδα για να κλείσετε το κλιπ και να συγκρατήσετε το καλώδιο στη θέση του. Ξεβιδώστε για να ανοίξετε το κλιπ και να αφαιρέσετε το καλώδιο που είναι συνδεδεμένο στο τερματικό.

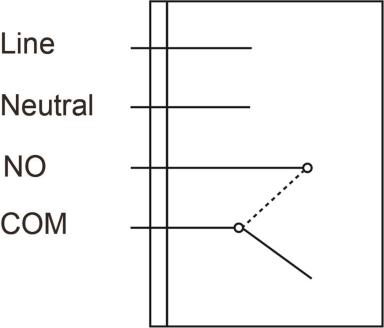

1. Φάση (είσοδος AC)

2. Ουδέτερος

3. NO (Κανάλι 1)

   Για σύνδεση Κανονικά Ανοιχτή με τη συσκευή

4. Κοινό (Κανάλι 1)

5. NO (Κανάλι 2)

   Για σύνδεση Κανονικά Ανοιχτή με τη συσκευή

6. Κοινό (Κανάλι 2)

7. NO (Κανάλι 3)

   Για σύνδεση Κανονικά Ανοιχτή με τη συσκευή

8. Κοινό (Κανάλι 3)

9. Σφιγκτήρας αποφόρτισης τάσης

   Οι σφιγκτήρες χρησιμοποιούνται για να ασφαλίζουν τα καλώδια και να παρέχουν αποφόρτιση τάσης για την προστασία των καλωδίων από το μεταλλικό άνοιγμα.

10. Οπές καλωδίωσης

Προδιαγραφή

• Τροφοδοσία: 100 - 240V AC

• Υποστηριζόμενο ρεύμα φορτίου (για κάθε κανάλι ρελέ): 5A, 250VAC ή 5A, 30VDC

• Συστρεφόμενο καλώδιο: 14–22 AWG

Προσοχή

• Όλες οι εργασίες στη συσκευή, συμπεριλαμβανομένης της εγκατάστασης και της συντήρησης, πρέπει να εκτελούνται από έναν εξειδικευμένο και αδειοδοτημένο ηλεκτρολόγο.

• Πριν από την εγκατάσταση ή οποιαδήποτε εργασία συντήρησης, βεβαιωθείτε ότι η τροφοδοσία έχει αποσυνδεθεί. Μην συνδέετε τη συσκευή σε φορτία που υπερβαίνουν το υποστηριζόμενο ρεύμα φορτίου.

Εγκατάσταση

Συνδέστε το ρελέ σύμφωνα με τις παρακάτω οδηγίες.

1. Απενεργοποιήστε την τροφοδοσία πριν από τη σύνδεση.

2. Αφαιρέστε το επάνω κάλυμμα και αφαιρέστε τους σφιγκτήρες αποφόρτισης τάσης.

3. Συνδέστε τα τερματικά L και N της τροφοδοσίας στα τερματικά Line και Neutral του PRLM αντίστοιχα μέσω της οπής καλωδίωσης.

4. Ανάλογα με τη συσκευή που θέλετε να ελέγξετε μέσω του Ρελέ Καναλιού 1, επιλέξτε το τερματικό NO και καλωδιώστε το Ρελέ Κανάλι 1 με τη συσκευή μέσω της οπής καλωδίωσης για να δημιουργήσετε σύνδεση Κανονικά Ανοιχτή με τη συσκευή.

5. Με τον ίδιο τρόπο όπως στο βήμα 4, συνδέστε τα Ρελέ Κανάλια 2/3 σε άλλες ενσύρματες συσκευές.

6. Μετά την ολοκλήρωση της καλωδίωσης, επανατοποθετήστε τους σφιγκτήρες αποφόρτισης τάσης και το επάνω κάλυμμα. Ενεργοποιήστε την τροφοδοσία για να τροφοδοτηθεί ο ρελέ διακόπτης.

Χαρακτηριστικά

Προσθήκη συσκευής (Ενσωμάτωση)

1. Συνδέστε την είσοδο τροφοδοσίας στον ρελέ διακόπτη σύμφωνα με την παραπάνω οδηγία εγκατάστασης και τροφοδοτήστε τον ρελέ διακόπτη.

2. Βάλτε το πύλη Z-Wave ή τον πίνακα ελέγχου σε λειτουργία Ενσωμάτωσης (Inclusion) (ανατρέξτε στο εγχειρίδιο του πύλης Z-Wave ή του πίνακα ελέγχου).

3. Μέσα σε 1 δευτερόλεπτο, πατήστε το Κουμπί Λειτουργίας 3 φορές.

4. Ανατρέξτε στο εγχειρίδιο λειτουργίας της πύλης ή του πίνακα ελέγχου Z-Wave για να ολοκληρώσετε τη διαδικασία προσθήκης.

Εάν η συσκευή έχει ήδη προστεθεί (ενσωματωθεί) σε άλλη Πύλη/Πίνακα Ελέγχου Z-Wave, ή εάν η συσκευή δεν μπορεί να προστεθεί στην τρέχουσα Πύλη/Πίνακα Ελέγχου Z-Wave, δοκιμάστε πρώτα να την αφαιρέσετε (δείτε Αφαίρεση συσκευής).

Αφαίρεση συσκευής (Εξαίρεση)

Η συσκευή πρέπει να αφαιρεθεί από το υπάρχον δίκτυο Z-Wave πριν προστεθεί σε άλλο.

Λειτουργία Απομάκρυνσης

1. Βάλτε το πύλη Z-Wave ή τον πίνακα ελέγχου σε λειτουργία Απομάκρυνσης (Exclusion) (ανατρέξτε στο εγχειρίδιο του πύλης Z-Wave ή του πίνακα ελέγχου).

2. Μέσα σε 1 δευτερόλεπτο, πατήστε το Κουμπί Λειτουργίας 3 φορές και η συσκευή θα αφαιρεθεί από το δίκτυο Z-Wave.

Επαναφορά εργοστασιακών ρυθμίσεων

Η επαναφορά της συσκευής στις εργοστασιακές ρυθμίσεις θα την επαναφέρει στις προεπιλεγμένες ρυθμίσεις του εργοστασίου (δηλαδή δεν θα είναι ενσωματωμένη σε κανένα δίκτυο Z-Wave). Χρησιμοποιήστε αυτή τη διαδικασία μόνο εάν η πύλη Z-Wave ή ο πίνακας ελέγχου έχει χαθεί ή είναι εκτός λειτουργίας.

Πατήστε και κρατήστε το Κουμπί Λειτουργίας της συσκευής για 10 δευτερόλεπτα για επαναφορά στις εργοστασιακές ρυθμίσεις.

Έλεγχος Εμβέλειας

Για να ελέγξετε αν η συσκευή μπορεί να επικοινωνήσει με την πύλη Z-Wave ή τον πίνακα ελέγχου:

1. Βάλτε την πύλη/τον πίνακα σε λειτουργία δοκιμής εμβέλειας (Walk Test).

2. Πατήστε το Κουμπί Λειτουργίας στη συσκευή

3. Η πύλη/ο πίνακας θα πρέπει να εμφανίσει αν η συσκευή βρίσκεται εντός της ζώνης λειτουργίας (ανατρέξτε στο εγχειρίδιο λειτουργίας της πύλης/του πίνακα).

Στερέωση

1. Αφού ολοκληρώσετε τη δοκιμή εμβέλειας και είστε ικανοποιημένοι ότι η συσκευή μπορεί να επικοινωνήσει με την πύλη Z-Wave στη επιλεγμένη θέση, προχωρήστε στην τοποθέτηση.

2. Αποσυνδέστε την κύρια τροφοδοσία.

3. Χαλαρώστε τη βίδα στερέωσης στο κάτω μέρος και αφαιρέστε το επάνω κάλυμμα του ρελέ διακόπτη. Χρησιμοποιήστε τις οπές στη βάση για να σημαδέψετε το σημείο τοποθέτησης στον τοίχο.

4. Τρυπήστε οπές στο σημαδεμένο σημείο και τοποθετήστε ούπα αν απαιτείται, βιδώστε τη βάση στη θέση εγκατάστασης.

5. Επανατοποθετήστε το επάνω κάλυμμα και σφίξτε τη βίδα στερέωσης στο κάτω μέρος.

Λειτουργία

Έλεγχος ρελέ

• Αφού ο ρελέ διακόπτης έχει ενταχθεί με επιτυχία σε ένα δίκτυο Z-Wave, η πύλη/ο πίνακας ελέγχου μπορεί απομακρυσμένα να ελέγχει τα Ρελέ Κανάλια 1/2/3 για ενεργοποίηση/απενεργοποίηση. Ανατρέξτε στην πύλη/τον πίνακα Z-Wave για λεπτομέρειες.

• Ο χρήστης μπορεί επίσης χειροκίνητα να πατήσει τα Κουμπιά Διακόπτη 1/2/3 για να ενεργοποιήσει/απενεργοποιήσει τα Ρελέ Κανάλια 1/2/3.

Πληροφορίες Z-Wave

Γενική κατηγορία συσκευής : GENERIC_TYPE_SWITCH_BINARY

Συγκεκριμένη κατηγορία συσκευής : SPECIFIC_TYPE_POWER_SWITCH_BINARY

Τύπος ρόλου : Πάντα Ενεργός Δούλος (AOS)

Υποστηριζόμενα κλειδιά ασφαλείας : S2_UNAUTHENTICATION

Βιβλιοθήκη : Ενισχυμένος δούλος 232

Τύπος συσκευής για το τερματικό 1 : γενικός τύπος διακόπτης δυαδικός και συγκεκριμένος τύπος διακόπτης ενέργειας ενεργοποίηση/απενεργοποίηση

Τύπος συσκευής για το τερματικό 1 : γενικός τύπος διακόπτης δυαδικός και συγκεκριμένος τύπος διακόπτης ενέργειας ενεργοποίηση/απενεργοποίηση

Τύπος συσκευής για το τερματικό 1 : γενικός τύπος διακόπτης δυαδικός και συγκεκριμένος τύπος διακόπτης ενέργειας ενεργοποίηση/απενεργοποίηση

Υποστήριξη/Έλεγχος κλάσης εντολών

Ανακοινωμένες κλάσεις εντολών στο NIF

ZWave Plus Info CC

Transport Service CC

Κατασκευαστής Specific CC, V2 (S2)

Device Reset Locally CC (S2)

Security_2 CC

Powerlevel CC (S2)

Version CC, V2 (S2)

Association CC, V2 (S2)

Multi Channel Association CC, V3 (S2)

Association Group Information CC (S2)

Multil Channel CC (S2)

Supervision CC

Firmware Update Md CC, V4 (S2)

Switch Binary (S2)

Τα τερματικά 1,2,3 υλοποιούν τις παρακάτω κλάσεις εντολών

ZWave Plus Info CC

Security_2 CC

Association CC, V2 (S2)

Multi Channel Association CC, V3 (S2)

Association Group Information CC (S2)

Supervision CC

Switch Binary (S2)

Χαρτογράφηση βασικής κλάσης εντολών : Binary Switch CC για τα τερματικά 1 & 2 & 3.

Ομάδες του Z-Wave (Έκδοση 2 της Κλάσης Εντολών Association)
