# VESTA-030N **RP-32** ## **Επαναλήπτης**

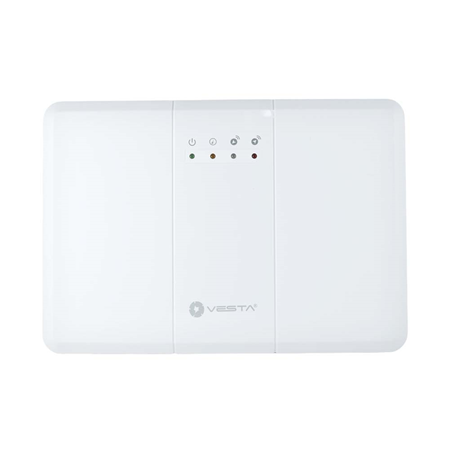

Ο Επαναλήπτης έχει σχεδιαστεί για να αυξάνει την αποτελεσματικότητα και την ευελιξία του συστήματος συναγερμού. Είναι μια συσκευή που ενισχύει το σύστημά σας αυξάνοντας τη μέγιστη δυνατή απόσταση μεταξύ της Κεντρικής Μονάδας (Πίνακας Ελέγχου) και των Συσκευών. ## **Αναγνώριση των Μερών** ![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FgBa37R2IUgU17gzxWYwS%2F0.jpeg?alt=media) 1. **Λυχνία Τροφοδοσίας (Πράσινη)** **Αναμμένο** – Τροφοδοτείται από Αντάπτορα Τροφοδοσίας ή Επαναφορτιζόμενη Μπαταρία **Φλας** (1 αναλαμπή κάθε δευτερόλεπτο) – Επαναφορτιζόμενη μπαταρία με χαμηλή ενέργεια 2. **Λυχνία Λειτουργίας (Κίτρινη)** **Αργή Αναλαμπή** (1 αναλαμπή κάθε 2 δευτερόλεπτα) – Όταν βρίσκεται σε λειτουργία Εκμάθησης Συσκευής που ελέγχεται από την Τοπική Ιστοσελίδα **Φλας** (1 αναλαμπή κάθε δευτερόλεπτο) – Σε Λειτουργία Δοκιμής Περιπάτου **Αναμμένο** – Σε Λειτουργία Εκμάθησης Πίνακα 3. **Μετάδοση: Λυχνία Λήψης (Μπλε)** Η μπλε λυχνία ανάβει όταν ο Επαναλήπτης λαμβάνει μετάδοση σήματος 4. **Μετάδοση: Λυχνία Εκπομπής (Κόκκινη)** Η κόκκινη λυχνία ανάβει όταν ο Επαναλήπτης εκπέμπει σήμα. 5. **Κουμπί δοκιμής** 6. **Διακόπτης Μπαταρίας** 7. **Διακόπτης αντιαφαίρεσης** 8. **Οπές στερέωσης** 9. **Υποδοχή τροφοδοσίας DC** 10. **Βάση τοποθέτησης** ## **Τροφοδοσία** **Εφαρμογή Προσαρμογέα Τροφοδοσίας:** Χρησιμοποιείται αντάπτορας τροφοδοσίας DC 12V 1A για την τροφοδοσία του Επαναλήπτη. Η υποδοχή και το φις τροφοδοσίας DC διαθέτουν χαρακτηριστικό περιστροφικού κλειδώματος που μπορεί να αποτρέψει τυχαία αποσύνδεση. Για να συνδέσετε τον Αντάπτορα Τροφοδοσίας: **Βήμα 1** Στοιχίστε τα τόξα του φις με τα τόξα πάνω/κάτω στη θέση της υποδοχής DC και τοποθετήστε το φις στην υποδοχή. ![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FAvkUysTeHJ3bFhrG7Veu%2F1.jpeg?alt=media) **Βήμα 2** Πιέστε το φις στη θέση του και κάντε μια στροφή κατά ένα τέταρτο δεξιόστροφα για να κλειδώσετε το φις. ![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FbYuJCujRGAPcvp7hyKHb%2F2.png?alt=media) {% hint style="info" %} Σημείωση: Το κλειδωμένο φις δεν μπορεί να αποσυνδεθεί χωρίς να στρίψετε αριστερόστροφα για να ξεκλειδώσει. {% endhint %} **Βήμα 3** Συνδέστε τον Αντάπτορα Τροφοδοσίας σε πρίζα τοίχου. **Βήμα 4** Ο Επαναλήπτης θα εκπέμψει έναν μακρύ ήχο beep και η πράσινη λυχνία θα ανάψει. ## **Επαναφορτιζόμενη Μπαταρία:** Εκτός από τον αντάπτορα, υπάρχει μια επαναφορτιζόμενη μπαταρία μέσα στον Επαναλήπτη, η οποία χρησιμεύει ως εφεδρική τροφοδοσία σε περίπτωση διακοπής ρεύματος. Όταν ο Αντάπτορας Τροφοδοσίας είναι συνδεδεμένος στην υποδοχή DC, σύρετε το Διακόπτη Μπαταρίας στη θέση ON ώστε ο Αντάπτορας να τροφοδοτεί τον Επαναλήπτη και ταυτόχρονα να επαναφορτίζει την μπαταρία. Η πλήρης φόρτιση της μπαταρίας διαρκεί περίπου 32 ώρες. Όταν ο Αντάπτορας Τροφοδοσίας αποσυνδεθεί, ο Επαναλήπτης θα τροφοδοτείται από την επαναφορτιζόμενη μπαταρία. ## **Ανίχνευση Διακοπής AC / Επαναφοράς AC / Χαμηλής Μπαταρίας:** Ο Επαναλήπτης θα στείλει σήμα Διακοπής AC στον Πίνακα Ελέγχου όταν ο Αντάπτορας Τροφοδοσίας αποσυνδεθεί για 30–60 δευτερόλεπτα. Όταν ο Αντάπτορας συνδεθεί ξανά για 30–60 δευτερόλεπτα, ο Επαναλήπτης θα στείλει σήμα Επαναφοράς AC στον Πίνακα Ελέγχου. Ο Επαναλήπτης μπορεί να ανιχνεύσει την τάση της μπαταρίας. Όταν η τάση της μπαταρίας είναι χαμηλή, ο Επαναλήπτης θα στείλει σήμα Χαμηλής Μπαταρίας στον Πίνακα Ελέγχου, η πράσινη λυχνία θα αναβοσβήνει για να υποδείξει κατάσταση χαμηλής μπαταρίας. Όταν ο αντάπτορας τροφοδοσίας συνδεθεί ξανά, η κατάσταση χαμηλής μπαταρίας θα αρθεί. ## **Εκμάθηση του Επαναλήπτη στον Πίνακα Ελέγχου** **Βήμα 1** Τοποθετήστε τον Πίνακα Ελέγχου σε Λειτουργία Εκμάθησης (παρακαλούμε ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου). **Βήμα 2** Πατήστε το κουμπί δοκιμής του Επαναλήπτη για 3 δευτερόλεπτα, στη συνέχεια αφήστε το κουμπί μετά από έναν μακρύ τόνο στο 3ο δευτερόλεπτο. Η κίτρινη λυχνία του Επαναλήπτη θα ανάψει. **Βήμα 3** Εάν ο Επαναλήπτης λάβει σήμα επιβεβαίωσης από τον Πίνακα Ελέγχου εντός 60 δευτερολέπτων, η εκμάθηση είναι επιτυχής. Η μπλε λυχνία θα ανάψει για 1 δευτερόλεπτο, συνοδευόμενη από 1 μακρύ τόνο καθώς ο Επαναλήπτης βγαίνει από τη λειτουργία εκμάθησης. Εάν ο Επαναλήπτης δεν λάβει σήμα επιβεβαίωσης από τον Πίνακα Ελέγχου εντός 60 δευτερολέπτων, η εκμάθηση απέτυχε. Επαναλάβετε τα βήματα 1-2. {% hint style="info" %} Σημείωση: Μετά το πάτημα του κουμπιού δοκιμής για 3 δευτερόλεπτα, ο Επαναλήπτης εισέρχεται σε λειτουργία εκμάθησης με την κίτρινη να παραμένει αναμμένη μέχρι και 60 δευτερόλεπτα. Ο Επαναλήπτης θα βγει από τη λειτουργία εκμάθησης μετά από επιτυχή εκμάθηση ή όταν φτάσει το όριο χρόνου των 60 δευτερολέπτων. Το πατώντας ξανά για 3 δευτερόλεπτα θα βγάλει επίσης αμέσως από τη λειτουργία εκμάθησης με 2 σύντομους τόνους. {% endhint %} ## **Ρύθμιση Επαναλήπτη (Τοπική Ιστοσελίδα)** Μετά την εκμάθηση του επαναλήπτη στον Πίνακα Ελέγχου, προχωρήστε στο να προγραμματίσετε τις ρυθμίσεις του επαναλήπτη στη σελίδα του Πίνακα. Μεταβείτε στο **Ρύθμιση Επαναλήπτη** στη σελίδα του Πίνακα. ![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FgVJtlWdVqIFFbOo8UA7s%2F5.png?alt=media) ![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FU0L2zoTAt1uF1PsXy8vi%2F6.png?alt=media) ## **Εκμάθηση Συσκευής/Επαναλήπτη στον Επαναλήπτη** Βεβαιωθείτε ότι οι συσκευές/επαναλήπτες έχουν ήδη εκμαθηθεί στον Πίνακα Ελέγχου πριν τα εκμαθήσετε στον Επαναλήπτη. **Βήμα 1** Στη σελίδα ρυθμίσεων του Επαναλήπτη, κάντε κλικ “**Εισέλθετε σε Λειτουργία Εκμάθησης**.” Ο επαναλήπτης θα εκπέμψει 1 μακρύ τόνο και θα εισέλθει σε λειτουργία εκμάθησης συσκευής. Η κίτρινη λυχνία του Επαναλήπτη θα αρχίσει να αναβοσβήνει αργά (1 αναλαμπή κάθε 2 δευτερόλεπτα). **Βήμα 2** Ανατρέξτε στα εγχειρίδια των συσκευών για οδηγίες σχετικά με το πώς να στείλετε κωδικό εκμάθησης στον Επαναλήπτη. **Για έναν επαναλήπτη ή κάμερα PIR, πατήστε το κουμπί δοκιμής μία φορά για να στείλετε κωδικό εκμάθησης στον Επαναλήπτη.** Εάν ο Επαναλήπτης λάβει κωδικό εκμάθησης από νέα συσκευή, θα εκπέμψει 1 μακρύ τόνο και η μπλε λυχνία θα ανάψει για 1 δευτερόλεπτο για να υποδείξει επιτυχή εκμάθηση. Εάν ο Επαναλήπτης λάβει κωδικό εκμάθησης από συσκευή που έχει ήδη εκμαθηθεί στον Επαναλήπτη, θα εκπέμψει 2 τόνους και η μπλε λυχνία θα ανάψει για 1 δευτερόλεπτο. * **Μέγιστο 60 συσκευές (συμπεριλαμβανομένων επαναληπτών) μπορούν να εκμαθηθούν σε έναν Επαναλήπτη, και υποστηρίζονται έως 8 κάμερες PIR. Εάν ο χρήστης προσπαθήσει να εκμαθήσει μια 61η συσκευή, ο Επαναλήπτης θα εκπέμψει 4 τόνους.** * **Οι φωνητικοί επεκτατές SFV δεν υποστηρίζονται από τον Επαναλήπτη.** * **Παρακαλούμε μην κάνετε διασταυρωμένη εκμάθηση των Επαναληπτών, π.χ. Εκμάθηση Επαναλήπτη A στον Επαναλήπτη B και εκμάθηση Επαναλήπτη B στον Επαναλήπτη A.** * **Όλοι οι επαναλήπτες θα πρέπει να εκμαθηθούν στον Πίνακα Ελέγχου.** **Βήμα 3** Κάντε κλικ “**Έξοδος από τη Λειτουργία Εκμάθησης**.” Ο επαναλήπτης θα εκπέμψει 1 μακρύ τόνο και θα βγει από τη λειτουργία εκμάθησης συσκευής. Η κίτρινη λυχνία θα σβήσει. Εναλλακτικά, ο επαναλήπτης θα βγει αυτόματα από τη λειτουργία εκμάθησης συσκευής μετά από 5 λεπτά. ## **Διεξαγωγή Δοκιμής Περιπάτου** Οι εκμαθημένες συσκευές μπορούν να ελέγξουν την εμβέλειά τους με τον Επαναλήπτη εάν ο Επαναλήπτης εισέλθει σε Λειτουργία Δοκιμής Περιπάτου. **Βήμα 1** Στη σελίδα ρυθμίσεων του Επαναλήπτη, κάντε κλικ “**Είσοδος σε Λειτουργία Δοκιμής Περιπάτου**.” Ο Επαναλήπτης θα εισέλθει σε λειτουργία Δοκιμής Περιπάτου, όπως υποδεικνύεται από 1 μακρύ τόνο. Η κίτρινη λυχνία θα αρχίσει να αναβοσβήνει μία φορά κάθε δευτερόλεπτο. **Βήμα 2** Όταν ο Επαναλήπτης λάβει σήμα από την εκμαθημένη συσκευή, θα εκπέμψει έναν μακρύ τόνο και η μπλε λυχνία θα ανάψει για 1 δευτερόλεπτο. Το σήμα θα αναμεταδοθεί ενώ η κόκκινη λυχνία θα φωτίσει για 1 δευτερόλεπτο. **Βήμα 3** Κάντε κλικ “**Έξοδος από τη Λειτουργία Δοκιμής Περιπάτου**.” Ο επαναλήπτης θα εξέλθει από τη λειτουργία Δοκιμής Περιπάτου, όπως υποδεικνύεται από 1 μακρύ τόνο. Η κίτρινη λυχνία σταματά να αναβοσβήνει. Εναλλακτικά, ο επαναλήπτης θα βγει αυτόματα από τη λειτουργία Δοκιμής Περιπάτου μετά από 5 λεπτά. ## **Ερώτημα Υποκόμβου** Μετά την εκμάθηση των συσκευών/επαναληπτών στον Επαναλήπτη, κάντε κλικ “**Ερώτημα Υποκόμβου.**” Οι εκμαθημένες συσκευές/επαναλήπτες θα εμφανιστούν μία προς μία στη λίστα Υποκόμβων. *<ΣΗΜΕΙΩΣΗ>* Εάν μια συσκευή υποκόμβου δεν έχει ακόμη εκμαθηθεί στον Πίνακα Ελέγχου, θα εμφανιστεί «Άγνωστος Τύπος» και «Συσκευή Δεν Υπάρχει». Βεβαιωθείτε ότι έχετε εκμαθήσει τη συσκευή στον Πίνακα Ελέγχου ώστε ο Πίνακας να την αναγνωρίσει. ![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fn12M2RcqONxtAcax3szf%2F8.png?alt=media) ## **Διαγραφή Συσκευής/Επαναληπτών από τον Επαναλήπτη** * **Διαγραφή Όλων**: Κάντε κλικ “**Διαγραφή Όλων των Υποκόμβων**”**.** Όλες οι προηγουμένως εκμαθημένες συσκευές/επαναλήπτες θα αφαιρεθούν. * **Διαγραφή Μίας-Μίας**: Κάντε κλικ στο **Διαγραφή** κουμπί στο τέλος της εγγραφής της συσκευής/επαναλήπτη που θέλετε να διαγράψετε από τη Λίστα Συσκευών. Η συσκευή/ο επαναλήπτης θα διαγραφεί. * **Χάρτης Συνδέσεων RP (Home Portal Server: Installer Web/App)** Παρακαλώ συνδεθείτε στο Home Portal Server με τον **λογαριασμό Εγκαταστάτη**. Μεταβείτε στο **Κύρια Σελίδα** > **Λίστα Συσκευών**. Εάν ο Πίνακας έχει εκμαθήσει Επαναλήπτη(ες) RP-32, το **εικονίδιο Χάρτη Συνδέσεων RP** ![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FMZd3BUbHFfS3h3G6Dd1z%2F9.jpeg?alt=media) θα εμφανιστεί δίπλα στην κεφαλίδα της Λίστας Συσκευών. ![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FTx89HCpOWhrW1Q7F6h6c%2F10.png?alt=media) Κάνοντας κλικ στο εικονίδιο ![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FaHMTPaiLyfzOhwaMhj2a%2F11.jpeg?alt=media) θα εμφανιστεί ο Χάρτης Συνδέσεων RP. ![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FOqGWNxlzpttdBe7dkF4E%2F12.png?alt=media) Οι **Πίνακας**, ο **Επαναλήπτης/Συσκευές RF**, και **οι συσκευές RF που είναι συνδεδεμένες στον Επαναλήπτη** θα εμφανιστούν από την αριστερή στήλη προς τη δεξιά στήλη στον χάρτη. Εάν δεν υπάρχουν συσκευές συνδεδεμένες σε κανέναν Επαναλήπτη, θα εμφανιστούν μόνο δύο στήλες (Πίνακας, Επαναλήπτης/Συσκευές) στον χάρτη. ![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FvyR8RAdKllcPdCDAqNCh%2F16.jpeg?alt=media)  Επεξεργασία: Κάντε κλικ ![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FIN0daTwCThXn8KqqctnT%2F17.jpeg?alt=media) για να εισέλθετε σε Λειτουργία Επεξεργασίας, και στη συνέχεια κάντε κλικ σε ένα μεμονωμένο εικονίδιο Επαναλήπτη για να έχετε πρόσβαση στη σελίδα ρυθμίσεων για εκείνον τον επαναλήπτη. * **Λειτουργία Επεξεργασίας**: Σε Λειτουργία Επεξεργασίας, μόνο τα εικονίδια των Επαναληπτών είναι επισημασμένα. Κάντε κλικ σε ένα εικονίδιο Επαναλήπτη για να αποκτήσετε πρόσβαση στη σελίδα ρυθμίσεών του. ![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FKTy4h2dft3wVC4383J9I%2F18.png?alt=media) * **Σελίδα Ρυθμίσεων Επαναλήπτη**: Η σελίδα ρυθμίσεων Επαναλήπτη αναγράφει τις συσκευές που είναι συνδεδεμένες στον επαναλήπτη. Μπορείτε να προσθέσετε / διαγράψετε συσκευές κάνοντας κλικ ![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FK28QhfjwrJqXVJ767eJQ%2F19.jpeg?alt=media) / ![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FjQKF1Gq4C1oFhxEplzNF%2F20.jpeg?alt=media) . ![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGGyKhupWRaWmK5OBhlkp%2F21.png?alt=media) ## **Προσθήκη Συσκευής**: Μετά το κλικ στο ![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FqF0QxlYVtZR1laOEaEMs%2F22.jpeg?alt=media)η λίστα Προσθήκης Συσκευής θα εμφανιστεί, δείχνοντας συσκευές που δεν είναι συνδεδεμένες σε κανέναν Επαναλήπτη και είναι διαθέσιμες για προσθήκη στον τρέχοντα Επαναλήπτη. Επιλέξτε τη(ς) συσκευή(ές) ελέγχοντας τα κουτάκια και στη συνέχεια κάντε κλικ Υποβολή για να προσθέσετε τη(ς) επιλεγμένη(ες) συσκευή(ές) στον Επαναλήπτη. ![](https://1750931602-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1Q2EHEQrVCGCAryKkdhK%2F23.png?alt=media) ## **Αφαίρεση Συσκευής**: Μετά το κλικ , η λίστα Διαγραφής Συσκευής θα εμφανιστεί, δείχνοντας συσκευές που είναι συνδεδεμένες στον τρέχοντα Επαναλήπτη. Επιλέξτε τη(ς) συσκευή(ές) ελέγχοντας τα κουτάκια, στη συνέχεια κάντε κλικ Διαγραφή για να αφαιρέσετε τη(ς) επιλεγμένη(ες) συσκευή(ές) από τον Επαναλήπτη. Μετά την έξοδο από τη Λειτουργία Επεξεργασίας, η τρίτη στήλη των συσκευών συνδεδεμένων στους Επαναλήπτες θα ενημερωθεί αμέσως. ## **Σήμα Εποπτείας** * Μετά την εκμάθηση στον Πίνακα Ελέγχου, ο Επαναλήπτης θα μεταδίδει αυτόματα σήματα Εποπτείας κάθε 15 έως 18 λεπτά. * Εάν ο Πίνακας Ελέγχου δεν έχει λάβει το σήμα από τον Επαναλήπτη για προκαθορισμένο χρονικό διάστημα, ο Πίνακας θα το εμφανίσει στην οθόνη του για να δείξει ότι ο Επαναλήπτης αντιμετωπίζει πρόβλημα απώλειας σήματος. ## **Προστασία Tamper** * Ο διακόπτης αντιπαραβίασης (Tamper) βρίσκεται στη φυσιολογική θέση λειτουργίας (Tamper Κλειστό) όταν ο Επαναλήπτης είναι κρεμασμένος στη Βάση Στήριξης Τοίχου. Παράβαση αντιπαραβίασης συμβαίνει όταν ο Επαναλήπτης αφαιρεθεί από το γάντζο όπου ο διακόπτης αντιπαραβίασης απελευθερώνεται (Tamper Ανοιχτό). ## **Λειτουργία** * Εάν ο Επαναλήπτης λάβει σήμα από τον Πίνακα Ελέγχου (π.χ. εντολή), το σήμα αναμεταδίδεται στις αντίστοιχες συσκευές από τον Επαναλήπτη. Οι λυχνίες μετάδοσης θα ανάψουν ανάλογα. * Εάν ο Επαναλήπτης λάβει σήμα από μια συσκευή (π.χ. σήμα συναγερμού), το σήμα αναμεταδίδεται στον Πίνακα Ελέγχου από τον Επαναλήπτη. Οι λυχνίες μετάδοσης θα ανάψουν ανάλογα. ## **Οδηγίες Ανάπτυξης** * Όλες οι Συσκευές και οι Επαναλήπτες πρέπει να εκμαθηθούν στον Πίνακα Ελέγχου για να τις αναγνωρίσει ο πίνακας. Κάθε συσκευή πρέπει να εκμαθηθεί στον Επαναλήπτη που λαμβάνει και αναμεταδίδει το σήμα της. * Εάν μια συσκευή βρίσκεται εντός αποδεκτής εμβέλειας ώστε ο Πίνακας Ελέγχου να λάβει το σήμα της, συνιστάται έντονα η εκμάθηση της συσκευής απευθείας στον Πίνακα αντί στον Επαναλήπτη. * Όταν χρησιμοποιούνται πολλαπλοί επαναλήπτες, παρακαλούμε εκμαθήστε κάθε συσκευή στον κοντινότερο επαναλήπτη στην περιοχή λειτουργίας της. Αποφύγετε την εκμάθηση μιας συσκευής σε πολλαπλούς επαναλήπτες. * Συνιστάται να συνδέεται μόνο ένα ενιαίο επίπεδο επαναληπτών. * Εάν η ανάπτυξη απαιτεί σύνδεση επαναληπτών για να σχηματίσουν ρελέ μετάδοσης, μην χρησιμοποιείτε περισσότερα από δύο επίπεδα. Μόνο τα μοντέλα MDC-5, IR-35 και SD-32 είναι συμβατά με αυτή τη διάταξη. * Διατηρήστε απόσταση μεταξύ των επαναληπτών και του Πίνακα Ελέγχου για να αποφευχθεί η διασταυρούμενη μετάδοση σημάτων. ## **Μονός Επαναλήπτης** Στο παράδειγμα παρακάτω, χρησιμοποιείται ένας επαναλήπτης: * Ο Επαναλήπτης A θα πρέπει να εκμαθηθεί στον Πίνακα Ελέγχου. * Η Συσκευή 2 θα πρέπει να εκμαθηθεί στον Επαναλήπτη A ώστε ο Επαναλήπτης A να λαμβάνει και να αναμεταδίδει τα σήματά της. Η Συσκευή 2 θα πρέπει επίσης να εκμαθηθεί στον Πίνακα Ελέγχου. * Για τη Συσκευή 1, η οποία βρίσκεται εντός αποδεκτής εμβέλειας ώστε ο Πίνακας Ελέγχου να λάβει το σήμα της, συνιστάται έντονα να εκμαθηθεί η Συσκευή 1 απευθείας στον Πίνακα αντί στον Επαναλήπτη. Παράδειγμα ## **Πολλαπλοί Επαναλήπτες** Στο Παράδειγμα 1 όταν χρησιμοποιούνται πολλαπλοί επαναλήπτες: * Όλοι οι Επαναλήπτες (A/B/C/D) και οι Συσκευές (1/2/3/4) θα πρέπει να εκμαθηθούν στον Πίνακα Ελέγχου. * Οι Συσκευές (1/2/3/4) πρέπει να εκμαθηθούν στους αντίστοιχους επαναλήπτες στις περιοχές λειτουργίας τους. Η Συσκευή 1 στον Επαναλήπτη A, Η Συσκευή 2 στον Επαναλήπτη B, η Συσκευή 3 στον Επαναλήπτη C, η Συσκευή 4 στον Επαναλήπτη D. Στο Παράδειγμα 2, όπου η Συσκευή 5 βρίσκεται μεταξύ των περιοχών κάλυψης RF δύο Επαναληπτών, επιλέξτε **μόνο έναν Επαναλήπτη** για να εκμαθηθεί η Συσκευή 5 ώστε να αποτραπεί η κυκλοφορία σημάτων. **Μην** εκμαθαίνετε μια συσκευή σε περισσότερους από έναν επαναλήπτες. * Ο Επαναλήπτης E και ο Επαναλήπτης F θα πρέπει να εκμαθηθούν στον Πίνακα Ελέγχου. * Η Συσκευή 5 πρέπει να εκμαθηθεί σε Μόνο Έναν Επαναλήπτη (**είτε μόνο στον Επαναλήπτη E είτε μόνο στον Επαναλήπτη F**). Μην εκμαθαίνετε τη Συσκευή 5 και στους δύο επαναλήπτες. * Η Συσκευή 5 θα πρέπει επίσης να εκμαθηθεί στον Πίνακα Ελέγχου. Όταν συνδέετε επαναλήπτες για να σχηματίσουν ρελέ μετάδοσης, χρησιμοποιήστε το πολύ δύο επίπεδα επαναληπτών. Μόνο τα μοντέλα MDC-5, IR-35 και SD-32 είναι συμβατά με αυτή τη διαμόρφωση. Στο Παράδειγμα 3 παρακάτω (Συσκευή σε B σε A στον Πίνακα Ελέγχου), ο Επαναλήπτης A, ο Επαναλήπτης B και η Συσκευή πρέπει όλοι να εκμαθηθούν στον Πίνακα Ελέγχου. Εκμαθήστε τη Συσκευή στον κοντινότερο επαναλήπτη της (Επαναλήπτης B), και εκμαθήστε τον Επαναλήπτη B στον Επαναλήπτη A. (Μην εκμαθαίνετε τον Επαναλήπτη A στον Επαναλήπτη B.) Παράδειγμα 3: ## **Πώς να τοποθετήσετε τον Επαναλήπτη** Ο Επαναλήπτης μπορεί να τοποθετηθεί σε τραπέζι, να στερεωθεί στον τοίχο ή όπου αλλού επιθυμείτε. Ακολουθήστε τα παρακάτω βήματα για να τοποθετήσετε τον Επαναλήπτη: **Βήμα 1** Χρησιμοποιώντας τις οπές της Βάσης Στήριξης ως πρότυπο, τρυπήστε οπές στην επιφάνεια στερέωσης. **Βήμα 2** Εισαγάγετε τα βύσματα τοίχου αν στερεώνετε σε σοβά ή τούβλο. Βιδώστε τη Βάση Στήριξης στον τοίχο. **Βήμα 3** Κρεμάστε τον Επαναλήπτη στη Βάση Στήριξης Τοίχου (με τις Οπές Στερέωσης του Επαναλήπτη) **Βήμα 4** Κρατήστε τον Επαναλήπτη και πιέστε τον απαλά προς τα κάτω όπως φαίνεται παρακάτω.
