VESTA-022
SD-8-EL / SD-8-EL-F1
Ανιχνευτής Καπνού
Εισαγωγή
Ο ανιχνευτής καπνού SD-8-EL / SD-8-EL-F1 έχει σχεδιαστεί για να τοποθετείται στην οροφή ή στην κορυφή σκαλοπατιών, όπου ο καπνός θα συγκεντρώνεται για να ενεργοποιήσει την ειδοποίηση έγκαιρα και να προστατεύσει το σπίτι σας από τους κινδύνους πυρκαγιάς.
Αναγνώριση εξαρτήματος
1. Κουμπί Μάθησης / Δοκιμής
Το κουμπί Μάθησης / Δοκιμής πατιέται στις ακόλουθες περιπτώσεις:
Μάθηση – Στον ανιχνευτή καπνού.
Για δοκιμή της εμβέλειας ραδιοεπικοινωνίας.
Για να δοκιμάσετε αν ο ανιχνευτής καπνού λειτουργεί κανονικά.
Για να σιγήσετε τον συναγερμό
2. Ενδεικτική λυχνία LED
Αναβοσβήνει κάθε 30 δευτερόλεπτα – Χαμηλή μπαταρία
Αναβοσβήνει όταν πατηθεί το κουμπί – Μετάδοση σήματος
Συνεχές αναβόσβημα – Θέρμανση ή βαθμονόμηση / Σήμανση συναγερμού / Λειτουργία σίγασης συναγερμού.
3. Θήκη μπαταριών
4. Οπή στήριξης
5. Βάση στήριξης
6. Αγκίστρι
Χαρακτηριστικά
Μπαταρία
Ο ανιχνευτής καπνού χρησιμοποιεί 3 αλκαλικές μπαταρίες AA ως πηγή τροφοδοσίας.
Όταν χρησιμοποιούνται οι μπαταρίες που παρέχονται από το εργοστάσιο, ο ανιχνευτής καπνού έχει προσδοκώμενη διάρκεια ζωής μπαταρίας 4 ετών.
Όταν ανιχνευθεί χαμηλή τάση μπαταρίας, θα μεταδοθεί σήμα χαμηλής μπαταρίας μαζί με τις κανονικές μεταδόσεις σήματος. Εάν η τάση της μπαταρίας είναι χαμηλή, το LED θα αναβοσβήνει, συνοδευόμενο από χαμηλής έντασης μπιπ κάθε 30 δευτερόλεπτα.
Κατά την αλλαγή των μπαταριών, αφαιρέστε τις παλιές μπαταρίες και πατήστε δύο φορές το κουμπί Δοκιμής για να αποφορτιστούν πλήρως πριν εισαγάγετε νέες μπαταρίες.
Μάθηση / Έναρξη χρήσης
Βήμα 1. Εισάγετε τις μπαταρίες στο διαμέρισμα των μπαταριών με τη σωστή πολικότητα.
Βήμα 2. Μετά την εισαγωγή και των 3 μπαταριών, ο ανιχνευτής καπνού θα εκπέμψει 2 σύντομα μπιπ, με το LED να αρχίζει να αναβοσβήνει και να ξεκινά μια περίοδο θέρμανσης 6 λεπτών.
Βήμα 3. Κατά τη διάρκεια της περιόδου θέρμανσης των 6 λεπτών, ο ανιχνευτής καπνού μπορεί να καταχωρηθεί στον Πίνακα.
α) Βάλτε τον Πίνακα Ελέγχου σε λειτουργία μάθησης. Ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου για λεπτομέρειες.
β) Πατήστε το κουμπί Μάθησης/Δοκιμής στον ανιχνευτή καπνού. Το LED θα ανάψει στιγμιαία και ο ανιχνευτής θα ηχήσει ένα διτονικό μπιπ για να υποδείξει ότι μεταδίδει σήμα.
γ) Εάν ο Πίνακας Ελέγχου λάβει επιτυχώς το σήμα, ο πίνακας θα αντιδράσει αναλόγως. Ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου για να ολοκληρώσετε τη διαδικασία μάθησης.
Βήμα 4. Όταν λήξει η περίοδος θέρμανσης των 6 λεπτών, ο ανιχνευτής καπνού θα εκπέμψει ένα σύντομο μπιπ για να υποδείξει ότι ξεκινά η διαδικασία βαθμονόμησης.
Η διαδικασία θα επαναλαμβάνεται κάθε 100 δευτερόλεπτα και θα ειδοποιείται με ένα σύντομο μπιπ αντίστοιχα. Η ολοκλήρωση της διαδικασίας βαθμονόμησης θα ειδοποιηθεί με διτονικό μπιπ και το LED θα σβήσει.
Κανονικά απαιτούνται περίπου 2 ~ 16 λεπτά για να ολοκληρωθεί η βαθμονόμηση. Ωστόσο, μετά τα 16 λεπτά, εάν ο ανιχνευτής εκπέμπει συνεχόμενα μπιπ, αυτό υποδηλώνει ότι απέτυχε η βαθμονόμηση και οι μπαταρίες του θα πρέπει να αφαιρεθούν για να σιγήσουν τα μπιπ. Στη συνέχεια, ξεκινήστε ξανά από το Βήμα 1 μετά από παύση τουλάχιστον 30 δευτερολέπτων.
Σημείωση:
Κατά την περίοδο βαθμονόμησης, η μάθηση είναι απενεργοποιημένη. Εάν δεν ολοκληρώσατε τη μάθηση (Βήμα 3) κατά τη διάρκεια της περιόδου θέρμανσης των 6 λεπτών, πρέπει να περιμένετε μέχρι να ολοκληρωθεί η βαθμονόμηση (Βήμα 4) για να πραγματοποιήσετε τη μάθηση.
Βήμα 5. Μετά τη θέρμανση, τη μάθηση και την ολοκλήρωση της βαθμονόμησης, θα πρέπει να δοκιμάσετε την εμβέλεια μετάδοσης σήματος του ανιχνευτή καπνού. Βάλτε τον Πίνακα Ελέγχου σε λειτουργία Walk Test και τοποθετήστε τον ανιχνευτή καπνού στο επιθυμητό σημείο εγκατάστασης, και στη συνέχεια πατήστε το κουμπί Μάθησης/Δοκιμής για να μεταδώσετε σήμα στον Πίνακα Ελέγχου.
Εάν ο πίνακας μπορεί να λάβει το σήμα κανονικά, προχωρήστε στην τοποθέτηση του ανιχνευτή καπνού. Εάν το σήμα δεν μπορεί να ληφθεί, αλλάξτε το σημείο τοποθέτησης.
Εγκατάσταση
Συνιστάται ο χώρος εγκατάστασης να βρίσκεται στην κεντρική περιοχή της οροφής, με απόσταση τουλάχιστον 60 εκ. από τοίχους ή εμπόδια.
Μην τοποθετείτε τον ανιχνευτή στις ακόλουθες τοποθεσίες:
- Κουζίνα ή γκαράζ – Ο καπνός από το μαγείρεμα ή από οχήματα μπορεί να προκαλέσει ψευδή συναγερμό.
- Κοντά σε εξαεριστήρα, φθοριστικό λαμπτήρα ή κλιματιστικό – τα ρεύματα αέρα από αυτά μπορεί να επηρεάσουν την ευαισθησία του ανιχνευτή.
- Κοντά σε δοκούς οροφής ή πάνω από ντουλάπι – ο στατικός αέρας σε αυτές τις περιοχές μπορεί να επηρεάσει την ευαισθησία του ανιχνευτή.
- Στην κορυφή ενός “A” τύπου πλαισίου οροφής.
Βήμα 1. Χρησιμοποιήστε τη βάση στήριξης ως πρότυπο για να σημαδέψετε τις δύο οπές στερέωσης. Τρυπήστε οπές στη θέση εγκατάστασης και εισάγετε βύσματα τοίχου εάν απαιτούνται.
Βήμα 2. Βιδώστε τη βάση στήριξης στη σημασμένη θέση με τα δύο αγκίστρια να βλέπουν προς τα κάτω.

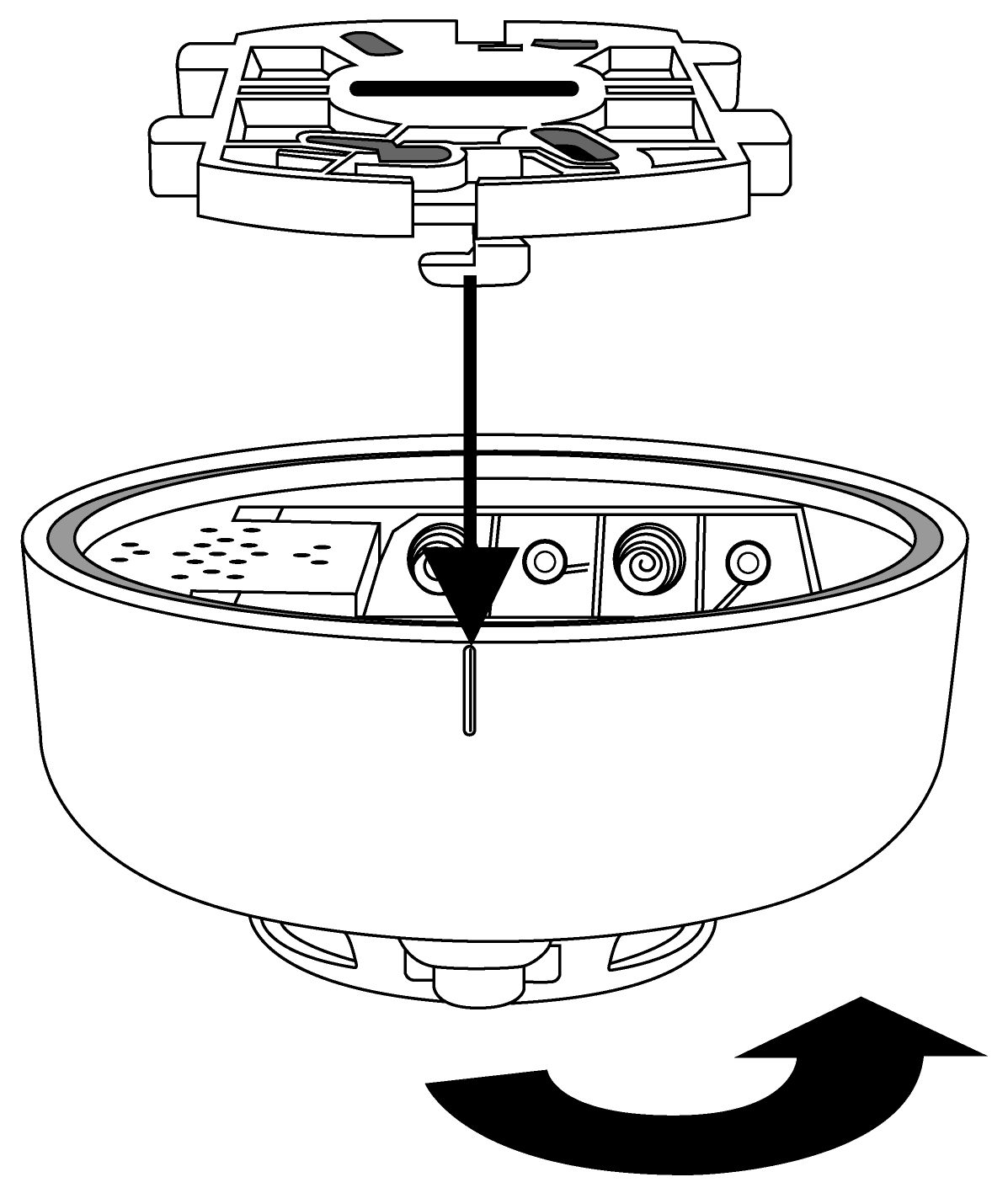

Βήμα 3. Εντοπίστε το σημάδι με τη μονή γραμμή στον ανιχνευτή και ευθυγραμμίστε το με ένα από τα αγκίστρια της βάσης. Τοποθετήστε τον ανιχνευτή καπνού στα αγκίστρια της βάσης και στη συνέχεια περιστρέψτε τον ανιχνευτή αντίθετα προς τη φορά των δεικτών του ρολογιού για να κλειδώσει στη θέση του. Η εγκατάσταση έχει τώρα ολοκληρωθεί.
Δοκιμή του Ανιχνευτή Καπνού
Πατήστε το κουμπί Μάθησης/Δοκιμής στον ανιχνευτή καπνού για να δοκιμάσετε αν λειτουργεί κανονικά.
Εάν ο ανιχνευτής καπνού λειτουργεί κανονικά, το LED θα ανάψει στιγμιαία και ο ανιχνευτής θα ηχήσει διτονικό μπιπ.
Εάν ο βομβητής ηχήσει 3 φορές με διτονικό μπιπ, αυτό σημαίνει το “Οπτικό Θάλαμο” στον ανιχνευτή καπνού είτε είναι βρώμικος είτε έχει δυσλειτουργία.
Εάν το LED δεν ανάψει και δεν ακουστεί μπιπ, αυτό σημαίνει ότι ο ανιχνευτής καπνού είτε έχει βλάβη είτε οι μπαταρίες του έχουν εξαντληθεί.
Σήμα Εποπτείας
Μετά την εγκατάσταση, ο ανιχνευτής καπνού θα μεταδίδει αυτόματα σήματα εποπτείας περιοδικά προς τον Πίνακα Ελέγχου σε διαστήματα 30~50 λεπτών τυχαία.
Εάν ο Πίνακας Ελέγχου δεν λάβει σήμα από τον ανιχνευτή καπνού για προκαθορισμένο χρονικό διάστημα, ο Πίνακας θα θεωρήσει τον συγκεκριμένο ανιχνευτή καπνού εκτός λειτουργίας και θα αντιδράσει ανάλογα με τις ρυθμίσεις του πίνακα.
Ανίχνευση καπνού
Μόλις η συγκέντρωση καπνού υπερβεί την προκαθορισμένη τιμή κατωφλίου, ο ανιχνευτής καπνού θα μεταδώσει σήμα συναγερμού στον Πίνακα Ελέγχου και θα ενεργοποιήσει τον βομβητή για να ηχήσει συνεχή συναγερμό για 10 δευτερόλεπτα. Το LED θα αναβοσβήνει γρήγορα.
Μόλις μεταδοθεί σήμα συναγερμού καπνού, ο ανιχνευτής θα συνεχίσει να πραγματοποιεί επακόλουθους ελέγχους και θα στέλνει σήματα συναγερμού κάθε 2 λεπτά εάν η συγκέντρωση καπνού συνεχίσει να υπερβαίνει το όριο συναγερμού. Αυτός ο κύκλος των 2 λεπτών θα επαναλαμβάνεται μέχρι η συγκέντρωση καπνού να επιστρέψει στο φυσιολογικό. Ο συναγερμός μπορεί επίσης να σταματήσει χειρονακτικά χρησιμοποιώντας τη λειτουργία “Σίγαση Συναγερμού” λειτουργία.
Σίγαση Συναγερμού
Όταν ο συναγερμός ηχεί, το πάτημα του κουμπιού Μάθησης/Δοκιμής θα θέσει τον ανιχνευτή καπνού σε λειτουργία σίγασης συναγερμού για 10 λεπτά και ο συναγερμός θα σταματήσει.
Κατά τη διάρκεια αυτής της 10λεπτης περιόδου σίγασης συναγερμού, το LED θα αναβοσβήνει κάθε δεύτερο.
Όταν λήξει η 10λεπτη περίοδος, ο ανιχνευτής καπνού θα ηχήσει διτονικό μπιπ και στη συνέχεια θα επανέλθει στην κανονική λειτουργία. Εάν η συγκέντρωση καπνού εξακολουθεί να υπερβαίνει την τιμή κατωφλίου συναγερμού, ο ανιχνευτής θα ξεκινήσει ξανά τον συναγερμό.
Επαναβαθμονόμηση
Καθώς οι συνθήκες λειτουργίας του ανιχνευτή καπνού μπορεί να μεταβληθούν μετά από κάποιο χρονικό διάστημα εγκατάστασης, ίσως θελήσετε να επαναβαθμονομήσετε τον ανιχνευτή για να λάβει μια νέα τιμή κατωφλίου ανίχνευσης καπνού και να εξασφαλίσετε την βέλτιστη απόδοσή του. Για να το κάνετε αυτό,
Πατήστε και κρατήστε το κουμπί Μάθησης/Δοκιμής για 10 δευτερόλεπτα μέχρι να αρχίσει να αναβοσβήνει το LED. Ο ανιχνευτής καπνού θα εκπέμψει 2 σύντομα μπιπ και στη συνέχεια θα ακολουθήσει τη διαδικασία που περιγράφεται στη διαδικασία βαθμονόμησης στην ενότητα Μάθηση/Έναρξη χρήσης για να λάβει τη νέα τιμή αναφοράς.
Κάθε φορά που οι μπαταρίες αφαιρούνται και επανεισάγονται, ο ανιχνευτής καπνού θα επαναβαθμονομηθεί επίσης σύμφωνα με τις προηγούμενες οδηγίες.
Αυτόματη Βαθμονόμηση
Μετά την πρώτη εγκατάσταση, ο ανιχνευτής καπνού θα πραγματοποιήσει αυτόματη βαθμονόμηση μετά από 4 ώρες. Στη συνέχεια, θα πραγματοποιεί αυτόματη βαθμονόμηση μια φορά το μήνα. Κατά τη διαδικασία αυτόματης βαθμονόμησης, ο ανιχνευτής δεν θα εκπέμψει κανέναν ήχο. Κάθε διαδικασία δειγματοληψίας βαθμονόμησης διαρκεί 2 λεπτά, εάν η διαδικασία αποτύχει, θα προσπαθήσει ξανά έως και 5 φορές. Εάν η 5η επανάληψη αποτύχει, το LED θα αναβοσβήνει γρήγορα και ο ανιχνευτής θα στείλει κωδικό αποτυχίας βαθμονόμησης στον Πίνακα Ελέγχου.
Το αναβόσβημα του LED μπορεί να ακυρωθεί αφαιρώντας και τοποθετώντας ξανά τις μπαταρίες ή ξεκινώντας χειροκίνητα τη διαδικασία βαθμονόμησης. Ωστόσο, εάν η χειροκίνητη βαθμονόμηση αποτύχει ξανά, ο ανιχνευτής θα εκπέμπει συνεχόμενα μπιπ. Σε αυτή την περίπτωση, πρέπει να αφαιρέσετε και να τοποθετήσετε ξανά τις μπαταρίες για να σταματήσει ο ήχος (παρακαλείστε να περιμένετε 30 δευτερόλεπτα μετά την αφαίρεση των μπαταριών πριν τις επανατοποθετήσετε).
Σημείωση:
Όταν η αυτόματη βαθμονόμηση αποτύχει, η λειτουργία συναγερμού καπνού θα λειτουργεί κανονικά χρησιμοποιώντας την προηγούμενη τιμή κατωφλίου συναγερμού.
Συντήρηση & Καθαρισμός
Τακτική συντήρηση και καθαρισμός θα βοηθήσουν να διατηρείται το συναγερμό καπνού σε καλή κατάσταση λειτουργίας.
Δοκιμάζετε τον συναγερμό καπνού εβδομαδιαίως για να επαληθεύσετε ότι ο συναγερμός και οι ενδείξεις λειτουργούν σωστά. Καθαρίζετε τον συναγερμό καπνού τουλάχιστον κάθε 6 μήνες. Αφαιρέστε απαλά με ηλεκτρική σκούπα τη βρωμιά/σκόνη/μικρά σωματίδια που έχουν συσσωρευτεί στον θάλαμο ανίχνευσης καπνού και στις εγκοπές. Καθαρίστε το περίβλημα σκουπίζοντάς το σχολαστικά με ένα υγρό πανί και στεγνώστε το. Μην αφήνετε νερό μέσα στον συναγερμό. Μην χρησιμοποιείτε ποτέ καθαριστικά, απορρυπαντικά ή διαλυτικά στον ανιχνευτή. Αποφύγετε την ψεκασμό αρωματικού χώρου, λακ μαλλιών ή άλλα αεροζόλ κοντά στον συναγερμό καπνού. Μην βάφετε ούτε τροποποιείτε τον ανιχνευτή υπό οποιεσδήποτε συνθήκες
Λήξη διάρκειας ζωής
Ο συναγερμός καπνού έχει μέγιστη διάρκεια ζωής 10 ετών από την ημερομηνία εγκατάστασης. Πρέπει να αντικαταστήσετε τον συναγερμό καπνού αμέσως μετά 10 χρόνια της υπηρεσίας. Συνιστάται να γράψετε την ημερομηνία «Αντικατάσταση έως» (10 χρόνια από την ημερομηνία εγκατάστασης) στο πίσω μέρος του ανιχνευτή πριν από την εγκατάσταση.
