# VESTA-013
MDC-3-F1
## ΓΡΗΓΟΡΟΣ ΟΔΗΓΟΣ
VESTA-013 - MDC-3-F1
#### [Προδιαγραφή VESTA-013](https://vestasecurity.eu/en/product/vesta-013/)
{% hint style="info" %}
1. Αφαιρέστε το μονωτικό της μπαταρίας από το MDC-3.
2. Θέστε τον πίνακα ελέγχου VESTA σε λειτουργία εκμάθησης (ανατρέξτε στο εγχειρίδιο του πίνακα ελέγχου για λεπτομέρειες).
3. Πατήστε το κουμπί Learn/Test στο MDC-3 για να στείλετε το σήμα στον πίνακα ελέγχου.
4. Εάν ο πίνακας ελέγχου λάβει επιτυχώς το σήμα, θα πρέπει να ανταποκριθεί (π.χ. με ηχητικά σήματα).
{% endhint %}
\[ ❓] Πώς να θέσετε τον πίνακα σε λειτουργία εκμάθησης από **SmartHomeSec**
{% @arcade/embed flowId="nNYzAkqIZ9RJt89JI6XK" url="" %}
## ΕΓΧΕΙΡΙΔΙΟ
## Εγχειρίδιο χρήστη του Mini Door Contact (MDC-3)
Το Mini Door Contact παρακολουθεί το άνοιγμα/κλείσιμο καθορισμένων συσκευών (π.χ. πόρτας ή παραθύρου). Το Door Contact στερεώνεται στο πλαίσιο της παρακολουθούμενης συσκευής με έναν ενεργοποιητικό μαγνήτη στερεωμένο στη συσκευή. Όταν η πόρτα ή το παράθυρο ανοίγει, ο μαγνήτης απομακρύνεται από το Door Contact, ενεργοποιώντας έναν εσωτερικό μαγνητικό διακόπτη που κάνει το Door Contact να μεταδίδει σήμα συναγερμού στον Πίνακα Ελέγχου. Η συσκευή διαθέτει επίσης τη δυνατότητα να αναφέρει προβλήματα σήματος μαζί με καταστάσεις χαμηλής μπαταρίας.
Ο σχεδιασμός του Door Contact αποτελείται από ένα μπροστινό κάλυμμα και ένα πίσω κάλυμμα. Το μπροστινό κάλυμμα (πίσω) περιέχει όλα τα ηλεκτρονικά και το πίσω κάλυμμα παρέχει μέσο στερέωσης της συσκευής. Ένας ενσωματωμένος διακόπτης παραβίασης PCB παρέχει προστασία από παραβίαση έναντι μη εξουσιοδοτημένου ανοίγματος της συσκευής.
**Αναγνώριση των μερών**
1. **Σημάδια νεύρωσης**
2. **Μονωτικό μπαταρίας**
3. **Κουμπί Learn / Test**
* Πατήστε το κουμπί Test για να μεταδώσετε έναν κωδικό εκμάθησης.
* Πατήστε μία φορά το κουμπί Test για να εισέλθετε σε Λειτουργία Δοκιμής για 3 λεπτά.
4. **Κόκκινη ένδειξη LED**
5. **Διακόπτης παραβίασης**
6. **Μπαταρία**
7. **Οπές στερέωσης (προεξοχές αποκοπής)**
8. **Σημάδι συμπίεσης παραβίασης**
9. **Μαγνήτης**
10. **Αποστάτης μαγνήτη**
## ***Περιλαμβανόμενα αξεσουάρ***
1. 1 μαγνήτης
2. 1 διπλής όψης αυτοκόλλητος αποστάτης μαγνήτη
3. 2 βίδες
4. 4 ούπα
5. 1 διπλής όψης αυτοκόλλητη ταινία Velcro (για το Door Contact)
6. 1 διπλής όψης αυτοκόλλητο επίθεμα ταινίας (για τον μαγνήτη)
7. 2 βίδες στερέωσης μαγνήτη
## **Χαρακτηριστικά**
### ***Ένδειξη LED***
Στη λειτουργία κανονικής λειτουργίας, η ένδειξη LED παραμένει σβηστή εκτός από τις ακόλουθες περιπτώσεις, όταν:
* Όταν ενεργοποιηθεί ο διακόπτης παραβίασης του Door Contact.
* Όταν το Door Contact ενεργοποιείται με κατάσταση παραβίασης ή χαμηλής μπαταρίας.
* Όταν το Door Contact ενεργοποιείται και μεταδίδει το σήμα στη λειτουργία δοκιμής.
### ***Εποπτεία***
* Το Door Contact θα μεταδίδει αυτόματα περιοδικά σήματα εποπτείας στον πίνακα ελέγχου σε τυχαία διαστήματα 30 έως 50 λεπτών στη Λειτουργία Κανονικής Λειτουργίας.
* Εάν ο Πίνακας Ελέγχου δεν έχει λάβει το σήμα από το Door Contact για προκαθορισμένο χρονικό διάστημα, ο Πίνακας Ελέγχου θα υποδείξει ότι το συγκεκριμένο Door Contact αντιμετωπίζει πρόβλημα απώλειας σήματος.
### ***Διακόπτης παραβίασης***
* Έχει σχεδιαστεί για προστασία από μη εξουσιοδοτημένο άνοιγμα του καλύμματος. Όταν ενεργοποιηθεί η παραβίαση, το Door Contact θα εκπέμψει σήμα προς τον Πίνακα Ελέγχου για αναφορά και η LED θα ανάψει επίσης.
### ***Μπαταρία***
Το MDC-3 χρησιμοποιεί μία **μπαταρία λιθίου 3V CR2450** ως πηγή τροφοδοσίας του
Το Door Contact είναι επίσης ικανό να ανιχνεύει χαμηλή μπαταρία. Όταν η μπαταρία είναι χαμηλή, θα σταλεί σήμα χαμηλής μπαταρίας στον Πίνακα Ελέγχου μαζί με τη συνηθισμένη μετάδοση. Η LED θα ανάψει όταν το Door Contact ενεργοποιηθεί σε κατάσταση χαμηλής μπαταρίας.
* **Αλλαγή μπαταρίας**
Πρέπει να ανοίξετε το κάλυμμα για να τοποθετήσετε/αφαιρέσετε την μπαταρία
(Παρακαλώ ανατρέξτε στο ***Εγκατάσταση*** για λεπτομέρειες σχετικά με το πώς να αφαιρέσετε το κάλυμμα του Door Contact)
Αφού αφαιρεθεί η μπαταρία, πατήστε το κουμπί Learn / Test 5-6 φορές για να αποφορτιστεί πλήρως πριν τοποθετήσετε τη νέα μπαταρία.
{% hint style="warning" %}
Σημείωση:
Βεβαιωθείτε ότι η σήμανση της μπαταρίας με τον θετικό πόλο (+) είναι στραμμένη προς τα πάνω όταν τοποθετείτε την μπαταρία.
Βεβαιωθείτε ότι θα τοποθετήσετε ή θα βάλετε την μπαταρία από την επάνω δεξιά γωνία στην όψη του Μπροστινού Καλύμματος (Πίσω)
{% endhint %}
* ***Λειτουργία δοκιμής***
Το Door Contact μπορεί να τεθεί σε λειτουργία δοκιμής για 3 λεπτά πατώντας μία φορά το κουμπί Test στο μπροστινό κάλυμμα (πίσω). Κατά τη λειτουργία δοκιμής, η ένδειξη LED θα ανάβει κατά την ενεργοποίηση. Με κάθε πάτημα του κουμπιού Test, το Door Contact θα μεταδίδει ένα δοκιμαστικό σήμα στον Πίνακα Ελέγχου για έλεγχο εμβέλειας ασύρματου σήματος και θα επαναφέρει τη λειτουργία δοκιμής σε διάρκεια 3 λεπτών. Θα εξέλθει αυτόματα από τη Λειτουργία Δοκιμής μετά από 3 λεπτά και θα επιστρέψει στη λειτουργία κανονικής λειτουργίας.
### ***Ξεκινώντας***
Βήμα 1: Αφαιρέστε το μονωτικό της μπαταρίας που βρίσκεται στην πίσω πλευρά του Door Contact.
Βήμα 2: Θέστε τον Πίνακα Ελέγχου σε λειτουργία εκμάθησης· ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου για λεπτομέρειες.
Βήμα 3: Πατήστε το κουμπί Learn/Test στο Door Contact για να στείλετε σήμα στον Πίνακα Ελέγχου.
Βήμα 4: Εάν ο Πίνακας Ελέγχου λάβει επιτυχώς το σήμα, θα πρέπει να ανταποκριθεί (π.χ. να εκπέμψει ηχητικά σήματα). Ανατρέξτε στο εγχειρίδιο του Πίνακα Ελέγχου για να ολοκληρώσετε τη διαδικασία εκμάθησης.
Βήμα 5: Αφού το Door Contact καταχωρηθεί, θέστε τον Πίνακα Ελέγχου σε «**Δοκιμή πεδίου**» λειτουργία, κρατήστε το Door Contact στην επιθυμητή θέση και πατήστε το κουμπί Test για να επιβεβαιώσετε αν αυτή η θέση βρίσκεται εντός της εμβέλειας σήματος του Πίνακα Ελέγχου.
Βήμα 6: Όταν είστε ικανοποιημένοι με τη θέση του Door Contact στην επιλεγμένη τοποθεσία, προχωρήστε στην ***εγκατάσταση***.
## **Εγκατάσταση**
Για να ανοίξετε το κάλυμμα του Door Contact:

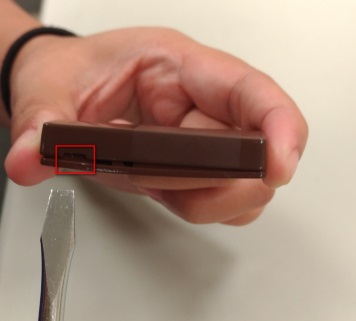

Βήμα 1. Χρησιμοποιήστε ένα κατσαβίδι με επίπεδη μύτη για να τοποθετηθεί στην οπή ανοίγματος του καλύμματος στη μία πλευρά όπως στο (**Εικ. 1**).

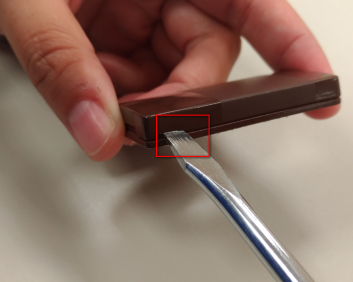

Βήμα 2. Σπρώξτε το κατσαβίδι με επίπεδη μύτη προς τα πάνω όπως στο (**Εικ. 2**).
Βήμα 3. Γυρίστε στην άλλη πλευρά και επαναλάβετε τα Βήματα 1 και 2.
| | |
| --------------------------------------------------------------------------------------- | --------------------------------------------------------------------------------------- |
| (Εικ. 1) | (Εικ. 2) |
Βήμα 4. Μόλις ανοίξει το κάλυμμα, μπορείτε να προχωρήσετε στην αλλαγή της μπαταρίας κ.λπ.
Βήμα 5. Για να επανατοποθετήσετε το κάλυμμα:
\- Βεβαιωθείτε ότι το Σημάδι Πίεσης Παραβίασης είναι στραμμένο προς τον Διακόπτη Παραβίασης (**Εικ. 3**).
\- Επίσης, βεβαιωθείτε ότι τα κάτω άγκιστρα του πίσω καλύμματος έχουν ασφαλίσει στο κάτω μέρος του μπροστινού καλύμματος (πίσω) όπως στο (**Εικ. 4**)
\- Τοποθετήστε τα κάτω άγκιστρα στα κάτω μάνδαλα του μπροστινού καλύμματος (πίσω), έπειτα σπρώξτε το προς τα κάτω όπως στο (1) στο (**Εικ. 5**), στη συνέχεια σπρώξτε προς τα εμπρός (2) ολόκληρο το πίσω κάλυμμα για να το κλείσετε μέχρι να ακούσετε ήχο κλικ.
### ***Μέθοδοι στερέωσης***
* Στερεώστε το Door Contact χρησιμοποιώντας μία από τις παρακάτω μεθόδους στερέωσης: **Στερέωση με ταινία Velcro** ή **Στερέωση με βίδες.**
* Στερεώστε τον μαγνήτη στο πιο κινητό αντικείμενο (όπως η πόρτα) χρησιμοποιώντας είτε το διπλής όψης αυτοκόλλητο επίθεμα είτε τις παρεχόμενες βίδες.
* Ευθυγραμμίστε τον μαγνήτη σύμφωνα με το σημάδι νεύρωσης στο Door Contact. Όπου απαιτείται, χρησιμοποιήστε τον αποστάτη μαγνήτη για καλύτερη ευθυγράμμιση του μαγνήτη με τα σημάδια νεύρωσης.
{% hint style="warning" %}
Σημείωση:
Ο μαγνήτης δεν πρέπει να απέχει περισσότερο από **15 mm** από τον ανιχνευτή όταν η πόρτα είναι κλειστή.
{% endhint %}
#### **Μέθοδοι στερέωσης για το Door Contact**
* **Στερέωση με βίδες**
Το πίσω κάλυμμα έχει δύο οπές στερέωσης (knockouts), όπου το πλαστικό είναι λεπτότερο, για σκοπούς στερέωσης.
Για να στερεώσετε το Door Contact:
1. Αφαιρέστε το κάλυμμα (βλ. **Εγκατάσταση** παραπάνω).
2. Σπάστε το σημείο αποκοπής στο πίσω κάλυμμα.
3. Χρησιμοποιώντας τις οπές ως πρότυπο, τρυπήστε και τις δύο οπές.
4. Τοποθετήστε ούπα αν η στερέωση γίνεται σε σοβά ή τούβλο.
5. Βιδώστε το πίσω κάλυμμα στο ούπα χρησιμοποιώντας κατσαβίδι Phillips.
6. Στερεώστε το μπροστινό κάλυμμα στο πίσω κάλυμμα (βλ. **Εικ. 3 \~ 5** παραπάνω).
* **Στερέωση με ταινία Velcro:**
Το Door Contact μπορεί να τοποθετηθεί στον τοίχο χρησιμοποιώντας την παρεχόμενη ταινία Velcro.
1. Καθαρίστε το σημείο στερέωσης στον τοίχο και το πίσω μέρος του Door Contact με απολιπαντικό. Μην το στερεώνετε σε τοίχο με ραγισμένη μπογιά ή τραχιά επιφάνεια.
2. Η ταινία Velcro μπορεί να χωριστεί σε πλευρά γάντζου και πλευρά θηλιάς.
3. Αφαιρέστε το προστατευτικό κάλυμμα από την πλευρά του γάντζου και προσαρτήστε το στο πίσω μέρος του Door Contact. Πιέστε σταθερά για 30 δευτερόλεπτα για να εξασφαλίσετε καλή επαφή (**Εικ. 6.**)
4. Αφαιρέστε το προστατευτικό κάλυμμα από την πλευρά της θηλιάς και εφαρμόστε το στην επιθυμητή θέση στερέωσης όπως στο (**Εικ. 7.**) Πιέστε σταθερά για 30 δευτερόλεπτα για να εξασφαλίσετε καλή επαφή.
5. Τοποθετήστε το Door Contact στην πλευρά της θηλιάς της ταινίας Velcro που έχει κολληθεί στον τοίχο (**Εικ. 8 & 9.**)
#### **Μέθοδοι στερέωσης για τον μαγνήτη**
* **Στερέωση με βίδες**
Το πίσω κάλυμμα του μαγνήτη έχει δύο οπές στερέωσης για σκοπούς στερέωσης.
Για να στερεώσετε τον μαγνήτη:

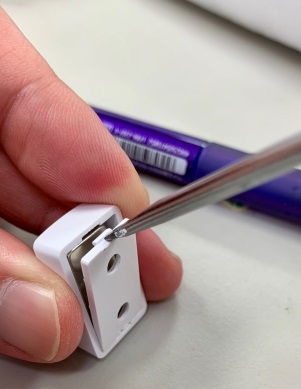

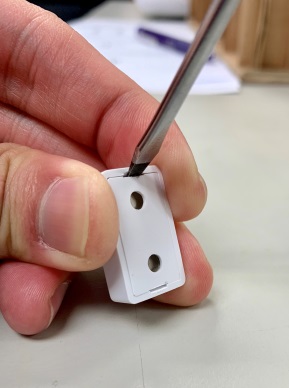

1. Ανοίξτε το πίσω κάλυμμα χρησιμοποιώντας ένα κατσαβίδι με επίπεδη μύτη για να τοποθετηθεί στην εσοχή και σπρώξτε προς τα πάνω.
| | |
| --------------------------------------------------------------------------------------- | --------------------------------------------------------------------------------------- |
2. Χρησιμοποιώντας τις οπές ως πρότυπο, τρυπήστε και τις δύο οπές.
3. Βιδώστε το πίσω κάλυμμα στην πόρτα/παράθυρο χρησιμοποιώντας κατσαβίδι Phillips. Όπου απαιτείται, χρησιμοποιήστε τον αποστάτη μαγνήτη για καλύτερη ευθυγράμμιση του μαγνήτη με τα σημάδια νεύρωσης.
4. Προσαρτήστε το μπροστινό κάλυμμα στο πίσω κάλυμμα. Όταν το μπροστινό κάλυμμα σταθεροποιηθεί πάνω στο πίσω κάλυμμα, θα πρέπει να ακούσετε ήχο κλικ.
* **Στερέωση με αυτοκόλλητο**
Ο μαγνήτης μπορεί επίσης να στερεωθεί χρησιμοποιώντας το διπλής όψης αυτοκόλλητο επίθεμα ταινίας ή τον διπλής όψης αυτοκόλλητο αποστάτη μαγνήτη.
1. Καθαρίστε το σημείο στερέωσης και το πίσω μέρος του μαγνήτη με κατάλληλο απολιπαντικό.
2. Αφαιρέστε το προστατευτικό κάλυμμα από τη μία πλευρά του διπλής όψης αυτοκόλλητου επιθέματος ή του διπλής όψης αυτοκόλλητου αποστάτη μαγνήτη. Εφαρμόστε το στο πίσω μέρος του μαγνήτη και πιέστε σταθερά για 30 δευτερόλεπτα για να εξασφαλίσετε καλή επαφή.
3. Αφαιρέστε το άλλο προστατευτικό κάλυμμα και πιέστε σταθερά τον μαγνήτη στην επιθυμητή θέση για 30 δευτερόλεπτα..
{% hint style="warning" %}
Σημείωση:
Παρακαλούμε μην επαναχρησιμοποιήσετε το διπλής όψης αυτοκόλλητο επίθεμα ταινίας ή τον διπλής όψης αυτοκόλλητο αποστάτη μαγνήτη. Δεν μπορούν να επαναχρησιμοποιηθούν
{% endhint %}
---
