# VESTA-011
**KP-39**
## **ΑΠΟΜΑΚΡΥΣΜΕΝΟ ΠΛΗΚΤΡΟΛΟΓΙΟ** ΑΣΥΡΜΑΤΟ

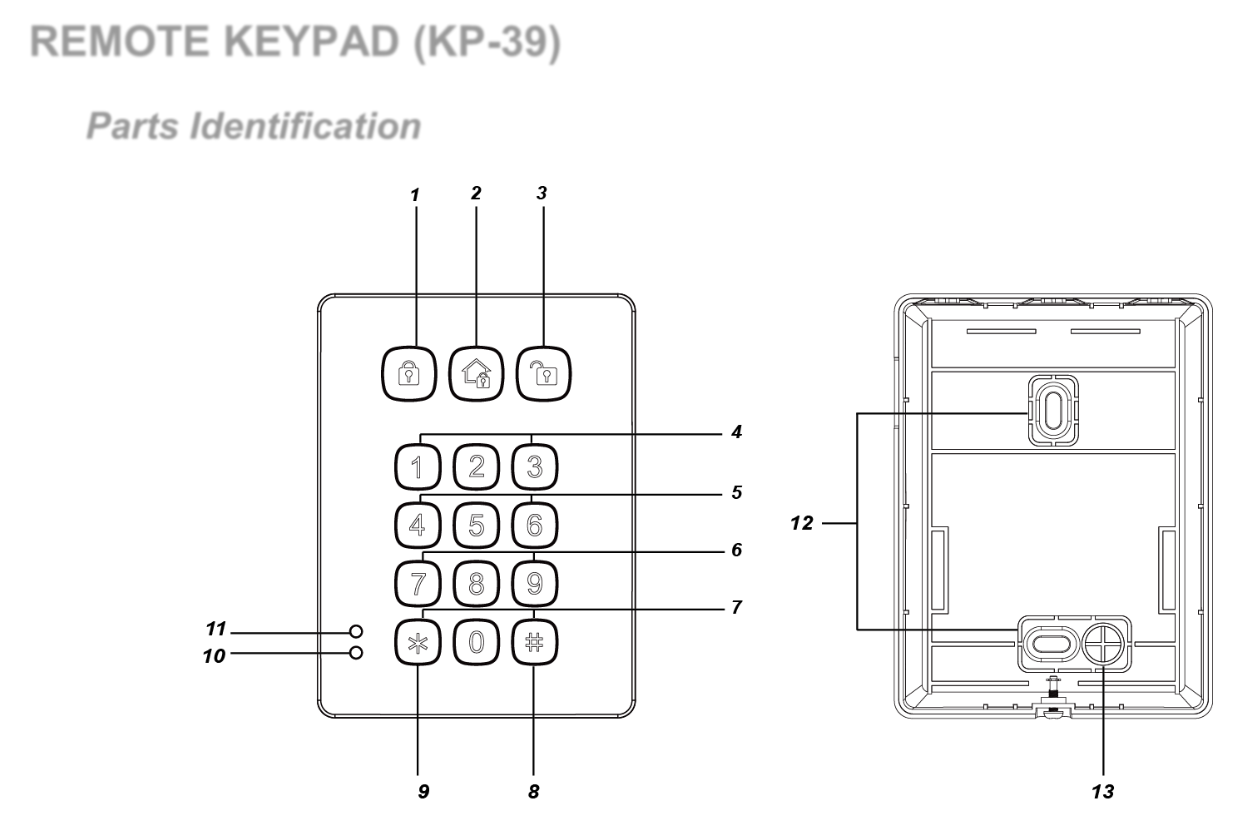

## ***Αναγνώριση Μερών***
1. Πλήκτρο Ενεργοποίησης
2. Πλήκτρο Σπιτιού
3. Πλήκτρο Απενεργοποίησης
4. Συναγερμός Πανικού (εάν είναι ενεργοποιημένος), πατήστε ταυτόχρονα τα 1 και 3 για να ενεργοποιήσετε τον Συναγερμό Πανικού
5. Συναγερμός Πυρκαγιάς (εάν είναι ενεργοποιημένος), πατήστε ταυτόχρονα τα 4 και 6 για να ενεργοποιήσετε τον Συναγερμό Πυρκαγιάς
6. Ιατρικός Συναγερμός (εάν είναι ενεργοποιημένος), πατήστε ταυτόχρονα τα 7 και 9 για να ενεργοποιήσετε τον Ιατρικό Συναγερμό
7. Αποστολή Κώδικα Μάθησης
* πατήστε ＊ και μετά το πλήκτρο 7 (σε Λειτουργία Δοκιμής)
* πατήστε ταυτόχρονα τα πλήκτρα # και (σε Κανονική Λειτουργία)
8. Πλήκτρο #
9. Πλήκτρο \*
10. LED Σφάλματος (Πορτοκαλί LED)
11. LED Τροφοδοσίας (Πράσινο LED)
12. Οπές τοποθέτησης
13. Διακόπτης Ανίχνευσης Παρεμβολής (Tamper)
{% hint style="warning" %}
Σημείωση:
Θα ακουστεί ένας σύντομος ήχος με το πάτημα ενός πλήκτρου για να δείξει ότι το πατημένο πλήκτρο είναι έγκυρο.
Θα ακουστούν 4 συνεχόμενοι βομβητές, υποδεικνύοντας λάθος, και ο χρήστης πρέπει να επαναλάβει τη διαδικασία.
{% endhint %}
## ***Δείκτης LED***
* **LED Τροφοδοσίας (Πράσινο):**
* Αναμμένο για 5 δευτερόλεπτα: μετά την επιτυχή ολοκλήρωση μιας έγκυρης ακολουθίας πλήκτρων.
* Αναβοσβήνει για 5 δευτερόλεπτα: χαμηλή μπαταρία σε Κανονική Λειτουργία.
* Εάν το LED Τροφοδοσίας σβήσει πριν ολοκληρωθεί μια έγκυρη ακολουθία πλήκτρων, τα προηγουμένως εισαχθέντα πλήκτρα αγνοούνται.
* **LED Σφάλματος (Πορτοκαλί):**
* Πλήκτρο Απενεργοποίησης και Πορτοκαλί LED αναμμένα μαζί με 5 βομβητές: Μνήμη Συναγερμού (εξαρτάται από το Πίνακα Ελέγχου).
* Αναβοσβήνει:
* Μόνο αναβοσβήνει: Δεν στάλθηκε απάντηση από τον πίνακα ελέγχου εντός 10 δευτερολέπτων.
* Αναβοσβήνει μαζί με 2 βομβητές: Αίτημα για λειτουργία Σπιτιού κατά τη διάρκεια λειτουργίας Ενεργοποίησης.
* Αναβοσβήνει μαζί με 3 βομβητές: Αίτημα για λειτουργία Σπιτιού ή Ενεργοποίησης όταν υπάρχει κατάσταση σφάλματος.
* Αναβοσβήνει μαζί με 4 βομβητές: Ο κωδικός PIN ήταν λανθασμένος.
***Γενική Λειτουργία***
* Εισαγωγή σε Λειτουργία Δοκιμής — Εισάγετε τον Κωδικό PIN του Πληκτρολογίου και στη συνέχεια πατήστε το πλήκτρο ＊.
* Συναγερμός Πανικού — Πατήστε **1** πλήκτρο + **3** πλήκτρο ταυτόχρονα. (εάν η λειτουργία είναι ενεργοποιημένη)
* Συναγερμός Πυρκαγιάς — Πατήστε **4** πλήκτρο + **6** πλήκτρο ταυτόχρονα. (εάν η λειτουργία είναι ενεργοποιημένη)
* Ιατρικός Συναγερμός — Πατήστε **7** πλήκτρο + **9** πλήκτρο ταυτόχρονα. (εάν η λειτουργία είναι ενεργοποιημένη)
* Έλεγχος Κατάστασης Πίνακα Ελέγχου — Κανονική Λειτουργία Πατήστε **#** πλήκτρο.
* Ενεργοποίηση/Απενεργοποίηση Ήχου Εισόδου & Εξόδου — Πατήστε **1** πλήκτρο + **2** πλήκτρο ταυτόχρονα για 2 δευτερόλεπτα. (Το Πληκτρολόγιο θα εκπέμψει έναν μακρύ βομβητή για να δείξει ότι η λειτουργία είναι ενεργοποιημένη και θα εκπέμψει 2 μικρούς βομβητές για να δείξει ότι η λειτουργία είναι απενεργοποιημένη.)
## ***Τροφοδοσία***
* Το ασύρματο πληκτρολόγιο χρησιμοποιεί μία μπαταρία λιθίου CR123 3V ως πηγή τροφοδοσίας.
* Το ασύρματο πληκτρολόγιο μπορεί επίσης να ανιχνεύει την κατάσταση της μπαταρίας. Εάν η τάση της μπαταρίας είναι χαμηλή, το LED Τροφοδοσίας θα αναβοσβήσει για 5 δευτερόλεπτα κατά τη λειτουργία. Το σήμα χαμηλής μπαταρίας θα σταλεί μαζί με τις κανονικές μεταδόσεις σήματος στον Πίνακα Ελέγχου για εμφάνιση της κατάστασης ανάλογα.
* Πριν από την αποστολή, η μπαταρία είναι προεγκατεστημένη από το εργοστάσιο.
* Κατά την αλλαγή της μπαταρίας, πατήστε οποιοδήποτε πλήκτρο μερικές φορές για να αποφορτιστεί πριν εισάγετε νέα μπαταρία.
## ***Λειτουργία Εξοικονόμησης Ενέργειας***
* Όταν είναι αδρανές, το ασύρματο πληκτρολόγιο βρίσκεται σε **Λειτουργία Αναμονής** και δεν καταναλώνει ενέργεια. Θα ενεργοποιηθεί και **αφύπνιση** για 5 δευτερόλεπτα όταν πατηθεί οποιοδήποτε πλήκτρο.
* Μετά από 5 δευτερόλεπτα αδράνειας πλήκτρων, η τροφοδοσία απενεργοποιείται, και επιστρέφει σ**ε Αναμονή** λειτουργία.
## ***Προστασία Παραβίασης***
* Το πληκτρολόγιο προστατεύεται από οποιαδήποτε προσπάθεια ανοίγματος του καλύμματος ή αποκόλλησης του πληκτρολογίου από την επιφάνεια στερέωσής του.
* Η προστασία παραβίασης είναι απενεργοποιημένη όταν το πληκτρολόγιο βρίσκεται σε Λειτουργία Δοκιμής.
## ***Σήμα Επιτήρησης***
* Μετά την εγκατάσταση, το ασύρματο πληκτρολόγιο θα μεταδίδει αυτόματα Σήματα Επιτήρησης στον Πίνακα Ελέγχου σε διαστήματα 30-50 λεπτών.
* Εάν ο Πίνακας Ελέγχου δεν έχει λάβει σήμα από το ασύρματο πληκτρολόγιο για προκαθορισμένο χρονικό διάστημα, ο Πίνακας Ελέγχου θα θεωρήσει το πληκτρολόγιο εκτός λειτουργίας και θα αντιδράσει σύμφωνα με τις ρυθμίσεις του πίνακα.
## ***Ξεκινώντας***
Βήμα 1. Βάλτε τον Πίνακα Ελέγχου σε λειτουργία μάθησης, .
Βήμα 2. Προσθήκη ασύρματου πληκτρολογίου στον Πίνακα Ελέγχου:
### **Λειτουργία Δοκιμής:**
1. Βάλτε το ασύρματο πληκτρολόγιο σε Λειτουργία Δοκιμής εισάγοντας τον KP PIN κωδικό (προεπιλογή: **0000**), στη συνέχεια πατήστε το **＊** πλήκτρο.
Τα τρία LED θα ανάψουν, μαζί με έναν μακρύ βομβητή.
1. Πατήστε το πλήκτρο ＊ και μετά το **7** πλήκτρο για να μεταδοθεί το σήμα μάθησης. Το ασύρματο πληκτρολόγιο θα εκδώσει έναν μακρύ βομβητή.
### **Λειτουργία Δοκιμής Λειτουργιών:**
1. Πατήστε το πλήκτρο ＊ και μετά το πλήκτρο 2 — Ενεργοποίηση λειτουργίας Συναγερμού Πανικού με δύο πλήκτρα
2. Πατήστε το πλήκτρο ＊ και μετά το πλήκτρο 3 — Ενεργοποίηση λειτουργίας Συναγερμού Πυρκαγιάς με δύο πλήκτρα
3. Πατήστε το πλήκτρο ＊ και μετά το πλήκτρο 4 — Ενεργοποίηση λειτουργίας Ιατρικού Συναγερμού με δύο πλήκτρα
4. Πατήστε το πλήκτρο ＊ και μετά το πλήκτρο 5 — Απενεργοποίηση όλων των λειτουργιών Δύο Πλήκτρων (Προεπιλογή)
5. Πατήστε το πλήκτρο ＊ και μετά το πλήκτρο 6 — Επεξεργασία Κωδικού PIN Πληκτρολογίου
Εισάγετε **Παλιό** Κωδικός PIN Πληκτρολογίου και στη συνέχεια πατήστε **＊** πλήκτρο
Εισάγετε **Νέο** ένα νέο 4-ψήφιο Κωδικό PIN Πληκτρολογίου και στη συνέχεια πατήστε **#** πλήκτρο**.**
6\. Πατήστε το πλήκτρο ＊ και μετά το πλήκτρο 8 — Ενεργοποίηση λειτουργίας Ενεργοποίησης/Σπιτιού χωρίς Κωδικό PIN.
*(Παρακαλούμε αναφερθείτε στο “**Ενεργοποίηση/Σπίτι χωρίς Κωδικό PIN του Πίνακα Ελέγχου**” για λεπτομέρειες, σελίδα 3).*
7\. Πατήστε το πλήκτρο ＊ και μετά το πλήκτρο 9 — Ενεργοποίηση λειτουργίας Ενεργοποίησης/Σπιτιού με Κωδικό Χρήστη του Πίνακα Ελέγχου (Προεπιλογή).
(*Παρακαλούμε αναφερθείτε στο “**Ενεργοποίηση/Σπίτι με Κωδικό PIN του Πίνακα Ελέγχου**” για λεπτομέρειες, σελίδα 3*).
{% hint style="warning" %}
Σημείωση:
Εάν το ασύρματο πληκτρολόγιο δεν εκπέμψει έναν μακρύ βομβητή, σημαίνει ότι δεν αποστειλώθηκε ο κώδικας μάθησης στον Πίνακα Ελέγχου. Πατήστε ξανά το πλήκτρο ＊ και μετά το **7** πλήκτρο για να στείλετε ξανά τον κώδικα μάθησης.
Εάν ο Πίνακας Ελέγχου λάβει τον κώδικα μάθησης, θα εμφανίσει τις πληροφορίες ανάλογα. Ανατρέξτε στο εγχειρίδιο λειτουργίας του Πίνακα Ελέγχου σας για να ολοκληρώσετε τη διαδικασία μάθησης.
Μετά που ο Πίνακας Ελέγχου λάβει το σήμα από το ασύρματο πληκτρολόγιο, θα στείλει επιβεβαίωση πίσω στο ασύρματο πληκτρολόγιο. Το ασύρματο πληκτρολόγιο θα ηχήσει 3 φορές για να επιβεβαιώσει ότι η επιβεβαίωση λήφθηκε. Εάν το ασύρματο πληκτρολόγιο δεν εκπέμψει 3 βομβητές, παρακαλούμε επανεκκινήστε τη διαδικασία μάθησης.
{% endhint %}
Βήμα 3. Αφού το ασύρματο πληκτρολόγιο εγγραφεί, βάλτε τον Πίνακα Ελέγχου σε **Δοκιμή Περιπάτου (Walk Test)** λειτουργία, κρατήστε το ασύρματο πληκτρολόγιο στην επιθυμητή θέση και στείλτε τον κώδικα μάθησης στον Πίνακα Ελέγχου για να επιβεβαιώσετε ότι αυτή η θέση βρίσκεται εντός της εμβέλειας σήματος του Πίνακα Ελέγχου. Για να στείλετε τον κώδικα μάθησης, είτε πατήστε το **＊** πλήκτρο και μετά το **7** πλήκτρο σε Λειτουργία Δοκιμής είτε πατήστε και τα δύο **#** και **＊** πλήκτρα μαζί σε Κανονική Λειτουργία.
Βήμα 4. Όταν είστε ικανοποιημένοι ότι το ασύρματο πληκτρολόγιο λειτουργεί στην επιλεγμένη θέση, μπορείτε να προχωρήσετε με την τοποθέτηση του ασύρματου πληκτρολογίου ακολουθώντας τα παρακάτω βήματα (παρακαλούμε αναφερθείτε στο “***Τοποθέτηση ασύρματου πληκτρολογίου**” για λεπτομέρειες)*.
Βήμα 5. Πατήστε το πλήκτρο Απενεργοποίησης **δύο φορές** για να εξέλθετε από τη Λειτουργία Δοκιμής, και η εγκατάσταση ολοκληρώνεται. Το ασύρματο πληκτρολόγιο θα εκπέμψει έναν μακρύ βομβητή και τρία LED λειτουργίας του συστήματος θα σβήσουν. Το ασύρματο πληκτρολόγιο επιστρέφει σε Κανονική Λειτουργία.
*<ΣΗΜΕΙΩΣΗ>*
{% hint style="warning" %}
Σημείωση:
Το ασύρματο πληκτρολόγιο θα εξέλθει αυτόματα από τη Λειτουργία Δοκιμής μετά από 5 λεπτά αδράνειας και θα επιστρέψει σε λειτουργία Αναμονής. Όλα τα LED θα σβήσουν και το Πληκτρολόγιο θα εκπέμψει έναν μακρύ βομβητή.
{% endhint %}
## ***Έλεγχος Λειτουργίας Συστήματος***
Μετά την ολοκλήρωση της εγγραφής του Πληκτρολογίου στο Σύστημα Συναγερμού (Πίνακα Ελέγχου), ο χρήστης μπορεί να αλλάξει τη λειτουργία του συστήματος χρησιμοποιώντας το Πληκτρολόγιο.
Υπάρχουν δύο τρόποι για να οπλίσετε το σύστημα.
1. Οπλίστε/Οπλίστε σε Κατάσταση Σπιτιού το σύστημα εισάγοντας τον Κωδικό Χρήστη του Πίνακα Ελέγχου.
2. Οπλίστε/Οπλίστε σε Κατάσταση Σπιτιού το σύστημα χωρίς να εισάγετε τον Κωδικό Χρήστη του Πίνακα Ελέγχου. Η απενεργοποίηση του συστήματος πάντα απαιτεί την εισαγωγή του Κωδικού Χρήστη του Πίνακα Ελέγχου.
### **Οπλίστε/Σπίτι/Απενεργοποίηση με Κωδικό PIN του Πίνακα Ελέγχου:**
Σε Λειτουργία Δοκιμής, πατήστε το πλήκτρο ＊ και μετά **9** πλήκτρο για να ενεργοποιήσετε τη λειτουργία Οπλίσματος/Σπιτιού με Κωδικό PIN.
**Είσοδος σε Λειτουργία Ενεργοποίησης**: Εισάγετε οποιονδήποτε από τους κωδικούς χρήστη του Πίνακα Ελέγχου και πατήστε  πλήκτρο. Εάν ο πίνακας δεν έχει σφάλμα και το όπλισμα είναι επιτυχές, το  LED θα ανάψει μαζί με έναν μακρύ βομβητή.
**Είσοδος σε Λειτουργία Οικίας**: Εισάγετε οποιονδήποτε από τους κωδικούς χρήστη του Πίνακα Ελέγχου και  πλήκτρο. Εάν ο πίνακας δεν έχει σφάλμα και το όπλισμα είναι επιτυχές, το  LED θα ανάψει μαζί με 3 βομβητές.
**Επιστροφή σε Λειτουργία Απενεργοποίησης**: Εισάγετε οποιονδήποτε από τους κωδικούς χρήστη του Πίνακα Ελέγχου και  πλήκτρο. Εάν η απενεργοποίηση είναι επιτυχής, το LED θα ανάψει μαζί με 2 βομβητές.
Εάν υπάρχει **Μνήμη Συναγερμού,** το LED και το LED σφάλματος θα ανάψουν μαζί με 5 βομβητές.
**Οπλίστε/Σπίτι/Απενεργοποίηση χωρίς Κωδικό PIN του Πίνακα Ελέγχου:\*+**
Σε Λειτουργία Δοκιμής, πατήστε το πλήκτρο ＊ και μετά το **8** πλήκτρο για να ενεργοποιήσετε τη λειτουργία Οπλίσματος/Σπιτιού χωρίς Κωδικό PIN
**Είσοδος σε Λειτουργία Ενεργοποίησης**: Πατήστε  πλήκτρο. Εάν ο πίνακας δεν έχει σφάλμα και το όπλισμα είναι επιτυχές, το  LED θα ανάψει μαζί με έναν μακρύ βομβητή.
**Είσοδος σε Λειτουργία Οικίας**: Πατήστε  πλήκτρο. Εάν ο πίνακας δεν έχει σφάλμα και το όπλισμα είναι επιτυχές, το  LED θα ανάψει μαζί με 3 βομβητές.
**Επιστροφή σε Λειτουργία Απενεργοποίησης**: Εισάγετε οποιονδήποτε από τους κωδικούς χρήστη του Πίνακα Ελέγχου και  πλήκτρο. Εάν η απενεργοποίηση είναι επιτυχής, το LED θα ανάψει μαζί με 2 βομβητές.
Εάν υπάρχει **Μνήμη Συναγερμού,** το LED και το LED σφάλματος θα ανάψουν μαζί με 5 βομβητές.
## ***Ήχος εισόδου/εξόδου***
* Αφού ο Ήχος Εισόδου/Εξόδου ενεργοποιηθεί πατώντας το **1** πλήκτρο + **2** πλήκτρο ταυτόχρονα για 2 δευτερόλεπτα (υποδεικνύεται με έναν μακρύ βομβητή), το πληκτρολόγιο θα εκπέμπει βομβητές όταν ενεργοποιείται ο χρονοδιακόπτης Εισόδου/Εξόδου.
* Αφού ο Ήχος Εισόδου/Εξόδου απενεργοποιηθεί πατώντας το **1** πλήκτρο + **2** πλήκτρο ταυτόχρονα για 2 δευτερόλεπτα (υποδεικνύεται με δύο μικρούς βομβητές), το πληκτρολόγιο θα παραμείνει σιωπηλό όταν ενεργοποιείται ο χρονοδιακόπτης Εισόδου/Εξόδου.
## ***Συνθήκες Βλαβών***
*Όταν το ασύρματο πληκτρολόγιο βρίσκεται σε **ΚΑΝΟΝΙΚΗ ΛΕΙΤΟΥΡΓΙΑ,***
1. Όταν υπάρχει κατάσταση σφάλματος στον Πίνακα Ελέγχου, εάν το Πληκτρολόγιο χρησιμοποιηθεί για να οπλίσει τον πίνακα, το LED Σφάλματος θα αναβοσβήνει μαζί με 3 βομβητές για να υποδείξει την κατάσταση σφάλματος.
2. Όταν το Πληκτρολόγιο απενεργοποιεί τον πίνακα, το LED θα ανάψει μαζί με δύο βομβητές υποδεικνύοντας κανονική λειτουργία.
3. Εάν εισαγάγετε λανθασμένο KP PIN κωδικό 4 φορές μέσα σε 10 λεπτά σε λειτουργία δοκιμής, το KP θα απενεργοποιήσει τη λειτουργία των πλήκτρων για 1 λεπτό, και όλα τα LED θα αναβοσβήσουν 3 φορές μαζί με 6 βομβητές. Μετά από 1 λεπτό, θα εκπέμψει έναν μακρύ βομβητή για να υποδείξει ότι η λειτουργία των πλήκτρων επανέρχεται σε κανονική λειτουργία.
4. Εάν εισαγάγετε λανθασμένο KP PIN κωδικό 4 φορές μέσα σε 10 λεπτά κατά την αλλαγή λειτουργίας συστήματος, το KP θα απενεργοποιήσει τη λειτουργία των πλήκτρων για 5 λεπτά. Μετά από 5 λεπτά, το πληκτρολόγιο θα εκπέμψει έναν μακρύ βομβητή για να υποδείξει ότι η λειτουργία των πλήκτρων επανέρχεται σε κανονική λειτουργία.
## ***Επαναφορά εργοστασιακών ρυθμίσεων***
Η επαναφορά του Πληκτρολογίου στις εργοστασιακές ρυθμίσεις θα επαναφέρει τον Κωδικό PIN του Πληκτρολογίου στο 0000 και θα διαγράψει όλη τη μνήμη μάθησης του πίνακα.
### ***Επαναφορά στις εργοστασιακές ρυθμίσεις:***
Βήμα 1 Αφαιρέστε τις μπαταρίες και απελευθερώστε το tamper.
Βήμα 2 Εάν η μέθοδος “**Ενεργοποίηση/Σπίτι με Κωδικό PIN του Πίνακα Ελέγχου**” επιλεγεί, πατήστε και κρατήστε πατημένο το **3** πλήκτρο ενώ εισάγετε ξανά την μπαταρία.
.Εάν “**Ενεργοποίηση/Σπίτι χωρίς Κωδικό PIN του Πίνακα Ελέγχου**” επιλεγεί, πατήστε και κρατήστε πατημένο το **4** πλήκτρο ενώ εισάγετε ξανά την μπαταρία.
Βήμα 3 Συνεχίστε να πατάτε το **3** πλήκτρο μέχρι το KP να εκπέμψει 3 βομβητές για να υποδείξει επιτυχή επαναφορά.
.Συνεχίστε να πατάτε το πλήκτρο 4 μέχρι το KP να εκπέμψει 4 βομβητές για να υποδείξει επιτυχή επαναφορά.
Βήμα 4 Απελευθερώστε το **3** ή πλήκτρο 4, η διαδικασία επαναφοράς ολοκληρώθηκε.
* Μετά την επαναφορά, ο κωδικός PIN επανέρχεται στις εργοστασιακές προεπιλεγμένες τιμές, 0000. Το ασύρματο πληκτρολόγιο θα χρειαστεί νέα διαδικασία εγγραφής για να αρχίσει να λειτουργεί.
* Όποτε το Πληκτρολόγιο αφαιρείται από τον Πίνακα Ελέγχου, θα πρέπει επίσης να γίνει επαναφορά στις εργοστασιακές ρυθμίσεις για να διαγραφεί η μνήμη του Πίνακα Ελέγχου.
## ***Τοποθέτηση Απομακρυσμένου Πληκτρολογίου***
Για να τοποθετήσετε το απομακρυσμένο πληκτρολόγιο:
1. Αφαιρέστε το μπροστινό κάλυμμα.
2. Χρησιμοποιώντας τις 2 οπές στερέωσης του πίσω καλύμματος ως πρότυπο, σημειώστε τις θέσεις στο πιο κατάλληλο σημείο.
3. Εισάγετε τα βύσματα τοίχου εάν στερεώνετε σε σοβά ή τοιχοποιία.
4. Βιδώστε το ασύρματο πληκτρολόγιο πάνω στα βύσματα τοίχου.
5. Επανατοποθετήστε το μπροστινό κάλυμμα.
