# VESTA-477

EIR-35

## Détecteur de mouvement PIR extérieur

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FK9Q43B1VSrIbPaKVc3uf%2Fimage.png?alt=media&amp;token=a6022998-7d78-437a-a48a-22b496aa070c" alt="" width="563"><figcaption></figcaption></figure>

L’EIR-35 est un détecteur de mouvement infrarouge passif (PIR) extérieur avancé. Conçu pour résister aux conditions extérieures, l’EIR-35 est doté d’un boîtier résistant aux UV et d’une étanchéité IPX5, ce qui le rend adapté à des zones comme les jardins, les portails et les couloirs extérieurs.

Avec une portée de détection typique de **10 mètres** lorsqu’il est monté à **2,3 mètres** au-dessus du sol, ce détecteur de mouvement extérieur intègre des détecteurs anti-masquage avec une fonction anti-masquage avancée, capable de détecter les tentatives d’obstruction de la lentille à l’aide d’objets ou de revêtements dans un rayon de 20 cm. La technologie infrarouge améliore encore l’anti-masquage grâce à la détection au-dessus de la lentille.

## Identification des composants

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fo7CaCZKVsSxmO0b1DkI1%2FWINWORD_jWIv9w3SPT.png?alt=media&amp;token=2a971915-770c-41a7-84d5-5d3a961c608d" alt=""><figcaption></figcaption></figure>

1. **Voyant LED (rouge)**\
   Le voyant LED est utilisé pour indiquer l’état du système.
2. **Capteur IR**
3. **Bouton Test\&Learn**
   * Appuyez une fois sur le bouton pour envoyer un code d’apprentissage.
   * Appuyez une fois sur le bouton pour passer en mode test pendant 10 minutes.
4. **Contact d’autoprotection**
5. **Compartiment des piles**
6. **Bloc de micro-interrupteurs DIP**
7. **Trous d’accrochage**
8. **Trou de la vis de stabilisation**
9. **Crochets**
10. **Trous de montage en angle**
11. **Trous de montage en surface**

## Voyant LED

Le voyant LED s’allumera dans les conditions suivantes :

* Lorsque le contact d’autoprotection est déclenché, la LED clignote pour indiquer qu’elle transmet un signal d’**autoprotection**.
* Lorsque le détecteur de mouvement est en état de défaut (autoprotection ouverte ou condition de batterie faible persistante), chaque fois qu’il transmet un mouvement détecté, la LED clignote.
* En mode test, la LED s’allumera brièvement chaque fois qu’un mouvement est détecté.

La LED ne clignotera pas si l’autoprotection et la batterie sont normales et que l’appareil n’est pas en mode test. La LED clignotera deux fois rapidement à la réception de l’acquittement de la centrale.

## Période de préchauffage

Le détecteur de mouvement se réchauffe pendant 60 secondes après la mise sous tension. Pendant la période de préchauffage de 60 secondes, le voyant LED clignote et le détecteur de mouvement n’est pas activé.

## Mode test

* Le détecteur de mouvement peut être placé en mode test pendant 10 minutes en appuyant une fois sur le bouton Test.
* En mode test, la fonction de temporisation de veille est désactivée. Le voyant LED s’allumera brièvement chaque fois qu’un mouvement est détecté.
* Assurez-vous que le voyant LED (micro-interrupteur DIP 2) est sur ON et que la fonction Double Knock (micro-interrupteur DIP 7) est sur OFF avant d’effectuer des tests de portée de détection en mode test.

## Fonction Double Knock

Le détecteur de mouvement dispose d’une fonction de double détection. Si la fonction est activée, le détecteur de mouvement ne déclenchera une alarme que si deux mouvements sont détectés dans un délai de 10 secondes. Si elle est désactivée, il déclenchera une alarme lorsqu’un mouvement est détecté.

## Tableau des positions des micro-interrupteurs DIP

Le tableau ci-dessous décrit la fonction de chaque micro-interrupteur DIP. Chaque interrupteur a deux positions : **ON** (en haut) et **OFF** (en bas).

| Micro-interrupteur DIP | Position | Fonction                                  |
| ---------------------- | -------- | ----------------------------------------- |
| Interrupteur 1         | ON       | Mode test                                 |
| Interrupteur 1         | OFF      | Mode normal (par défaut)                  |
| Interrupteur 2         | ON       | Réservé                                   |
| Interrupteur 2         | OFF      | Réservé                                   |
| Interrupteur 3         | ON       | Réservé                                   |
| Interrupteur 3         | OFF      | Réservé                                   |
| Interrupteur 4         | ON       | EIR orienté vers une pelouse (par défaut) |
| Interrupteur 4         | OFF      | EIR orienté vers un sol en béton/pierre   |
| Interrupteur 5         | ON       | Réservé                                   |
| Interrupteur 5         | OFF      | Réservé                                   |
| Interrupteur 6         | ON       | Réservé                                   |
| Interrupteur 6         | OFF      | Réservé                                   |
| Interrupteur 7         | ON       | Détection double                          |
| Interrupteur 7         | OFF      | Détection normale (par défaut)            |
| Interrupteur 8         | ON       | Réservé                                   |
| Interrupteur 8         | OFF      | Réservé                                   |

* Après avoir modifié les réglages des micro-interrupteurs DIP, veuillez rallumer la caméra PIR pour que le nouveau réglage prenne effet.
* Réglez les micro-interrupteurs DIP en fonction de l’emplacement d’installation pour des performances optimales. Des réglages incorrects peuvent nuire aux performances et provoquer de fausses alarmes ou l’incapacité à détecter un mouvement.

## Configuration à distance

* Le détecteur de mouvement PIR extérieur prend en charge le réglage à distance de la fonction de double détection.
* Lors de la mise sous tension de l’appareil, sa fonction de double détection est déterminée par le réglage du micro-interrupteur DIP SW7. Les utilisateurs peuvent soit ajuster le réglage du micro-interrupteur DIP, soit programmer la fonction à distance depuis la page web de la centrale ou le serveur Home Portal. Le réglage à distance remplacera le réglage du micro-interrupteur DIP.

### Page web de la centrale

{% stepper %}
{% step %}

#### Configurer le réglage IR

Sur la page web locale de la centrale, allez à la **Modifier l’appareil** page ; saisissez la valeur de configuration IR dans la section Réglage du capteur. Cliquez sur **OK** pour confirmer.

| **Configuration IR** | **Double détection** |
| -------------------- | -------------------- |
| 00                   | Non                  |
| 80                   | Oui                  |

Par exemple, pour activer la fonction de double détection, saisissez 80.
{% endstep %}

{% step %}

#### Appliquer le nouveau réglage

Appuyez sur le bouton Test du détecteur de mouvement PIR pour envoyer un signal à la centrale ; le nouveau réglage sera appliqué immédiatement. Si le bouton n’est pas actionné, les nouveaux réglages seront appliqués lors de la prochaine transmission de signal, par exemple un signal de supervision ou un signal de déclenchement IR.
{% endstep %}
{% endstepper %}

### Serveur Home Portal

{% stepper %}
{% step %}

#### Ouvrir la configuration à distance

Sur le serveur Home Portal, allez à la page de réglage de l’appareil, cliquez sur la ligne de l’appareil EIR-35 et sélectionnez « Configuration à distance ».
{% endstep %}

{% step %}

#### Définir la double détection

Sélectionnez pour activer ou désactiver la fonction de double détection dans le menu déroulant, puis cliquez sur **Soumettre**.
{% endstep %}

{% step %}

#### Appliquer le nouveau réglage

Appuyez sur le bouton Test de l’appareil pour envoyer un signal à la centrale ; le nouveau réglage sera appliqué immédiatement. Si le bouton n’est pas actionné, le nouveau réglage sera appliqué lors de la prochaine transmission de signal, par exemple un signal de supervision ou un signal de déclenchement IR.
{% endstep %}
{% endstepper %}

## Signal de supervision

* Le détecteur de mouvement transmet automatiquement des signaux de supervision à la centrale à des intervalles aléatoires de 15 à 18 minutes.
* Si la centrale ne reçoit pas le signal de l’appareil pendant la période prédéfinie, elle indiquera que cet appareil particulier rencontre un problème de perte de signal.

## Minuterie de veille

Le détecteur de mouvement dispose d’un « temps de veille » automatique d’environ une minute pour économiser l’énergie. Après avoir transmis un mouvement détecté, le détecteur de mouvement ne transmettra plus rien pendant une minute.

Un mouvement continu devant le détecteur de mouvement n’épuisera donc pas indûment la batterie.

## Protection contre l’ouverture

* Le détecteur de mouvement est protégé par un contact d’autoprotection qui est enfoncé lorsque le détecteur de mouvement est accroché au support de montage.
* Lorsque le détecteur de mouvement est retiré du support de montage, le contact d’autoprotection sera activé et le détecteur de mouvement enverra un signal d’autoprotection ouverte à la centrale pour signaler cet état.

## Anti-masquage

* Le détecteur de mouvement est équipé de capteurs de masquage capables de détecter toute tentative de masquage (obstruction) par un intrus.
* Lorsqu’un état de masquage est détecté et dure 3 minutes, l’appareil enverra un signal d’alarme de masquage à la centrale pour signaler cet état.
* Une fois le masquage/l’obstruction supprimé pendant 3 minutes, l’appareil enverra un signal de rétablissement à la centrale.

## Batterie

* Le détecteur de mouvement utilise deux piles au lithium AA L91 comme source d’alimentation.
* Le détecteur de mouvement dispose d’une détection de batterie faible. Lorsqu’une batterie faible est détectée, un signal de batterie faible sera envoyé à la centrale avec les transmissions de signal normales.

### Remplacer les piles

{% stepper %}
{% step %}

#### Retirer le détecteur de mouvement

Retirez le détecteur de mouvement du support de montage.
{% endstep %}

{% step %}

#### Ouvrir le couvercle du compartiment des piles

Desserrez la vis de fixation du couvercle des piles et ouvrez le couvercle.
{% endstep %}

{% step %}

#### Retirer les anciennes piles

Retirez les anciennes piles et appuyez deux fois sur le bouton test pour décharger complètement l’énergie résiduelle.
{% endstep %}

{% step %}

#### Insérer de nouvelles piles

Insérez deux nouvelles piles au lithium AA L91.
{% endstep %}

{% step %}

#### Envoyer un signal de batterie normale

Appuyez une fois sur le bouton test. Un signal de batterie normale sera envoyé à la centrale.
{% endstep %}

{% step %}

#### Réinstaller l’appareil

Revissez le couvercle des piles, puis accrochez de nouveau l’appareil au support de montage.
{% endstep %}
{% endstepper %}

## Premiers pas – Apprentissage du détecteur de mouvement dans la centrale

{% stepper %}
{% step %}

#### Insérer les piles

Insérez deux piles au lithium AA L91 dans le porte-piles en veillant à respecter correctement la polarité.
{% endstep %}

{% step %}

#### Attendre le préchauffage

Le détecteur de mouvement se réchauffera pendant 60 secondes, durant lesquelles la LED clignote et le capteur est inactif. Après le préchauffage, la LED s’éteint et le capteur est prêt à fonctionner.
{% endstep %}

{% step %}

#### Mettre la centrale en mode d’apprentissage

Mettez la centrale en mode d’apprentissage ; reportez-vous au manuel de la centrale pour plus de détails.
{% endstep %}

{% step %}

#### Envoyer un signal d’apprentissage

Appuyez une fois sur le bouton Test. Le voyant LED s’allume brièvement.
{% endstep %}

{% step %}

#### Terminer le processus d’apprentissage

Si la centrale reçoit le signal, elle affichera les informations en conséquence. Reportez-vous au manuel de la centrale pour terminer le processus d’apprentissage.
{% endstep %}
{% endstepper %}

## Test de passage

{% stepper %}
{% step %}

#### Tester la communication

Après l’apprentissage du détecteur de mouvement, mettez la centrale en mode test de passage. Tenez le détecteur de mouvement à l’emplacement souhaité et appuyez sur le bouton Test pour tester la communication avec la centrale.
{% endstep %}

{% step %}

#### Confirmer l’emplacement d’installation

Procédez à l’installation une fois qu’une communication correcte avec la centrale est confirmée à l’emplacement choisi.
{% endstep %}
{% endstepper %}

## Méthode de montage et d’installation

* Le détecteur de mouvement peut être monté sur une surface plane ou dans un angle à l’aide des vis de fixation, des chevilles murales et du support de montage fournis.
* Le support de montage fourni comporte deux trous de montage en surface et quatre trous de montage en angle, répondant à différents besoins d’installation.

### Montage avec le support de montage

{% stepper %}
{% step %}

#### Percer les trous de montage

Utilisez le support de montage comme gabarit et percez 2 trous pour un montage sur une surface plane, ou 4 trous pour un montage dans un angle.
{% endstep %}

{% step %}

#### Fixer le support de montage

Insérez les chevilles et vissez le support de montage au mur.
{% endstep %}

{% step %}

#### Accrocher le détecteur de mouvement

Accrochez le détecteur de mouvement sur le support de montage, puis **poussez-le vers le bas**.

{% hint style="warning" %}
Assurez-vous que le contact d’autoprotection est complètement enfoncé lorsque vous accrochez l’appareil au support.
{% endhint %}

Montage en surface

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyqKF7l4hbHIVRzazZk2i%2FWINWORD_XyZNxOrvuq.png?alt=media&amp;token=a757b72a-6788-4856-b859-e03303effad7" alt=""><figcaption></figcaption></figure>

Montage en angle

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FVjoyGU4EJLT3EwUYRI8q%2FWINWORD_AsFTcS8a53.png?alt=media&amp;token=a00a6146-289d-4bad-aebd-75b8497e2077" alt=""><figcaption></figcaption></figure>

{% endstep %}

{% step %}

#### Installer la vis de stabilisation

Installez la vis de stabilisation sur le dessus du détecteur de mouvement. La vis de stabilisation dispose d’un mécanisme anti-erreur pour une installation correcte.

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJ4eS0caTsbJYXNi67vL5%2FWINWORD_U1mSUMvqGh.png?alt=media&amp;token=657779bb-d24a-4d2d-94e1-24c470cd722b" alt=""><figcaption></figcaption></figure>
{% endstep %}
{% endstepper %}

### Montage avec le support rotatif

Un support rotatif est fourni comme option de montage conviviale.

{% hint style="info" %}
Le support rotatif est en option et vendu séparément.
{% endhint %}

{% stepper %}
{% step %}

#### Percer les trous de montage

Utilisez le support rotatif comme gabarit et percez 2 trous pour un montage sur une surface plane.
{% endstep %}

{% step %}

#### Fixer le support

Insérez les chevilles et vissez le support au mur.
{% endstep %}

{% step %}

#### Fixer le support de montage

Décollez le ruban Mylar pour exposer le trou de vis. Vissez le support de montage sur le support.

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsEGMr2cPwx6zBpXcrtnG%2FWINWORD_ueOEYmzdgq.png?alt=media&amp;token=3cf89f03-2404-4f35-a885-ab0498924ec5" alt=""><figcaption></figcaption></figure>
{% endstep %}

{% step %}

#### Accrocher le détecteur de mouvement

Accrochez le détecteur de mouvement sur le support de montage, puis **poussez-le vers le bas**.

{% hint style="warning" %}
Assurez-vous que le contact d’autoprotection est complètement enfoncé lorsque vous accrochez l’appareil au support.
{% endhint %}
{% endstep %}

{% step %}

#### Installer la vis de stabilisation

Installez la vis de stabilisation sur le dessus du détecteur de mouvement. La vis de stabilisation dispose d’un mécanisme anti-erreur pour une installation correcte.

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5e06UzduQf8mwboE5LF0%2FWINWORD_uFqna63pXr.png?alt=media&amp;token=e37a3145-1f4a-4433-85b7-6ee49cd907dd" alt=""><figcaption></figcaption></figure>
{% endstep %}
{% endstepper %}

## Recommandations d’installation

**Il est recommandé d’installer le détecteur de mouvement extérieur aux emplacements suivants :**

* À une hauteur de 2,3 mètres au-dessus du sol pour de meilleures performances.
* Dans un angle pour la vue la plus large.
* À un endroit où un intrus se déplacerait normalement dans le champ de vision du détecteur de mouvement.
* Sur une surface ou dans un angle où les animaux sont inaccessibles.
* Le détecteur de mouvement a une portée de détection de 10 mètres lorsqu’il est monté à une hauteur de 2,3 mètres au-dessus du sol.

{% hint style="info" %}

* Ajustez la hauteur de montage en fonction de l’animal le plus grand. Les chiens plus grands nécessitent une installation plus haute.
* Lorsqu’il est monté à 2,3 m, la caméra PIR présente une zone morte de 1 m directement en dessous. Une installation plus haute augmente la zone morte ; une installation plus basse la réduit.
* Effectuez toujours un test de portée de détection lorsque vous modifiez la hauteur de montage.
  {% endhint %}

### Portée de détection de l’EIR-35

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fxs8oxBfhJ3JFEuquTKgp%2FFoxitPDFReader_ca7sypS18I.png?alt=media&amp;token=0083fd2e-1e92-4208-8086-7874c16b647f" alt=""><figcaption></figcaption></figure>

Poids/hauteur de l’animal : 25 kg

### Limitations

* N’exposez pas complètement le détecteur de mouvement extérieur à la lumière directe du soleil.
* Évitez les grands obstacles dans la zone de détection.
* N’orientez pas l’appareil vers des sources de chaleur telles que des feux et des chaudières, et ne l’installez pas au-dessus de radiateurs.
* N’essayez jamais de démonter ou de modifier l’appareil.
* Le détecteur de mouvement détecte les différences entre un objet en mouvement et l’arrière-plan. Il ne détecte pas les objets immobiles.
* Veuillez installer le détecteur de mouvement extérieur bien droit. Ne l’inclinez pas.

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F7B7WHps6bbHQyfQ3xTBL%2FFoxitPDFReader_mV4B6fcu5o.png?alt=media&amp;token=0e52170b-dcef-4ae9-b3ba-6873931abc75" alt=""><figcaption></figcaption></figure>

* N’installez pas le détecteur de mouvement dans un endroit où des objets déplacés par le vent, tels que des arbres et du linge, peuvent obstruer son champ de vision.

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FuIiwArcJXAvB97gMdYd0%2FFoxitPDFReader_sCBVNalhsW.png?alt=media&amp;token=22d071f3-2dc9-410a-8e4a-0142e878b7de" alt=""><figcaption></figcaption></figure>

* Retirez de la zone de détection toutes les surfaces réfléchissant la lumière, ainsi que les flaques d’eau.

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPAddhXVzbzfxDTQkxBik%2FWINWORD_sl0UyZ6m4f.png?alt=media&amp;token=75b11f9c-0eef-48a9-b4c8-45c3dff4568a" alt=""><figcaption></figcaption></figure>

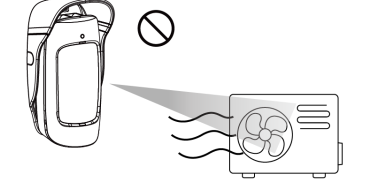

* Évitez de l’orienter vers le trajet du flux d’air d’entrée ou de sortie de l’unité extérieure.

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fg0GyrAD48MqcI4gVjYQn%2FFoxitPDFReader_UAFZAxJcNy.png?alt=media&amp;token=dd895f5b-ee04-4e8b-ba4e-0b9cfca4d030" alt=""><figcaption></figcaption></figure>
