> For the complete documentation index, see [llms.txt](https://vesta-guide.gitbook.io/vesta-guide/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://vesta-guide.gitbook.io/vesta-guide/france/vesta-409.md). # VESTA-409 IR-32SL-ADC2 ## Capteur de mouvement PIR
## Introduction Le PIR détecte la signature infrarouge pour repérer les mouvements dans une zone assignée et signale au panneau de commande d’activer l’alarme si un intrus franchit sa zone de détection. Le PIR est conçu pour offrir une portée de détection typique de 12 mètres lorsqu’il est monté à une hauteur de 2,5 mètres au-dessus du sol. Le capteur PIR prend également en charge la fonction d’immunité aux animaux domestiques et ne détectera pas les animaux jusqu’à 25 kg afin de réduire au minimum les fausses alertes. Le PIR se compose d’une conception en deux parties comprenant un capot et une base. Le capot contient toute l’électronique et l’optique, et la base sert à la fixation. ## Identification des pièces ![ Vue de face Vue interne Vue arrière](/files/5d3ffd829aa00791848bd5d514417f50126c1dfe) 1. Bouton de test / voyant LED * Le bouton de test est utilisé pour tester les performances radio et à des fins d’apprentissage. * Le voyant LED est utilisé pour indiquer l’état du système. 2. Capteur IR 3. Compartiment de la batterie 4. Vis de fixation inférieure 5. Contact d’autoprotection 6. Cavalier d’activation/désactivation de l’immunité aux animaux domestiques (JP3)
| Cavalier en position ON | Cavalier en position OFF | | ----------------------------------------------------------------------------------- | ----------------------------------------------------------------------------------- | | Le cavalier est inséré, | Le cavalier est retiré ou relie les deux broches. « stationné » sur une broche. | | Lorsqu’il est réglé sur ON, l’immunité aux animaux domestiques est désactivée. | Lorsqu’il est réglé sur ON, l’immunité aux animaux domestiques est désactivée. | | | | 7. Cavalier d’augmentation de la sensibilité (JP4) * Lorsqu’il est réglé sur ON, la sensibilité de détection du PIR est élevée. * Lorsqu’il est réglé sur OFF, la sensibilité de détection du PIR est normale (valeur par défaut d’usine). 8. Trou de l’isolant de batterie ## Fonctionnalités ### Voyant LED En mode de fonctionnement normal, le voyant LED s’allume dans les situations suivantes : * Lorsque des mouvements sont détectés en condition de batterie faible  Lorsque le capot est ouvert et que le contact d’autoprotection est déclenché. * Lorsque des mouvements sont détectés si la condition d’autoprotection persiste. * Lorsque des mouvements sont détectés en mode Test * Lorsque le bouton de test est enfoncé en condition d’autoprotection ou si la batterie du PIR est faible. La LED ne clignotera pas si l’autoprotection et la batterie du PIR sont normales et que le PIR n’est pas en mode test. ### Batterie Le IR-32SL-ADC2 utilise une batterie au lithium CR123 3 V comme source d’alimentation. Le PIR dispose d’une détection de batterie faible. Si une tension de batterie faible est détectée, un signal de batterie faible sera envoyé au panneau de commande, en même temps que les transmissions normales du signal, afin que le panneau de commande affiche l’état en conséquence. Pour chaque installation, la batterie est installée avec un isolant de batterie inséré en usine avant l’expédition. {% hint style="info" %} Remarque : lors du remplacement de la batterie, après avoir retiré l’ancienne batterie, appuyez deux fois sur le contact d’autoprotection pour la décharger complètement avant d’insérer une nouvelle batterie. {% endhint %} ### Protection anti-sabotage Le PIR est protégé par un contact d’autoprotection qui est enfoncé lorsque le PIR est correctement installé. Lorsque le PIR est retiré de la surface de montage ou du support de montage, ou lorsque son capot est ouvert, le contact d’autoprotection est activé et le PIR enverra un signal d’ouverture d’autoprotection au panneau de commande du système pour avertir l’utilisateur de la situation. Si un mouvement est détecté lorsque le contact d’autoprotection est ouvert, la LED s’allumera. ### Fonction de supervision Lorsque le PIR est en mode de fonctionnement normal, il effectue périodiquement un autotest en transmettant un signal de supervision une fois toutes les 15 à 18 minutes. Si le panneau de commande ne reçoit pas les signaux de supervision transmis par un certain PIR pendant la durée prédéfinie, un message de défaut « Hors service » sera généré. ### Mode Test Le PIR peut être placé en mode Test en appuyant sur le bouton de test. En mode test, il désactivera la minuterie de veille et activera le voyant LED à chaque détection de mouvement. Chaque fois que le bouton de test est enfoncé, le PIR transmettra un signal de test au panneau de commande pour tester la portée radio et entrera en mode test pendant 3 minutes. Le mode test expirera après 3 minutes. ### Minuterie de veille Le PIR dispose d’un « temps de veille » d’environ 1 minute pour économiser l’énergie. Après avoir transmis un mouvement détecté, le PIR ne retransmettra pas pendant 1 minute ; tout mouvement supplémentaire détecté pendant cette période de veille prolongera le temps de veille d’une minute supplémentaire. Ainsi, un mouvement continu devant un PIR n’épuisera pas excessivement la batterie. ### Fonction d’immunité aux animaux domestiques Le capteur PIR prend en charge la fonction d’immunité aux animaux domestiques et ne détectera pas les animaux jusqu’à 25 kg afin de minimiser les fausses alertes. La fonction d’immunité aux animaux domestiques peut être activée/désactivée en réglant la position du cavalier (JP3). Lorsque le cavalier (JP3) est réglé sur ON, l’immunité aux animaux domestiques est désactivée. Lorsque le cavalier (JP3) est réglé sur OFF, l’immunité aux animaux domestiques est activée (valeur par défaut d’usine). ### Fonction d’augmentation de la sensibilité Vous pouvez utiliser la fonction d’augmentation de la sensibilité pour accroître la sensibilité de détection du PIR. Pour augmenter la sensibilité de détection, réglez le cavalier (JP4) sur ON. Pour conserver une sensibilité de détection normale, réglez le cavalier (JP4) sur OFF (valeur par défaut d’usine). ### Premiers pas * Retirez l’isolant de la batterie pour activer la batterie. * Le voyant LED clignotera pendant 30 secondes. (Le PIR est en phase de préchauffage). Pendant cette période de préchauffage, le PIR ne sera pas activé. Après la période de préchauffage, la LED s’éteindra et le PIR sera prêt à fonctionner. * Mettez le panneau de commande en mode d’apprentissage (reportez-vous au manuel du panneau de commande pour plus de détails). * Appuyez sur le bouton de test. * Reportez-vous au manuel du panneau de commande pour terminer le processus d’apprentissage. * Une fois le PIR appris, mettez le panneau de commande en mode « Test de marche » ; tenez le PIR à l’emplacement souhaité et appuyez sur le bouton de test pour confirmer si cet emplacement se trouve dans la portée du signal du panneau de commande (reportez-vous au manuel du panneau de commande pour terminer le Test de marche). * Lorsque vous êtes satisfait que le PIR fonctionne à l’emplacement choisi, vous pouvez procéder au montage. ## Installation ### Consignes d’installation * Le PIR est conçu pour être monté soit sur une surface plane, soit dans un angle. * La portée de détection est jusqu’à 12 mètres si le PIR est monté à une hauteur de 2,3 à 2,5 mètres au-dessus du sol. * Lorsque la fonction d’immunité aux animaux domestiques est activée, le PIR ne détectera pas les animaux jusqu’à 25 kg lorsqu’il est monté à une hauteur de 2,3 à 2,5 mètres au-dessus du sol. Si nécessaire, vous pouvez ajuster la hauteur du PIR en fonction de la taille de votre animal pour des performances optimales d’immunité aux animaux. Une installation plus élevée offrira un espace d’immunité aux animaux plus grand, mais augmentera la zone aveugle sous le PIR.  * Lorsque le PIR est monté avec le support rotatif, il n’aura pas la zone de détection standard (comme sur le schéma) ni la portée typique d’immunité aux animaux. * Après avoir choisi l’emplacement d’installation, appuyez sur le bouton de test pour entrer en mode Test. Parcourez la zone protégée en notant quand la LED s’allume et vérifiez si la couverture de détection est adéquate. * Lorsque la couverture de détection est jugée satisfaisante, suivez les étapes décrites dans la section Méthode de montage ci-dessous pour installer le PIR. ## Méthode de montage * Le PIR est conçu pour être monté soit sur une surface plane, soit dans un angle. * La base comporte deux prédécoupes, là où le plastique est plus fin et peut être cassé à des fins de montage. * Pour un montage en angle, un support triangulaire est fourni afin d’ajouter une protection anti-sabotage arrière. Le support comprend également quatre prédécoupes pour le montage dans l’angle * Pour un montage en surface, un support rotatif optionnel est fourni pour permettre aux utilisateurs d’ajuster la portée de détection. Avec le support rotatif, l’IR-32SL-ADC2 peut être orienté de 80 degrés horizontalement et de 70 degrés verticalement pour offrir une couverture optimale.

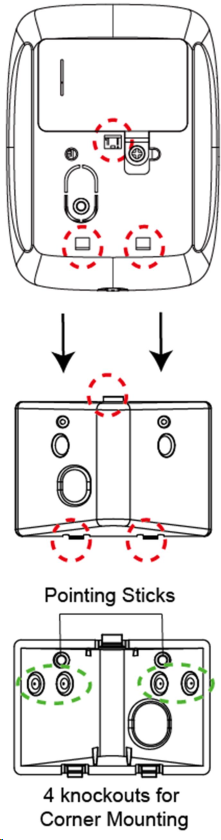

### Montage en angle avec le support triangulaire La caméra PIR peut être montée dans l’angle au moyen du support triangulaire fourni. 1. Percez les quatre prédécoupes sur le support triangulaire. 2. Utilisez les trous comme gabarit et percez des trous dans la surface d’angle où le montage sera effectué. 3. Insérez les chevilles murales si le PIR doit être fixé sur du plâtre ou des briques. 4. Vissez le support triangulaire sur les chevilles murales avec les deux ergots pointés vers le haut et tournés vers vous. 5. 5\) Fixez le PIR sur les crochets du support triangulaire.

Montage en angle

### Montage en surface * Le PIR peut également être monté directement sur une surface plane à l’aide des vis de fixation et des chevilles murales fournies. * La base comporte deux prédécoupes, là où le plastique est plus fin et peut être cassé à des fins de montage. Les étapes de montage en surface à travers les deux prédécoupes sont décrites et illustrées dans l’image ci-dessous. 1. Dévissez la vis de fixation inférieure et détachez le capot de la base. 2. Ouvrez les deux prédécoupes depuis l’intérieur de la base. 3. Utilisez les trous comme gabarit et percez des trous dans la surface où le montage sera effectué. 4. Insérez les chevilles murales si le PIR doit être fixé sur du plâtre ou des briques. 5. Vissez la base sur les chevilles murales. 6. Revissez le capot sur la base. Montage en surface ### Montage en surface avec support rotatif (article optionnel, vendu séparément) * Pour un montage en surface, un support rotatif optionnel est fourni pour permettre aux utilisateurs d’ajuster la portée de détection. Avec le support rotatif, l’IR-32SL-ADC2 peut être orienté de 80 degrés horizontalement et de 70 degrés verticalement pour offrir une couverture optimale. * Le support rotatif peut être monté au mur à l’aide des vis fournies. 1. Vissez le support rotatif au mur. 2. Fixez le PIR sur les 3 crochets du support rotatif. 3. Faites pivoter le support pour obtenir la portée de détection appropriée et serrez la vis de fixation. ## Recommandations d’installation
Il est recommandé d’installer le PIR aux emplacements suivants :
trueÀ un endroit où les animaux ne peuvent pas accéder à la zone de détection en grimpant sur des meubles ou d’autres objets.
trueNe dirigez pas l’appareil vers les escaliers sur lesquels les animaux peuvent grimper.
trueÀ un endroit tel qu’un intrus se déplacerait normalement de côté à travers le champ de vision du PIR.
trueDans un angle pour offrir la vue la plus large.
trueÀ un endroit où son champ de vision ne sera pas obstrué par, par exemple, des rideaux, des ornements, etc.
trueÀ une hauteur de 2,3 à 2,5 mètres au-dessus du sol pour de meilleures performances.
### Limitations | Ne pas installer à l’extérieur.![](/files/bed4493d60c43f9e3728a8d17b25f45953a15567) | Évitez les obstacles importants dans la zone de détection.![](/files/016b7b0c515b95f0c9d4ad78294cfbe9b44e840c) | | -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | | N’exposez pas complètement le PIR à la lumière directe du soleil.![](/files/cb1897413307cff0db9f7ed8aa3b8c8ca87d58ba) | Évitez la vapeur ou une forte humidité pouvant provoquer de la condensation.![](/files/38c4546d57183736813ceb21620d3db55e85aa02) | | Évitez les objets en mouvement dans la zone de détection, par ex. rideaux, tentures murales, etc.![](/files/7712e9c01b87a4d6253e29ad146898bd6d135840) | Évitez la lumière réfléchie par des surfaces brillantes, par ex. miroirs, fenêtres, etc.![](/files/a9da9007a65a7bb45de7d9adcbe47bfc02e02c64) | | Évitez d’installer le PIR dans des zones où des machines peuvent provoquer un changement rapide de température dans la zone de détection, par ex. près de climatiseurs, radiateurs, etc.![](/files/248e2e1aa1f369421fa60de68fda44ef5eee1fc9) | Évitez les surfaces réfléchissantes dans la zone de détection. Les signatures infrarouges réfléchies peuvent entraîner une fausse alarme.![](/files/cf9d80e63187cc5e13bbcd0e99ef0fb2f3093197) |
